  • Tiratrons ar auksto katodu | neona | indikācijas | 35 mA | 200 V | МТХ-90 (MTH-90) | Gazotron

    Kods: MTX-90

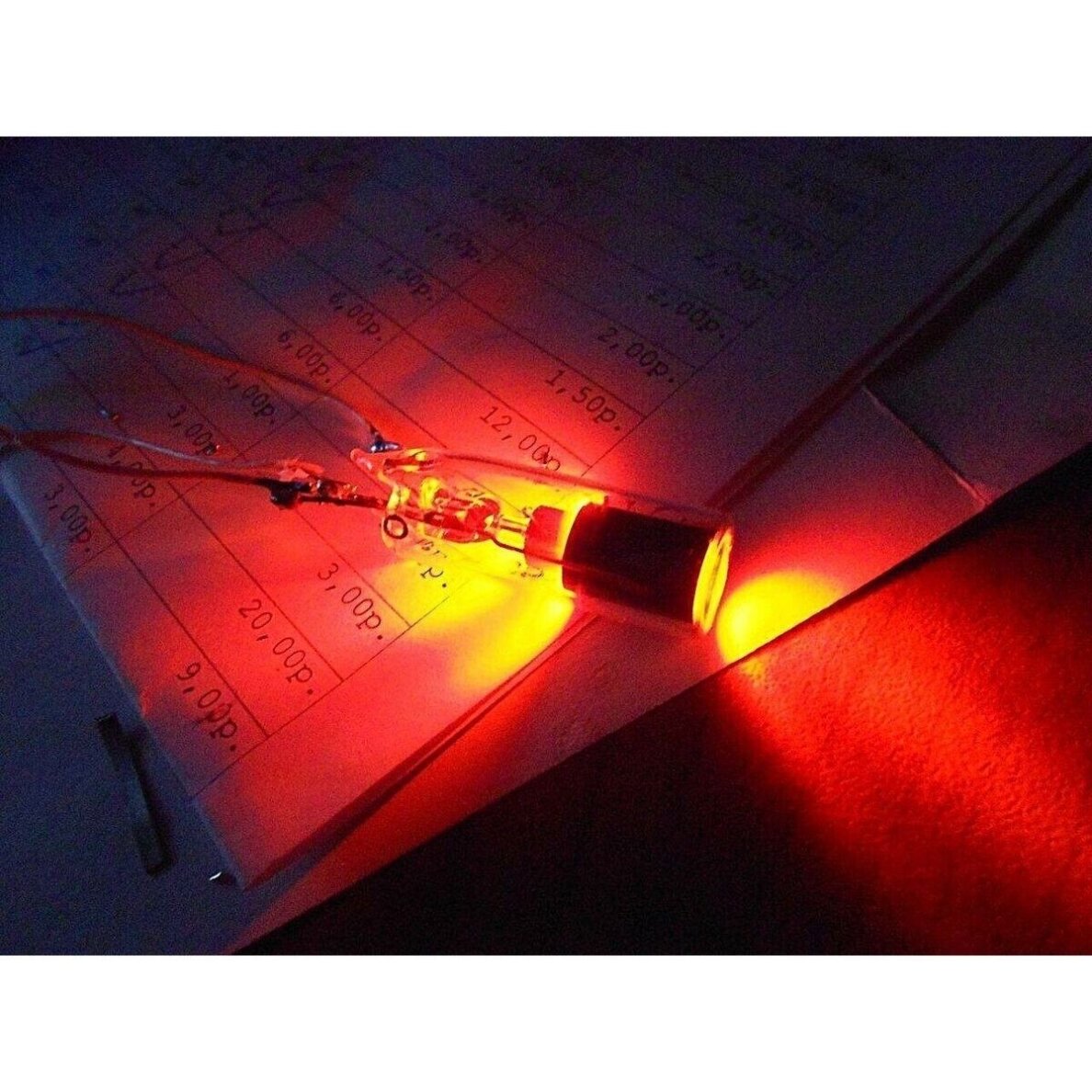

    МТХ-90 (MTH-90) ir neona mirdzizlādes tiratrons ar auksto katodu un vadības režģi. To vada ar 1,5–25 V signālu, releja režīmā tas komutē anoda strāvu līdz 35 mA (impulsā, 7 mA vidēji), saglabā ieslēgto stāvokli un parāda to ar spilgtu oranžu mirdzumu.

    Piemērots vecu automatikas un mēriekārtu remontam, foto relejiem, sensoriem, Nixie un retro elektronikas projektiem. Izmēri 33 × 11 mm, masa 4 g, 3 stiepļu izvadi.

  • Tiratrons ar auksto katodu | neona | indikācijas | 35 mA | 200 V | МТХ-90 (MTH-90) | Gazotron

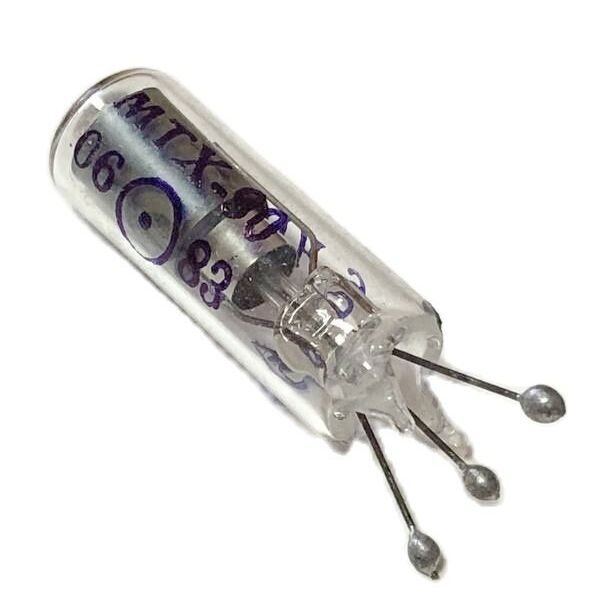

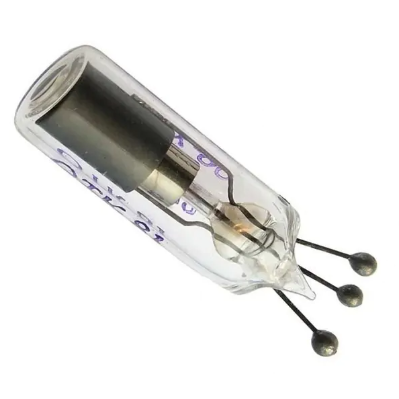

    МТХ-90 ir subminiatūrs mirdzizlādes tiratrons ar auksto (nekarsējamo) katodu, neona pildījumu un vienu vadības režģi. Vājš signāls uz režģa aizdedzina izlādi starp anodu un katodu, un tiratrons vienlaikus kļūst par slēdzi un spilgtu oranžu indikatoru. Ražotājs – rūpnīca „Gazotron“, Rivne (Ukraina).

    Galvenā doma:
    МТХ-90 nav parasta neona lampiņa. Tas ir vadāms jonu slēdzis ar „atmiņu“: pēc aizdegšanās tas paliek vadošs, līdz tiek samazināts anoda spriegums. Tam nav karsēšanas ķēdes, tāpēc enerģijas patēriņš ir ļoti mazs. Tas ir oriģinālais komponents, ja remontējat vecas automatikas vai mēriekārtas vai veidojat retro, Nixie vai ion-logic projektu.
    Vadības signāls
    amplitūda 1,5–25 V
    Anoda strāva
    līdz 35 mA impulsā / 7 mA vid.
    Anoda spriegums
    līdz 200 V (režģis brīvs)
    Kalpošanas laiks
    ≥5000 h trigeris / ≥4000 h relejs

    Darbības princips

    Tiratronam ir trīs elektrodi: katods, anods un režģis. Anodu baro caur strāvu ierobežojošu rezistoru, spriegumu izvēloties tādu, lai izlāde pati neaizdegtos. Režģim pievada nelielu sagatavošanas strāvu, tipiski apmēram 3 μA.

    Kad pienāk ieejas impulss ar amplitūdu 1,5–25 V un ilgumu apmēram 10 μs, režģa strāva palielinās, un starp anodu un katodu aizdegas mirdzizlāde. Tiratrons sāk vadīt strāvu un spīd ar oranžu neona gaismu. Pēc izlādes aizdegšanās režģis anoda strāvu vairs nevada.

    Izlāde nodziest tikai tad, kad anoda spriegums tiek samazināts zem izlādes uzturēšanas sprieguma (≤65 V) vai anoda ķēde tiek pārtraukta. Tā darbojas stāvokļa „atmiņa“, ko izmanto trigeri, skaitītāji un jonu releji.

    Kāpēc МТХ-90 ir noderīgs?
    Viens mazs 4 g komponents veic trīs funkcijas: pastiprina vāju signālu, komutē anoda ķēdi un parāda stāvokli ar gaismu. Nav vajadzīga karsēšana, atsevišķs loģikas barošanas avots vai atsevišķs indikators.

    Tehniskās specifikācijas

    Preces veids Mirdzizlādes tiratrons ar auksto katodu
    Modelis МТХ-90 (MTX-90, MTH-90)
    Ražotājs Rūpnīca „Gazotron“, Rivne (Ukraina)
    Pildījums Neons, spiediens 16–20 mm Hg
    Katods Aukstais (nekarsējamais)
    Izlādes aizdedzes spriegums anods–katods ≤150 V
    Izlādes aizdedzes spriegums režģis–katods 65–90 V
    Izlādes uzturēšanas spriegums anods–katods ≤65 V
    Izlādes uzturēšanas spriegums režģis–katods ≤85 V
    Anoda spriegums, režģis brīvs ≤200 V
    Anoda spriegums, režģis savienots ar katodu ≤140 V
    Anoda spriegums pie režģa strāvas 1 μA 85–150 V
    Ieejas signāla amplitūda 1,5–25 V
    Ieejas impulsa ilgums 10 μs
    Režģa sagatavošanas strāva (tipiskā) 3 μA
    Režģa aizdedzes strāva >2 μA (Ua = 150 V) · 8–40 μA (Ua = 120 V) · ≤100 μA (Ua = 85 V)
    Anoda strāva releja režīmā ≤35 mA amplitūda · ≤7 mA vidēji
    Anoda strāva trigera režīmā ≤4 mA amplitūda · ≤2 mA vidēji
    Elektriskās izturības atjaunošanās laiks apmēram 800 μs
    Mirdzuma spožums ≥80 cd/m²
    Redzamības leņķis ≥60°
    Mirdzuma krāsa Oranži sarkana (neons)
    Kalpošanas laiks trigera režīmā ≥5000 h
    Kalpošanas laiks releja režīmā ≥4000 h
    Darba temperatūra −45…+70 °C
    Darba stāvoklis Jebkurš
    Korpuss Stikla, subminiatūrs
    Izmēri Augstums 33 mm · diametrs 11 mm
    Masa 4 g
    Izvadi 3 mīksti stiepļu izvadi: 1 – katods, 2 – anods, 3 – režģis. Skaita no katoda izvada, kas piemetināts pie cilindra

    Galvenās funkcijas

    • Vadība ar režģa strāvu – mikroampēru līmeņa signāls komutē miliampēru anoda strāvu, tāpēc tiratrons darbojas arī kā pastiprinātājs.
    • Stāvokļa „atmiņa“ – pēc aizdegšanās paliek vadošs, tāpēc der trigeriem, skaitītājiem un vienkāršai jonu loģikai bez papildu elementiem.
    • Jonu relejs – releja režīmā komutē impulsa slodzi līdz 35 mA, piem., releja spoli vai indikatoru.
    • Iebūvēta indikācija – mirdzums (≥80 cd/m²) uzreiz parāda, ka ķēde nostrādājusi, atsevišķs indikators nav vajadzīgs.
    • Regulējams ieslēgšanās slieksnis – dažās shēmās aizstāj dinistoru, ieslēgšanās spriegumu var regulēt 85–200 V robežās.
    • Bez karsēšanas ķēdes – uzreiz gatavs darbam, mazs patēriņš, vienkārša barošana.

    Kur to izmanto?

    • Vecu automatikas un telemehānikas iekārtu remonts, oriģinālā komponenta nomaiņa
    • Mēriekārtu, skaitīšanas un sakaru aparatūras ar jonu elementiem restaurācija
    • Foto releji, skārienslēdži, krēslas un līmeņa indikatori
    • Radioaktivitātes indikatori un citi mazstrāvas sensori
    • Decimālie punkti un atdalītāji Nixie pulksteņos
    • Retro sintezatori, jonu loģikas un „tube-logic“ demonstrācijas projekti
    • Mācību stendi: gāzizlādes fizika un tiratrona darbība
    • Dekoratīvi elektronikas projekti ar autentisku neona gaismu

    Izmantošana pēc vajadzības

    Iekārtu remontētājam.
    Oriģinālais МТХ-90 atjauno vecu automatikas vai mēriekārtu sākotnējā stāvoklī bez shēmas pārveides.
    Retro un Nixie veidotājam.
    Autentisks oranžs mirdzums un īsta jonu loģika dod projektam to, ko LED imitācija neatkārto.
    Pasniedzējam un mācību centram.
    Viens lēts komponents uzskatāmi parāda gāzizlādes, aizdedzes sliekšņa un stāvokļa saglabāšanas principus.

    Praktisks pielietojums

    Ja vajadzīgs vienkāršs foto relejs, kas krēslā ieslēdz indikāciju vai releju, МТХ-90 režģi var barot caur fotorezistoru. Anoda ķēdē paliek ierobežojošais rezistors un slodze, piem., releja spole ar vidējo strāvu līdz 7 mA. Kad apgaismojums samazinās un režģa strāva sasniedz aizdedzes robežu, tiratrons aizdegas, ieslēdz slodzi un pats parāda nostrādāšanu ar mirdzumu. Atiestatīšanu veic, uz īsu brīdi pārtraucot anoda ķēdi ar pogu.

    Priekšrocības

    • Vadāms ar vāju 1,5–25 V signālu
    • Saglabā stāvokli bez papildu elementiem
    • Slēdzis un indikators vienā 4 g korpusā
    • Nav vajadzīga karsēšana, uzreiz gatavs
    • Darbojas jebkurā stāvoklī, −45…+70 °C
    • Ilgs kalpošanas laiks: ≥4000–5000 h

    Trūkumi / ierobežojumi

    • Vajadzīgs augsta līdzsprieguma anoda barošanas avots līdz 200 V
    • Maza komutējamā strāva: vid. ≤7 mA, tikai signālu ķēdēm
    • Pēc aizdegšanās ar režģi neizslēdzas, nepieciešama anoda ķēdes atiestatīšana
    • Stikla korpuss ir trausls, vajadzīga mehāniska aizsardzība
    • Jauniem projektiem bez retro mērķa vienkāršāks risinājums ir optrons vai tiristors

    Drošības un montāžas norādījumi

    • Anoda spriegums līdz 200 V ir bīstams. Strādājiet ar ķēdi tikai ar izslēgtu barošanu un izlādētiem filtra kondensatoriem.
    • Anoda ķēdē obligāts strāvu ierobežojošs rezistors. Nepārsniedziet 35 mA impulsa un 7 mA vidējo strāvu releja režīmā.
    • Režģa ķēdē izmantojiet lielas pretestības rezistoru, lai režģa strāva paliktu mikroampēru robežās.
    • Atkārtoti pieslēdzot izslēgtu anoda spriegumu, nogaidiet apmēram 800 μs, lai tiratrons neaizdegtos bez signāla.
    • Nelokiet mīkstos izvadus pie paša stikla. Lodējiet ātri, ar siltuma novadīšanu.
    • Montējiet tā, lai stikla korpuss būtu aizsargāts no triecieniem un vibrācijas.

    Ātrās izvēles ceļvedis

    Tiratrons ar auksto katodu
    Neons | oranžs mirdzums
    Ua ≤200 V | Ia ≤35/7 mA
    3 izvadi | 33 × 11 mm | 4 g
    Piemērots, ja vajadzīgs:
    • oriģinālais МТХ-90 / MTH-90 vecu iekārtu remontam
    • vadāms slēdzis ar stāvokļa saglabāšanu un gaismas indikāciju
    • autentiska neona gaisma retro vai Nixie projektam
    Pārbaudiet pirms lietošanas:
    • vai jums ir līdzsprieguma avots līdz 200 V
    • vai slodzes vidējā strāva nepārsniedz 7 mA
    • vai izvadi identificēti pareizi: 1 – katods, 2 – anods, 3 – režģis
    Svarīgs atgādinājums: МТХ-90 nav jaudas slēdzis un neaizstāj releju, kontaktoru vai aizsardzības aparātu. Tas komutē tikai signālu ķēdes, bet lielāku slodzi vada caur starprelejiem.

    BUJ

    Vai МТХ-90 un MTH-90 ir viens un tas pats komponents?
    Jā, tas ir tas pats tiratrons: МТХ-90 ir oriģinālais kirilicas marķējums, MTH-90 un MTX-90 – tā latīņu transliterācijas.
    Kā izslēgt aizdegušos tiratronu?
    Anoda spriegums jāsamazina zem izlādes uzturēšanas sprieguma (≤65 V) vai uz īsu brīdi jāpārtrauc anoda ķēde, jo režģis izlādi nodzēst nevar.
    Vai to var izmantot kā parastu neona lampiņu?
    Var, taču tad vadības režģis paliek neizmantots, un vienkāršai indikācijai parasti lētāka ir parasta neona lampiņa.
    Kāds spriegums vajadzīgs režģa vadībai?
    Ieejas signāla amplitūda ir 1,5–25 V, ja anods un režģis iepriekš sagatavoti ar pareizu barošanu un sagatavošanas strāvu.
    Vai tas der Nixie pulkstenim?
    Jā, МТХ-90 bieži izmanto Nixie pulksteņos kā decimālo punktu vai atdalītāju, jo tā gaismas krāsa sakrīt ar Nixie indikatoru mirdzumu.
    Vai ar to var tieši komutēt 230 V slodzi?
    Nē, tieši var komutēt tikai vidējo strāvu līdz 7 mA, tāpēc 230 V slodze jāvada caur starpreleju.

    Tiratrons ar auksto katodu | neona | indikācijas | 35 mA | 200 V | МТХ-90 (MTH-90) | Gazotron

    МТХ-90 ir neona mirdzizlādes tiratrons ar auksto katodu. To vada ar 1,5–25 V signālu, tas komutē impulsa strāvu līdz 35 mA, saglabā stāvokli un parāda to ar spilgtu oranžu mirdzumu. Piemērots vecu automatikas un mēriekārtu remontam, foto relejiem, sensoriem, Nixie un retro elektronikas projektiem.
