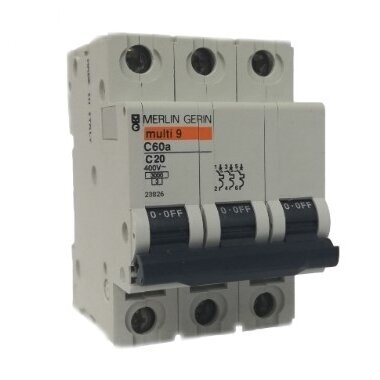

Modulārais automātiskais slēdzis | 3P | 20A | C | 6kA | DIN | MCB | Merlin Gerin | Multi9 C60N | 24285
Kods: 24285Cena 31.09 € ar PVN( 25.69 € bez PVN )Automātiskais slēdzis paredzēts trīsfāzu elektriskajām sistēmām. Tas nodrošina efektīvu un uzticamu aizsardzību pret pārslogojumu, īssavienojumu un pārspriegumu. Šis slēdzis ir daļa no Multi9 C60N sērijas, kas ir pazīstama ar savu kvalitāti, uzticamību un elastību dažādās rūpnieciskās un komerciālās pielietošanas jomās.
Slēdzis ar C raksturlielumu nodrošina ātru un precīzu reakciju uz pārmērīgu strāvu, aizsargājot iekārtas no bojājumiem. Ar 20A strāvas jaudu un 400V nominālo spriegumu tas nodrošina, ka slēdzis būs piemērots lielākajai daļai standarta rūpnieciskajām un komerciālajām elektriskajām sistēmām.
-
Modulārais automātiskais slēdzis | 3P | 20A | C | 6kA | DIN | MCB | Merlin Gerin | Multi9 C60N | 24285
Merlin Gerin (Schneider Electric) Multi9 C60N sērijas 3 polu modulārais automātiskais slēdzis, 20 A, C līkne. Aizsargā ķēdi pret pārslodzi un īsslēgumu, montējams uz 35 mm DIN sliedes. C60N ir Multi9 sērijas rūpnieciskās un komerciālās versija.
Galvenā doma:
Multi9 C60N slēdži joprojām ir uzstādīti daudzās sadalnēs. Nomainot vienu bojātu, tas pats kods 24285 saglabā vienotu sadalnes izskatu un der esošajām kopnēm un piederumiem (Vigi C60, papildkontakti).Poli / strāva
3P / 20 ALīkne
CAtslēgšanas spēja
6000 A (EN 60898)Spriegums
230/400 V AC (≤ 440 V AC)Darbības princips
Slēdzis tiek uzspiests uz DIN sliedes, vadi pievienojami skrūvju spailēm. Normālā darbā tas vienkārši vada strāvu.
Termiskais atkabinātājs reaģē uz ilgstošu pārslodzi, elektromagnētiskais – uz īsslēgumu. C līkne nostrādā pie 5–10 × In un ir piemērota vispārējas nozīmes ķēdēm.
Pēc atslēgšanas slēdzis paliek stāvoklī OFF un pēc bojājuma novēršanas tiek ieslēgts manuāli.
Kāpēc izvēlēties 24285?
Tas ir precīzs oriģinālā Multi9 C60N slēdža atbilstošs modelis – nav jāpārbūvē sadalne vai jāmaina kopnes.Tehniskie parametri
Preces veids Modulārais automātiskais slēdzis (MCB) Ražotājs / sērija Merlin Gerin (Schneider Electric) / Multi9 C60N Ražotāja kods 24285 Polu skaits 3P Nominālā strāva In 20 A Atslēgšanas raksturlīkne C līkne (5–10 × In saskaņā ar EN 60898) Darba spriegums Ue 230/400 V AC (≤ 440 V AC) Frekvence 50/60 Hz Atslēgšanas spēja Icn (EN 60898) 6000 A Atslēgšanas spēja Icu (IEC 60947-2) 20 kA (230–240 V AC), 10 kA (400–415 V AC), 6 kA (440 V AC) Sērijas strāvu diapazons 1–63 A Montāža DIN sliede 35 mm, uzspiežams Platums / augstums 54 mm / 81 mm Mehāniskais resurss 20 000 ciklu Standarti EN 60898, IEC 60947-2 Ražošanas statuss Ražotājs pārtraucis ražošanu; aktuālais Schneider analogs – Acti9 iC60 sērija Galvenās funkcijas
- Pārslodzes aizsardzība – atslēdz ķēdi, pirms vadi pārkarst.
- Īsslēguma aizsardzība – C līknes elektromagnētiskais atkabinātājs nostrādā acumirklī.
- Visu polu atslēgšana – 3 poli atslēdzas vienlaikus.
- Saderība – der Multi9 kopnēm un piederumiem.
- Stāvokļa indikācija – svira skaidri rāda ON/OFF.
Kur tiek izmantots?
- Apgaismojuma un rozešu ķēdes
- Trīsfāzu 400 V iekārtu barošana
- Esošās sadalnes ar Multi9 C60N aprīkojumu
- Komercēku un ražošanas telpu sadalnes
- Bojāta slēdža nomaiņa ar to pašu kodu
- Remonta un apkopes darbi
Izmantošana pēc vajadzības
Ēkas apsaimniekotājam.
Tiek nomainīts tikai bojātais slēdzis, sadalne un dokumentācija paliek nemainīgas.Elektriķim.
Tas pats C60N korpuss – nav jāgriež kopnes vai jāmaina blakus esošie aparāti.Iepirkumu speciālistam.
Vairs neražotu kodu var pasūtīt kopā ar citām elektroprecēm, ar PVN rēķinu.Praktiskais pielietojums
Ja sadalnē ar Multi9 aprīkojumu sabojājies 24285 un blakus ir tādi paši slēdži, jūs to nomaināt ar to pašu kodu – kopne, marķējums un sadalnes shēma paliek nemainīgi.Priekšrocības
- Oriģinālais Merlin Gerin kods
- Atslēgšanas spēja 6000 A saskaņā ar EN 60898
- Der Multi9 kopnēm un piederumiem
- Atbilst EN 60898 un IEC 60947-2
- Iespējams saņemt Šauļos
Trūkumi / ierobežojumi
- Vairs netiek ražots – jaunām sadalnēm izvēlieties Acti9 iC60
- Nav noplūdes strāvas aizsardzības – nepieciešams atsevišķs RCD
- Līdzstrāvas pielietojumam parametrus pārbaudiet ražotāja katalogā
Drošības un montāžas norādes
- Montāžu drīkst veikt tikai kvalificēts elektriķis, atslēdzot barošanu un pārbaudot sprieguma neesamību.
- Polu skaitam, strāvai un līknei jāsakrīt ar nomaināmo slēdzi.
- Slēdža strāva nedrīkst pārsniegt vada pieļaujamo strāvu.
- Īsslēguma strāva uzstādīšanas vietā nedrīkst pārsniegt 6000 A.
- Pievelciet spailes pareizi – vaļīgs kontakts karst.
Ātrais izvēles ceļvedis
3P20 AC līkne6000 AMulti9 C60NPiemērots, ja nepieciešams:- nomainīt Multi9 C60N slēdzi ar to pašu kodu;
- 3P, 20 A, C līknes aizsardzību.
Pirms lietošanas pārbaudiet:- vecā slēdža kodu un līkni;
- tīkla spriegumu un īsslēguma strāvu;
- vada šķērsgriezumu un spaiļu tipu.
Svarīgi: automātiskais slēdzis neaizstāj noplūdes strāvas aizsargslēdzi (RCD) un pārsprieguma ierobežotāju – tās ir atsevišķas aizsardzības ierīces.BUJ
Vai tas ir oriģināls Merlin Gerin slēdzis?
Jā, Merlin Gerin (Schneider Electric) Multi9 C60N, kods 24285.Ar ko aizstāt, ja vajag aktuālu modeli?
Aktuālais Schneider analogs ir Acti9 iC60 sērija.Vai der DIN sliedei?
Jā, montējams uz 35 mm DIN sliedes.Ko nozīmē 6000 A?
Tā ir atslēgšanas spēja saskaņā ar EN 60898 – lielākā īsslēguma strāva, ko slēdzis droši pārtrauc.Vai tas aizsargā pret elektrisko triecienu?
Nē, tam nepieciešams noplūdes strāvas aizsargslēdzis (RCD).Vai var saņemt Šauļos?
Jā, J. Basanavičiaus g. 23, Šauļi.Modulārais automātiskais slēdzis | 3P | 20A | C | 6kA | DIN | MCB | Merlin Gerin | Multi9 C60N | 24285
Oriģināls Merlin Gerin Multi9 C60N modulārais automātiskais slēdzis 24285: 3P, 20 A, C līkne, 6000 A saskaņā ar EN 60898. Bojāta slēdža nomaiņai esošā sadalnē.
Publicēts: 2026-11-20 · Dati pārbaudīti pēc ražotāja datu lapas: 2026-11-20
Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.RažotājsAutomātiskie slēdži, ko vēl dēvē par aizsardzības slēdžiem vai cirkulācijas pārtraucējiem, ir svarīgi elektroenerģijas aizsardzības komponenti, kas automātiski pārtrauc elektrisko ķēdi, kad tā kļūst pārslodze vai rodas īssavienojums. Tos izmanto elektroinstalācijās, lai aizsargātu iekārtas un cilvēkus no elektroapgādes traucējumiem. Automātiskie slēdži ir dažādu veidu un tiem ir atšķirīgas īpašības, kas atkarīgas no lietošanas vietas, ķēdes slodzes un citām specifikācijām.
Automātisko slēdžu raksturojums: B, C un D raksturojumi:
B raksturojums: Izmanto dzīvojamās telpās vai mazāk slodzētās sistēmās. Tie darbojas, kad strāvas vērtība pārsniedz nominālo strāvu no 3 līdz 5 reizēm. C raksturojums: Visbiežāk tiek izmantots gan mājsaimniecībā, gan komerciālajās vai rūpnieciskajās telpās. To darbības slieksnis ir no 5 līdz 10 reizes lielāks par nominālo strāvu, tādēļ tie ir piemēroti slodzēm, kas rada lielu palaišanas strāvas impulsu (piemēram, dzinējiem, apgaismojuma sistēmām). D raksturojums: Izmanto rūpnieciskajās instalācijās, kur slodzes rada ļoti lielu palaišanas strāvu (piemēram, kompresoriem, transformatoriem). Tie darbojas, kad strāva pārsniedz nominālo no 10 līdz 20 reizēm. Automātisko slēdžu priekšrocības (plusi):
Drošība: Automātiskie slēdži nodrošina, ka ķēdes tiks automātiski pārtrauktas, ja rodas pārslodze vai īssavienojums, novēršot vadu pārdegšanu, iekārtu bojājumus vai pat ugunsgrēkus. Uzticamība: Tie ir ļoti uzticami un var darboties ilgu laiku bez apkalpošanas, un, ja notiek elektroapgādes traucējums, tie automātiski reaģē. Vienkārša lietošana: Nav nepieciešams mainīt slēdzi pēc tā ieslēgšanās. Pēc pārslodzes vai īssavienojuma automātisko slēdzi var vienkārši pārslēgt atpakaļ darba režīmā, tādējādi novēršot nepieciešamību mainīt drošinātājus. Precizitāte: Automātiskie slēdži darbojas precīzi pēc nominālās strāvas un ķēdes raksturojumiem, nodrošinot, ka nevajadzīgs elektroapgādes pārtraukums būs minimāls. Aizsardzība pret īssavienojumiem un pārslodzēm: Slēdži ne tikai aizsargā pret īssavienojumiem, bet arī pret ilgstošām pārslodzēm, kas var būt kaitīgas elektroapgādes sistēmām. Universālums: Ir dažādu veidu automātiskie slēdži, kas piemēroti dažādām sistēmām, sākot no mazām mājsaimniecības instalācijām līdz lielām rūpnieciskām sistēmām. Viegls atjaunošanas process: Pēc tam, kad slēdzis ir izslēdzies, to var vienkārši pārslēgt atpakaļ darba režīmā, neveicot tā nomaiņu (atšķirībā no drošinātājiem, kas jāaizstāj pēc to darbības). Automātisko slēdžu trūkumi (mīnusi):
Augsta cena: Automātiskie slēdži, īpaši tie, kuriem ir sarežģītākas funkcijas (piemēram, regulējami aizsardzības ierobežojumi), ir dārgāki par vienkāršiem drošinātājiem. Ierobežots darbības diapazons: Lai gan slēdži labi aizsargā pret pārslodzēm un īssavienojumiem, tie nevar aizsargāt pret visiem elektroenerģijas traucējumu veidiem, piemēram, pārspriegumiem. Tam nepieciešami papildu aizsardzības ierīces. Lielāki izmēri: Automātiskie slēdži parasti ir lielāki nekā drošinātāji, tāpēc to uzstādīšana var prasīt vairāk vietas sadales skapī. Ierobežota aizsardzība pret biežām pārslodzēm: Ja elektroinstalācija piedzīvo biežas pārslodzes, automātiskie slēdži var nespēt pilnībā aizsargāt iekārtas no ilgtermiņa bojājumiem, kas radušies ilgstošas pārslodzes ietekmē. Sarežģītāks remonts: Daži sarežģīti automātiskie slēdži var prasīt vairāk apkalpošanas vai remontu, ja tie bojājas vai darbojas nepareizi. Automātisko slēdžu pielietojums: Mājsaimniecības instalācijas:
B raksturojuma slēdži visbiežāk tiek izmantoti mājsaimniecības instalācijās, lai aizsargātu ķēdes no īssavienojumiem un pārslodzēm. Tie ir piemēroti apgaismojuma ķēdēm, kontaktligzdām un citām nelielas slodzes iekārtām. C raksturojuma slēdži arī tiek izmantoti mājsaimniecībās, taču vairāk piemēroti tur, kur ir lielāka palaišanas strāva, piemēram, elektroenerģijas dzinējiem vai sildītājiem. Komerciālās un rūpnieciskās instalācijas:
C raksturojuma slēdži bieži tiek izmantoti komerciālajās un rūpnieciskajās ēkās. Tie ir piemēroti elektriskām iekārtām ar vidējām palaišanas strāvām. D raksturojuma slēdži tiek izmantoti rūpnieciskās iekārtās, kur aprīkojums rada lielas palaišanas strāvas, piemēram, smagajiem dzinējiem, transformatoriem vai lieljaudas iekārtu aizsardzībai. Lieli mehānismi un rūpnieciskās iekārtas:
D raksturojuma slēdži tiek izmantoti tur, kur palaišanas strāvas ir ļoti lielas. Tas ietver elektrotīkla sadales daļas, rūpnieciskos mehānismus un transformatorus. Elektronisko iekārtu aizsardzība:
Noteikti automātisko slēdžu veidi tiek izmantoti elektronisko iekārtu aizsardzībai, piemēram, serveru telpās vai citās jutīgās sistēmās, kur nepieciešama ātra un precīza aizsardzība. Secinājums: Automātiskie slēdži ir būtiski mūsdienu elektroenerģijas sistēmās, lai nodrošinātu drošu elektroapgādi un aizsardzību pret traucējumiem. Tie ir daudz priekšrocību, piemēram, uzticamība, drošība un viegls atjaunošanas process, taču ir arī daži trūkumi, piemēram, augstāka cena un lielāki izmēri. To izvēle ir atkarīga no lietošanas mērķa un nepieciešamajiem aizsardzības parametriem.
K - darbojas, kad strāva ir 8-12 reizes lielāka par slēdža nominālo strāvu, paredzēts, lai nodrošinātu ķēžu, kas baro dzinējus, kondensatorus un transformatorus, aizsardzību.
S - darbojas, kad strāva ir 13-17 reizes lielāka par slēdža nominālo strāvu, paredzēts vadības transformatoru aizsardzībai.
Z - darbojas, kad strāva ir 2-3 reizes lielāka par slēdža nominālo strāvu, paredzēts datoru un citu elektronisko komponentu, ierīču aizsardzībai.
Šis produkts ir marķēts ar CE zīmi, kas apliecina atbilstību visām piemērojamām Eiropas Savienības direktīvām un regulām. CE marķējums nav tikai formalitāte – tas ir svarīgs kvalitātes un drošības rādītājs, kas nodrošina, ka produkts ir pienācīgi novērtēts, pārbaudīts un droši lietojams visā ES tirgū.
CE sertifikācija nozīmē, ka produkts ir novērtēts pēc galvenajiem kritērijiem:
Drošības prasības – nodrošina, ka produkts nerada risku lietotājam vai videi
Elektromagnētiskā saderība (EMC) – ierīce netraucē citu iekārtu darbību un ir izturīga pret ārējiem traucējumiem
Vides standarti – atbilst spēkā esošajām ekoloģijas un materiālu prasībām
Ekspluatācijas uzticamība – produkts piemērots ilgstošai lietošanai paredzētajam mērķimCE marķējums ļauj:
legāli piegādāt un izmantot produktu visās ES valstīs
nodrošināt augstu kvalitātes un drošības līmeni
izmantot produktu sadzīves, komerciālajā un rūpnieciskajā vidēCE zīme ir ražotāja atbildības deklarācija, kas apliecina produkta atbilstību visiem piemērojamajiem standartiem un ES normatīvajiem aktiem.
Ko tas nozīmē jums kā pircējam?
Droša lietošana ikdienā
Uzticama darbība un mazāks bojājumu risks
Atbilstība ES normām un prasībām
Piemērots profesionāliem risinājumiem
