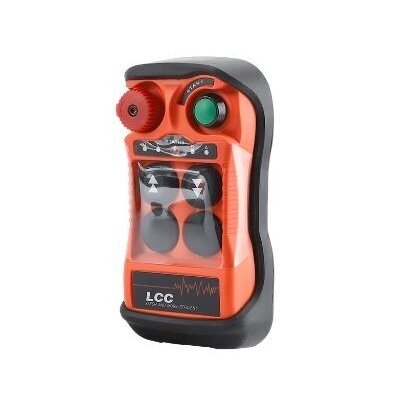

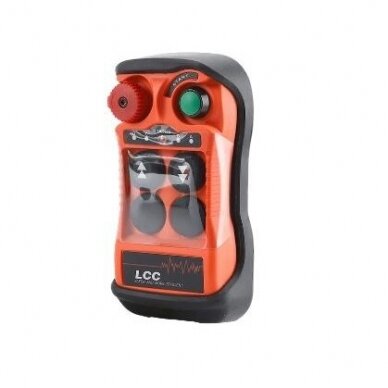

    Bezvadu celtņa vadības pults | 2 divpakāpju pogas + START/STOP | 2 ātrumi | 230 V AC | IP65 | LCC-202

    Kods: LCC-202
    Jautāt
    Cena 116.76 € ar PVN
    ( 96.50 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Vienkāršākā 2 ātrumu bezvadu pults vienai kustībai – celšanai augšup / lejup. Divpakāpju pogas, sēnes STOP un START, uztvērējs 230 V AC, vadība līdz 100 m.

  • Apraksts

    Bezvadu celtņa vadības pults LCC-202 – celšana augšup / lejup ar 2 ātrumiem

    LCC-202 ir radio pults telferim, vinčai vai pacēlājam, kur vajadzīga tikai viena kustība: augšup un lejup. Pogas nospiedums pa radio nonāk uztvērējā, un uztvērēja releji ieslēdz virzienu un ātruma kontaktoru spoles.

    Galvenā doma:
    Divas divpakāpju pogas dod lēnu un ātru ātrumu abos virzienos. Uztvērēju baro no 230 V AC, tāpēc tas tieši der vadības ķēdēm ar 230 V AC kontaktoru spolēm.
    Pogas
    2 divpakāpju + START + STOP
    Ātrumi
    2
    Uztvērējs
    230 V AC
    Attālums
    Līdz 100 m

    Darbības princips

    Uztvērēju uzstāda uz telfera vai vinčas un pieslēdz 230 V AC vadības ķēdei: releji – uz kontaktoru „augšup“, „lejup“ un ātrā ātruma kontaktora (vai frekvences pārveidotāja ieejas) spolēm, MAIN relejs – uz galveno kontaktoru KM0.

    START ieslēdz galveno kontaktoru. Pogas pirmā pakāpe – lēns ātrums, otrā – ātrs. Sēnes STOP vai radio savienojuma zudums atslēdz MAIN releju, un krava apstājas.

    Operators ceļ ātri, bet kravu novieto lēni, stāvot drošā attālumā līdz 100 m atklātā vietā.

    Kāpēc izvēlēties LCC-202?
    Kompakta 2 ātrumu pults, ja citas kustības nav vajadzīgas un nav jēgas maksāt par 4–8 pogu pulti. 230 V AC uztvērējs pieslēdzams parastai vadības ķēdei bez papildu transformatora.

    Tehniskās specifikācijas

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis LCC-202

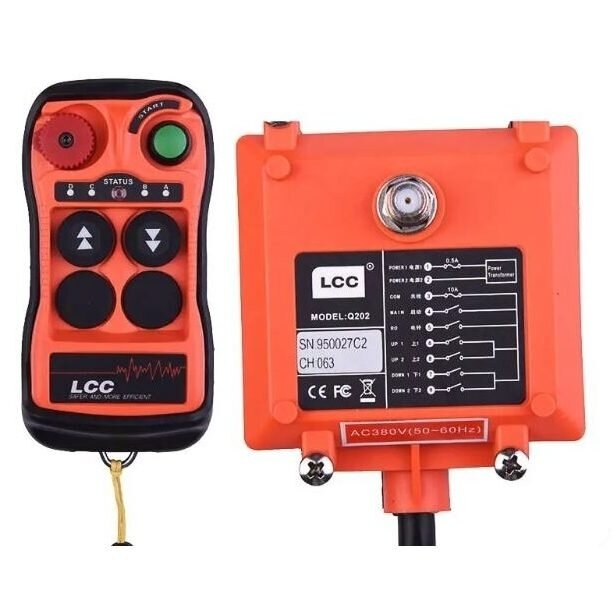

    Komplektācija Rokas raidītājs, uztvērējs, uzlīmju komplekts
    Vadības pogas 2 divpakāpju pogas: augšup ▲▲ / lejup ▼▼
    Ātrumi 2: 1. pakāpe – lēns, 2. pakāpe – ātrs
    Iedarbināšana START poga
    Avārijas apturēšana Sēnes tipa STOP
    Vadības attālums Līdz 100 m atklātā vietā
    Uztvērēja barošana 230 V AC
    Raidītāja korpuss ABS plastmasa
    Aizsardzības klase IP65
    Darba temperatūra −35…+75 °C
    Radio frekvence Precizē pasūtot

    Galvenās funkcijas

    • Divpakāpju pogas – lēns un ātrs ātrums ar vienu pogu
    • Augšup / lejup – viena kustība bez liekām pogām
    • Sēnes tipa STOP – ātri nospiežams avārijā
    • START – sistēma neieslēdzas tikai no virziena pogas nospiešanas
    • MAIN relejs – atslēdz galveno kontaktoru pie STOP vai savienojuma zuduma
    • Uzlīmju komplekts – pogas var marķēt atbilstoši jūsu mehānismam

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-21-4D – 4 divpakāpju pogas – celšana un ratiņi, abi ar 2 ātrumiem.
    • ES-ML-K2 – 2 pogas, bet 1 ātrums, 868 MHz, uztvērējs 230 V AC, IP66 – ja otrs ātrums nav vajadzīgs.
    • EL-F21-2S-TX – 2 pogas + START, 1 ātrums, uztvērējs 24–440 V AC/DC – ja vadības spriegums nav 230 V AC.
    • ES-F21-E2B-8 – Vairāk virzienu un 2 ātrumi, uztvērējs 230 V AC – ja vajag vairākas kustības.

    Kur tiek izmantots?

    • 2 ātrumu elektriskie telferi bez elektriskiem ratiņiem
    • Elektriskās vinčas
    • Būvniecības pacēlāji un materiālu pacēlāji
    • Celšanas iekārtas darbnīcās un noliktavās
    • 2 pogu vadu pults nomaiņa ar bezvadu

    Lietošana pēc vajadzības

    Elektromontierim
    Maz vadu: 230 V AC barošana, MAIN, augšup, lejup un ātruma relejs – montāža aizņem maz laika.
    Ražošanas uzņēmumam
    Lēnais ātrums precīzai novietošanai samazina triecienus un kravu bojājumus.
    Būvlaukumam / noliktavai
    Operators nestāv zem kravas un redz celšanas zonu no sāniem, kabelis netraucē.

    Praktisks pielietojums

    Ja būvlaukumā vinča ceļ materiālus uz stāvu, bet operatoram jāredz gan apakša, gan iekraušanas atvere, tad ar LCC-202 viņš ceļ ar ātro ātrumu, bet pie atveres kravu pievada ar lēno.

    Plusi

    • 2 ātrumi ar divpakāpju pogām
    • Sēnes tipa STOP un atsevišķs START
    • Uztvērējs 230 V AC – parastai vadības ķēdei
    • Vadība līdz 100 m atklātā vietā
    • IP65, darbs −35…+75 °C

    Mīnusi / ierobežojumi

    • Tikai viena kustība (augšup / lejup) – ratiņiem izvēlieties ES-21-4D
    • Uztvērējs tikai 230 V AC – citam spriegumam der EL-F21-2S-TX (24–440 V AC/DC)
    • Vajag 2 ātrumu motoru vai frekvences pārveidotāju – vienam ātrumam pietiks ar ES-ML-K2
    • Radio frekvenci precizē pasūtot

    Drošības un montāžas piezīmes

    • Uztvērēja releji slēdz tikai kontaktoru spoles, nevis motoru tieši.
    • Uztvērēja barošana 230 V AC – kontaktoru spolēm jābūt 230 V AC.
    • MAIN releju pieslēdziet galvenā kontaktora KM0 ķēdē – STOP un savienojuma zudumam jāaptur celšana (EN 60204-32).
    • Augšējais un apakšējais gala slēdzis (SQ) un „augšup“ / „lejup“ NC bloķēšana paliek ķēdē.
    • Ātrā ātruma kontaktoram jāieslēdzas tikai kopā ar virzienu.
    • Pirms montāžas vai remonta atslēdziet ievadslēdzi un nobloķējiet to (LOTO).

    Ātrs izvēles ceļvedis

    2 pogas
    2 ātrumi
    230 V AC
    IP65

    Pārbaudiet pirms pasūtīšanas:

    • Kontaktoru spoļu spriegums = 230 V AC (uztvērēja barošana).
    • Radio frekvence – precizējiet un pārbaudiet, vai tā ir atļauta jūsu valstī.
    • Vai pietiek ar vienu kustību un vai motors ir 2 ātrumu vai ar frekvences pārveidotāju.

    BUJ

    Cik kustību vada LCC-202?
    Vienu – celšanu augšup un lejup, abos virzienos ar 2 ātrumiem.
    Kā darbojas divi ātrumi?
    Pogas pirmā pakāpe – lēns ātrums, otrā – ātrs. Vajag 2 ātrumu motoru vai frekvences pārveidotāju.
    Vai uztvērēju var barot no 24 V vai 400 V?
    Nē, šis uztvērējs ir 230 V AC. Citam spriegumam izvēlieties EL-F21-2S-TX (24–440 V AC/DC).
    Kas notiek, ja pazūd savienojums?
    Uztvērējs atslēdz MAIN releju un galveno kontaktoru, celšana apstājas. Pārbaudiet to pēc montāžas.
    Kāds ir darbības attālums?
    Līdz 100 m atklātā vietā. Metāla konstrukcijas un sienas attālumu samazina.

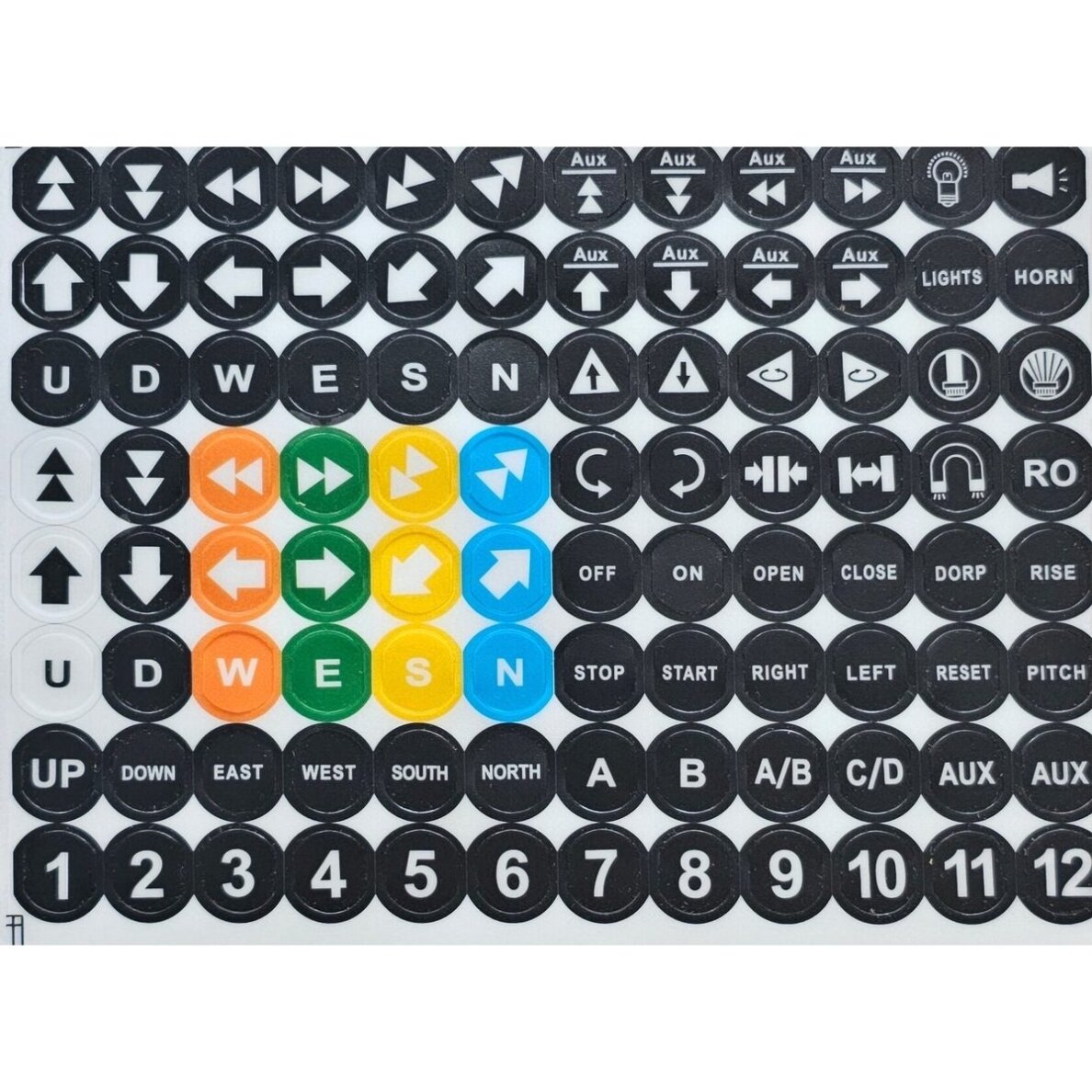

    Kam paredzētas uzlīmes?
    Lai marķētu pogas atbilstoši jūsu mehānismam un operators nesajauktu virzienus.

    LCC-202 – 2 pogas, 2 ātrumi, 230 V AC

    Vienkārša bezvadu pults vienai celšanas kustībai ar 2 ātrumiem, sēnes STOP un 230 V AC uztvērēju. Pirms pasūtīšanas precizējiet radio frekvenci un vai motors ir 2 ātrumu.
