    Bezvadu celtņa vadības pults | 2 džoistiki | 5 ātrumi | uztvērējs 12 V AC/DC | releji 15 A | EL-F24-60-12

    Kods: EL-F24-60-12
    Jautāt
    Cena 772.63 € ar PVN
    ( 638.54 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    EL-F24-60-12 – F24-60 džoistiku radio pults komplekts ar 12 V AC/DC uztvērēju un relejiem līdz 15 A. Paredzēts mehānismiem ar 12 V vadības ķēdi, piemēram, akumulatoru tehnikai.

  • Apraksts

    Bezvadu džoistiku celtņa pults EL-F24-60-12 – uztvērējs 12 V AC/DC

    EL-F24-60-12 – F24-60 tipa industriālā radio pults ar raidītāju uz siksnas un diviem džoistikiem celtņiem, telferiem un citiem celšanas mehānismiem. Raidītājs pa radio nosūta komandu uztvērējam, un uztvērēja releji ieslēdz kontaktoru spoles vai frekvences pārveidotāja vadības ieejas. Tas ir variants ar 12 V AC/DC uztvērēju mehānismiem ar 12 V vadības ķēdi.

    Galvenā doma:
    Uztvērēja barošanas spriegumam jāsakrīt ar vadības ķēdes spriegumu: EL-F24-60-12 uztvērēju baro ar 12 V AC/DC, tāpēc to pievieno tieši šādai ķēdei bez papildu transformatora. Divi džoistiki ar 5 ātruma pakāpēm ļauj vadīt vairākas celtņa kustības un vienmērīgi mainīt ātrumu, ja piedziņu vada frekvences pārveidotājs.
    Vadība
    2 džoistiki
    Ātrumi
    5 pakāpes
    Uztvērējs
    12 V AC/DC
    Releji
    līdz 15 A

    Darbības princips

    Uztvērēju uzstāda celtņa skapī vai blakus tam, un to baro no vadības ķēdes. Katra virziena un ātruma pakāpes releju pievieno kontaktora spoles vai frekvences pārveidotāja ieejas ķēdei; gala slēdži un pretējo virzienu NC bloķēšana paliek ķēdē.

    Kad raidītājs ieslēgts ar atslēgu un nospiests START, uztvērēja MAIN relejs ieslēdz galveno kontaktoru KM0. Nospiežot sēņveida STOP vai zūdot radio sakaram, MAIN relejs atslēdzas un visas celtņa kustības apstājas. Džoistika novirze ieslēdz virziena releju un ātruma pakāpju relejus no 1 līdz 5.

    Operators iet blakus kravai, redz to tuvumā un ar vienu džoistiku vada pacelšanu, ar otru – pārvietošanos. Raidītājs uz siksnas nenogurdina rokas ilgā darbā.

    Kāpēc izvēlēties EL-F24-60-12?
    EL-F24-60-12 apvieno divu džoistiku vadību ar uztvērēju, ko baro ar 12 V AC/DC. Tas saīsina montāžu un samazina kļūdas, pieslēdzot pulti esošajai vadības ķēdei.

    Tehniskā specifikācija

    Preces veids Bezvadu celtņa vadības pults – raidītājs + uztvērējs
    Modelis EL-F24-60-12

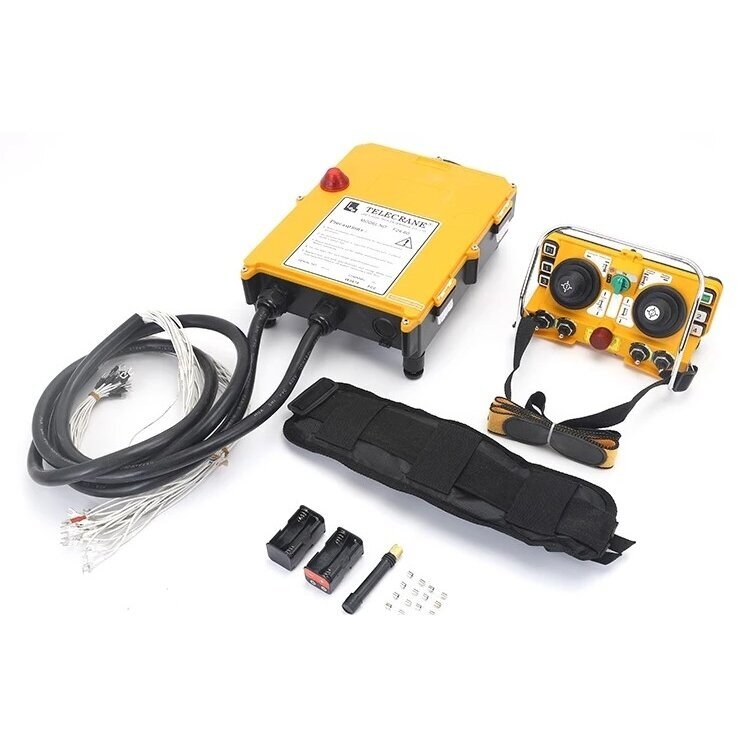

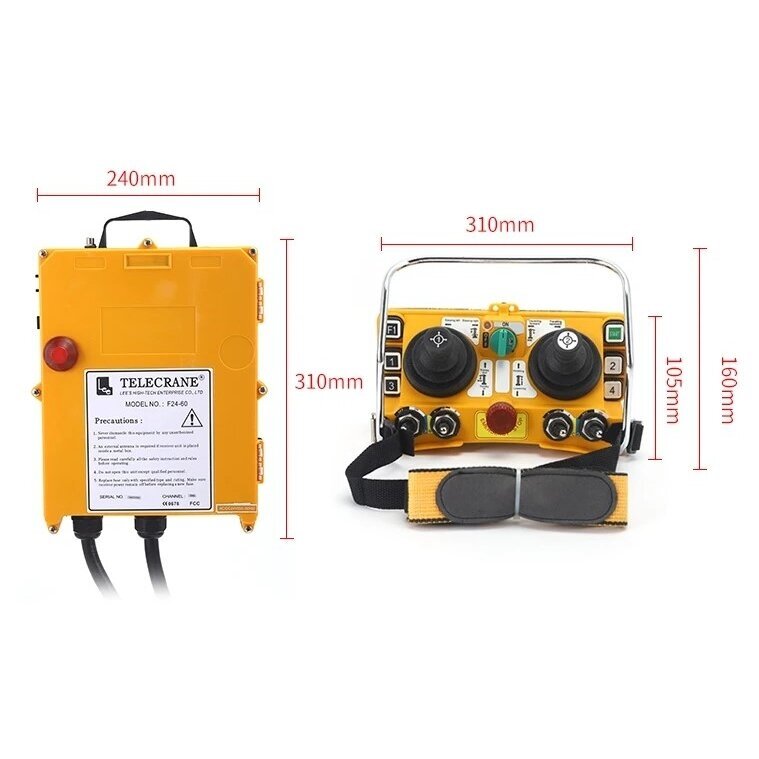

    Komplektācija Raidītājs ar plecu siksnu (belly box), uztvērējs

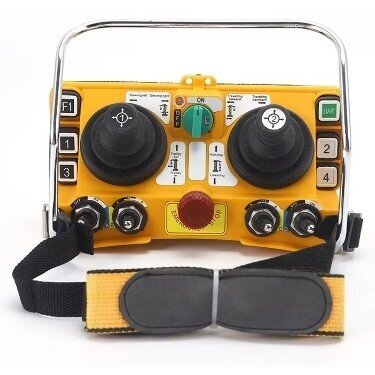

    Vadības elementi 2 džoistiki, sēņveida STOP, START, atslēgas slēdzis, funkciju pogas un pārslēdzēji
    Ātrumi 5 pakāpes katrā džoistika virzienā
    Radio frekvence 315 MHz vai 433 MHz – atkarībā no versijas, precizē pasūtot
    Vadības attālums Līdz ~100 m atklātā vietā
    Uztvērēja barošana 12 V AC/DC
    Uztvērēja releju kontakti Līdz 15 A (vadības ķēdei)
    Raidītāja barošana 3 × AA baterijas
    Raidītāja jauda / uztvērēja jutība ≤10 dBm / −110 dBm
    Raidītāja korpuss Pastiprināta ABS plastmasa

    Galvenās funkcijas

    • 2 džoistiki – vairākas celtņa kustības vienlaikus
    • 5 ātruma pakāpes – vienmērīga kustības sākšana un precīza kravas novietošana ar frekvences pārveidotāju
    • Sēņveida avārijas STOP – atslēdz MAIN releju un galveno kontaktoru
    • Atslēgas slēdzis – nepiederošas personas nevar lietot pulti
    • START poga – sistēmu ieslēdz tikai apzināta darbība
    • Funkciju pogas un pārslēdzēji – papildu funkcijām, piemēram, signālam vai apgaismojumam
    • Uztvērējs 12 V AC/DC – pievieno tieši šāda sprieguma vadības ķēdei

    Ar ko atšķiras no līdzīgiem modeļiem?

    • EL-F24-60-24 – 24 V AC/DC uztvērējs – izvēlieties 24 V vadības ķēdei
    • EL-F24-60-48 – 24–48 V AC/DC uztvērējs – izvēlieties 24–48 V vadības ķēdei, piemēram, 36 vai 48 V AC
    • EL-F24-60 – uztvērēja versijas 12–440 V AC/DC diapazonā – izvēlieties 110–400 V AC vai cita sprieguma vadības ķēdei
    • ES-D1 – 4 proporcionālas sviras, 12/24 V DC, līdz 500 m – izvēlieties, ja vajadzīga proporcionāla hidraulikas vadība vai lielāks attālums

    Kur izmanto?

    • Tiltu un portāla celtņi ar vairākām kustībām
    • Telferi ar frekvences pārveidotāja vadītu pārvietošanos
    • Ražošanas cehi un metāla noliktavas
    • Celšanas mehānismi būvlaukumos
    • Vinčas un speciālās celšanas iekārtas
    • Akumulatoru un mobilā tehnika ar 12 V vadību

    Lietošana pēc vajadzības

    Elektriķim
    uztvērēju pievieno esošajai 12 V AC/DC vadības ķēdei, releju izejas sadala kontaktoru spolēm un pārveidotāja ieejām
    Ražošanas uzņēmumam
    viens operators vada celtni no droša attāluma un redz kravu tuvumā
    Būvlaukumam / noliktavai
    līdz ~100 m atklātā vietā un raidītājs uz siksnas ilgam darbam ārā

    Praktiskais pielietojums

    Ja nelielas vinčas vai pacēlāja vadību baro no 12 V akumulatora, EL-F24-60-12 uztvērēju pievieno tai pašai 12 V ķēdei, un tā releji vada 12 V kontaktoru spoles – papildu pārveidotājs vai transformators nav vajadzīgs.

    Plusi

    • Divi džoistiki – vairākas kustības vienlaikus
    • 5 ātruma pakāpes vienmērīgam darbam ar frekvences pārveidotāju
    • Uztvērējs 12 V AC/DC – tieši vadības ķēdē
    • Sēņveida STOP un atslēgas slēdzis
    • Raidītājs uz siksnas ilgam darbam

    Mīnusi / ierobežojumi

    • 5 ātruma pakāpes noder tikai ar frekvences pārveidotāju vai daudzātrumu piedziņu; vienkāršam viena ātruma telferim pietiek ar pogu pulti, piemēram, ES-F21-E1-TX
    • Uztvērējs paredzēts tikai 12 V vadības ķēdei – 24 V vai 48 V sistēmai izvēlieties EL-F24-60-24 vai EL-F24-60-48
    • Raidītājs ir lielāks un smagāks par pogu pultīm
    • 315 MHz ES nav standarta SRD josla – izvēlieties 433 MHz versiju vai pārbaudiet atļauju

    Drošības un montāžas piezīmes

    • Uztvērēja releji ieslēdz tikai kontaktoru spoles un vadības ieejas – motora strāvu caur tiem nelaiž
    • MAIN relejam jāatslēdz galvenais kontaktors KM0; nododot ekspluatācijā, pārbaudiet, vai STOP un sakaru zudums aptur celtni (EN 60204-32)
    • Gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē
    • Ātruma pakāpju relejus pievieno frekvences pārveidotāja daudzpakāpju ātruma ieejām, ātrumus iestata pārveidotājā
    • Uztvērēja barošanas spriegumam jāatbilst vadības ķēdei: 12 V AC/DC
    • Pirms montāžas vai remonta atslēdziet ievadslēdzi un piemērojiet LOTO

    Ātrs izvēles ceļvedis

    2 džoistiki
    5 ātrumi
    12 V AC/DC
    Releji 15 A

    Pārbaudiet pirms pasūtīšanas:

    • Vai kontaktoru spoles un vadības ķēde ir 12 V AC/DC?
    • Pārbaudiet, vai frekvence ir atļauta jūsu valstī: 315 MHz ES nav standarta SRD josla, 433 MHz – ir.
    • Cik kustību un ātrumu vajag un vai piedziņai ir frekvences pārveidotājs 5 pakāpēm?

    BUJ

    Kuru F24-60 variantu izvēlēties?
    EL-F24-60-12 izvēlieties, ja kontaktoru spoles un vadības ķēde ir 12 V AC vai DC. Citos gadījumos: 12 V – EL-F24-60-12, 24 V – EL-F24-60-24, 24–48 V – EL-F24-60-48, cits spriegums – EL-F24-60.
    Vai motoru var pievienot tieši uztvērējam?
    Nē. Uztvērēja releji paredzēti vadības ķēdei – tie ieslēdz kontaktoru spoles vai pārveidotāja ieejas, bet motoru ieslēdz kontaktors vai pārveidotājs.
    Kā darbojas 5 ātruma pakāpes?
    Katra džoistika pakāpe ieslēdz atsevišķu uztvērēja releju, ko pievieno frekvences pārveidotāja ātruma ieejai. Ar viena ātruma motoru bez pārveidotāja izmanto tikai virziena komandu.
    Kas notiek, ja zūd radio sakars?
    Uztvērējs atslēdz MAIN releju, bet tas – galveno kontaktoru KM0, tāpēc celtnis apstājas. Tas obligāti jāpārbauda, nododot sistēmu ekspluatācijā.
    Vai 315 MHz frekvence ir atļauta Eiropā?
    315 MHz ES nav standarta SRD josla, 433 MHz – ir. Pasūtot norādiet frekvenci un pārbaudiet, vai tā ir atļauta jūsu valstī.
    Ar kādām baterijām darbojas raidītājs?
    Raidītājs darbojas ar 3 × AA baterijām. Rezerves komplektu vērts turēt pie celtņa.

    Īsumā par EL-F24-60-12

    EL-F24-60-12 – F24-60 džoistiku radio pults ar 2 džoistikiem, 5 ātruma pakāpēm un uztvērēju 12 V AC/DC. Izvēlieties to, ja kontaktoru spoles un vadības ķēde ir 12 V AC vai DC.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
