    Bezvadu celtņa vadības pults | 12 pogas ar STOP un START | 2 ātrumi | 230 V AC | IP65 | ES-F21-E2B-8

    Kods: ES-F21-E2B-8
    Jautāt
    Cena 120.65 € ar PVN
    ( 99.71 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Daudzpogu 2 ātrumu bezvadu pults celtnim ar vairākām kustībām. Ātrumu izvēlas ar atsevišķām pogām 1 un 2, uztvērējs 230 V AC ar 1,3 m kabeli, raidītājs IP65, 32 bitu drošības kods.

  • Apraksts

    Bezvadu celtņa vadības pults ES-F21-E2B-8 – 12 pogas, 2 ātrumi, uztvērējs 230 V AC

    ES-F21-E2B-8 ir radio pults celtnim vai telferim, ja vajag vairāk nekā divus virzienus un divus ātrumus. Raidītāja komanda pa radio nonāk uztvērējā, un uztvērēja releji ieslēdz virzienu un ātruma kontaktoru spoles.

    Galvenā doma:
    Ātrumu šeit izvēlas nevis ar spiediena spēku, bet ar atsevišķām pogām 1 un 2, tāpēc operators skaidri zina, ar kādu ātrumu celtnis brauks. Uztvērēju baro no 230 V AC, un tam ir 1,3 m kabelis – ērti parastām 230 V AC vadības ķēdēm.
    Pogas
    12 (ar STOP un START)
    Ātrumi
    2 (pogas 1 un 2)
    Uztvērējs
    230 V AC
    Attālums
    Līdz 100 m

    Darbības princips

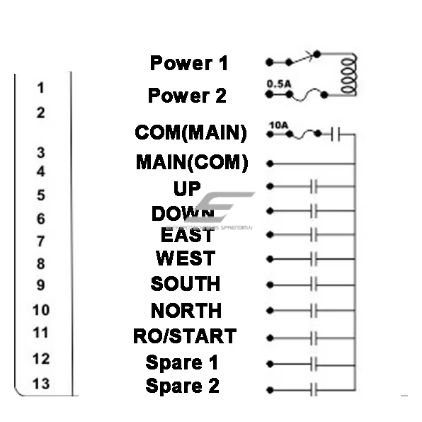

    Uztvērēju nostiprina uz celtņa un ar 1,3 m kabeli pieslēdz 230 V AC vadības ķēdei: virzienu releji – uz virzienu kontaktoru spolēm, ātruma izeja – uz ātrā ātruma kontaktoru vai frekvences pārveidotāja ieeju, MAIN relejs – uz galveno kontaktoru KM0.

    START ieslēdz sistēmu, ar pogām 1 vai 2 izvēlas ātrumu, virzienu pogas ieslēdz kustību. Nospiežot STOP vai pazūdot radio savienojumam, MAIN relejs atslēdzas un celtnis apstājas. Pogas 3 un 4 šajā versijā netiek izmantotas.

    Operators no vienas pults vada vairākas celtņa kustības ar diviem ātrumiem, bet LED rāda pults stāvokli.

    Kāpēc izvēlēties ES-F21-E2B-8?
    Risinājums, ja vienas kustības pults vairs nepietiek, bet vadības ķēde jau ir 230 V AC. 32 bitu drošības kods samazina risku, ka kaimiņu celtņa pults vadīs jūsu celtni.

    Tehniskās specifikācijas

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis ES-F21-E2B-8

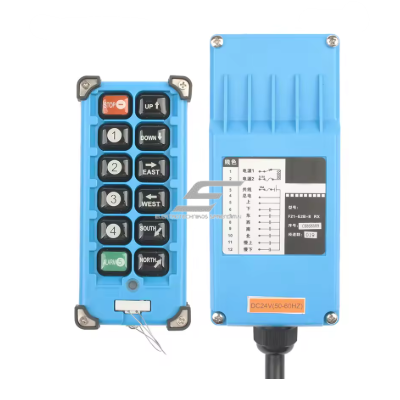

    Komplektācija Rokas raidītājs, uztvērējs ar 1,3 m kabeli

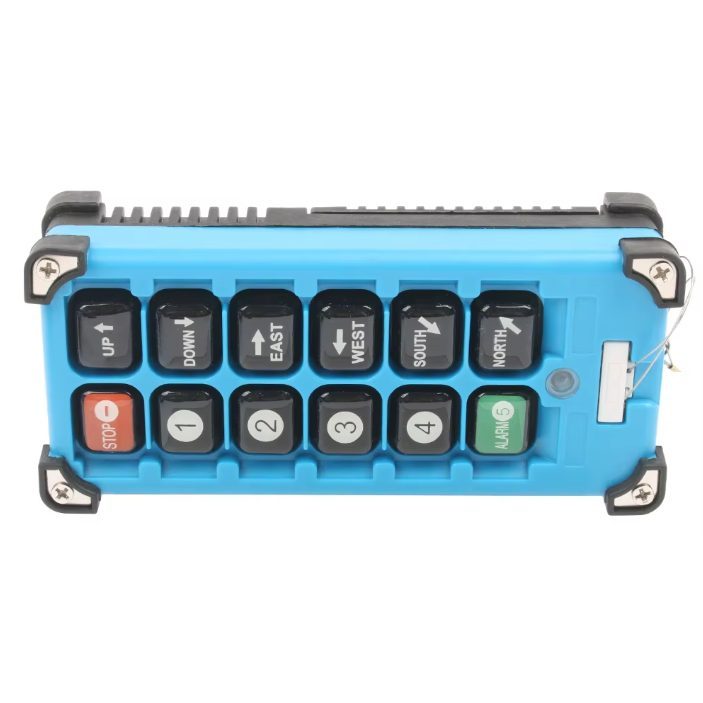

    Pogas 12: STOP, START, virzienu pogas un numurētās 1–4

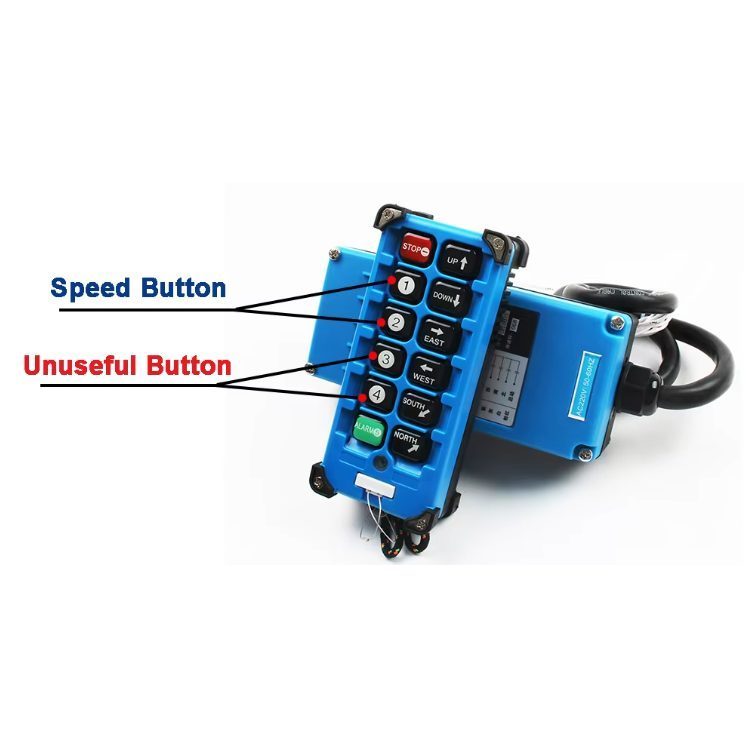

    Ātrumi 2, izvēlas ar pogām 1 un 2 (pogas 3 un 4 netiek izmantotas)
    Radio frekvence VHF 310–331 MHz vai UHF 425–466 MHz (versija pēc pasūtījuma)
    Raidītāja jauda ≤10 dBm
    Uztvērēja jutība −100 dBm
    Drošības kods 32 bitu
    Vadības attālums Līdz 100 m atklātā vietā

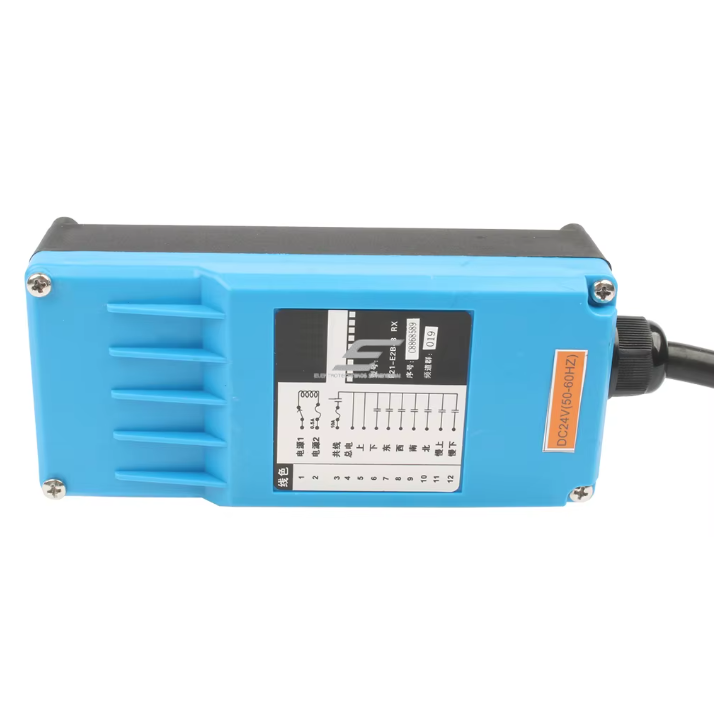

    Uztvērēja barošana 230 V AC
    Raidītāja barošana 2 × AA sārma baterijas
    Raidītāja korpuss Pastiprināts neilons, IP65
    Raidītāja darba temperatūra −40…+85 °C

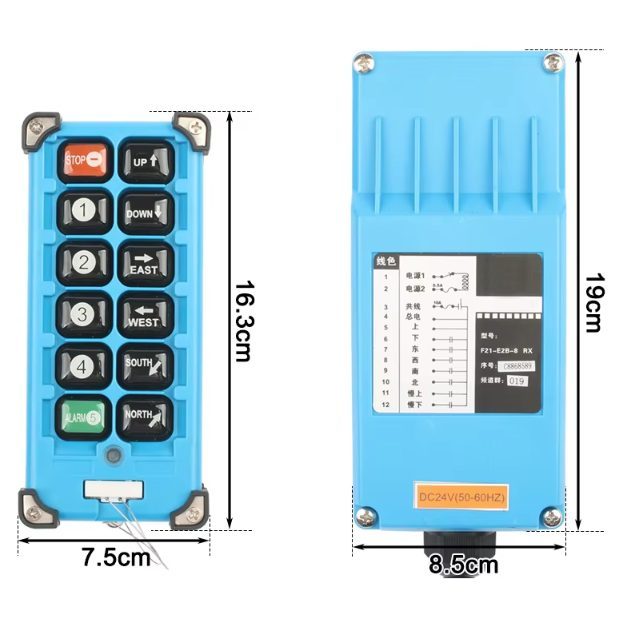

    Izmēri Raidītājs 163 × 75 mm, uztvērējs 190 × 85 mm

    Galvenās funkcijas

    • Ātruma pogas 1 un 2 – skaidri izvēlēts lēnais vai ātrais režīms
    • Vairākas virzienu pogas – vairākas celtņa kustības no vienas pults
    • STOP – atslēdz galveno kontaktoru caur MAIN releju
    • START – sistēma neieslēdzas tikai no virziena pogas nospiešanas
    • 32 bitu drošības kods – raidītājs sasaistīts tikai ar savu uztvērēju
    • LED indikācija – redzams pults stāvoklis un raidīšana

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-F21-E1-TX – 6 pogas + START/STOP, bet 1 ātrums un uztvērējs 24–440 V AC/DC.
    • ES-24-8D – 8 divpakāpju pogas – ātrums mainās ar nospiešanas pakāpi, uztvērēja releji 10 A, 250 V AC.
    • LCC-202 – Tikai 2 divpakāpju pogas (augšup / lejup), arī uztvērējs 230 V AC.
    • ES-21-4D – Kompakta pults ar 4 divpakāpju pogām divām kustībām.

    Kur tiek izmantots?

    • Tilta un portālceltņi ar vairākām kustībām
    • 2 ātrumu telferi ar elektriskiem ratiņiem
    • Celtņi ar frekvences pārveidotājiem
    • Ražošanas un montāžas cehi
    • Daudzpogu vadu pults nomaiņa 230 V AC ķēdē

    Lietošana pēc vajadzības

    Elektromontierim
    Uztvērējs 230 V AC ar jau pievienotu 1,3 m kabeli – ērti pieslēgt esošam sadalnim vai kārbai.
    Ražošanas uzņēmumam
    Vairākas kustības un 2 ātrumi no vienas pults – operatoram nav jāpāriet uz citu vadību.
    Būvlaukumam / noliktavai
    Vadība līdz 100 m atklātā vietā – operators izvēlas drošu vietu un redz kravu.

    Praktisks pielietojums

    Ja celtnis ceļ, brauc ar ratiņiem un tiltu, bet motorus vada frekvences pārveidotāji, tad ES-F21-E2B-8 pogas 1 un 2 pārslēdz pārveidotāja ātruma ieeju, bet virzienu pogas vada kustības.

    Plusi

    • 2 ātrumi, izvēlami ar atsevišķām pogām
    • 12 pogas vairākām kustībām
    • Uztvērējs 230 V AC ar 1,3 m kabeli
    • 32 bitu drošības kods
    • Raidītājs IP65, −40…+85 °C

    Mīnusi / ierobežojumi

    • Uztvērējs tikai 230 V AC – citam spriegumam izvēlieties ES-F21-E1-TX (24–440 V AC/DC, 1 ātrums)
    • Pogas 3 un 4 netiek izmantotas – neplānojiet uz tām papildu funkcijas (sirēna, apgaismojums)
    • VHF 310–331 MHz versija nav standarta ES SRD josla – Eiropā izvēlieties UHF versiju
    • Uztvērēja releju strāva nav norādīta – uztvērējs tikai kontaktoru spolēm

    Drošības un montāžas piezīmes

    • Uztvērēja releji slēdz tikai kontaktoru spoles vai frekvences pārveidotāja ieejas, nevis motorus tieši.
    • Uztvērēja barošana 230 V AC – kontaktoru spolēm jābūt 230 V AC.
    • MAIN releju pieslēdziet galvenā kontaktora KM0 ķēdē – STOP un savienojuma zudumam jāaptur celtnis (EN 60204-32).
    • Gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē.
    • 2 ātrumiem vajag 2 ātrumu motoru vai frekvences pārveidotāju; ātrā ātruma kontaktoram jāieslēdzas tikai kopā ar virzienu.
    • Pirms montāžas vai remonta atslēdziet ievadslēdzi un nobloķējiet to (LOTO).

    Ātrs izvēles ceļvedis

    12 pogas
    2 ātrumi
    230 V AC
    IP65

    Pārbaudiet pirms pasūtīšanas:

    • Kontaktoru spoļu spriegums = 230 V AC (uztvērēja barošana).
    • Frekvence: VHF 310–331 MHz – pārbaudiet, vai tā ir atļauta jūsu valstī; ES tirgum pasūtiet UHF versiju.
    • Cik kustību un vai motors ir 2 ātrumu vai ar frekvences pārveidotāju.

    BUJ

    Kā pārslēdz ātrumu?
    Ar atsevišķām pogām 1 un 2. Vajag 2 ātrumu motoru vai frekvences pārveidotāju.
    Kam paredzētas pogas 3 un 4?
    Šajā versijā tās netiek izmantotas.
    Vai uztvērēju var barot no 24 V vai 400 V?
    Nē, uztvērējs ir 230 V AC. Citam spriegumam izvēlieties ES-F21-E1-TX (24–440 V AC/DC).
    Kas notiek, ja pazūd savienojums?
    Uztvērējs atslēdz MAIN releju un galveno kontaktoru, celtnis apstājas. Pārbaudiet to pēc montāžas.
    Kāds ir darbības attālums?
    Līdz 100 m atklātā vietā. Metāla konstrukcijas un sienas attālumu samazina.
    Kādas baterijas izmanto?
    2 × AA sārma baterijas.

    ES-F21-E2B-8 – 12 pogas, 2 ātrumi, 230 V AC

    Daudzpogu bezvadu pults vairākām celtņa kustībām ar ātruma izvēli pogām 1 un 2 un 230 V AC uztvērēju. Eiropai pasūtiet UHF versiju un pārbaudiet kanāla atļauju.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
