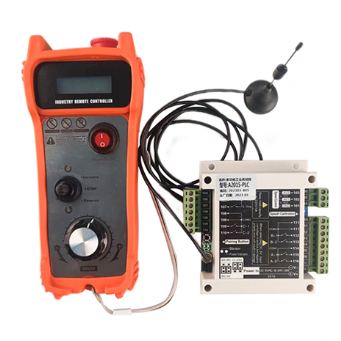

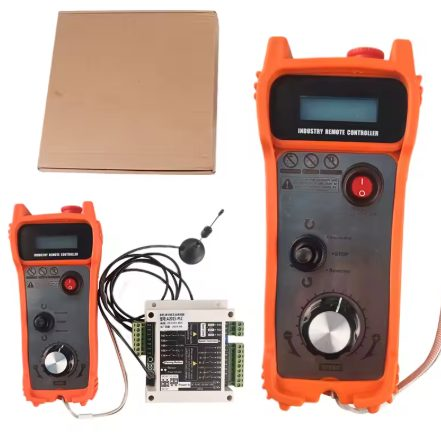

  • Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 6 kanāli | līdz 100 m | 12/24 V DC, 36/48/220/380 V AC | IP66 | F21-2S-b3ce
    Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 6 kanāli | līdz 100 m | 12/24 V DC, 36/48/220/380 V AC | IP66 | F21-2S-b3ce 1

    Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 6 kanāli | līdz 100 m | 12/24 V DC, 36/48/220/380 V AC | IP66 | F21-2S-b3ce

    Kods: F21-2S-b3ce
    Jautāt
    Cena 127.05 € ar PVN
    ( 105.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Celtņa radio pults ar 2 raidītājiem un vienu 6 kanālu uztvērēju, IP66, −35…+80 °C. Uztvērējs 12/24 V DC vai 36/48/220/380 V AC versijās – vienu celtni var vadīt no divām vietām.

  • Apraksts

    Celtņa radio vadības komplekts: 2 raidītāji, 6 kanālu uztvērējs, IP66

    F21-2S-b3ce – bezvadu celtņa vadības komplekts no diviem raidītājiem un viena 6 kanālu uztvērēja. Raidītājs pa radio nosūta komandu, uztvērēja releji saslēdz kanālus, bet kanāli ieslēdz kontaktoru spoles. Motorus komutē kontaktori, nevis uztvērējs.

    Galvenā doma:
    Divi raidītāji vienam uztvērējam noder, ja celtni vada divi operatori dažādās maiņās vai zonās, vai ja vajadzīga rezerves pults. Uztvērējs IP66 un darba temperatūra −35…+80 °C der arī āra laukumiem.
    Raidītāji
    2 gab.
    Kanāli
    6
    Attālums
    līdz ~100 m
    Aizsardzība
    IP66

    Darbības princips

    Uztvērēju montējiet uz celtņa vai telfera, tuvāk vadības sadalnei. Uztvērēja barošanu izvēlieties pēc vadības ķēdes sprieguma (12/24 V DC vai 36/48/220/380 V AC), releju kontaktus pieslēdziet kontaktoru spoļu ķēdēm.

    Avārijas apturēšanas kanālu pieslēdziet tā, lai tas atslēgtu galveno kontaktoru KM0. Sakaru zudumam jāaptur celtnis – pirms palaišanas pārbaudiet to ar abiem raidītājiem.

    Operators vada celtni no droša attāluma līdz ~100 m atklātā telpā, bet otrs raidītājs paliek citā zonā vai rezervē.

    Kāpēc izvēlēties F21-2S-b3ce?
    Viens uztvērējs un divi raidītāji – nav jāpērk otrs komplekts, ja vienu celtni vada vairāki cilvēki. Plašā uztvērēja spriegumu izvēle ļauj to pielāgot esošajai vadības ķēdei.

    Tehniskā specifikācija

    Preces veids Bezvadu celtņa vadības pults
    Modelis F21-2S-b3ce
    Komplektācija 2 raidītāji + 1 uztvērējs
    Vadības kanāli 6
    Vadības attālums līdz ~100 m atklātā telpā
    Uztvērēja barošana 12/24 V DC vai 36/48/220/380 V AC, 50–60 Hz (pēc versijas)
    Aizsardzības klase IP66
    Darba temperatūra −35…+80 °C

    Galvenās funkcijas

    • 2 raidītāji vienam uztvērējam – vadība no divām vietām vai rezerves pults
    • 6 vadības kanāli – celšanai un pārvietošanai ar atsevišķu STOP kanālu
    • IP66 – aizsardzība pret putekļiem un spēcīgām ūdens strūklām
    • −35…+80 °C – neapsildāmām telpām un darbam ārā
    • Uztvērējs 12/24 V DC vai 36–380 V AC – pielāgojams esošajai vadības ķēdei

    Ar ko atšķiras no līdzīgiem modeļiem?

    • EL-F21-2S-TX – 1 raidītājs (▲, ▼, START + magnētiska STOP atslēga), uztvērējs 24–440 V AC/DC, IP65
    • ES-E1738-315B – arī 2 raidītāji, bet modulārs uztvērējs bez korpusa, 315 MHz, 100–240 V AC
    • ES-F21-E1-TX – 1 raidītājs ar 6 pogām + START/STOP, uztvērējs 24–440 V AC/DC, IP65

    Kur izmanto?

    • Tilta un piekārtie celtņi ar vairākiem operatoriem
    • Elektriskie telferi ražošanas cehos
    • Āra celtņi un kravu laukumi
    • Noliktavas, kur celtni izmanto dažādas maiņas
    • Remontdarbnīcas, kur vajadzīga rezerves pults

    Lietošana pēc vajadzības

    Elektromontētājam
    viens uztvērējs, viena montāžas vieta – divas pultis
    Ražošanas uzņēmumam
    otrs raidītājs samazina dīkstāvi, ja pults pazaudēta vai lādējas
    Būvlaukumam / noliktavai
    IP66 un −35…+80 °C – darbs ārā visu gadu

    Praktisks pielietojums

    Ja vienu tilta celtni izmanto divas maiņas, katrai maiņai ir savs raidītājs, bet uztvērējs paliek viens. Uztvērēju izvēlas atbilstoši celtņa vadības ķēdei, piemēram, 48 V AC, un pieslēdz esošo kontaktoru spolēm.

    Plusi

    • 2 raidītāji komplektā
    • IP66 un plašs temperatūras diapazons
    • Daudz uztvērēja barošanas sprieguma versiju
    • Vadības attālums līdz ~100 m

    Mīnusi / ierobežojumi

    • Radio frekvence un pogu izkārtojums nav norādīti – precizējiet pirms pasūtīšanas
    • Uztvērēja versija (spriegums) jāizvēlas iepriekš
    • Ja vajag universālu 24–440 V AC/DC uztvērēju – izvēlieties EL-F21-2S-TX vai ES-F21-E1-TX

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles – motoru strāvu caur tiem nelaidiet.
    • Uztvērēja barošanas spriegumam jāsakrīt ar vadības ķēdes un kontaktoru spoļu spriegumu.
    • Avārijas apturēšanas kanāls atslēdz galveno kontaktoru KM0; sakaru zudumam jāaptur celtnis (EN 60204-32).
    • Organizējiet darbu tā, lai vienlaikus celtni vadītu tikai viens operators.
    • Gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē.
    • Pirms montāžas vai remonta – LOTO uz ievada slēdža.

    Ātrs izvēles ceļvedis

    2 raidītāji
    6 kanāli
    līdz ~100 m
    IP66

    Pārbaudiet pirms pasūtīšanas:

    • Kāds ir kontaktoru spoļu spriegums – pēc tā izvēlieties uztvērēja versiju (12/24 V DC vai 36/48/220/380 V AC).
    • Precizējiet radio frekvenci un pārbaudiet, vai tā ir atļauta jūsu valstī.
    • Cik virzienu un ātrumu vajag: 6 kanāli pietiek celšanai un pārvietošanai ar vienu ātrumu un STOP kanālam.

    BUJ

    Cik raidītāju ir komplektā?
    Divi raidītāji un viens uztvērējs. Abi raidītāji vada vienu uztvērēju.
    Vai var vadīt ar abiem raidītājiem vienlaikus?
    Neiesakām. Organizējiet darbu tā, lai celtni vadītu viens operators, bet otrs raidītājs būtu izslēgts vai rezervē.
    Kuru uztvērēja versiju izvēlēties?
    To, kas sakrīt ar celtņa vadības ķēdes spriegumu: 12/24 V DC vai 36/48/220/380 V AC. Pasūtot norādiet vajadzīgo spriegumu.
    Kādā attālumā darbojas?
    Līdz ~100 m atklātā telpā. Cehos ar metāla konstrukcijām attālums var būt mazāks.
    Vai der darbam ārā?
    Jā, norādīta IP66 aizsardzība un −35…+80 °C darba temperatūra. Uztvērēju montējiet tā, lai pie kabeļu ievadiem nekrātos ūdens.
    Vai motoru var pieslēgt tieši uztvērējam?
    Nē. Uztvērēja releji komutē kontaktoru spoles, bet motora strāvu – kontaktori ar termisko aizsardzību.

    F21-2S-b3ce – divas pultis vienam celtnim

    Komplekts no 2 raidītājiem un 6 kanālu uztvērēja, IP66, līdz ~100 m. Pirms pasūtīšanas precizējiet uztvērēja spriegumu un radio frekvenci.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
