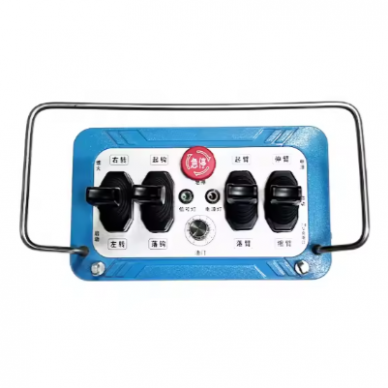

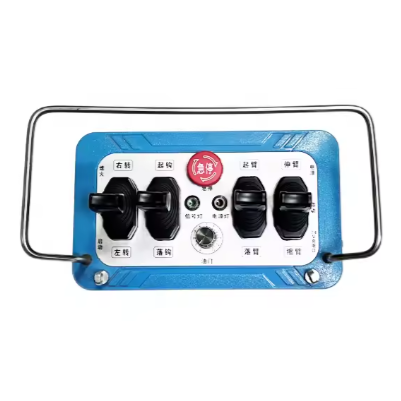

  • Jauns   Bezvadu celtņa vadības pults | 4 sviras, proporcionāla vadība | 12/24 V DC | ES-D1

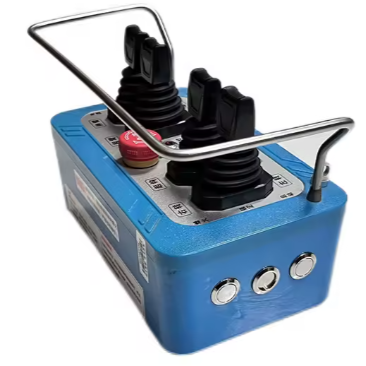

    Jauns   Bezvadu celtņa vadības pults | 4 sviras, proporcionāla vadība | 12/24 V DC | ES-D1 1

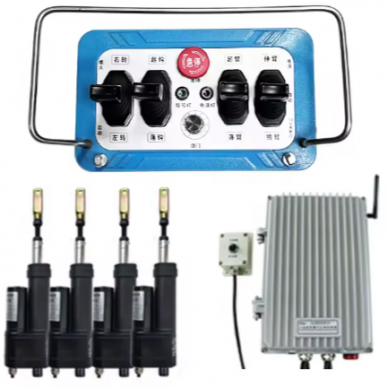

    Jauns   Bezvadu celtņa vadības pults | 4 sviras, proporcionāla vadība | 12/24 V DC | ES-D1 2

    Bezvadu celtņa vadības pults | 4 sviras, proporcionāla vadība | 12/24 V DC | ES-D1

    Kods: ES-D1
    Jautāt
    Cena 2178.00 € ar PVN
    ( 1800.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Radio pults ar 4 proporcionālām svirām vienmērīgai vairāku asu vadībai un pagriežamu avārijas STOP. Uztvērējs 12/24 V DC mobilajai tehnikai, vadība līdz 500 m.

  • Apraksts

    Bezvadu 4 sviru celtņa pults ES-D1 – proporcionāla vadība, 12/24 V DC

    ES-D1 ir radio vadības komplekts (raidītājs + uztvērējs) ar četrām proporcionālām svirām mobilajiem celtņiem, manipulatoriem un citai tehnikai ar 12 V vai 24 V DC vadību. Raidītājs pārraida sviru stāvokli pa radio kanālu, uztvērēja izejas vada kontaktoru spoles, frekvences pārveidotāja vai hidraulisko vārstu ieejas, un tās – motorus vai cilindrus.

    Galvenā doma:
    Proporcionāla svira kustina kravu tik ātri, cik to noliecat: krava sāk kustēties maigi un apstājas bez raustīšanās. Četras sviras vienā raidītājā ļauj vadīt līdz četrām asīm vienlaikus, bet 12/24 V DC uztvērēju pieslēdz tieši mašīnas borta tīklam.
    Sviras
    4, proporcionālas
    Attālums
    līdz 500 m
    Uztvērējs
    12/24 V DC
    Raidītājs
    Li-Po akum. / AAA

    Darbības princips

    Uztvērēju uzstāda uz mašīnas un baro ar 12 V vai 24 V DC no borta tīkla – tādam pašam spriegumam jābūt vadāmajām spolēm vai vārstiem. Uztvērēja izejas pieslēdz vadības ķēdei: kontaktoru spolēm, frekvences pārveidotāja ieejām vai proporcionālo hidraulisko vārstu vadībai, bet STOP – galvenā kontaktora (KM0) vai mašīnas avārijas apturēšanas ķēdē.

    Avārijas STOP nofiksējas, to nospiežot, un tiek atbrīvots, pagriežot – mašīna neieslēgsies, kamēr STOP nav apzināti atbrīvots. Svirai esot neitrālā stāvoklī, kustība apstājas; zūdot radio sakariem, uztvērējam jāatslēdz izejas un mašīnai jāapstājas.

    Operators var stāvēt līdz 500 m attālumā atklātā vietā un vadīt vairākas kustības vienlaikus, redzot kravu un apkārtni. Raidītājs darbojas ar uzlādējamu litija polimēru akumulatoru vai AAA baterijām.

    Kāpēc izvēlēties ES-D1?
    Proporcionāla vairāku asu vadība mobilajai tehnikai bez kabeļa un bez papildu barošanas avota – uztvērēju baro no 12/24 V DC tīkla. Aizsargrāmis ap svirām pasargā no triecieniem un nejaušas pakustināšanas.

    Tehniskā specifikācija

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis ES-D1
    Komplektācija 1 raidītājs + 1 uztvērējs
    Vadības elementi 4 proporcionālas sviras + pagriežams avārijas STOP
    Vadība proporcionāla
    Vadības attālums līdz 500 m atklātā vietā
    Uztvērēja barošana 12 V / 24 V DC (versiju apstipriniet pasūtot)
    Raidītāja barošana litija polimēru akumulators vai AAA baterijas
    Raidītāja konstrukcija aizsargrāmis ap svirām
    Atbilstība CE; ražotājs sertificēts atbilstoši ISO 9001

    Galvenās funkcijas

    • 4 proporcionālas sviras – līdz 4 asīm ar vienmērīgu ātruma regulēšanu
    • Pagriežams avārijas STOP – nofiksējas, nospiežot, atbrīvojas tikai pagriežot
    • Līdz 500 m – vadība no attāluma atklātā laukumā
    • 12/24 V DC uztvērējs – barošana no mašīnas borta tīkla
    • Li-Po akumulators vai AAA – divi raidītāja barošanas varianti
    • Aizsargrāmis – pasargā sviras no triecieniem un nejaušas pakustināšanas

    Ar ko atšķiras no līdzīgiem modeļiem?

    • EL-F24-60 – 2 kursorsviras ar 5 ātrumiem katra, universāls 12–440 V AC/DC uztvērējs, līdz 100 m
    • ES-Q5000 – pie jostas nēsājams raidītājs ar kursorsviru vadību, 315 MHz
    • ES-YLB12 / ES-YLB24 – atsevišķa sērija hidrauliskajai tehnikai
    • ES-F23-BB – pogu pults ar 10 pogām, 1 ātrums, 24–440 V AC/DC

    Kur izmanto?

    • Uz kravas automašīnām uzstādīti celtņi un manipulatori
    • Hidrauliskā tehnika ar 12 V vai 24 V DC vadību
    • Mežsaimniecības un lauksaimniecības tehnika ar vairākām kustībām
    • Mobilās vinčas un pacelšanas platformas
    • Celtņi ar frekvences pārveidotājiem, kuriem vajag vienmērīgu ātrumu
    • Būvlaukumu celšanas iekārtas, ko vada no attāluma

    Izmantošana pēc vajadzības

    Elektromontierim
    Uztvērēju pieslēdz 12/24 V DC borta tīklam, izejas – esošajai vadības ķēdei; iepriekš salīdziniet izeju tipu ar vārstiem vai frekvences pārveidotāju.
    Ražošanas uzņēmumam
    Vienmērīgs ātrums samazina kravas šūpošanos un triecienus pret konstrukcijām.
    Būvlaukumam / noliktavai
    Līdz 500 m attālums un vairākas kustības vienlaikus – operators stāv tur, kur droši un viss redzams.

    Praktiskais pielietojums

    Ja uz kravas automašīnas uzstādīts hidraulisks manipulators ar 24 V DC vadību un proporcionāliem vārstiem, ES-D1 uztvērēju pieslēdz 24 V DC borta tīklam, četras sviras piešķir izlices pacelšanai, pagriezienam, teleskopam un vinčai, bet STOP – avārijas apturēšanas ķēdē. Pirms tam pārbauda, vai uztvērēja izeju tips der vārstu vadībai.

    Plusi

    • Proporcionāla, vienmērīga kustību vadība
    • 4 sviras – līdz 4 asīm vienlaikus
    • Līdz 500 m atklātā vietā
    • Uztvērēju baro no 12/24 V DC borta tīkla
    • Pagriežams avārijas STOP un aizsargrāmis

    Mīnusi / ierobežojumi

    • Tikai 12/24 V DC uztvērējs – 230 V AC vai 24–440 V ķēdēm izvēlieties EL-F24-60 (12–440 V AC/DC)
    • Proporcionālai vadībai vajag saderīgas frekvences pārveidotāja vai proporcionālo vārstu ieejas
    • Radio frekvence un IP specifikācijā nav norādīti – pārbaudiet pirms pasūtīšanas
    • Vienkāršam viena ātruma celtnim pietiek ar pogu pulti, piemēram, ES-F23-BB

    Drošības un montāžas piezīmes

    • Uztvērēja izejas komutē tikai kontaktoru spoles, frekvences pārveidotāja vai vārstu vadības ieejas – motorus tieši nepieslēdziet
    • STOP izeju pieslēdziet galvenā kontaktora (KM0) vai mašīnas avārijas apturēšanas ķēdē; zūdot sakariem, mašīnai jāapstājas (EN 60204-32)
    • Gala slēdži (SQ) un pretējo virzienu bloķēšana paliek ķēdē
    • Proporcionālo ātrumu parasti realizē ar frekvences pārveidotāju vai proporcionāliem vārstiem – iestatiet minimālo un maksimālo ātrumu
    • Pirms montāžas vai remonta atslēdziet ievadslēdzi vai akumulatora slēdzi un piemērojiet LOTO
    • Pēc montāžas pārbaudiet katras sviras virzienu, neitrālo stāvokli un STOP darbību

    Ātrais izvēles ceļvedis

    4 proporcionālas sviras
    līdz 500 m
    12/24 V DC
    Li-Po / AAA

    Pārbaudiet pirms pasūtīšanas:

    • Vadības ķēdes spriegums ir 12 V vai 24 V DC un atbilst uztvērēja versijai
    • Radio frekvence (norādīta uz uztvērēja etiķetes) – pārbaudiet, vai frekvence ir atļauta jūsu valstī
    • Cik asis vadīsiet un vai frekvences pārveidotāja vai vārstu ieejas der uztvērēja izeju tipam

    BUJ

    Ko nozīmē proporcionāla vadība?
    Kustības ātrums atkarīgs no tā, cik svira noliekta: nedaudz – lēni, līdz galam – ātri. Tam vajag frekvences pārveidotāju vai proporcionālus vārstus.
    Vai ES-D1 der 230 V AC celtnim?
    Uztvērēju baro ar 12/24 V DC. Celtņiem ar 230 V AC vai citu augstāku vadības spriegumu izvēlieties EL-F24-60 ar 12–440 V AC/DC uztvērēju.
    Kādā attālumā darbojas pults?
    Līdz 500 m atklātā vietā. Ēkas, metāla konstrukcijas un reljefs attālumu samazina.
    Ar ko darbojas raidītājs?
    Ar uzlādējamu litija polimēru akumulatoru vai AAA baterijām.
    Kā atbrīvot avārijas STOP?
    Nospiests STOP nofiksējas; to atbrīvo, pagriežot pogu. Pēc tam mašīnu var atkal sagatavot darbam.
    Kas notiek, ja zūd radio sakari?
    Uztvērējam jāatslēdz izejas un mašīnai jāapstājas. Palaišanas laikā tas obligāti jāpārbauda.

    ES-D1 īsumā

    4 proporcionālu sviru radio pults ar pagriežamu avārijas STOP, 12/24 V DC uztvērēju un vadību līdz 500 m – mobilajiem celtņiem un hidrauliskajai tehnikai. Pieslēdz caur kontaktoriem, frekvences pārveidotāju vai vārstiem.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
