    Bezvadu proporcionālā vadības pults | 9 vadības funkcijas | 433 MHz | uztvērējs 24 V DC | IP66 | ES-BT500

    Kods: ES-BT500
    Jautāt
    Cena 1452.00 € ar PVN
    ( 1200.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Jostas tipa proporcionālā pults ar 9 vadības funkcijām (sviras un pārslēgi) hidrauliskajai tehnikai. 433 MHz, līdz ~500 m, uztvērējs 24 V DC, IP66, 2 akumulatori.

  • Apraksts

    Bezvadu proporcionālā vadības pults: 9 vadības funkcijas, 433 MHz, IP66

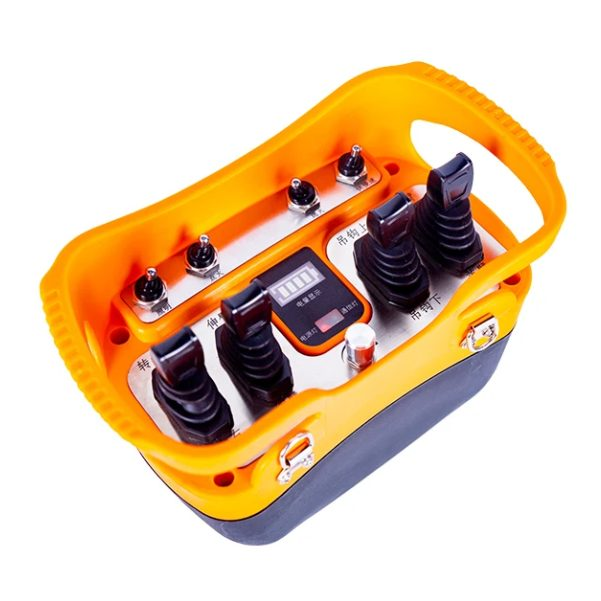

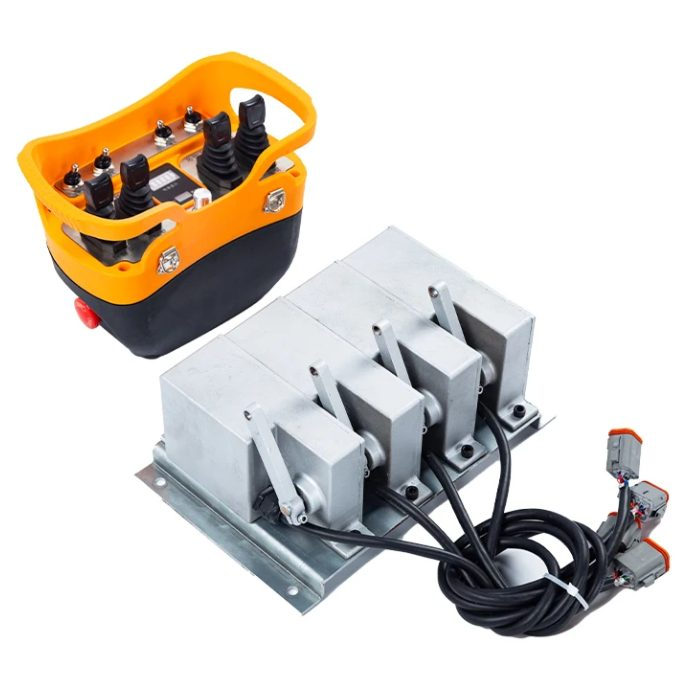

    ES-BT500 ir jostas tipa bezvadu pults ar 9 vadības funkcijām hidrauliskajiem manipulatoriem, hidrauliskajai tehnikai un celtņiem ar frekvences pārveidotājiem. Sviras stāvoklis pa radio (433 MHz) tiek nodots uztvērējam, un uztvērēja izejas vada hidrauliskā sadalītāja proporcionālos solenoīdus vai frekvences pārveidotāja ieejas. Uztvērēja barošana – 24 V DC.

    Galvenā doma:
    Proporcionālā vadība nozīmē, ka kustības ātrums atkarīgs no sviras novirzes: nedaudz novirzot, krava kustas lēni un precīzi, līdz galam – ar pilnu ātrumu. Sviras un pārslēgi kopā nodrošina 9 vadības funkcijas: ar svirām vada kustības, ar pārslēgiem – režīmus vai papildu funkcijas. Komplektā 2 akumulatori – kamēr viens lādējas, otrs strādā.
    Vadības elementi
    9 vadības funkcijas
    Radio
    433 MHz
    Uztvērējs
    24 V DC
    Aizsardzība
    IP66

    Darbības princips

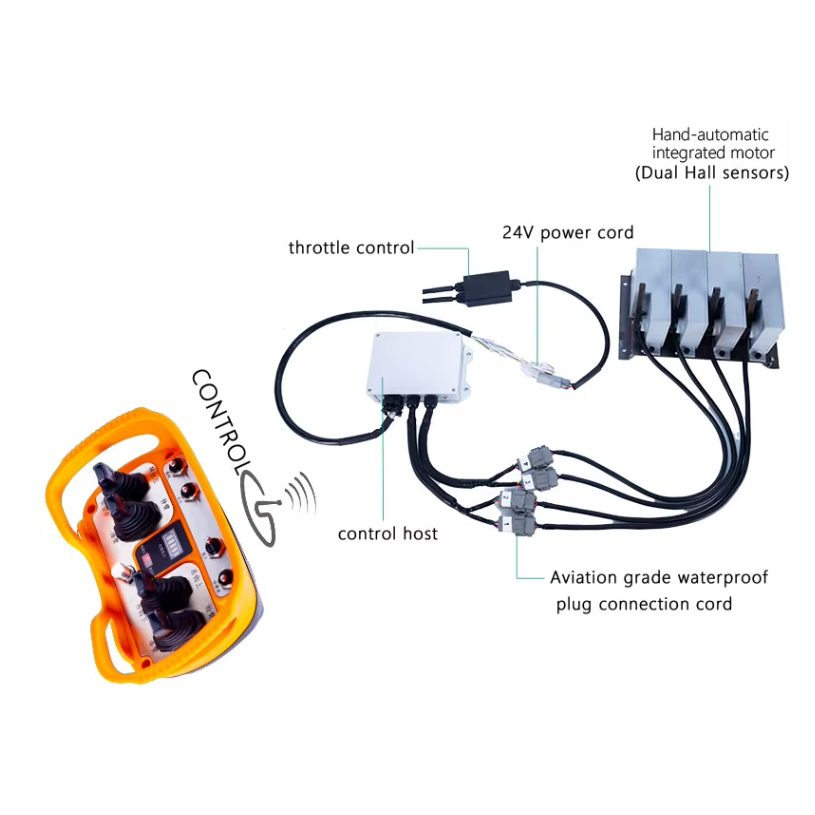

    Uzstādiet uztvērēju uz mašīnas tuvāk sadalītājam vai vadības skapim un pievadiet 24 V DC caur atsevišķu drošinātāju. Katras sviras virzienu piesaistiet sadalītāja sekcijai vai frekvences pārveidotāja virziena un ātruma ieejām.

    Avārijas STOP atslēdz vārstu barošanu vai sūkņa piedziņu, bet celtnim ar frekvences pārveidotāju – galveno kontaktoru KM0. Zaudējot radio sakarus, visas izejas atgriežas neitrālā stāvoklī un kustība apstājas – pārbaudiet to, palaižot sistēmu.

    Operators vada no vietas, no kuras vislabāk redz kravu, līdz ~500 m atklātā vietā, un vienmērīga paātrināšana un bremzēšana samazina kravas šūpošanos un triecienus konstrukcijai.

    Kāpēc izvēlēties ES-BT500?
    Viena pults ar 9 vadības funkcijām proporcionālai vadībai – operatoram vairs nav jāstāv pie mašīnas svirām. Vadības attālums līdz ~500 m, darbs no −35 °C un pastiprināta neilona korpuss der skarbiem apstākļiem ārā.

    Tehniskās specifikācijas

    Preces veids Bezvadu proporcionālā vadības pults
    Modelis ES-BT500

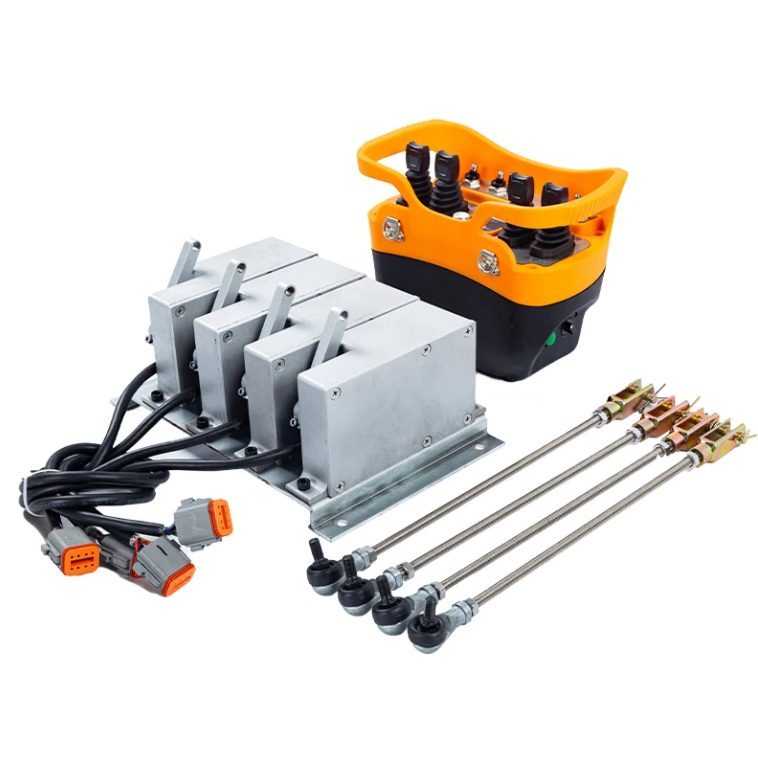

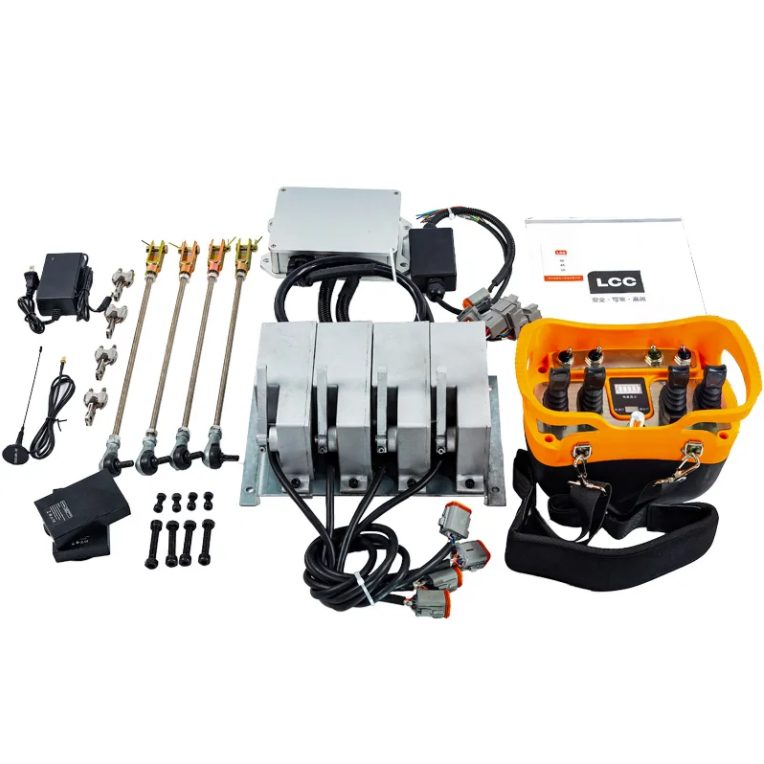

    Komplektācija raidītājs, uztvērējs, 2 akumulatori, 220 V lādētājs
    Raidītāja tips Jostas tipa, ar rokturiem

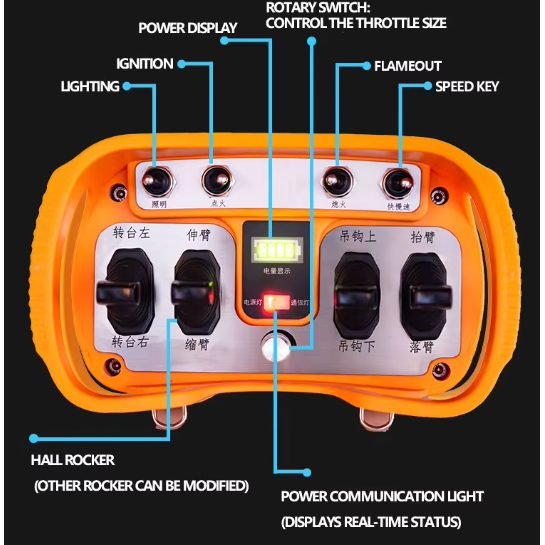

    Vadības elementi 9 vadības funkcijas: proporcionālās sviras un pārslēgi, akumulatora indikators
    Vadības tips Proporcionāls
    Radio frekvence 433 MHz
    Raidītāja jauda < 100 mW
    Vadības attālums līdz ~500 m atklātā vietā
    Uztvērēja barošana 24 V DC
    Raidītāja akumulators litija 8,4 V / 2200 mAh, 2 gab. komplektā
    Lādētājs 220 V AC, komplektā
    Aizsardzības klase IP66
    Darba temperatūra −35…+40 °C
    Korpuss pastiprināts neilons
    Raidītāja izmēri 180 × 145 × 247 mm

    Galvenās funkcijas

    • 9 vadības funkcijas – proporcionālās sviras kustībām un pārslēgi režīmiem
    • 433 MHz radio – ES SRD josla, līdz ~500 m atklātā vietā, raidītāja jauda < 100 mW
    • Akumulatora indikators – operators redz, kad mainīt akumulatoru
    • 2 litija akumulatori 8,4 V / 2200 mAh – darbs bez dīkstāves, mainot akumulatorus
    • Uztvērējs 24 V DC – der 24 V borta tīklam un vadības skapjiem
    • IP66, −35…+40 °C – pastiprināta neilona korpuss darbam ārā

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-CRC687 – 7 proporcionālās sviras, līdz ~300 m, IP68
    • ES-D1 – 4 sviras, līdz 500 m – celtņiem ar vienkāršāku vadību
    • ES-YLB24 – 4 sviras un LCD displejs, 24 V DC, IP67

    Kur tiek izmantots?

    • Hidrauliskie manipulatori uz kravas automašīnām
    • Kokmateriālu un metāllūžņu iekraušanas manipulatori
    • Hidrauliskā būvniecības un komunālā tehnika
    • Tilta un portāla celtņi ar frekvences pārveidotājiem
    • Vecākas tehnikas modernizācija – manuālo sviru papildināšana ar radio vadību

    Lietojums pēc vajadzības

    Elektromontierim
    uztvērējs pieslēdzams pie 24 V DC un sadalītāja spolēm vai pārveidotāja ieejām, sviras piesaista pēc shēmas
    Ražošanas uzņēmumam
    precīza kravas novietošana mazā ātrumā bez papildu signalizētāja
    Būvlaukumam / noliktavai
    operators izvēlas drošu vietu ar labu redzamību

    Praktiskais pielietojums

    Ja tilta celtnis ar frekvences pārveidotājiem ziemā strādā āra noliktavā, tad ES-BT500 sviras pieslēdz pārveidotāju virziena un ātruma ieejām, pārslēgus – režīmiem, bet avārijas STOP atslēdz galveno kontaktoru KM0. Otrais akumulators ļauj nostrādāt visu maiņu.

    Plusi

    • 9 vadības funkcijas vienā pultī
    • 433 MHz, līdz ~500 m
    • 2 akumulatori un lādētājs komplektā
    • Darbs no −35 °C
    • IP66, pastiprināta neilona korpuss

    Mīnusi / ierobežojumi

    • Daudzfunkciju pulti jāpiesaista pēc shēmas, sviras jāmarķē un operators jāapmāca
    • Uztvērējs tikai 24 V DC – 12 V DC tehnikai izvēlieties ES-YLB12
    • Uztvērēja izejas jāsaskaņo ar sadalītāju vai frekvences pārveidotāju
    • Celtņiem ar vienkāršu kontaktoru vadību pietiek ar pogu pulti, piemēram, ES-24-8D

    Drošības un montāžas piezīmes

    • Uztvērēja izejas paredzētas vadības ķēdei: vārstu spolēm un pārveidotāja ieejām. Sūkņa vai celtņa motorus pieslēdziet tikai caur kontaktoru.
    • Uztvērēja barošana – 24 V DC caur atsevišķu drošinātāju; sadalītāja spolēm jāatbilst izejas spriegumam un strāvai.
    • Avārijas STOP atslēdz vārstu barošanu, sūkni vai galveno kontaktoru KM0; zaudējot sakarus, kustībai jāapstājas (EN 60204-32).
    • Gala slēdži (SQ), pārslodzes aizsardzība un hidrauliskie drošības vārsti paliek ķēdē – radio pults tos neaizstāj.
    • Izmantojiet sadalītāju ar atsperes atgriešanu neitrālā stāvoklī; DC spolēm bez slāpēšanas diodēm tās paredziet.
    • Pirms remonta atslēdziet ievadslēdzi vai borta barošanu, nobloķējiet (LOTO) un nolaidiet spiedienu hidrauliskajā sistēmā.

    Ātrās izvēles ceļvedis

    9 vadības funkcijas
    433 MHz
    24 V DC
    IP66

    Pārbaudiet pirms pasūtīšanas:

    • Sadalītāja spoļu tips (proporcionālās vai ON/OFF), spriegums un strāva vai pārveidotāja ieeju tips – atsūtiet datus, saskaņosim izejas.
    • Vadības ķēdes spriegums – uztvērējs 24 V DC; 12 V DC tehnikai izvēlieties ES-YLB12.
    • Cik hidraulisko funkciju un papildu pārslēgumu nepieciešams – izvēlēsimies pulti ar atbilstošu sviru skaitu.

    BUJ

    Ko nozīmē proporcionālā vadība?
    Kustības ātrums mainās vienmērīgi atkarībā no sviras novirzes. Kravu var pacelt un nolikt saudzīgi, bez raustīšanās.
    Vai der celtnim ar frekvences pārveidotāju?
    Jā. Uztvērēja izejas pieslēdz pārveidotāja virziena un ātruma ieejām, un pārveidotāju iestata atbilstoši signāla tipam.
    Kas notiek, zaudējot radio sakarus?
    Visas izejas atgriežas neitrālā stāvoklī un kustība apstājas. Pārbaudiet to, palaižot sistēmu.
    Vai sūkņa vai celtņa motoru var pieslēgt tieši pie uztvērēja?
    Nē. Motorus komutē kontaktors, bet uztvērēja izejas paredzētas vadības ķēdei, vārstu spolēm un pārveidotājam.
    Cik akumulatoru ir komplektā?
    Divi litija akumulatori 8,4 V / 2200 mAh un 220 V lādētājs – kamēr viens lādējas, otrs strādā.
    Vai der darbam ārā?
    Jā, IP66 – aizsardzība pret putekļiem un spēcīgām ūdens strūklām, darba temperatūra no −35 °C. Uztvērēja antenu montējiet atklāti, ne aiz metāla paneļiem.

    ES-BT500 – proporcionālā pults ar 9 funkcijām

    Jostas tipa pults ar 9 vadības funkcijām, 433 MHz, līdz ~500 m, uztvērējs 24 V DC, IP66, 2 akumulatori komplektā. Atsūtiet sadalītāja vai pārveidotāja datus – saskaņosim izejas.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
