  • Jauns   Bezvadu celtņa vadības pults | 4 pogas + START/STOP + sēnes STOP | 1 ātrums | 868 MHz | 24–440 V AC/DC | ES-F21-4S+
    Jauns   Bezvadu celtņa vadības pults | 4 pogas + START/STOP + sēnes STOP | 1 ātrums | 868 MHz | 24–440 V AC/DC | ES-F21-4S+ 1
    Jauns   Bezvadu celtņa vadības pults | 4 pogas + START/STOP + sēnes STOP | 1 ātrums | 868 MHz | 24–440 V AC/DC | ES-F21-4S+ 2
    Jauns   Bezvadu celtņa vadības pults | 4 pogas + START/STOP + sēnes STOP | 1 ātrums | 868 MHz | 24–440 V AC/DC | ES-F21-4S+ 3

    Bezvadu celtņa vadības pults | 4 pogas + START/STOP + sēnes STOP | 1 ātrums | 868 MHz | 24–440 V AC/DC | ES-F21-4S+

    Kods: ES-F21-4S+
    Jautāt
    Cena 122.26 € ar PVN
    ( 101.05 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    YDBJ radio pults ar 4 virzienu pogām celšanai un ratiņiem (vai tiltam), ar START un STOP, papildus – grozāmā sēnes tipa avārijas STOP poga raidītāja augšpusē. 868 MHz, uztvērējs 24–440 V AC/DC, līdz ~250 m.

  • Apraksts

    Bezvadu 4 pogu celtņa pults ES-F21-4S+ ar sēnes STOP – 868 MHz, 24–440 V AC/DC

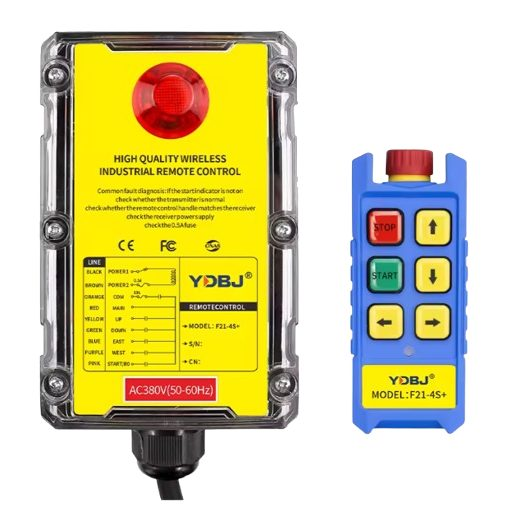

    ES-F21-4S+ – radio vadības komplekts (raidītājs + uztvērējs) telferiem un celtņiem, kur jāvada celšanu un vienu horizontālo asi – ratiņus vai tiltu. Nospiežot pogu, raidītājs pārraida komandu 868 MHz kanālā, uztvērēja relejs ieslēdz attiecīgā kontaktora spoli, bet motoru komutē kontaktors.

    Galvenā doma:
    Raidītājā ir ne tikai STOP poga, bet arī atsevišķa grozāmā sēnes tipa avārijas STOP poga augšpusē – to var nospiest ar plaukstu vai cimdā, neskatoties uz pulti. Ar to ES-F21-4S+ atšķiras no ES-F21-4SE, kurā ir tikai parastā STOP poga. Uztvērēja versija 24–440 V AC/DC diapazonā tiek izvēlēta pēc kontaktoru spoļu sprieguma (piem., 24 V, 230 V vai 400 V AC).
    Pogas
    4 + START/STOP + sēnes STOP
    Ātrumi
    1
    Radio
    868 MHz
    Uztvērējs
    24–440 V AC/DC

    Darbības princips

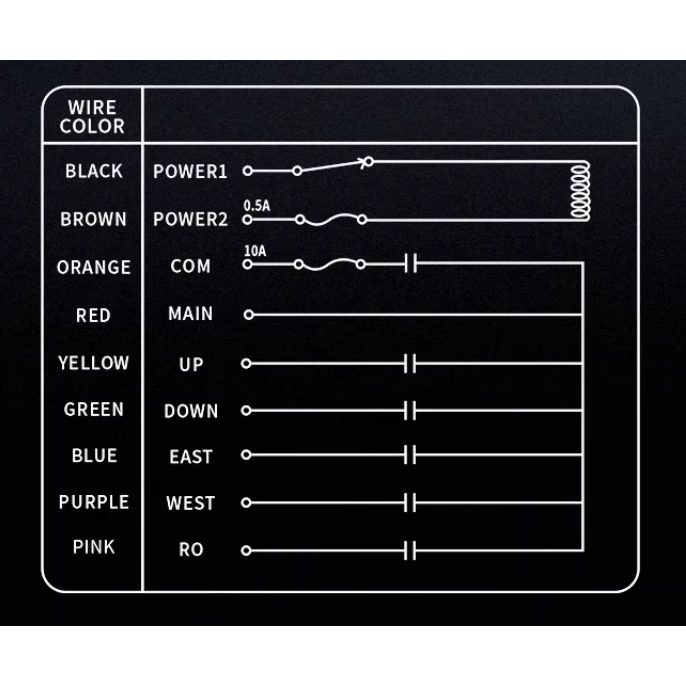

    Uztvērēju piestiprina pie celtņa vai telfera un baro ar vadības ķēdes spriegumu – 24–440 V AC/DC diapazonā izvēlētajai versijai jāsakrīt ar kontaktoru spoļu spriegumu. Uztvērēja izejas pieslēdz virzienu kontaktoru spolēm un galvenā kontaktora (KM0) ķēdei; gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē.

    START ieslēdz uztvērēju un KM0, STOP vai grozāmā sēnes STOP to atslēdz un pārtrauc visas kustības. Virzienu pogas darbojas, kamēr tās tur nospiestas. Zūdot radio sakariem, uztvērējam jāatslēdz izejas un jāaptur celtnis (EN 60204-32) – to pārbauda palaišanā.

    Operators stāv tur, no kurienes vislabāk redz kravu – līdz ~250 m atklātā vietā, un avārijas apturēšana ir viena plaukstas kustība.

    Kāpēc izvēlēties ES-F21-4S+?

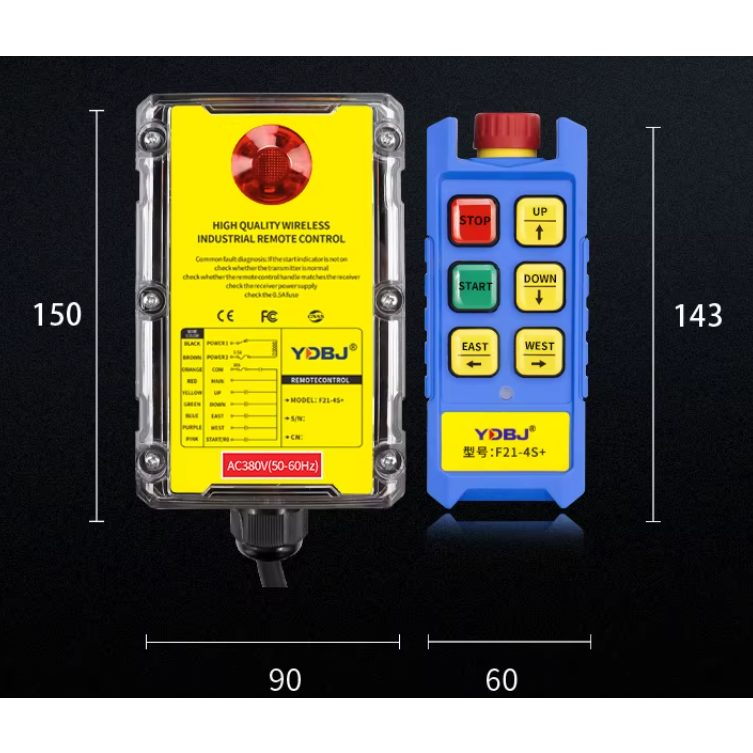

    Pults ar 4 pogām tiem, kam svarīgi, lai avārijas STOP būtu atsevišķs un viegli sataustāms. Raidītājs 143 × 60 mm, uztvērējs 150 × 90 mm – viegli novietojams uz telfera vai celtņa tilta.

    Tehniskā specifikācija

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis ES-F21-4S+ (YDBJ F21-4S+)
    Komplektācija 1 raidītājs + 1 uztvērējs

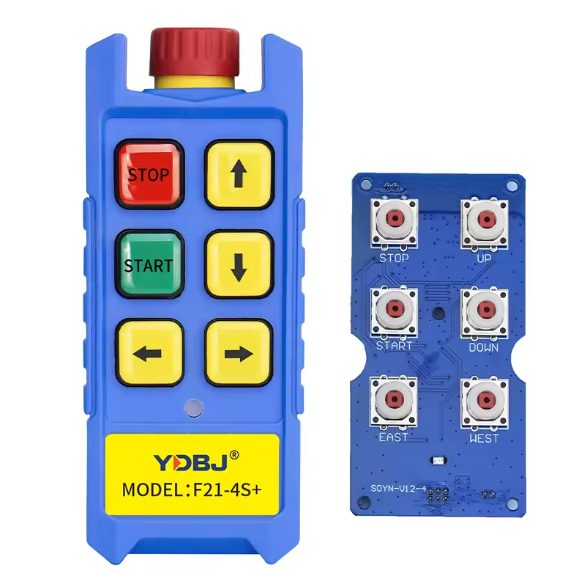

    Pogas UP, DOWN, EAST, WEST (virzieni) + START, STOP; grozāmā sēnes tipa avārijas STOP poga raidītāja augšpusē
    Ātrumi 1
    Radio frekvence 868 MHz
    Vadības attālums līdz ~250 m atklātā vietā
    Uztvērēja barošana 24–440 V AC/DC – versija tiek izvēlēta pēc vadības ķēdes sprieguma
    Raidītāja barošana baterijas
    Raidītāja izmēri 143 × 60 mm
    Uztvērēja izmēri 150 × 90 mm

    Galvenās funkcijas

    • 4 virzienu pogas – celšanu un vienu horizontālo asi – ratiņus vai tiltu
    • START un STOP – ieslēdz un atslēdz galveno kontaktoru KM0
    • Grozāmā sēnes STOP poga – atsevišķa avārijas apturēšana raidītāja augšpusē, nospiežama arī cimdos
    • 868 MHz radio – ES SRD josla tuva darbības attāluma vadībai
    • Uztvērējs 24–440 V AC/DC – versija pēc kontaktoru spoļu sprieguma
    • Līdz ~250 m – operators izvēlas drošu vietu atklātā vietā

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-F21-4SE – bez grozāmās sēnes STOP raidītājā, uztvērējs 12–440 V AC/DC, IP65
    • ES-F21-2S+ – 2 virzienu pogas, arī ar sēnes STOP raidītājā, līdz ~150 m
    • ES-F21-E1B(H) – 6 virzienu pogas, bez grozāmās sēnes STOP raidītājā
    • ES-21-4D – 4 virzienu pogas, 2 ātrumi (divpakāpju pogas)

    Kur izmanto?

    • Telferi ar elektriskajiem ratiņiem
    • Piekaramie un konsoles celtņi
    • Vinčas ar divām kustībām
    • Vadu pults ar 4 pogām nomaiņa pret radio pulti
    • Noliktavu un ražošanas cehu celšanas iekārtas

    Izmantošana pēc vajadzības

    Elektromontierim
    Vadības shēma paliek tā pati – uztvērēja izejas pieslēdz vadu pults pogu vietā kontaktoru spoļu ķēdē, uztvērēja versiju 24–440 V AC/DC diapazonā izvēlas pēc spolēm.
    Ražošanas uzņēmumam
    Operators strādā drošā attālumā no kravas, nav kabeļa, kas aizķeras un pārtrūkst. Atsevišķa sēnes STOP poga raidītājā – skaidrs avārijas apturēšanas elements.
    Būvlaukumam / noliktavai
    Rokas raidītājs un līdz ~250 m atklātā vietā – operators izvēlas drošu vietu ar labu kravas redzamību.

    Praktiskais pielietojums

    Ja telferi ar elektriskajiem ratiņiem vada 230 V AC spoles, pasūta 230 V AC uztvērēja versiju, UP/DOWN pieslēdz celšanas, EAST/WEST – ratiņu kontaktoru ķēdēm caur gala slēdžiem un NC bloķēšanu, STOP – KM0. Palaišanā pārbauda, vai STOP, sēnes STOP un sakaru zudums aptur abas kustības.

    Plusi

    • 4 virzienu pogas – celšanai un ratiņiem (vai tiltam)
    • 868 MHz – ES SRD josla
    • Uztvērējs 24–440 V AC/DC – versija pēc vadības ķēdes
    • Līdz ~250 m atklātā vietā
    • Atsevišķa grozāmā sēnes STOP poga raidītājā
    • Kompakts raidītājs 143 × 60 mm

    Mīnusi / ierobežojumi

    • Tikai 1 ātrums – 2 ātrumu motoram izvēlieties ES-21-4D
    • Tiltceltnim ar trim kustībām izvēlieties ES-F21-E1B(H) – 6 virzienu pogas
    • Uztvērējs no 24 V – 12 V DC ķēdei izvēlieties ES-F21-4SE (12–440 V AC/DC)
    • Releji vada tikai kontaktoru spoles – motoru tieši pie uztvērēja pieslēgt nedrīkst

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles – nepieslēdziet motoru tieši uztvērējam.
    • Uztvērēja barošanas versijai (24–440 V AC/DC diapazonā) jāsakrīt ar vadības ķēdes spriegumu.
    • STOP / MAIN izeja atslēdz galveno kontaktoru KM0; zūdot radio sakariem, celtnim jāapstājas (EN 60204-32) – pārbaudiet palaišanā.
    • Gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē – radio pults tos neaizstāj.
    • Pirms montāžas vai remonta atslēdziet ievadslēdzi un nobloķējiet to (LOTO).
    • Sēnes STOP atbrīvo, pagriežot – vispirms noskaidrojiet apturēšanas iemeslu, tikai tad atbrīvojiet un spiediet START.

    Ātrais izvēles ceļvedis

    4 pogas + sēnes STOP
    868 MHz
    24–440 V AC/DC
    līdz ~250 m

    Pārbaudiet pirms pasūtīšanas:

    • Pasūtot norādiet kontaktoru spoļu spriegumu – uztvērēja versija tiek izvēlēta 24–440 V AC/DC diapazonā.
    • 868 MHz – ES SRD josla; ja pulti izmantos ārpus ES, pārbaudiet, vai frekvence ir atļauta jūsu valstī.
    • Saskaitiet vajadzīgās kustības: 4 pogas = 2 kustības, 1 ātrums; vairāk virzieniem vai 2 ātrumiem izvēlieties citu grupas modeli.

    BUJ

    Vai motoru var pieslēgt tieši uztvērējam?
    Nē. Uztvērēja releji paredzēti vadības ķēdei – tie komutē kontaktoru spoles, bet motoru komutē kontaktori.
    Kādu uztvērēja versiju pasūtīt?
    Atbilstoši kontaktoru spoļu spriegumam: uztvērējs pieejams 24–440 V AC/DC diapazonā, piem., 24 V, 230 V vai 400 V AC.
    Kas notiek, ja zūd radio sakari?
    Uztvērējs atslēdz izejas un galvenais kontaktors KM0 atkrīt – celtnis apstājas. Tas obligāti jāpārbauda palaišanā.
    Ar ko sēnes STOP atšķiras no parastās STOP pogas?
    Sēnes STOP ir liela, izvirzīta un nospiežama ar plaukstu vai cimdā, neskatoties; to atbrīvo tikai pagriežot, tāpēc nejauši tā neatbrīvojas. Parastā STOP poga raidītājā arī paliek.
    Kādā attālumā pults darbojas?
    Līdz ~250 m atklātā vietā. Metāla konstrukcijas un sienas attālumu samazina.
    Vai der 2 ātrumu motoram?
    Nē – pults ir viena ātruma. Diviem ātrumiem ar divpakāpju pogām izvēlieties ES-21-4D.

    ES-F21-4S+: 4 pogas + sēnes STOP, 868 MHz

    ES-F21-4S+ – viena ātruma radio pults celšanai un ratiņiem (vai tiltam) ar uztvērēju 24–440 V AC/DC un attālumu līdz ~250 m atklātā vietā. Grozāmā sēnes STOP raidītājā – atsevišķs avārijas apturēšanas elements.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
