  • Jauns   Bezvadu celtņa vadības pults | 2 pogas + START/STOP | 1 ātrums | 868 MHz | 12–440 V AC/DC | IP65 | ES-F21-2SE
    Jauns   Bezvadu celtņa vadības pults | 2 pogas + START/STOP | 1 ātrums | 868 MHz | 12–440 V AC/DC | IP65 | ES-F21-2SE 1
    Jauns   Bezvadu celtņa vadības pults | 2 pogas + START/STOP | 1 ātrums | 868 MHz | 12–440 V AC/DC | IP65 | ES-F21-2SE 2

    Bezvadu celtņa vadības pults | 2 pogas + START/STOP | 1 ātrums | 868 MHz | 12–440 V AC/DC | IP65 | ES-F21-2SE

    Kods: ES-F21-2SE
    Jautāt
    Cena 97.53 € ar PVN
    ( 80.60 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    YDBJ radio pults ar 2 virzienu pogām celšanai un nolaišanai, ar START un STOP. 868 MHz, uztvērējs 12–440 V AC/DC – der arī 12/24 V DC ķēdēm, līdz ~150 m, IP65.

  • Apraksts

    Bezvadu 2 pogu celtņa pults ES-F21-2SE – 868 MHz, 12–440 V AC/DC

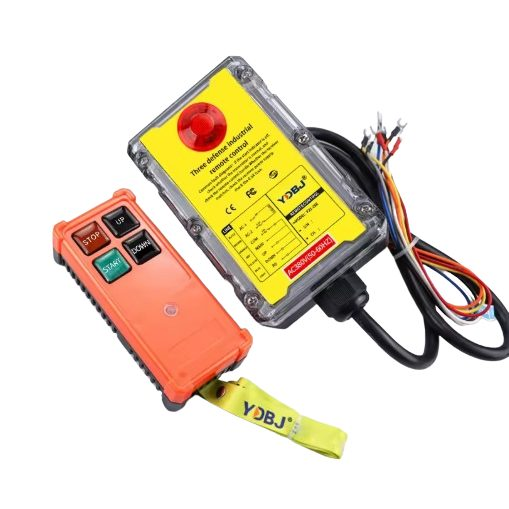

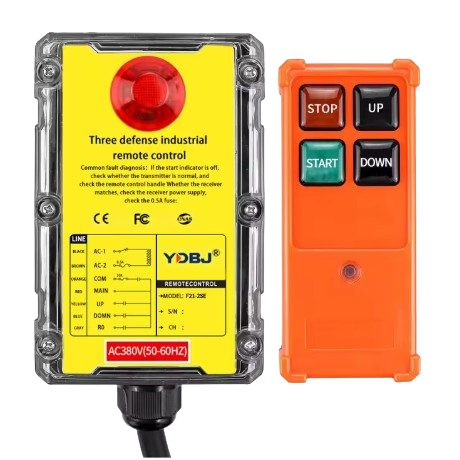

    ES-F21-2SE – radio vadības komplekts (raidītājs + uztvērējs) telferiem un celtņiem, kur jāvada celšanu un nolaišanu. Nospiežot pogu, raidītājs pārraida komandu 868 MHz kanālā, uztvērēja relejs ieslēdz attiecīgā kontaktora spoli, bet motoru komutē kontaktors.

    Galvenā doma:
    Divas virzienu pogas – tieši tik, cik vajag mehānismam, kas tikai ceļ un nolaiž; operators pogas nesajauks. Uztvērējs tiek piegādāts versijās 12–440 V AC/DC diapazonā – der gan 230/400 V AC kontaktoru ķēdēm, gan 12/24 V DC vadībai.
    Pogas
    2 + START/STOP
    Ātrumi
    1
    Radio
    868 MHz
    Uztvērējs
    12–440 V AC/DC

    Darbības princips

    Uztvērēju piestiprina pie celtņa vai telfera un baro ar vadības ķēdes spriegumu – 12–440 V AC/DC diapazonā izvēlētajai versijai jāsakrīt ar kontaktoru spoļu spriegumu. Uztvērēja izejas pieslēdz virzienu kontaktoru spolēm un galvenā kontaktora (KM0) ķēdei; gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē.

    START ieslēdz uztvērēju un KM0, STOP to atslēdz un pārtrauc visas kustības. Virzienu pogas darbojas, kamēr tās tur nospiestas. Zūdot radio sakariem, uztvērējam jāatslēdz izejas un jāaptur celtnis (EN 60204-32) – to pārbauda palaišanā.

    Operators stāv tur, no kurienes vislabāk redz kravu – līdz ~150 m atklātā vietā.

    Kāpēc izvēlēties ES-F21-2SE?
    Viens modelis der gan stacionāram celtnim ar 230/400 V AC vadību, gan 12/24 V DC tehnikai – jāpasūta tikai atbilstošā uztvērēja versija. IP65 uztvērējs der putekļainām un mitrām vietām.

    Tehniskā specifikācija

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis ES-F21-2SE (YDBJ F21-2SE)
    Komplektācija 1 raidītājs + 1 uztvērējs
    Pogas UP, DOWN (virzieni) + START, STOP
    Ātrumi 1
    Radio frekvence 868 MHz
    Vadības attālums līdz ~150 m atklātā vietā
    Uztvērēja barošana 12–440 V AC/DC – versija tiek izvēlēta pēc vadības ķēdes sprieguma
    Raidītāja barošana baterijas
    Aizsardzības klase IP65

    Galvenās funkcijas

    • 2 virzienu pogas – celšanu un nolaišanu
    • START un STOP – ieslēdz un atslēdz galveno kontaktoru KM0
    • 868 MHz radio – ES SRD josla tuva darbības attāluma vadībai
    • Uztvērējs 12–440 V AC/DC – der gan 12/24 V DC, gan 230/400 V AC vadības ķēdēm
    • Līdz ~150 m – operators izvēlas drošu vietu atklātā vietā
    • IP65 uztvērējs – der putekļainām un mitrām vietām

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-F21-2S+ – papildu grozāmā sēnes STOP poga raidītājā, uztvērējs 24–440 V AC/DC
    • ES-F21-4SE – 4 virzienu pogas, līdz ~250 m
    • ES-F21-T2S – 2 virzienu pogas, uztvērējs 230 V AC
    • ES-ML-K2 – uztvērējs 230 V AC, IP66

    Kur izmanto?

    • Elektriskie ķēžu un trošu telferi
    • Vinčas un celšanas mehānismi ar vienu kustību
    • Kravas pacēlāji noliktavās un darbnīcās
    • Vadu pults ar 2 pogām nomaiņa pret radio pulti
    • Noliktavu un ražošanas cehu celšanas iekārtas
    • Vinčas un pacēlāji uz transportlīdzekļiem ar 12/24 V DC vadību

    Izmantošana pēc vajadzības

    Elektromontierim
    Vadības shēma paliek tā pati – uztvērēja izejas pieslēdz vadu pults pogu vietā kontaktoru spoļu ķēdē, uztvērēja versiju 12–440 V AC/DC diapazonā izvēlas pēc spolēm.
    Ražošanas uzņēmumam
    Operators strādā drošā attālumā no kravas, nav kabeļa, kas aizķeras un pārtrūkst.
    Būvlaukumam / noliktavai
    IP65 uztvērējs un rokas raidītājs der darbam putekļos un mitrumā, attālums – līdz ~150 m atklātā vietā.

    Praktiskais pielietojums

    Ja telfera kontaktoru spoles darbojas ar 24 V DC, pasūta 24 V DC uztvērēja versiju, UP/DOWN izejas pieslēdz celšanas un nolaišanas spoļu ķēdei caur gala slēdžiem, bet STOP – KM0 ķēdei. Palaišanā pārbauda, vai STOP un radio sakaru zudums aptur telferi.

    Plusi

    • 2 virzienu pogas – celšanai un nolaišanai
    • 868 MHz – ES SRD josla
    • Uztvērējs 12–440 V AC/DC – versija pēc vadības ķēdes
    • Līdz ~150 m atklātā vietā
    • IP65 uztvērēja korpuss

    Mīnusi / ierobežojumi

    • Tikai 1 ātrums – 2 ātrumu motoram izvēlieties LCC-202
    • Tikai viena kustība – ratiņiem vai tiltam vajadzēs ES-F21-4SE / ES-F21-4S+ vai ES-F21-E1B(H)
    • Raidītājā parastā STOP poga; grozāmā sēnes STOP ir versijā ES-F21-2S+
    • Releji vada tikai kontaktoru spoles – motoru tieši pie uztvērēja pieslēgt nedrīkst

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles – nepieslēdziet motoru tieši uztvērējam.
    • Uztvērēja barošanas versijai (12–440 V AC/DC diapazonā) jāsakrīt ar vadības ķēdes spriegumu.
    • STOP / MAIN izeja atslēdz galveno kontaktoru KM0; zūdot radio sakariem, celtnim jāapstājas (EN 60204-32) – pārbaudiet palaišanā.
    • Gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē – radio pults tos neaizstāj.
    • Pirms montāžas vai remonta atslēdziet ievadslēdzi un nobloķējiet to (LOTO).

    Ātrais izvēles ceļvedis

    2 pogas
    868 MHz
    12–440 V AC/DC
    līdz ~150 m

    Pārbaudiet pirms pasūtīšanas:

    • Pasūtot norādiet kontaktoru spoļu spriegumu – uztvērēja versija tiek izvēlēta 12–440 V AC/DC diapazonā.
    • 868 MHz – ES SRD josla; ja pulti izmantos ārpus ES, pārbaudiet, vai frekvence ir atļauta jūsu valstī.
    • Saskaitiet vajadzīgās kustības: 2 pogas = 1 kustība, 1 ātrums; vairāk virzieniem vai 2 ātrumiem izvēlieties citu grupas modeli.

    BUJ

    Vai motoru var pieslēgt tieši uztvērējam?
    Nē. Uztvērēja releji paredzēti vadības ķēdei – tie komutē kontaktoru spoles, bet motoru komutē kontaktori.
    Kādu uztvērēja versiju pasūtīt?
    Atbilstoši kontaktoru spoļu spriegumam: uztvērējs pieejams 12–440 V AC/DC diapazonā, ieskaitot 12 V un 24 V DC.
    Kas notiek, ja zūd radio sakari?
    Uztvērējs atslēdz izejas un galvenais kontaktors KM0 atkrīt – celtnis apstājas. Tas obligāti jāpārbauda palaišanā.
    Vai ir versija ar sēnes STOP raidītājā?
    Jā – ES-F21-2S+: tās pašas 2 virzienu pogas un papildu grozāmā sēnes STOP raidītāja augšpusē, uztvērējs 24–440 V AC/DC.
    Kādā attālumā pults darbojas?
    Līdz ~150 m atklātā vietā. Metāla konstrukcijas un sienas attālumu samazina.
    Vai der 2 ātrumu motoram?
    Nē – pults ir viena ātruma. Diviem ātrumiem ar divpakāpju pogām izvēlieties LCC-202.

    ES-F21-2SE: 2 pogas, 868 MHz

    ES-F21-2SE – viena ātruma radio pults celšanai un nolaišanai ar uztvērēju 12–440 V AC/DC un attālumu līdz ~150 m atklātā vietā. Uztvērējs der arī 12/24 V DC vadības ķēdēm.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
