  • Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 18 pogas + START/STOP | 1 ātrums | 433 MHz | IP65 | ES-Q1800
    Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 18 pogas + START/STOP | 1 ātrums | 433 MHz | IP65 | ES-Q1800 1
    Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 18 pogas + START/STOP | 1 ātrums | 433 MHz | IP65 | ES-Q1800 2
    Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 18 pogas + START/STOP | 1 ātrums | 433 MHz | IP65 | ES-Q1800 3
    Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 18 pogas + START/STOP | 1 ātrums | 433 MHz | IP65 | ES-Q1800 4

    Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 18 pogas + START/STOP | 1 ātrums | 433 MHz | IP65 | ES-Q1800

    Kods: ES-Q1800
    Jautāt
    Cena 1209.70 € ar PVN
    ( 999.75 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Komplekts no 2 raidītājiem un viena uztvērēja: katrā raidītājā 18 viena ātruma pogas + START/STOP, 433 MHz, IP65. Celtņiem ar daudziem mehānismiem, raidītāju uzlāde caur USB.

  • Apraksts

    Celtņa radio pults: 2 raidītāji, 18 pogas, 433 MHz, IP65

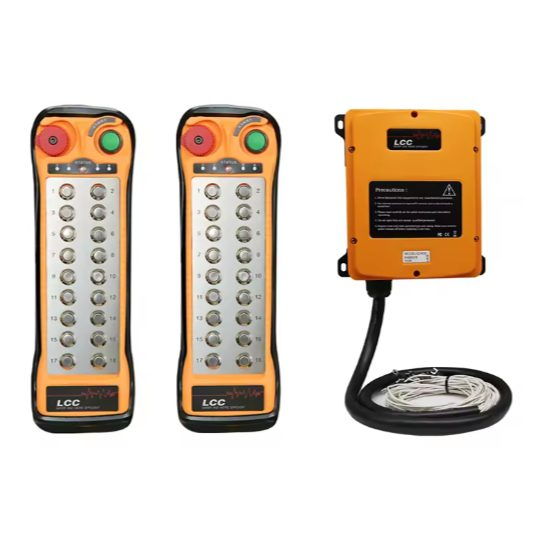

    ES-Q1800 – bezvadu celtņa vadības komplekts no diviem raidītājiem un viena uztvērēja. Katrā raidītājā ir 18 virzienu pogas (2 × 9) un START/STOP. Raidītājs pa radio nosūta komandu, uztvērēja releji ieslēdz kontaktoru spoles, un motorus komutē kontaktori.

    Galvenā doma:
    18 pogas ir 9 pogu pāri: pietiek celtnim ar diviem pacelšanas mehānismiem, ratiņiem, tiltu un papildu funkcijām. Otrais raidītājs ļauj vadīt celtni no citas zonas vai turēt gatavu rezerves pulti.
    Raidītāji
    2 gab.
    Pogas
    18 + START/STOP
    Radio
    433 MHz
    Aizsardzība
    IP65

    Darbības princips

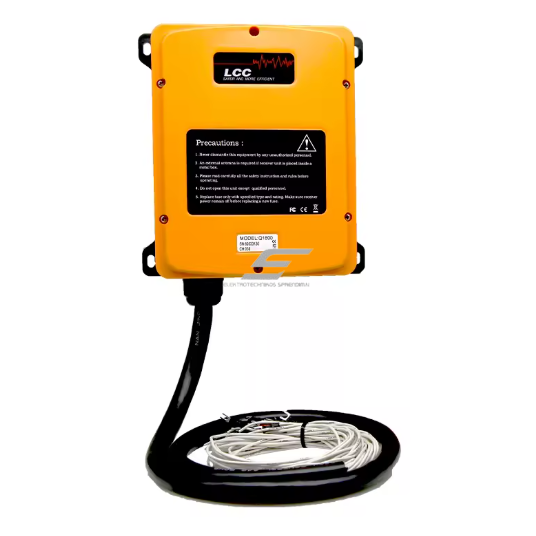

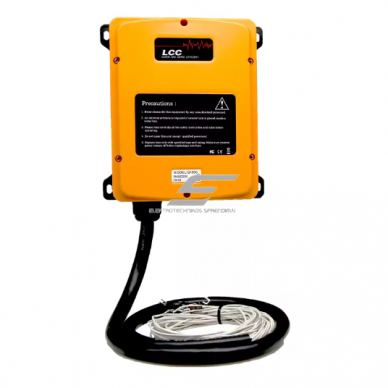

    Uztvērēju uzstādiet uz celtņa blakus vadības skapim. Tā barošanai jāsakrīt ar vadības ķēdes spriegumu, bet releju kontakti tiek pieslēgti kontaktoru spoļu ķēdēs – katrs pogu pāris vada viena mehānisma divus virzienus.

    START ieslēdz galveno kontaktoru KM0, STOP to atslēdz. Zaudējot radio sakarus, uztvērējam jāatslēdz KM0 un celtnis apstājas (EN 60204-32) – pārbaudiet ar abiem raidītājiem.

    Operators vada visus celtņa mehānismus ar vienu pulti līdz ~100 m attālumā atklātā vidē, bet otrais raidītājs gaida citā zonā vai tiek uzlādēts caur USB.

    Kāpēc izvēlēties ES-Q1800?
    Viens uztvērējs ar diviem daudzpogu raidītājiem – nav vajadzīgs otrs komplekts, ja celtni vada vairākas maiņas. USB uzlāde novērš bateriju maiņu.

    Tehniskās specifikācijas

    Preces veids Bezvadu celtņa vadības pults
    Modelis ES-Q1800

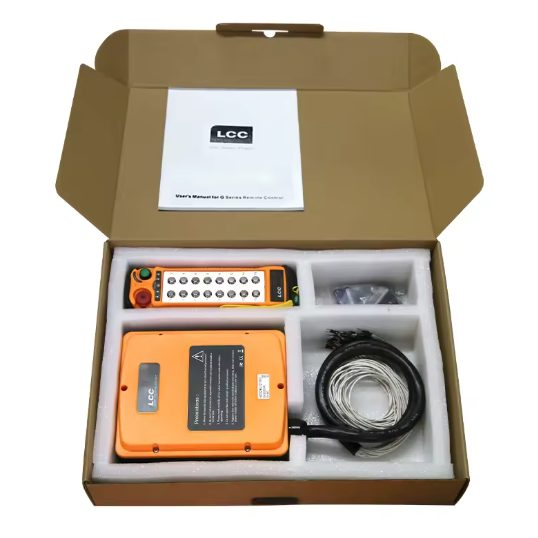

    Komplektācija 2 raidītāji + 1 uztvērējs

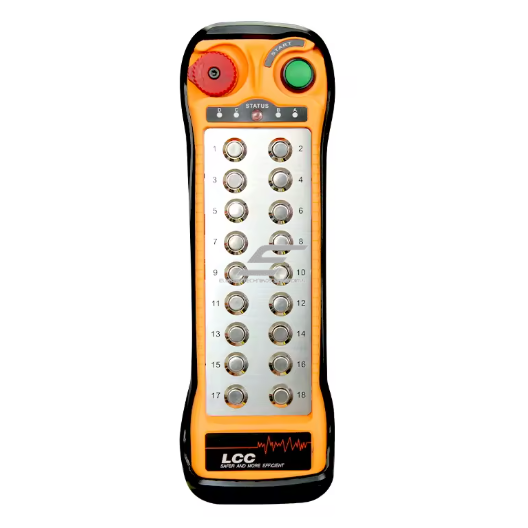

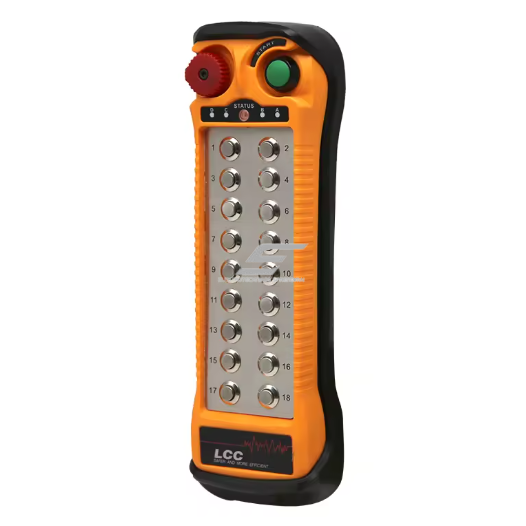

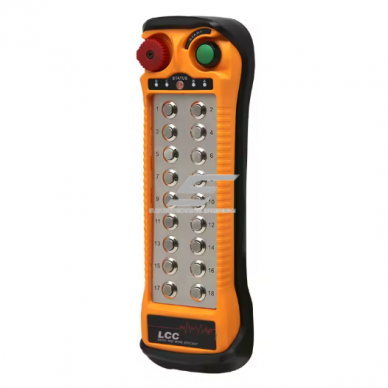

    Pogas 18 virzienu pogas (2 × 9) + START + STOP katrā raidītājā
    Ātrumi 1
    Radio frekvence 433 MHz
    Vadības attālums līdz ~100 m atklātā vidē
    Raidītāja barošana Akumulators, uzlāde caur USB
    Antenas Iekšējās
    Korpuss Pastiprināts neilons, silikons
    Aizsardzības klase IP65

    Galvenās funkcijas

    • 2 raidītāji vienam uztvērējam – vadība no divām vietām vai rezerves pults
    • 18 pogas – 9 virzienu pāri vairākiem mehānismiem un papildu funkcijām
    • START / STOP – galvenā kontaktora ieslēgšana un atslēgšana
    • 433 MHz – ES SRD josla
    • USB uzlāde – nav jāmaina baterijas
    • Iekšējās antenas, IP65 – nav izvirzītu daļu, aizsardzība pret putekļiem un ūdens strūklām

    Ar ko atšķiras no līdzīgiem modeļiem?

    • F21-2S-b3ce – arī 2 raidītāji + uztvērējs, bet 6 kanāli un IP66 – vienkāršākiem celtņiem
    • ES-E1738-315B – 2 raidītāji ar moduļa uztvērēju bez korpusa, 315 MHz – vārtiem un nelielām vinčām
    • ES-24-12S – 1 raidītājs ar 12 pogām – ja pietiek ar mazāk funkcijām un vienu pulti

    Kur tiek izmantots?

    • Tiltceltņi ar diviem pacelšanas mehānismiem
    • Portālceltņi ar papildu funkcijām (pagrieziens, greiferis, magnēts)
    • Cehi, kur celtni vada vairākas maiņas
    • Noliktavas un kravu laukumi
    • Celtņu modernizācija, nomainot vadu daudzpogu pulti

    Lietojums pēc vajadzības

    Elektromontierim
    viens uztvērējs, viena montāžas vieta – divas daudzpogu pultis
    Ražošanas uzņēmumam
    otrais raidītājs samazina dīkstāvi, kad viens lādējas vai pazudis
    Būvlaukumam / noliktavai
    IP65 un iekšējās antenas – mazāk bojājumu laukumā

    Praktiskais pielietojums

    Ja tiltceltnim ir galvenais un palīgpacēlājs, ratiņi un tilts, tad 8 pogu pāri nosedz visus virzienus, bet devītais paliek signālam vai apgaismojumam. Kad viena maiņa beidz darbu, tās raidītājs tiek uzlādēts, bet nākamā strādā ar savu.

    Plusi

    • 2 raidītāji komplektā
    • 18 pogas daudzmehānismu celtņiem
    • 433 MHz – ES SRD josla
    • USB uzlāde
    • IP65 un iekšējās antenas

    Mīnusi / ierobežojumi

    • Tikai 1 ātrums – 2 ātrumu vadībai izvēlieties ES-24-12D
    • Vadības attālums līdz ~100 m – lielākiem attālumiem izvēlieties citu modeli
    • Uztvērēja versija jāizvēlas atbilstoši vadības ķēdes spriegumam
    • Vienkāršam telferim 18 pogas ir par daudz – der ES-21-4S vai ES-F21-4SE

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles – motora strāvu caur tiem nelaidiet.
    • Uztvērēja barošanas spriegumam jāsakrīt ar vadības ķēdes un spoļu spriegumu.
    • STOP atslēdz galveno kontaktoru KM0; sakaru zudumam jāaptur celtnis (EN 60204-32).
    • Organizējiet darbu tā, lai celtni vienlaikus vadītu tikai viens operators.
    • Gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē.
    • Pirms montāžas vai remonta – LOTO uz ievadslēdža.

    Ātrās izvēles ceļvedis

    2 raidītāji
    18 pogas
    433 MHz
    IP65

    Pārbaudiet pirms pasūtīšanas:

    • Pasūtot norādiet vadības ķēdes (kontaktoru spoļu) spriegumu – pēc tā tiek izvēlēta uztvērēja versija.
    • Cik mehānismu un virzienu jāvada: 18 pogas = 9 virzienu pāri, 1 ātrums.
    • Vai vajadzīgs otrais raidītājs – ja nē, izvēlieties viena raidītāja modeli, piem., ES-24-12S.

    BUJ

    Cik raidītāju ir komplektā?
    Divi raidītāji un viens uztvērējs. Abi raidītāji vada to pašu uztvērēju.
    Vai var strādāt ar abiem raidītājiem vienlaikus?
    Neiesakām. Organizējiet darbu tā, lai celtni vadītu viens operators, bet otrs raidītājs būtu izslēgts.
    Kā tiek uzlādēti raidītāji?
    Caur USB. Ērti, ja viens raidītājs ir darbā, bet otrs – uzlādē.
    Kādā attālumā darbojas?
    Līdz ~100 m atklātā vidē. Cehos ar metāla konstrukcijām attālums ir mazāks.
    Kāds ir uztvērēja spriegums?
    Uztvērēja versija tiek izvēlēta pēc celtņa vadības ķēdes sprieguma – norādiet to pasūtot.
    Vai motoru var pieslēgt tieši uztvērējam?
    Nē. Uztvērēja releji komutē kontaktoru spoles, bet motora strāvu – kontaktori ar termisko aizsardzību.

    ES-Q1800 – divas daudzpogu pultis vienam celtnim

    2 raidītāji ar 18 pogām + START/STOP un viens uztvērējs, 433 MHz, IP65, USB uzlāde. Pasūtot norādiet vadības ķēdes spriegumu.
