  • Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 2 pogas + START/STOP | 1 ātrums | 315 MHz | 100–240 V AC | ES-E1738-315B
    Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 2 pogas + START/STOP | 1 ātrums | 315 MHz | 100–240 V AC | ES-E1738-315B 1
    Jauns   Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 2 pogas + START/STOP | 1 ātrums | 315 MHz | 100–240 V AC | ES-E1738-315B 2

    Bezvadu celtņa vadības pults | 2 raidītāji + uztvērējs | 2 pogas + START/STOP | 1 ātrums | 315 MHz | 100–240 V AC | ES-E1738-315B

    Kods: ES-E1738-315B
    Jautāt
    Cena 38.12 € ar PVN
    ( 31.50 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

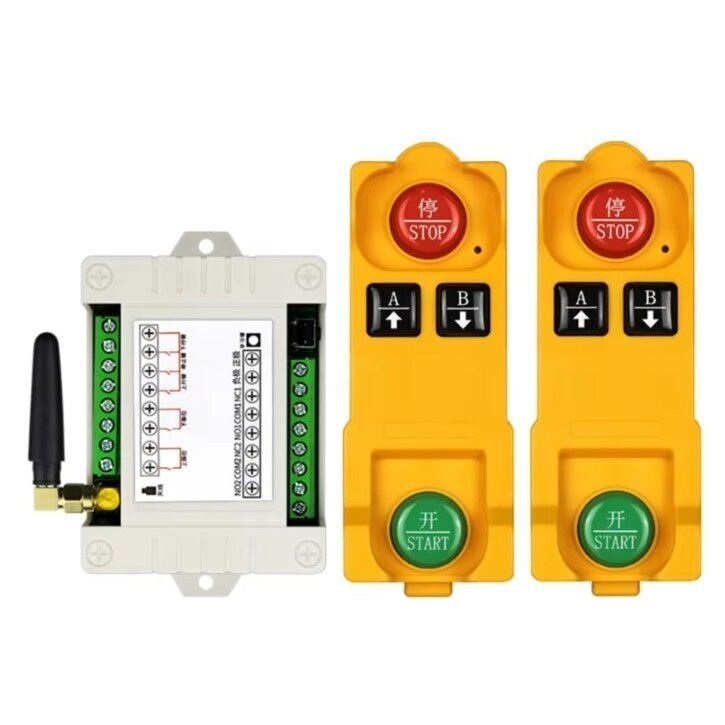

    Komplekts no 2 raidītājiem (▲, ▼, START, STOP) un modulāra 315 MHz uztvērēja 100–240 V AC. Uztvērējs bez korpusa – montējams IP kārbā; der vienas ass mehānismiem, ko vada no divām vietām.

  • Apraksts

    Radio vadības komplekts ar 2 raidītājiem un modulāru 315 MHz uztvērēju

    ES-E1738-315B – divi raidītāji un viens modulārs uztvērējs vienkāršam vienas ass mehānismam, piemēram, pacēlājam vai vārtiem. Katram raidītājam ir pogas ▲, ▼, START un STOP. Komanda pa radio nonāk uztvērējā, tā relejs saslēdz kanālu un ieslēdz kontaktora spoli – motoru komutē kontaktors.

    Galvenā doma:
    Divi raidītāji ļauj vadīt vienu mehānismu no divām vietām, piemēram, no zemes un no augšējās platformas, vai turēt rezerves pulti. Uztvērējs ir bez korpusa, tāpēc to montē IP kārbā vai esošā sadalnē.
    Raidītāji
    2 gab.
    Pogas
    ▲▼ + START/STOP
    Radio
    315 MHz
    Uztvērējs
    100–240 V AC

    Darbības princips

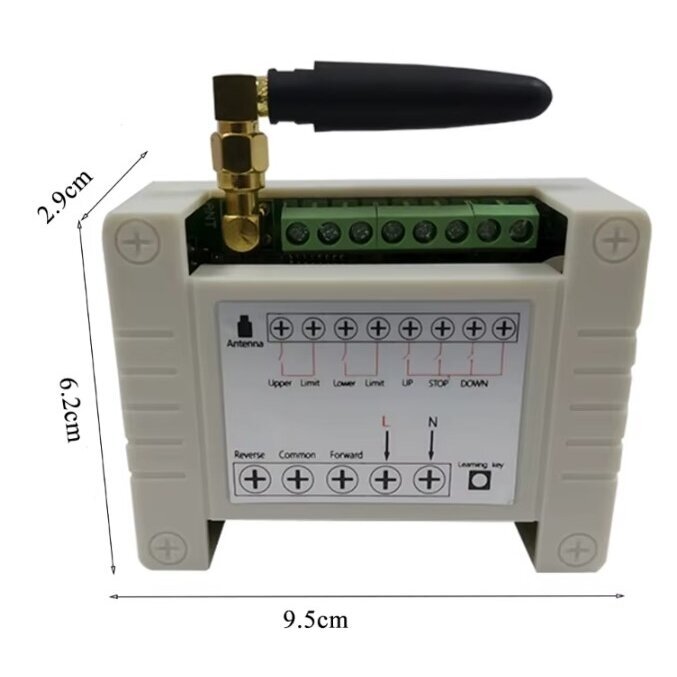

    Uzstādiet uztvērēju (95×62×29 mm) IP kārbā vai sadalnē, antenu izvadiet ārpus metāla korpusa. Barošanu 100–240 V AC ņemiet no vadības ķēdes, releju kontaktus pieslēdziet kontaktoru spoļu ķēdēm – pa vienam kanālam virzieniem ▲ un ▼.

    START sagatavo sistēmu darbam, STOP to izslēdz. STOP kanālu pieslēdziet tā, lai tas atslēgtu galveno kontaktoru KM0. Pirms palaišanas ar abiem raidītājiem pārbaudiet, ka, zūdot sakariem vai izlādējoties baterijai, mehānisms apstājas.

    Operators vada celšanu vai kustību pa vienu asi no ērtas vietas, bet otrs raidītājs paliek citā darba vietā vai rezervē.

    Kāpēc izvēlēties ES-E1738-315B?
    Viens uztvērējs un divi raidītāji – otrs vadības komplekts nav vajadzīgs, ja mehānismu vada no divām vietām. Modulis iebūvējas esošā sadalnē.

    Tehniskā specifikācija

    Preces veids Bezvadu vadības komplekts ar modulāru uztvērēju
    Modelis ES-E1738-315B
    Komplektācija 2 raidītāji + 1 modulārs uztvērējs
    Raidītāja pogas ▲, ▼, START, STOP (katrā raidītājā)
    Ātrumi 1
    Radio frekvence 315 MHz
    Uztvērēja barošana 100–240 V AC
    Kanāla slodze līdz 4 A (kontaktoru spolēm)
    Uztvērēja jutība −105 dBm
    Gaidstāves strāva < 6,2 mA
    Uztvērēja izmēri 95×62×29 mm
    Uztvērēja aizsardzība bez IP korpusa – montēt IP kārbā vai sadalnē

    Galvenās funkcijas

    • 2 raidītāji vienam uztvērējam – vadība no divām vietām vai rezerves pults
    • Pogas ▲ un ▼ – viena ass: celšana, vārti, aizbīdnis
    • Atsevišķas START un STOP pogas – sistēma nav aktīva, kamēr operators to neieslēdz
    • Barošana 100–240 V AC – pieslēdzama tieši 230 V AC vadības ķēdei
    • Kompakts modulis 95×62×29 mm – ietilpst nelielā kārbā

    Ar ko atšķiras no līdzīgiem modeļiem?

    • AK-C211008 – 433 MHz, 1 raidītājs ar 4 virziena pogām, kanāla slodze līdz 10 A
    • ES-ML-K2 – 868 MHz, 1 raidītājs, uztvērējs IP66 korpusā, 230 V AC
    • F21-2S-b3ce – arī 2 raidītāji, bet uztvērējs IP66 korpusā, 6 kanāli, līdz 100 m

    Kur izmanto?

    • Materiālu un kravu pacēlāji ar vadību no apakšas un augšas
    • Vārti un barjeras, ko vada no diviem posteņiem
    • Nelielas elektriskās vinčas
    • Aizbīdņi un paceļamas platformas
    • Palīgmehānismi, kur vajadzīga rezerves pults

    Lietošana pēc vajadzības

    Elektromontētājam
    viens uztvērējs apkalpo divus posteņus – mazāk kabeļu un pogu kārbu
    Ražošanas uzņēmumam
    otrs raidītājs ir rezerves – darbs neapstājas pazaudētas pults dēļ
    Būvlaukumam / noliktavai
    pacēlāju var vadīt gan no zemes, gan no augšas

    Praktisks pielietojums

    Ja būvpacēlājs ceļ materiālus uz otro stāvu, viens raidītājs paliek lejā, otrs – augšā. Uztvērēju montē IP kārbā pie pacēlāja sadalnes, kanālus ▲ un ▼ pieslēdz kontaktoru spolēm caur gala slēdžiem, STOP – KM0 ķēdei.

    Plusi

    • 2 raidītāji komplektā
    • Atsevišķas START un STOP pogas
    • Barošana 100–240 V AC bez papildu avota
    • Kompakts modulis esošai sadalnei

    Mīnusi / ierobežojumi

    • 315 MHz nav standarta ES SRD josla; 433 MHz alternatīva – AK-C211008, 868 MHz – ES-ML-K2
    • Uztvērējs bez korpusa – nepieciešama IP kārba
    • Kanāla slodze līdz 4 A – tikai kontaktoru spolēm
    • Tikai viena ass un 1 ātrums; darbības attālums nav norādīts

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles (līdz 4 A) – motora strāvu caur tiem nelaidiet.

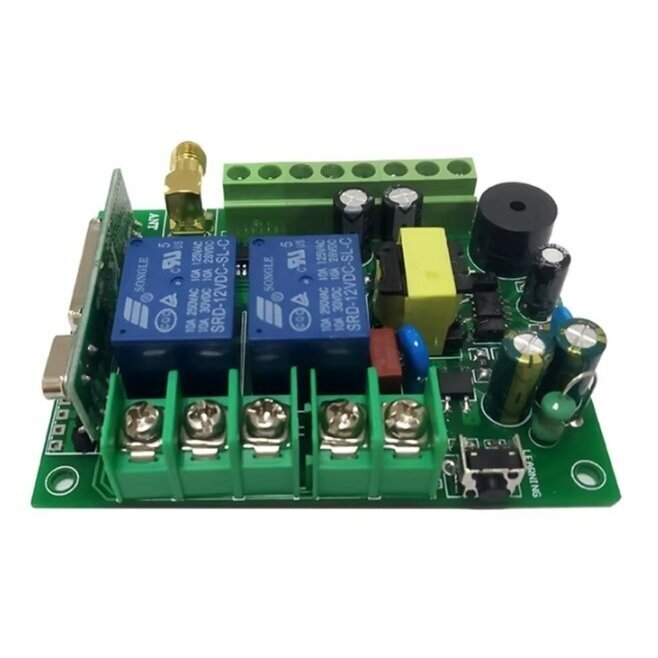

    • Uztvērēju montējiet IP kārbā vai sadalnē; atvērtā plate nedrīkst būt pakļauta mitrumam un putekļiem.
    • STOP kanālu pieslēdziet galvenā kontaktora KM0 ķēdei; sakaru zudumam jāaptur mehānisms (EN 60204-32) – pārbaudiet ar abiem raidītājiem.
    • Organizējiet darbu tā, lai vienlaikus mehānismu vadītu tikai viens operators.
    • Gala slēdži (SQ) un ▲/▼ NC bloķēšana paliek ķēdē.
    • Pirms montāžas vai remonta – LOTO uz ievada slēdža.

    Ātrs izvēles ceļvedis

    2 raidītāji
    ▲▼ + START/STOP
    315 MHz
    100–240 V AC

    Pārbaudiet pirms pasūtīšanas:

    • Vai kontaktoru spoļu spriegums atbilst uztvērēja barošanai 100–240 V AC?
    • 315 MHz: pārbaudiet, vai frekvence ir atļauta jūsu valstī.
    • Vai pietiek ar vienu asi (▲/▼) un vienu ātrumu?

    BUJ

    Cik raidītāju ir komplektā?
    Divi. Abi vada vienu uztvērēju, katram ir pogas ▲, ▼, START un STOP.
    Vai var strādāt ar abiem raidītājiem vienlaikus?
    Neiesakām. Organizējiet darbu tā, lai mehānismu vadītu viens operators, bet otrs raidītājs būtu citā postenī vai rezervē.
    Vai 315 MHz drīkst lietot ES?
    315 MHz nav standarta ES SRD josla. Pirms lietošanas pārbaudiet, vai frekvence ir atļauta jūsu valstī; pretējā gadījumā izvēlieties 433 vai 868 MHz pulti.
    Vai uztvērēju var montēt bez kārbas?
    Nē. Uztvērējam nav aizsargkorpusa – montējiet to IP kārbā vai sadalnē.
    Vai motoru var pieslēgt tieši relejiem?
    Nē. Kanāla slodze līdz 4 A – releji paredzēti kontaktoru spolēm, motoru komutē kontaktors.
    Kādā attālumā darbojas?
    Attālums nav norādīts. Tas atkarīgs no antenas novietojuma un vides – pārbaudiet uz vietas pirms uzstādīšanas.

    ES-E1738-315B – viens mehānisms, divi vadības posteņi

    2 raidītāji ar ▲▼ + START/STOP un modulārs 315 MHz uztvērējs vienkāršiem vienas ass mehānismiem. Uztvērēju montējiet IP kārbā un pārbaudiet, vai 315 MHz ir atļauts jūsu valstī.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
