    Bezvadu celtņa vadības pults | 4 pogas + START/STOP | 1 ātrums | 433 MHz | 100–240 V AC | modulārs uztvērējs | AK-C211008

    Kods: AK-C211008
    Jautāt
    Cena 55.78 € ar PVN
    ( 46.10 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

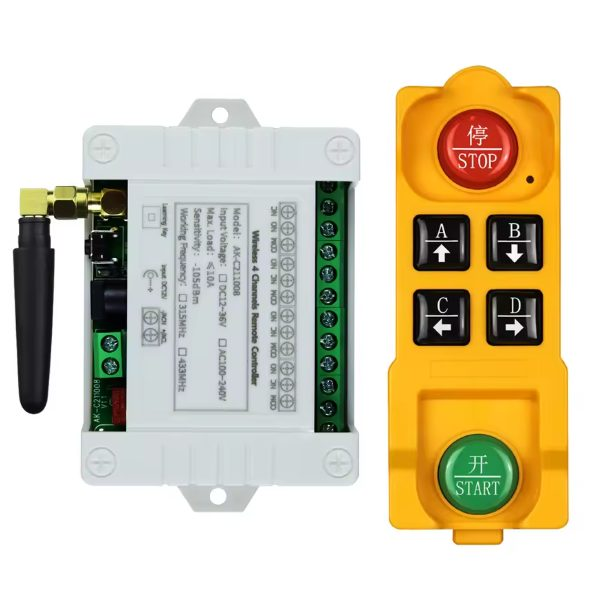

    Raidītājs ar 4 virziena pogām, START un STOP, un modulārs 433 MHz uztvērējs 100–240 V AC. Uztvērējs bez korpusa – montējams IP kārbā vai sadalnē vienkāršiem mehānismiem.

  • Apraksts

    Bezvadu vadības komplekts 433 MHz ar modulāru uztvērēju – 4 pogas + START/STOP

    AK-C211008 – raidītājs un modulārs radio uztvērējs vienkāršiem celšanas un piedziņas mehānismiem. Nospiežot pogu, raidītājs nosūta komandu 433 MHz frekvencē, uztvērēja relejs saslēdz kanālu, bet kanāls ieslēdz kontaktora spoli. Motoru komutē kontaktors, nevis uztvērējs.

    Galvenā doma:
    Šis risinājums der, ja jums jau ir sadalne vai kārba un vēlaties pievienot radio vadību vārtiem, nelielai vinčai vai pacēlājam. Uztvērējam nav aizsargkorpusa, tāpēc to vienmēr montē IP kārbā – pretī iegūstat kompaktu, viegli integrējamu moduli.
    Pogas
    4 + START/STOP
    Ātrumi
    1
    Radio
    433 MHz
    Uztvērējs
    100–240 V AC

    Darbības princips

    Uzstādiet uztvērēju IP kārbā vai sadalnē, antenu izvadiet tā, lai to neaizsegtu metāla sienas. Barošanu 100–240 V AC ņemiet no vadības ķēdes, releju kontaktus pieslēdziet kontaktoru spoļu ķēdēm.

    START sagatavo sistēmu darbam, STOP to izslēdz. STOP kanālu pieslēdziet tā, lai tas atslēgtu galveno kontaktoru KM0. Pirms palaišanas pārbaudiet, ka, zūdot sakariem vai izlādējoties raidītāja baterijai, releji atlaiž un mehānisms apstājas.

    Operators vada mehānismu no droša attāluma, bez kabeļa. 4 virziena pogas ļauj vadīt divas asis, piemēram, celšanu augšup/lejup un pārvietošanos pa kreisi/pa labi.

    Kāpēc izvēlēties AK-C211008?
    Radio vadību iegūstat bez liela industriālā uztvērēja – modulis iebūvējas esošā sadalnē. Ērti, modernizējot vecas pogu vadības vienkāršiem mehānismiem.

    Tehniskā specifikācija

    Preces veids Bezvadu vadības komplekts ar modulāru uztvērēju
    Modelis AK-C211008
    Komplektācija 1 raidītājs + 1 modulārs uztvērējs

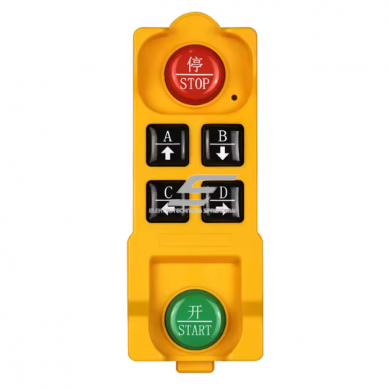

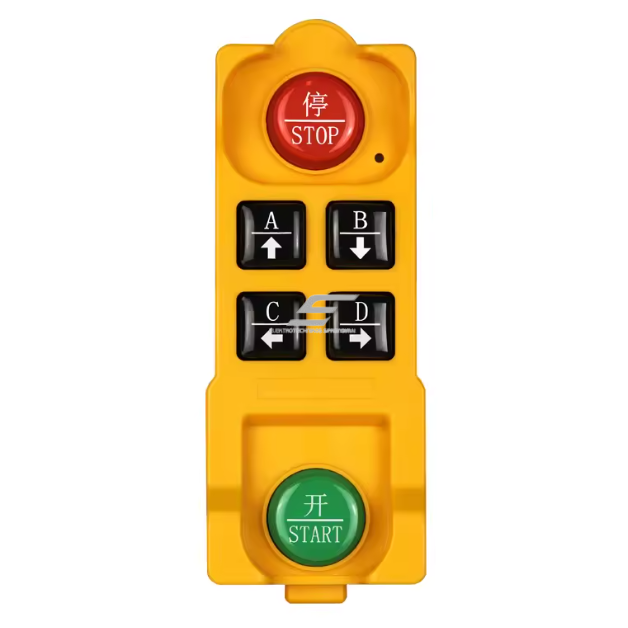

    Raidītāja pogas 4 virziena pogas, START, STOP
    Ātrumi 1
    Radio frekvence 433 MHz
    Uztvērēja barošana 100–240 V AC
    Kanāla slodze līdz 10 A (kontaktoru spolēm)
    Uztvērēja jutība −105 dBm
    Gaidstāves strāva < 6,2 mA
    Uztvērēja aizsardzība bez korpusa – montēt IP kārbā vai sadalnē

    Galvenās funkcijas

    • Atsevišķas START un STOP pogas – sistēma nav aktīva, kamēr operators to apzināti neieslēdz
    • 4 virziena pogas – divām asīm, piemēram, celšanai un pārvietošanai
    • 433 MHz sakari – ES SRD josla, plaši lietota industriālajās iekārtās
    • Barošana 100–240 V AC – pieslēdzama tieši 230 V AC vadības ķēdei
    • Modulis ar spailēm – ātri pieslēdzams sadalnē vai kārbā
    • Ārēja antena – var izvadīt ārpus sadalnes, lai metāls nevājinātu signālu

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-E1738-315B – 315 MHz, komplektā 2 raidītāji ar 2 virziena pogām katrā, kanāla slodze līdz 4 A
    • ES-ML-K2 – 868 MHz, uztvērējs IP66 korpusā, 230 V AC – atsevišķa kārba nav vajadzīga
    • ES-F21-E1-TX – 6 pogas + START/STOP, uztvērējs IP65 korpusā, 24–440 V AC/DC, līdz 100 m

    Kur izmanto?

    • Vārtu, barjeru un aizbīdņu piedziņas
    • Nelielas elektriskās vinčas
    • Kravu un materiālu pacēlāji
    • Vienkārši telferi darbnīcās – ar papildu drošības ķēdi
    • Bīdāmas platformas un palīgkonveijeri

    Lietošana pēc vajadzības

    Elektromontētājam
    modulis iebūvējas esošā sadalnē – nav jāmaina visa vadības sistēma
    Ražošanas uzņēmumam
    radio vadība palīgmehānismiem bez lieliem ieguldījumiem
    Būvlaukumam / noliktavai
    pacēlāju vai vārtus var vadīt no drošas vietas, nevis stāvot pie mehānisma

    Praktisks pielietojums

    Ja materiālu pacēlājam ir divi virziena kontaktori un 230 V AC vadības ķēde, uztvērēju montē IP65 kārbā blakus sadalnei, divus kanālus pieslēdz kontaktoru spolēm caur esošajiem gala slēdžiem, bet STOP kanālu – galvenā kontaktora KM0 ķēdei.

    Plusi

    • Kompakts, viegli integrējams esošā sadalnē
    • Atsevišķas START un STOP pogas
    • 433 MHz – ES SRD josla
    • Barošana 100–240 V AC bez papildu avota
    • Kanāla slodze līdz 10 A – ar rezervi kontaktoru spolēm

    Mīnusi / ierobežojumi

    • Uztvērējs bez korpusa – nepieciešama IP kārba (ar korpusu: ES-ML-K2, ES-F21-E1-TX)
    • Darbības attālums un raidītāja IP klase nav norādīti
    • Tikai 1 ātrums – divu ātrumu mehānismiem izvēlieties ES-21-4D vai ES-F24-8D
    • Smagiem celtņiem bez papildu drošības ķēdes neder

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles – motora strāvu caur tiem nelaidiet.
    • Uztvērēju montējiet IP kārbā vai sadalnē: neatstājiet atvērto plati mitrumam, putekļiem vai pieskārienam.
    • STOP kanālu pieslēdziet galvenā kontaktora KM0 ķēdei; sakaru zudumam jāaptur mehānisms (EN 60204-32) – pārbaudiet pirms darba.
    • Gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē.
    • Smagiem celtņiem un kravām virs cilvēkiem – tikai ar papildu drošības ķēdi vai izvēlieties industriālu pulti ar korpusu.
    • Pirms montāžas vai remonta – LOTO uz ievada slēdža.

    Ātrs izvēles ceļvedis

    4 pogas + START/STOP
    433 MHz
    100–240 V AC
    Modulārs uztvērējs

    Pārbaudiet pirms pasūtīšanas:

    • Vai kontaktoru spoļu spriegums atbilst uztvērēja barošanai 100–240 V AC?
    • Vai jums ir IP kārba vai vieta sadalnē uztvērējam?
    • Cik virzienu un ātrumu vajag: 4 pogas vada 2 asis ar vienu ātrumu.

    BUJ

    Vai uztvērēju var montēt ārā bez kārbas?
    Nē. Uztvērējam nav aizsargkorpusa – montējiet to IP kārbā vai sadalnē, antenu izvadiet caur hermētisku ievadu.
    Vai motoru var pieslēgt tieši uztvērēja relejiem?
    Nē. Releji paredzēti kontaktoru spolēm, motora strāvu komutē kontaktors ar termisko aizsardzību.
    Kādam spriegumam jābūt kontaktoru spolēm?
    Visērtāk, ja spoles ir tādam pašam spriegumam kā uztvērēja barošana, piemēram, 230 V AC. Tad visa vadības ķēde tiek barota no viena avota.
    Kādā attālumā pults darbojas?
    Attālums nav norādīts. Tas atkarīgs no antenas novietojuma un vides: metāla konstrukcijas un sadalnes to saīsina, tāpēc pārbaudiet uz vietas.
    Kam paredzētas START un STOP?
    START sagatavo sistēmu darbam, STOP to izslēdz. STOP kanālu pieslēdziet galvenā kontaktora ķēdei, lai, nospiežot to, mehānisms apstātos.
    Vai der celtnim?
    Vienkāršam telferim vai pacēlājam – jā, ar kontaktoriem, gala slēdžiem un STOP ķēdi. Smagākiem celtņiem izvēlieties pulti ar korpusu, piemēram, ES-F21-E1-TX.

    AK-C211008 – radio vadība esošā sadalnē

    4 pogu + START/STOP komplekts ar 433 MHz modulāru uztvērēju vienkāršiem mehānismiem. Uztvērēju montējiet IP kārbā, ar relejiem komutējiet kontaktoru spoles, STOP – galvenā kontaktora ķēdē.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
