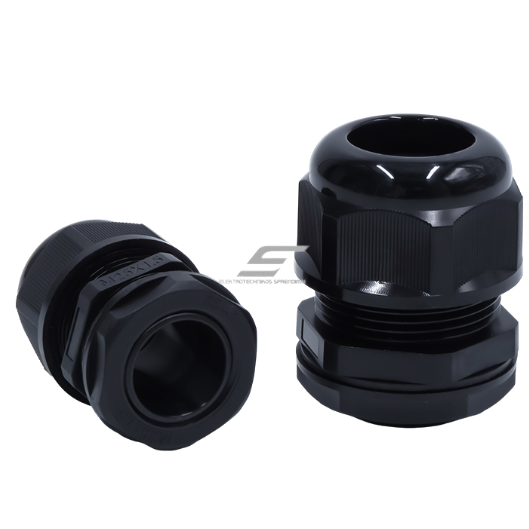

  • Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG11 | kabelim Ø5–10 mm | melns | IP68 | ES-PG11B

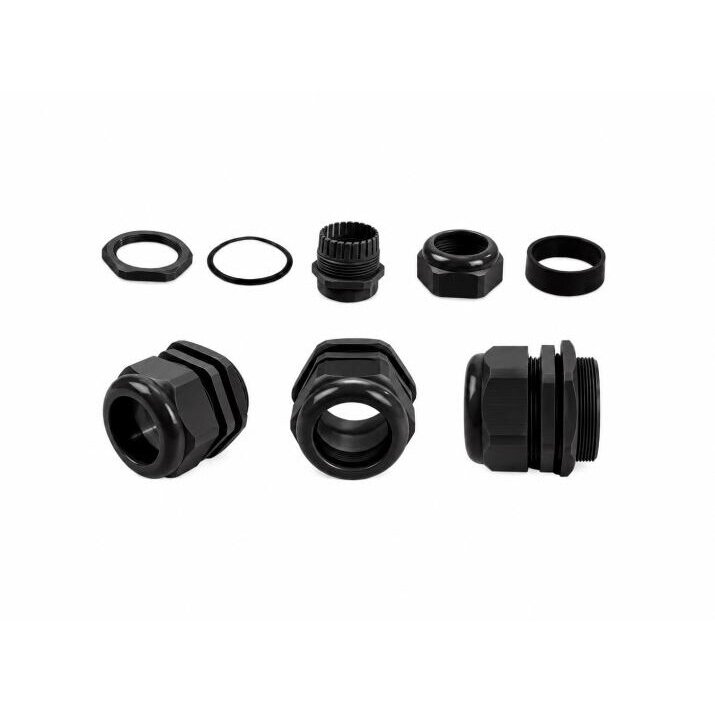

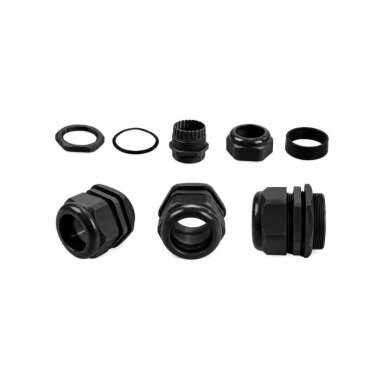

    Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG11 | kabelim Ø5–10 mm | melns | IP68 | ES-PG11B 1
    Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG11 | kabelim Ø5–10 mm | melns | IP68 | ES-PG11B 2

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG11 | kabelim Ø5–10 mm | melns | IP68 | ES-PG11B

    Kods: ES-PG11B
    Jautāt
    Cena 0.15 € ar PVN
    ( 0.12 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Melns kabeļa blīvslēgs ar PG11 vītni, spiedējuzgriezni un blīvi. Noblīvē vienu apaļu kabeli ar ārējo Ø 5–10 mm – instalācijas barošanas kabeļi, visbiežāk 3×1,5–3×2,5 mm² (kontaktligzdu līnijas, sildītāji, sūkņi). Aizsardzība IP68 (EN 60529), vītnes garums 9 mm.

  • Apraksts

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG11 | kabelim Ø5–10 mm | melns | IP68 | ES-PG11B

    ES-PG11B ir melns kabeļa blīvslēgs ar PG11 vītni, spiedējuzgriezni un blīvi. To ieskrūvē PG11 atverē korpusā vai sadalnē, pievelk ar roku un galīgi pievelk ar atslēgu. Blīve aptver vienu apaļu kabeli ar ārējo Ø 5–10 mm un noslēdz spraugu starp kabeli un korpusu.

    Galvenā doma:
    PG11 ir tipisks izmērs instalācijas barošanas kabeļiem: Ø5–10 mm diapazons aptver lielāko daļu 3×1,5–3×2,5 mm² kabeļu, vītnes ārējais Ø 18,6 mm. Melno versiju bieži izvēlas tumšiem korpusiem, mašīnām un iekārtām.
    Vītne
    PG11
    Kabeļa Ø
    5–10 mm
    Aizsardzība
    IP68
    Vītnes garums
    9 mm

    Darbības princips

    Montāža. Pēc sprieguma atslēgšanas blīvslēgu ieskrūvē PG11 atverē, tad kabeli izvelk caur atbrīvoto uzgriezni un blīvi.

    Darbība. Uzgriezni pievelk ar roku un pievelk ar atslēgu – blīve vienmērīgi saspiežas ap Ø5–10 mm kabeļa apvalku un vienlaikus notur kabeli.

    Rezultāts. Blīvs IP68 ievads (EN 60529): putekļi neiekļūst, ievads paredzēts ilgstošai iegremdēšanai – precīzus IP68 testa nosacījumus (dziļumu un ilgumu) nosaka ražotājs.

    Kāpēc izvēlēties ES-PG11B?
    Ar vienu izmēru un IP68 noblīvē biežāk lietotos instalācijas barošanas kabeļus – no āra kontaktligzdu līnijām līdz sūkņiem un sildītājiem.

    Tehniskā specifikācija

    Preces veids Kabeļa blīvslēgs ar uzgriezni un blīvi
    Kods ES-PG11B
    Vītne PG11 (DIN 40430)
    Vītnes ārējais Ø 18,6 mm
    Vītnes garums 9 mm
    Kabeļa ārējais Ø 5–10 mm
    Kabeļu skaits 1
    Konstrukcija korpuss ar vītni, spiedējuzgrieznis, blīve
    Pievilkšana ar roku, galīgi ar atslēgu
    Aizsardzības pakāpe IP68 (EN 60529)
    Sertifikāti CE, SGS, RoHS (pēc piegādātāja datiem)
    Krāsa melns

    Galvenās funkcijas

    • IP68 blīvējums – aizsardzība pret putekļiem un ilgstošu iegremdēšanu (EN 60529).
    • PG11 vītne – vītnes ārējais Ø 18,6 mm, vītnes garums 9 mm.
    • Diapazons Ø5–10 mm – instalācijas barošanas kabeļi, visbiežāk 3×1,5–3×2,5 mm² (kontaktligzdu līnijas, sildītāji, sūkņi).
    • Uzgrieznis ar blīvi – noblīvē un notur kabeli, samazina vilkmi uz spailēm.
    • Vienkārša pievilkšana – ar roku, galīgi ar atslēgu, bez speciāliem instrumentiem.
    • Melnā krāsa – saskan ar tumšiem korpusiem, mašīnām un iekārtām.

    Kur to izmanto?

    • Āra kontaktligzdu un slēdžu kārbas
    • Sūkņu, kompresoru un nelielu motoru pieslēgumi
    • Elektrisko sildītāju un ūdens sildītāju pieslēguma kārbas
    • Saimniecības ēku un garāžu sadalnes
    • Sadales kārbas mitrās ražošanas telpās
    • Aku un sūkņu staciju vadības kārbas
    • Barošanas ievadi mašīnu korpusos

    Izmantošana pēc vajadzības

    Elektriķim montētājam.
    3×1,5 un 3×2,5 mm² kabeļi ir ikdienas darbs; Ø5–10 mm diapazons aptver lielāko daļu no tiem bez papildu ieliktņiem.
    Projektētājam.
    Specifikācijā pietiek norādīt PG11, Ø5–10 mm un IP68 – tādu pašu vītni un diapazonu ir arī pelēkajai IP68 sērijai 00834.
    Saimniecības vadītājam.
    Sūkņu stacijās, pagrabos un saimniecības ēkās IP68 ievadi samazina mitruma iekļūšanas risku kārbās.

    Praktiskais pielietojums

    Ja saimniecības ēkā montējat āra kontaktligzdu kārbu un barošana pienāk ar 3×2,5 mm² kabeli, kura izmērītais ārējais Ø ir 9 mm, tad ES-PG11B ir piemērots: kabelis iekļaujas Ø5–10 mm diapazonā, un pēc uzgriežņa pievilkšanas ar roku un atslēgu ievads paliek blīvs arī mitrā vidē.

    Priekšrocības

    • IP68 pēc EN 60529 – augstāka aizsardzība nekā IP67 sērijai
    • Skaidrs diapazons Ø5–10 mm vienam PG11 izmēram
    • Uzgrieznis vienlaikus noblīvē un notur kabeli
    • Pievelk ar roku un atslēgu – ātra montāža
    • CE, SGS, RoHS – pēc piegādātāja datiem
    • Tas pats izmērs pieejams arī krāsā „pelēks“ – ES-PG11

    Trūkumi / ierobežojumi

    • Ierobežots diapazons: kabelim, kas plānāks par 5 mm, izvēlieties ES-PG9B (PG9, Ø4–8 mm), biezākam par 10 mm – ES-PG13.5B (PG13.5, Ø6–12 mm).
    • Viens blīvslēgs – viens apaļš kabelis; plakanam kabelim vai vairākiem vadiem nav piemērots.
    • Vītnes garums 9 mm – biezai korpusa sienai (īpaši ar kontruzgriezni) tā var nepietikt.
    • Materiāls un darba temperatūra mūsu datos nav norādīti – īpašiem apstākļiem (karstums, ķimikālijas, tieša saule) precizējiet parametrus pirms pasūtīšanas.
    • Nav ugunsdrošības barjera – neaizstāj kabeļu šķērsojumus caur ugunsdrošām sienām.

    Drošības un montāžas piezīmes

    • Darbus sadalnē vai kārbā veiciet tikai pēc sprieguma atslēgšanas un tā neesamības pārbaudes.
    • Pēc urbšanas vai vītņu griešanas izņemiet no korpusa visas skaidas – tās var izraisīt īssavienojumu.
    • Gludu atveri urbiet atbilstoši vītnes ārējam Ø 18,6 mm – pārāk lielā atverē blīvums netiek nodrošināts.
    • Uzgriezni pievelciet ar roku, tad ar atslēgu, līdz kabelis blīvē vairs nekustas; pārāk stipri pievelkot, var sabojāt vītni vai blīvi.
    • Kabeli ievadiet no apakšas vai ar pilienu cilpu, lai ūdens netecētu pa kabeli līdz ievadam.

    Ātrais izvēles ceļvedis

    PG11 vītne (Ø 18,6 mm)
    Kabelis Ø5–10 mm
    IP68, vītnes garums 9 mm
    Melns – ES-PG11B
    Piemērots, ja nepieciešams:
    • blīvi ievadīt vienu apaļu kabeli Ø5–10 mm
    • IP68 ievads tur, kur iespējama applūšana vai ilgstošs mitrums
    • lai ievads saskanētu ar tumšu korpusu vai iekārtu
    Pirms lietošanas pārbaudiet:
    • Kabeļa ārējo Ø ar bīdmēru – tam jābūt 5–10 mm.
    • Atveri: vītņota PG11 vai gluda Ø 18,6 mm atvere (tad vajadzīgs kontruzgrieznis – precizējiet komplektāciju) un vai sienai pietiks ar 9 mm vītni.
    • Darba apstākļus: materiāls, darba temperatūra un IP68 iegremdēšanas dziļums mūsu datos nav norādīti.
    Svarīgs atgādinājums: Blīvslēgs noblīvē un notur vienu kabeli, taču tas nav ugunsdrošības barjera un neaizstāj kabeļu šķērsojumu blīvēšanu caur ugunsdrošām sienām.

    BUJ

    Vai ES-PG11B der 3×2,5 mm² kabelim?
    Parasti jā, ja izmērītais kabeļa ārējais Ø ir 5–10 mm – izšķirošs ir apvalka Ø, nevis dzīslu šķērsgriezums.
    Ko izvēlēties 5 dzīslu kabelim?
    Ja tā ārējais Ø pārsniedz 10 mm, izvēlieties ES-PG13.5B (PG13.5, Ø6–12 mm).
    Ar ko ES-PG11B atšķiras no ES-PG11?
    Tikai ar krāsu: ES-PG11B – melns, ES-PG11 – pelēks; vītne, diapazons un IP68 ir tādi paši, UV noturība nav norādīta, tāpēc krāsu izvēlieties pēc korpusa.
    Vai ES-PG11B vietā var izmantot PG-11 / PG-11B?
    Var tur, kur pietiek ar IP67 un kabelis iekļaujas Ø5–10 mm diapazonā; kur ievads var ilgi atrasties zem ūdens, palieciet pie IP68 – ES-PG11B vai pelēkā 00834 (tas pats izmērs un diapazons).
    Kāda atvere nepieciešama korpusā?
    Vītņotai atverei – PG11 vītne; gluda atvere atbilstoši vītnes ārējam Ø 18,6 mm, no iekšpuses pievelkot ar kontruzgriezni.
    Vai caur vienu blīvslēgu var ievadīt divus vadus?
    Nē – blīve noblīvē tikai vienu apaļu kabeli; katram kabelim izmantojiet atsevišķu blīvslēgu.

    ES-PG11B – PG11 kabeļa blīvslēgs Ø5–10 mm, melns, IP68

    Melns PG11 kabeļa blīvslēgs ES-PG11B ar uzgriezni un blīvi vienam kabelim Ø5–10 mm: instalācijas barošanas kabeļi, visbiežāk 3×1,5–3×2,5 mm² (kontaktligzdu līnijas, sildītāji, sūkņi). IP68, vītnes garums 9 mm, pievelk ar roku un atslēgu.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
