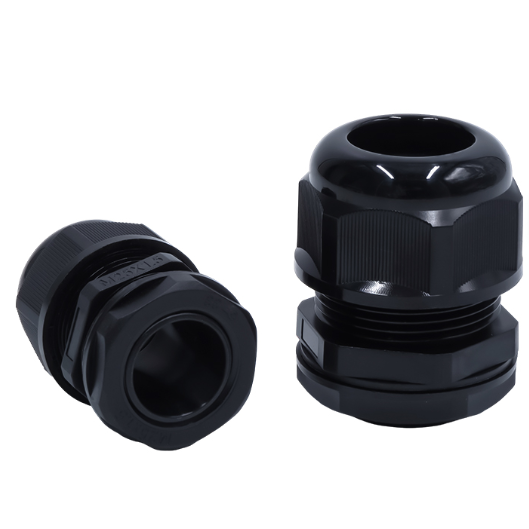

  • Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG42 | kabelim Ø32–38 mm | melns | IP68 | ES-PG42B

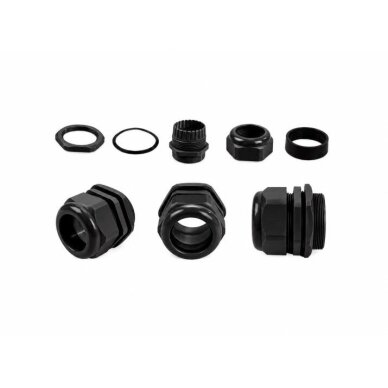

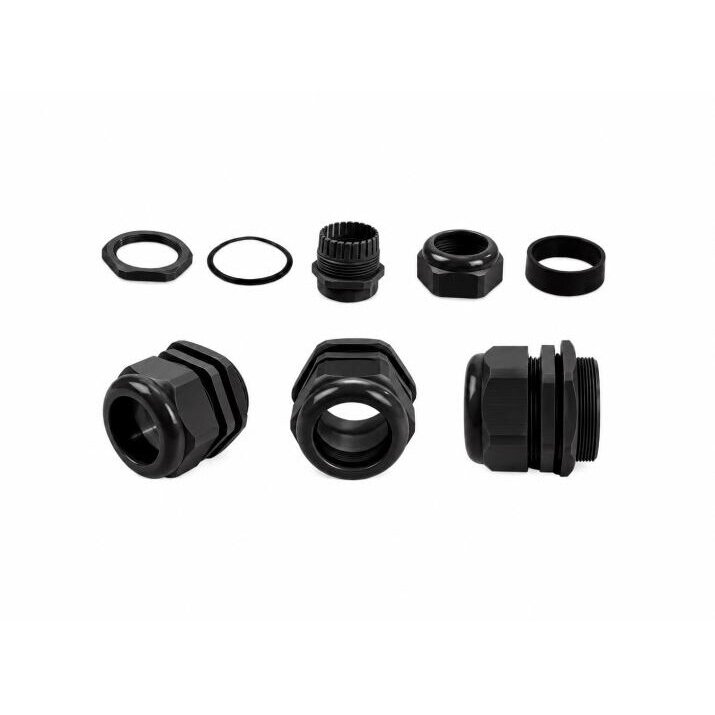

    Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG42 | kabelim Ø32–38 mm | melns | IP68 | ES-PG42B 1
    Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG42 | kabelim Ø32–38 mm | melns | IP68 | ES-PG42B 2

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG42 | kabelim Ø32–38 mm | melns | IP68 | ES-PG42B

    Kods: ES-PG42B
    Jautāt
    Cena 1.41 € ar PVN
    ( 1.17 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    ES-PG42B ir melns kabeļa blīvslēgs ar uzgriezni un blīvi, PG42 vītne, vienam kabelim ar ārējo Ø 32–38 mm. Aizsardzība IP68 (pēc piegādātāja datiem), paredzēts resniem ēku un cehu spēka kabeļiem.

  • Apraksts

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG42 | kabelim Ø32–38 mm | melns | IP68 | ES-PG42B

    ES-PG42B ir melns kabeļa blīvslēgs ar uzgriezni un blīvi viena kabeļa ar ārējo Ø 32–38 mm ievadīšanai sadalnē vai korpusā caur PG42 atveri. Blīvslēgu ieskrūvē korpusā, un pievilktais uzgrieznis saspiež blīvi ap kabeli. Pēc piegādātāja datiem aizsardzības pakāpe ir IP68.

    Galvenā doma:
    PG42 ir paredzēts resniem spēka kabeļiem, kas baro visu ēku, cehu vai lielu iekārtu. Šāda Ø kabeļi parasti ir 4 dzīslu 50–70 mm² vara spēka kabeļi – tas ir tikai orientieris, jo blīvslēgu izvēlas pēc kabeļa ārējā Ø, ko vērts izmērīt ar bīdmēru. Ja resnu kabeli ievada caur atklātu atveri vai nepiemērota izmēra blīvslēgu, sadalnē iekļūst mitrums un putekļi.
    Vītne
    PG42
    Kabeļa Ø
    32–38 mm
    Aizsardzība
    IP68
    Krāsa
    Melna

    Darbības princips

    Izmēriet kabeļa ārējo Ø un sagatavojiet korpusā PG42 atveri.

    Blīvslēgu ieskrūvē korpusā, kabeli izvelk cauri, un uzgriezni pievelk ar roku un atslēgu.

    Blīve aptver kabeļa apvalku – ievads ir hermētisks (IP68), un kabelis tiek noturēts.

    Kāpēc izvēlēties ES-PG42B?
    Viens izmērs aptver kabeļus no Ø32 līdz Ø38 mm, tāpēc objektā nav jāmeklē precīza atbilstība katram kabelim. Hermētiskumu nodrošina blīve un uzgrieznis, nevis hermētiķis, tāpēc ievads izskatās kārtīgi un to var atskrūvēt, mainot kabeli.

    Tehniskā specifikācija

    Preces veids Kabeļa blīvslēgs ar uzgriezni un blīvi
    Kods ES-PG42B
    Vītne PG42 (DIN 40430)
    Vītnes ārējais Ø 54,0 mm
    Vītnes garums 18 mm
    Kabeļa Ø (blīvēšanas diapazons) 32–38 mm
    Kabeļu skaits 1
    Aizsardzības pakāpe IP68 (EN 60529), pēc piegādātāja datiem
    Krāsa Melna
    Montāža Ieskrūvē korpusā / sadalnē, pievelk ar roku un atslēgu
    Sertifikāti CE, SGS, RoHS (pēc piegādātāja datiem)

    Galvenās funkcijas

    • Noblīvē kabeļa ievadu – blīve aptver apvalku, IP68
    • Notur kabeli – pievilktais uzgrieznis neļauj tam brīvi slīdēt
    • Noslēdz atveri korpusā – mitrums un putekļi neiekļūst sadalnē
    • Sargā apvalku – kabelis nepieskaras asajai atveres malai
    • PG42 vītne – ieskrūvē korpusā vai sadalnē
    • Diapazons Ø32–38 mm – viens izmērs vairākiem kabeļu veidiem

    Kur to izmanto?

    • Ēku ievada kabeļi ievada sadales sadalnē
    • Ražošanas cehu sadales skapji
    • Saldēšanas iekārtu un kompresoru spēka kabeļi
    • Komercēku maģistrālās līnijas
    • Lauksaimniecības ēku – fermu, kalšu – sadalnes
    • Rezerves ģeneratoru pieslēgumi sadalnei

    Izmantošana pēc vajadzības

    Projektētājam.
    Spēka līnijai Ø32–38 mm izvēlas konkrētu PG42 ievadu ar IP68.
    Rūpniecības elektriķim.
    Resnais kabelis tiek ievadīts un noturēts ar blīvslēga blīvi, un hermētiskums nav atkarīgs no hermētiķa.
    Lauksaimniecības objekta īpašniekam.
    Fermas vai kaltes sadalnes ievads ir noslēgts no putekļiem un mitruma.

    Praktiskais pielietojums

    Ja ceha sadales skapī ievada spēka kabeli ar ārējo Ø 35 mm, ES-PG42B tam der ar rezervi: blīvslēgu ieskrūvē PG42 atverē, kabeli izvelk cauri un uzgriezni pievelk ar atslēgu, līdz blīve vienmērīgi saspiež apvalku.

    Priekšrocības

    • IP68 pēc piegādātāja datiem
    • Plašs diapazons – Ø32–38 mm vienā izmērā
    • Pievilktais uzgrieznis notur kabeli – hermētiķis nav vajadzīgs
    • Montē ar roku un atslēgu, bez speciāliem instrumentiem
    • CE, SGS, RoHS – pēc piegādātāja datiem
    • Melnā krāsa saskan ar tumšiem korpusiem, mašīnām un iekārtām
    • Visa ES-PG sērija – no PG7 līdz PG63, pelēka un melna

    Trūkumi / ierobežojumi

    • Piegādātājs nenorāda materiālu un darba temperatūru – īpašiem apstākļiem (karstums, ķīmija) precizējiet
    • IP68 iegremdēšanas nosacījumi (dziļums, ilgums) nav norādīti – pastāvīgam darbam zem ūdens precizējiet
    • Viens blīvslēgs – viens kabelis; vairākiem kabeļiem vajag vairākas atveres vai membrānas plāksni
    • Kabelim, kas tievāks par Ø32 mm, izvēlieties ES-PG36B (Ø22–32 mm), resnākam par Ø38 mm – ES-PG48B (Ø37–44 mm)
    • Piemērots tikai apaļam kabelim – plakanu kabeli blīve hermētiski neaptvers

    Drošības un montāžas piezīmes

    • Darbus sadalnē veiciet tikai pēc sprieguma atslēgšanas un tā neesamības pārbaudes
    • Pēc urbšanas vai griešanas izņemiet skaidas no sadalnes un notīriet atveres malu
    • Pirms kabeļa ievadīšanas izmēriet tā ārējo Ø ar bīdmēru – tam jābūt robežās 32–38 mm
    • Uzgriezni pievelciet vienmērīgi: vispirms ar roku, tad ar atslēgu, nepārvelciet
    • Neievadiet vairākus kabeļus caur vienu blīvslēgu

    Ātrais izvēles ceļvedis

    Vītne: PG42, ārējais Ø 54,0 mm
    Kabelis: Ø32–38 mm
    Aizsardzība: IP68
    Krāsa: melna
    Piemērots, ja nepieciešams:
    • ievadīt vienu kabeli Ø32–38 mm sadalnē vai korpusā
    • IP68 hermētiskums kabeļa ievadā
    • melns ievads tumšiem korpusiem vai mašīnām
    Pirms lietošanas pārbaudiet:
    • kabeļa ārējo Ø (32–38 mm)
    • atveres izmēru un vītni – PG42, ārējais Ø 54,0 mm
    • vai sienas biezums ļauj ieskrūvēt 18 mm garu vītni
    Svarīgs atgādinājums: ES-PG42B noblīvē viena kabeļa ievadu, taču nav ugunsdrošības barjera un neaizstāj kabeļa stiprināšanu trasē; vairākiem kabeļiem vajag vairākas atveres vai membrānas plāksni.

    BUJ

    Kāda resnuma kabelim der ES-PG42B?
    Vienam kabelim ar ārējo Ø 32–38 mm; dzīslu šķērsgriezums mm² blīvslēga izmēru nenosaka.
    Kāda atvere vajadzīga?
    Vītne PG42, ārējais Ø 54,0 mm pēc DIN 40430; vītnes garums 18 mm.
    Vai caur vienu blīvslēgu var ievadīt vairākus kabeļus?
    Nē – viens blīvslēgs ir paredzēts vienam apaļam kabelim; vairākiem kabeļiem vajag vairākas atveres vai membrānas plāksni, piem., HIK-1 vai HIK-2 (līdz Ø64 mm).
    No kāda materiāla tas ir izgatavots un kādai temperatūrai paredzēts?
    Piegādātājs materiālu un darba temperatūru nenorāda, tāpēc mēs to neapgalvojam; ja projektam tas ir obligāti, sazinieties ar mums pirms pasūtīšanas.
    Vai melnais variants ir izturīgāks pret UV?
    Piegādātājs UV izturību nenorāda – melno krāsu izvēlas korpusa izskata dēļ; tas pats izmērs pelēkā krāsā – ES-PG42.
    Kabeļa Ø 37 mm – PG42 vai PG48?
    37–38 mm ietilpst abos diapazonos – ES-PG42B (Ø32–38 mm) un ES-PG48B (Ø37–44 mm); ja kabelis ir pie PG42 augšējās robežas, ērtāk izvēlēties ES-PG48B.

    Kabeļa blīvslēgs ES-PG42B, melns, IP68

    ES-PG42B ir melns PG42 kabeļa blīvslēgs ar uzgriezni un blīvi vienam kabelim Ø32–38 mm, IP68. Paredzēts resniem ēku un cehu spēka kabeļiem.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
