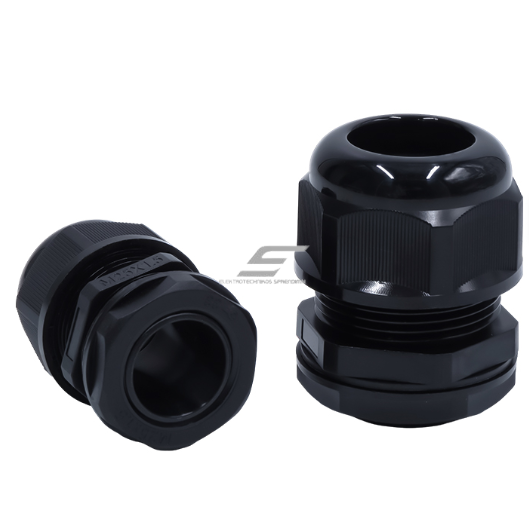

  • Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG7 | kabelim Ø3–6,5 mm | melns | IP68 | ES-PG7B

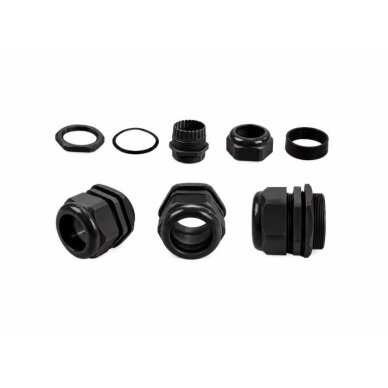

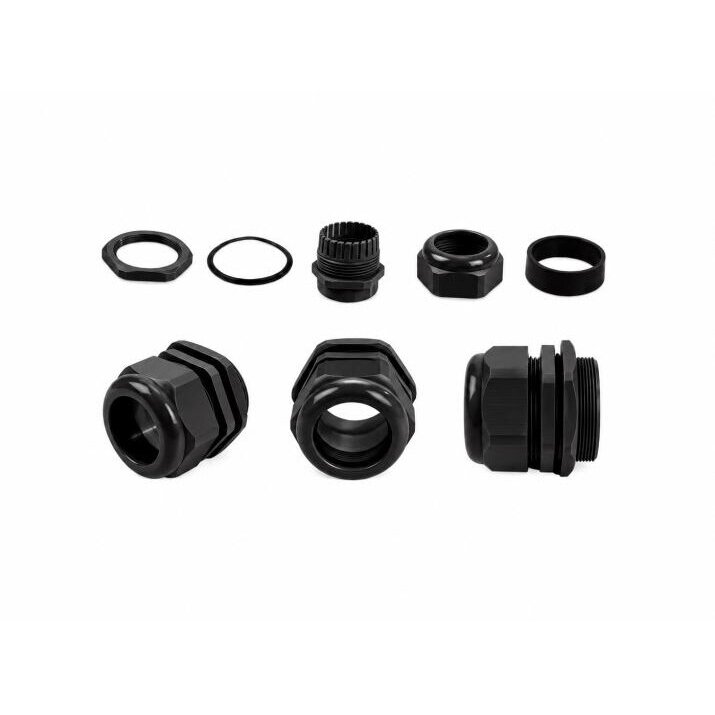

    Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG7 | kabelim Ø3–6,5 mm | melns | IP68 | ES-PG7B 1
    Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG7 | kabelim Ø3–6,5 mm | melns | IP68 | ES-PG7B 2

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG7 | kabelim Ø3–6,5 mm | melns | IP68 | ES-PG7B

    Kods: ES-PG7B
    Jautāt
    Cena 0.07 € ar PVN
    ( 0.06 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Melns kabeļa blīvslēgs ar PG7 vītni, spiedējuzgriezni un blīvi. Noblīvē vienu apaļu kabeli ar ārējo Ø 3–6,5 mm – plāni signālu un vadības kabeļi (sensori, gala slēdži, termostati, pogas). Aizsardzība IP68 (EN 60529), vītnes garums 8 mm.

  • Apraksts

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG7 | kabelim Ø3–6,5 mm | melns | IP68 | ES-PG7B

    ES-PG7B ir melns kabeļa blīvslēgs ar PG7 vītni, spiedējuzgriezni un blīvi. To ieskrūvē PG7 atverē korpusā vai sadalnē, pievelk ar roku un galīgi pievelk ar atslēgu. Blīve aptver vienu apaļu kabeli ar ārējo Ø 3–6,5 mm un noslēdz spraugu starp kabeli un korpusu.

    Galvenā doma:
    PG7 ir mazākais ES-PG sērijas izmērs: vītnes ārējais Ø 12,5 mm ietilpst uz šauras sensora kārbas vai neliela vadības pults sienas, bet Ø3–6,5 mm diapazons cieši saspiež arī plānu signālu kabeli. Melno versiju bieži izvēlas tumšiem korpusiem, mašīnām un iekārtām.
    Vītne
    PG7
    Kabeļa Ø
    3–6,5 mm
    Aizsardzība
    IP68
    Vītnes garums
    8 mm

    Darbības princips

    Montāža. Pēc sprieguma atslēgšanas blīvslēgu ieskrūvē PG7 atverē, tad kabeli izvelk caur atbrīvoto uzgriezni un blīvi.

    Darbība. Uzgriezni pievelk ar roku un pievelk ar atslēgu – blīve vienmērīgi saspiežas ap Ø3–6,5 mm kabeļa apvalku un vienlaikus notur kabeli.

    Rezultāts. Blīvs IP68 ievads (EN 60529): putekļi neiekļūst, ievads paredzēts ilgstošai iegremdēšanai – precīzus IP68 testa nosacījumus (dziļumu un ilgumu) nosaka ražotājs.

    Kāpēc izvēlēties ES-PG7B?
    Ļauj ievadīt plānu kabeli nelielā korpusā ar IP68 blīvējumu – tur, kur lielāks blīvslēgs ne ietilptu, ne cieši saspiestu šādu kabeli.

    Tehniskā specifikācija

    Preces veids Kabeļa blīvslēgs ar uzgriezni un blīvi
    Kods ES-PG7B
    Vītne PG7 (DIN 40430)
    Vītnes ārējais Ø 12,5 mm
    Vītnes garums 8 mm
    Kabeļa ārējais Ø 3–6,5 mm
    Kabeļu skaits 1
    Konstrukcija korpuss ar vītni, spiedējuzgrieznis, blīve
    Pievilkšana ar roku, galīgi ar atslēgu
    Aizsardzības pakāpe IP68 (EN 60529)
    Sertifikāti CE, SGS, RoHS (pēc piegādātāja datiem)
    Krāsa melns

    Galvenās funkcijas

    • IP68 blīvējums – aizsardzība pret putekļiem un ilgstošu iegremdēšanu (EN 60529).
    • PG7 vītne – vītnes ārējais Ø 12,5 mm, vītnes garums 8 mm.
    • Diapazons Ø3–6,5 mm – plāni signālu un vadības kabeļi (sensori, gala slēdži, termostati, pogas).
    • Uzgrieznis ar blīvi – noblīvē un notur kabeli, samazina vilkmi uz spailēm.
    • Vienkārša pievilkšana – ar roku, galīgi ar atslēgu, bez speciāliem instrumentiem.
    • Melnā krāsa – saskan ar tumšiem korpusiem, mašīnām un iekārtām.

    Kur to izmanto?

    • Temperatūras, spiediena un līmeņa sensoru korpusi
    • Gala slēdžu un induktīvo sensoru pieslēguma kārbas
    • Nelielas vadības pultis ar pogām un signāllampām
    • Sensoru ievadi drenāžas akās un sūkņu stacijās, kur iespējama applūšana
    • Āra apgaismojuma un laistīšanas sistēmu vadības kārbas
    • Iekārtu korpusi, kuros caur sienu ievada signālu kabeli
    • Veca saplaisājuša PG7 ievada nomaiņa remonta laikā

    Izmantošana pēc vajadzības

    Automatikas montētājam.
    Sensoru un pogu kabeļi ir plāni – Ø3–6,5 mm diapazons tos saspiež bez papildu ieliktņiem un saglabā IP68.
    Iekārtu ražotājam.
    Mazais vītnes ārējais Ø 12,5 mm ļauj izvietot vairākus ievadus pat uz šauras korpusa sienas.
    Ēkas pārvaldniekam.
    Pagrabos un akās, kur iespējama applūšana, IP68 ievads sensora kārbā samazina bojājumu un atkārtotu izsaukumu risku.

    Praktiskais pielietojums

    Ja drenāžas akā montējat līmeņa sensora pieslēguma kārbu un tajā ienāk signālu kabelis ar izmērīto ārējo Ø 5 mm, tad ES-PG7B ir pareizais izmērs: ieskrūvējiet blīvslēgu PG7 atverē, izvelciet kabeli cauri, pievelciet uzgriezni ar roku un pievelciet ar atslēgu, līdz kabelis blīvē vairs nekustas.

    Priekšrocības

    • IP68 pēc EN 60529 – augstāka aizsardzība nekā IP67 sērijai
    • Skaidrs diapazons Ø3–6,5 mm vienam PG7 izmēram
    • Uzgrieznis vienlaikus noblīvē un notur kabeli
    • Pievelk ar roku un atslēgu – ātra montāža
    • CE, SGS, RoHS – pēc piegādātāja datiem
    • Tas pats izmērs pieejams arī krāsā „pelēks“ – ES-PG7

    Trūkumi / ierobežojumi

    • Ierobežots diapazons: kabeli, kas plānāks par 3 mm, blīvslēgs cieši nesaspiedīs, bet biezākam par 6,5 mm izvēlieties ES-PG9B (PG9, Ø4–8 mm).
    • Viens blīvslēgs – viens apaļš kabelis; plakanam kabelim vai vairākiem vadiem nav piemērots.
    • Vītnes garums 8 mm – biezai korpusa sienai (īpaši ar kontruzgriezni) tā var nepietikt.
    • Materiāls un darba temperatūra mūsu datos nav norādīti – īpašiem apstākļiem (karstums, ķimikālijas, tieša saule) precizējiet parametrus pirms pasūtīšanas.
    • Nav ugunsdrošības barjera – neaizstāj kabeļu šķērsojumus caur ugunsdrošām sienām.

    Drošības un montāžas piezīmes

    • Darbus sadalnē vai kārbā veiciet tikai pēc sprieguma atslēgšanas un tā neesamības pārbaudes.
    • Pēc urbšanas vai vītņu griešanas izņemiet no korpusa visas skaidas – tās var izraisīt īssavienojumu.
    • Gludu atveri urbiet atbilstoši vītnes ārējam Ø 12,5 mm – pārāk lielā atverē blīvums netiek nodrošināts.
    • Uzgriezni pievelciet ar roku, tad ar atslēgu, līdz kabelis blīvē vairs nekustas; pārāk stipri pievelkot, var sabojāt vītni vai blīvi.
    • Kabeli ievadiet no apakšas vai ar pilienu cilpu, lai ūdens netecētu pa kabeli līdz ievadam.

    Ātrais izvēles ceļvedis

    PG7 vītne (Ø 12,5 mm)
    Kabelis Ø3–6,5 mm
    IP68, vītnes garums 8 mm
    Melns – ES-PG7B
    Piemērots, ja nepieciešams:
    • blīvi ievadīt vienu apaļu kabeli Ø3–6,5 mm
    • IP68 ievads tur, kur iespējama applūšana vai ilgstošs mitrums
    • lai ievads saskanētu ar tumšu korpusu vai iekārtu
    Pirms lietošanas pārbaudiet:
    • Kabeļa ārējo Ø ar bīdmēru – tam jābūt 3–6,5 mm.
    • Atveri: vītņota PG7 vai gluda Ø 12,5 mm atvere (tad vajadzīgs kontruzgrieznis – precizējiet komplektāciju) un vai sienai pietiks ar 8 mm vītni.
    • Darba apstākļus: materiāls, darba temperatūra un IP68 iegremdēšanas dziļums mūsu datos nav norādīti.
    Svarīgs atgādinājums: Blīvslēgs noblīvē un notur vienu kabeli, taču tas nav ugunsdrošības barjera un neaizstāj kabeļu šķērsojumu blīvēšanu caur ugunsdrošām sienām.

    BUJ

    Kāda biezuma kabelim der ES-PG7B?
    Kabelim ar ārējo Ø 3–6,5 mm – mēriet apvalku ar bīdmēru, nevis dzīslu šķērsgriezumu mm².
    Vai PG7 der 3×1,5 mm² barošanas kabelim?
    Parasti nē – šāda kabeļa ārējais Ø parasti ir lielāks par 6,5 mm; pārbaudiet izmēru un vajadzības gadījumā izvēlieties ES-PG9B (PG9, Ø4–8 mm).
    Ar ko ES-PG7B atšķiras no ES-PG7?
    Tikai ar krāsu: ES-PG7B – melns, ES-PG7 – pelēks; vītne, diapazons un IP68 ir tādi paši, UV noturība nav norādīta, tāpēc krāsu izvēlieties pēc korpusa.
    Vai ES-PG7B vietā var izmantot PG-07 / PG-07B?
    Var tur, kur pietiek ar IP67 un kabelis iekļaujas Ø3,5–6 mm diapazonā; kur ievads var ilgi atrasties zem ūdens, palieciet pie IP68 – ES-PG7B vai pelēkā 00810 (tas pats izmērs un diapazons).
    Kāda atvere nepieciešama korpusā?
    Vītņotai atverei – PG7 vītne; gluda atvere atbilstoši vītnes ārējam Ø 12,5 mm, no iekšpuses pievelkot ar kontruzgriezni.
    Vai caur vienu blīvslēgu var ievadīt divus vadus?
    Nē – blīve noblīvē tikai vienu apaļu kabeli; katram kabelim izmantojiet atsevišķu blīvslēgu.

    ES-PG7B – PG7 kabeļa blīvslēgs Ø3–6,5 mm, melns, IP68

    Melns PG7 kabeļa blīvslēgs ES-PG7B ar uzgriezni un blīvi vienam kabelim Ø3–6,5 mm: plāni signālu un vadības kabeļi (sensori, gala slēdži, termostati, pogas). IP68, vītnes garums 8 mm, pievelk ar roku un atslēgu.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
