  • Jauns   Bezvadu celtņa vadības pults | 4 pogas + START/STOP | 1 ātrums | 12–24 V AC/DC | IP65 | ESF24-6SHS-6
    Jauns   Bezvadu celtņa vadības pults | 4 pogas + START/STOP | 1 ātrums | 12–24 V AC/DC | IP65 | ESF24-6SHS-6 1

    Bezvadu celtņa vadības pults | 4 pogas + START/STOP | 1 ātrums | 12–24 V AC/DC | IP65 | ESF24-6SHS-6

    Kods: ESF24-6SHS-6
    Jautāt
    Cena 104.16 € ar PVN
    ( 86.09 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Radio pults divām kustībām – celšanai un ratiņu vai tilta pārvietošanai: UP, DOWN, WEST, EAST, START un STOP. Uztvērēja barošana 12–24 V AC/DC, aizsardzība IP65.

  • Apraksts

    Bezvadu celtņa pults ESF24-6SHS-6 – 4 virzieni, 12–24 V AC/DC

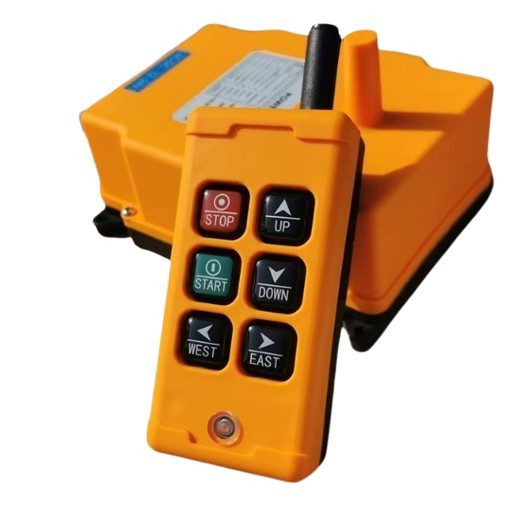

    ESF24-6SHS-6 ir radio vadības komplekts (raidītājs + uztvērējs) telferiem un celtņiem ar divām kustībām: celšana un ratiņu vai tilta pārvietošana. Raidītājs nosūta komandu pa radio kanālu, uztvērēja releji ieslēdz kontaktoru spoles, un kontaktori pieslēdz motorus.

    Galvenā doma:
    Daudziem telferiem un nelieliem celtņiem vadības ķēde darbojas ar zemu spriegumu no transformatora, piemēram, 24 V AC. Šīs pults uztvērēju baro ar 12–24 V AC/DC, tāpēc to pieslēdz tieši šādā ķēdē bez papildu barošanas avota.
    Pogas
    4 + START/STOP
    Ātrumi
    1
    Uztvērējs
    12–24 V AC/DC
    Aizsardzība
    IP65

    Darbības princips

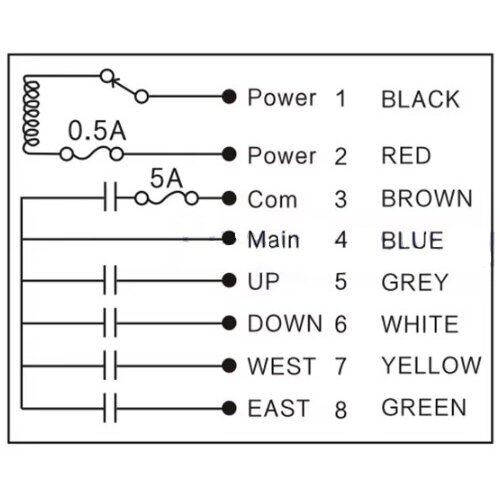

    Uztvērēju uzstāda uz telfera vai celtņa blakus kontaktoriem un baro ar vadības ķēdes spriegumu (12–24 V AC/DC) – tādam pašam spriegumam jābūt kontaktoru spolēm. UP/DOWN un WEST/EAST izejas pieslēdz celšanas un ratiņu (vai tilta) kontaktoru spoļu ķēdēs caur gala slēdžiem, STOP – galvenā kontaktora (KM0) ķēdē.

    START ieslēdz galveno kontaktoru, STOP to atslēdz un pārtrauc visas kustības. Virziena pogas darbojas, kamēr tās tur. Pretējo virzienu kontaktoriem ir NC bloķēšana, un, zūdot radio sakariem, uztvērējam jāatslēdz izejas un celtnim jāapstājas.

    Operators vada celšanu un horizontālo kustību ar vienu raidītāju, stāvot tur, no kurienes vislabāk redz kravu.

    Kāpēc izvēlēties ESF24-6SHS-6?
    Tā ir pults divu kustību mehānismam ar zemsprieguma vadību: nav jāmaina kontaktori vai jāliek papildu transformators. Uztvērēja releju kontakti – 5 A, vadības ķēdei.

    Tehniskā specifikācija

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis ESF24-6SHS-6
    Komplektācija 1 raidītājs + 1 uztvērējs
    Pogas UP, DOWN, WEST, EAST + START, STOP
    Ātrumi 1
    Uztvērēja barošana 12–24 V AC/DC
    Uztvērēja releju kontakti 5 A (vadības ķēdei)
    Aizsardzības klase IP65

    Galvenās funkcijas

    • UP / DOWN – celšana un nolaišana
    • WEST / EAST – ratiņu vai tilta kustība
    • START un STOP – ieslēdz un atslēdz galveno kontaktoru
    • 12–24 V AC/DC uztvērējs – pieslēdzams zemsprieguma vadības ķēdei
    • IP65 – aizsardzība pret putekļiem un ūdens strūklām

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-ML-K6 – 6 virziena pogas (3 kustības), 868 MHz, IP68
    • ES-F21-E1-TX – 6 virziena pogas, universāls 24–440 V AC/DC uztvērējs, līdz 100 m
    • ES-21-4S – 4 pogas, uztvērēja releji 10 A

    Kur izmanto?

    • Telferi ar elektriskiem ratiņiem
    • Piekārtie un nelieli tiltu celtņi ar divām kustībām
    • Celšanas iekārtas ar 24 V AC vadības transformatoru
    • Mobilā tehnika ar 12 V vai 24 V DC vadību
    • 4 virzienu vadu pults aizstāšana ar radio pulti

    Izmantošana pēc vajadzības

    Elektromontierim
    Uztvērēju pieslēdz esošajai 12–24 V vadības ķēdei – kontaktoru spoles nav jāmaina.
    Ražošanas uzņēmumam
    Celšanu un ratiņus vada viens operators no droša attāluma, bez vadu pults.
    Būvlaukumam / noliktavai
    IP65 aizsardzība der putekļainām vietām un darbam zem nojumes.

    Praktiskais pielietojums

    Ja telfera ar elektriskiem ratiņiem vadības ķēdi baro ar 24 V AC no transformatora, ESF24-6SHS-6 uztvērēju pieslēdz tam pašam transformatoram, UP/DOWN un WEST/EAST izejas – esošajām kontaktoru spolēm caur gala slēdžiem, STOP – galvenā kontaktora ķēdē. Pēc palaišanas pārbauda, vai STOP un sakaru zudums aptur visas kustības.

    Plusi

    • Der zemsprieguma 12–24 V AC/DC vadības ķēdēm
    • Divas kustības vienā raidītājā
    • Vienkārša shēma – 4 virzieni, START un STOP
    • IP65 aizsardzība

    Mīnusi / ierobežojumi

    • Tikai divas kustības – trim kustībām izvēlieties ES-ML-K6 vai ES-F21-E1-TX
    • Viens ātrums – 2 ātrumu celtnim izvēlieties ES-24-8D
    • Radio frekvence un attālums specifikācijā nav norādīti – ja vajag apstiprinātu attālumu, izvēlieties ES-F21-E1-TX (līdz 100 m)
    • Nav paredzēts 230 V AC spolēm – tām ES-F21-E1-TX (24–440 V AC/DC)

    Drošības un montāžas piezīmes

    • Uztvērēja releji (5 A) komutē tikai kontaktoru spoles – motorus tieši nepieslēdziet
    • STOP izeju pieslēdziet galvenā kontaktora (KM0) ķēdē; zūdot sakariem, celtnim jāapstājas (EN 60204-32)
    • Gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē
    • Pirms montāžas vai remonta atslēdziet ievadslēdzi un piemērojiet LOTO
    • Pēc montāžas pārbaudiet virzienu atbilstību pogām un to, vai STOP aptur visas kustības

    Ātrais izvēles ceļvedis

    4 pogas + START/STOP
    1 ātrums
    12–24 V AC/DC
    IP65

    Pārbaudiet pirms pasūtīšanas:

    • Kontaktoru spoļu spriegums ir 12–24 V AC/DC un sakrīt ar uztvērēja barošanu
    • Radio frekvence (norādīta uz uztvērēja etiķetes) – pārbaudiet, vai frekvence ir atļauta jūsu valstī
    • Pietiek ar divām kustībām (4 virzieniem) un vienu ātrumu

    BUJ

    Cik pogu ir ESF24-6SHS-6?
    Kopā 6: četras virziena pogas (UP, DOWN, WEST, EAST) un START un STOP.
    Kāds ir uztvērēja barošanas spriegums?
    12–24 V AC/DC. Tādam pašam spriegumam jābūt kontaktoru spolēm.
    Vai var pieslēgt 230 V AC kontaktorus?
    Nē. 230 V AC vai citam augstākam vadības spriegumam izvēlieties ES-F21-E1-TX ar 24–440 V AC/DC uztvērēju.
    Ko nozīmē 5 A?
    Tā ir uztvērēja releju kontaktu strāva vadības ķēdei – kontaktoru spolēm, nevis motoram.
    Kāds ir vadības attālums?
    Specifikācijā nav norādīts. Ja vajag apstiprinātu attālumu, izvēlieties ES-F21-E1-TX (līdz 100 m atklātā vietā).
    Kas notiek, ja zūd radio sakari?
    Uztvērējam jāatslēdz izejas un celtnim jāapstājas. Palaišanas laikā tas obligāti jāpārbauda.

    ESF24-6SHS-6 īsumā

    4 virzienu + START/STOP radio pults divu kustību telferiem un celtņiem ar zemsprieguma 12–24 V AC/DC vadību, IP65. Pieslēdz caur kontaktoriem, releji 5 A.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
