Cements | milti | beramie materiāli | rotācijas | rotējošs lāpstiņas līmeņa sensors | devējs | 230VAC | 5A/250V SPDT | augstai temperatūrai +200°C | IP65

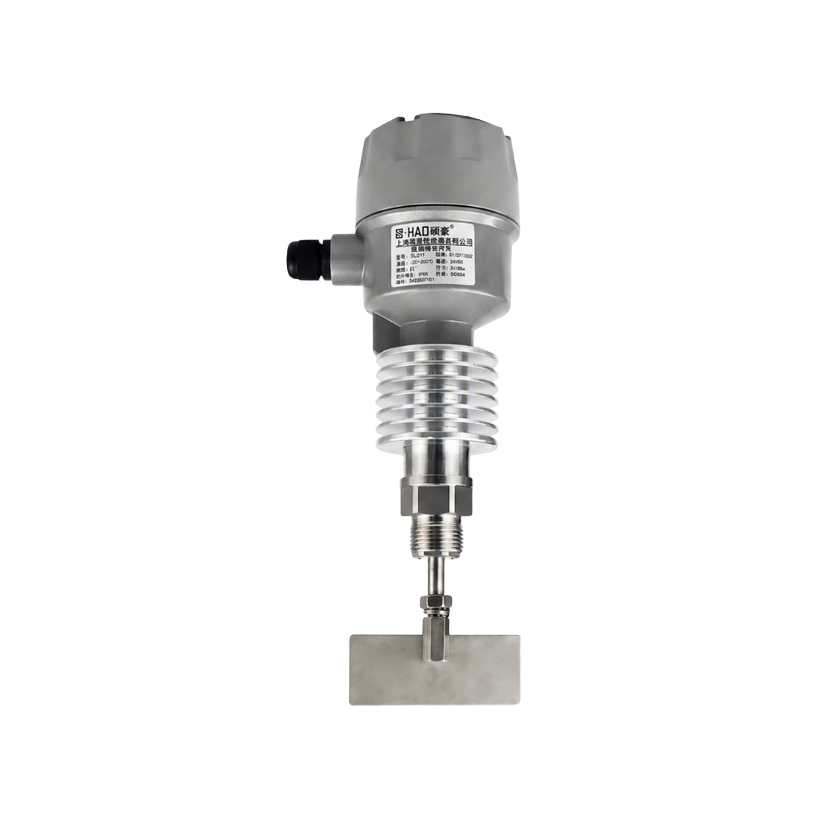

Šis modelis no standarta versijas atšķiras ar konstrukciju, kas pielāgota augstai temperatūrai. Papildu pagarinātā dzesēšanas / siltumizolācijas daļa starp korpusu un procesa pieslēgumu palīdz attālināt slēdža elektrisko un mehānisko daļu no karstās procesa zonas. Slēdzis paredzēts beramo materiālu robežlīmeņa kontrolei, ja procesa temperatūra var sasniegt līdz +200°C.

Šī versija paredzēta procesiem, kuros standarta līmeņa slēdža ar temperatūras robežu līdz +80°C iespējas nav pietiekamas. Darba temperatūras diapazons ir no -20°C līdz +200°C maks. Augstas temperatūras versijai ir pagarināta konstrukcijas daļa starp procesu un galveno korpusu, kas ļauj novietot korpusu tālāk no augstas temperatūras zonas.

Integrētajam mikroslēdzim ir SPDT pārslēdzošais kontakts ar elektrisko slodzi līdz 5A / 250VAC. Kontaktu var izmantot robežlīmeņa signāla pārsūtīšanai uz PLC, kontaktoru, starpreleju, gaismas vai skaņas signalizāciju un citu saderīgu vadības aprīkojumu.

100mm platajai lāpstiņai jāspēj brīvi griezties un tā nedrīkst pieskarties tvertnes sienai, iekšējām konstrukcijām, caurulēm vai citam aprīkojumam. Montāžas vieta jāizvēlas tā, lai materiāls dabiski sasniegtu lāpstiņu un to nebojātu tieša, spēcīga materiāla plūsma.

Augstas temperatūras rotējošo līmeņa slēdzi var izmantot dažādās ražošanas un pārstrādes sistēmās, kur beramais materiāls vai tehnoloģiskā zona ir karsta. Tas ir piemērots robežlīmeņa kontrolei bunkuros, silosos, žāvēšanas sistēmās, cementa ražošanā, plastmasas pārstrādē, ķīmisko šķiedru ražošanā un citos procesos, ja darba apstākļi atbilst -20°C ~ +200°C temperatūras diapazonam un normāla spiediena nosacījumiem.

• Darba temperatūra līdz +200°C ļauj izmantot ierīci augstas temperatūras beramo materiālu procesos.
• Pagarināta augstas temperatūras konstrukcija attālina galveno korpusu no karstās procesa zonas.
• Vienkāršs elektromehānisks darbības princips neprasa nepārtrauktu analogo līmeņa mērīšanu.
• SPDT 5A / 250VAC kontakts ļauj pārsūtīt robežlīmeņa signālu uz vadības ķēdi.
• SUS304 nerūsējošā tērauda lāpstiņa paredzēta tiešam kontaktam ar beramo materiālu.
• 1 apgr./min. lāpstiņas ātrums paredzēts uzticamai mehāniskai materiāla klātbūtnes noteikšanai.
• IP65 aizsardzības klase aizsargā korpusu pret putekļiem un ūdens strūklām atbilstoši IP65 prasībām.
• G1" procesa pieslēgums paredzēts mehāniskai montāžai tvertnē vai iekārtā.
• M20x1.5 kabeļa ievads paredzēts barošanas un signāla vadu pieslēgšanai.
• 3W patērētā jauda nepieciešama lāpstiņas piedziņai.

• Paredzēts robežlīmeņa, nevis nepārtrauktai līmeņa mērīšanai: slēdzis parāda, vai materiāls ir sasniedzis konkrētu vietu, bet nemēra precīzu līmeni metros vai procentos.
• Mehānisks kontakts ar materiālu: lāpstiņai fiziski jāsaskaras ar kontrolējamo beramo materiālu.
• +200°C ir maksimālā robeža: procesa temperatūra nedrīkst pārsniegt izstrādājumam atļauto maksimālo temperatūru.
• Nav piemērots šķidrumu līmeņa mērīšanai: darbības princips balstās uz rotējošās lāpstiņas apturēšanu ar beramo materiālu.
• Normāls darba spiediens: modelis nav paredzēts spiediena tvertnēm bez papildu tehniska apstiprinājuma.
• Montāžas vieta jāizvēlas pareizi: spēcīga tieša krītoša materiāla plūsma var radīt mehānisku slodzi uz lāpstiņu.
• Nepieciešama vieta lāpstiņas griešanai: ap lāpstiņu nedrīkst būt iekšēju konstrukciju vai citu šķēršļu.

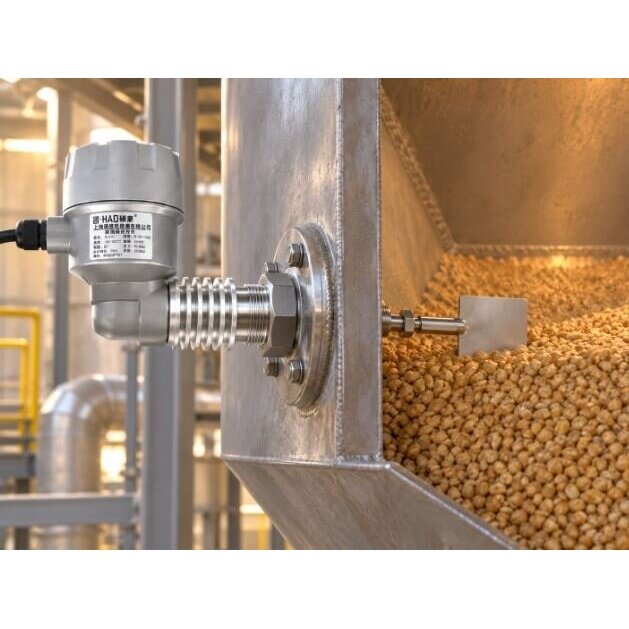

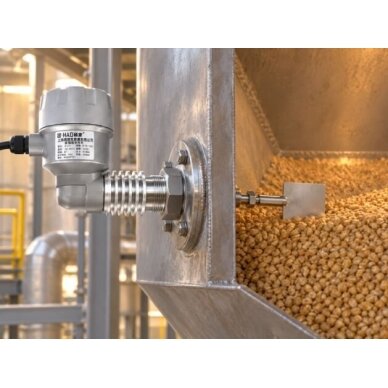

Tehnoloģiskā bunkurā ar karstu beramo materiālu slēdzi uzstāda maksimāli pieļaujamā uzpildes līmeņa augstumā. Pagarinātā 60mm konstrukcijas daļa attālina galveno korpusu no karstās bunkura sienas un procesa zonas. Kamēr materiāls nesasniedz lāpstiņu, 230VAC sinhronais motors to griež ar aptuveni 1 apgr./min. ātrumu. Kad materiāls paceļas līdz lāpstiņai, griešanās tiek apturēta, SPDT kontakts pārslēdzas un signāls tiek pārsūtīts uz kontrolieri, kas var apturēt padeves konveijeru vai aktivizēt pilnas tvertnes signalizāciju.

Galvenā atšķirība ir augstāka pieļaujamā procesa temperatūra. Šis modelis paredzēts darbam līdz +200°C un tam ir pagarināta starpdaļa starp procesu un galveno korpusu.

Maksimālā darba temperatūra ir +200°C.

Darba temperatūras diapazons ir no -20°C līdz +200°C maks.

Tas nosaka, vai beramais materiāls ir sasniedzis konkrētu vietu tvertnē. Tas ir robežlīmeņa slēdzis, nevis nepārtrauktas līmeņa mērīšanas ierīce.

Lāpstiņa nepārtraukti lēni griežas. Kad beramais materiāls to apņem un rada mehānisku pretestību, lāpstiņas griešanās tiek apturēta un iekšējais mehānisms pārslēdz signāla kontaktu.

Slēdža barošanas spriegums ir 230VAC.

Tiek izmantots SPDT mikroslēdža kontakts ar elektrisko slodzi līdz 5A / 250VAC.

Lāpstiņas griešanās ātrums ir aptuveni 1 apgr./min.

Lāpstiņa izgatavota no SUS304 nerūsējošā tērauda.

Tā attālina galveno slēdža korpusu no augstas temperatūras procesa zonas. Tā ir viena no galvenajām šīs augstas temperatūras versijas konstrukcijas atšķirībām.

Jā, ja faktiskā procesa temperatūra, spiediens, materiāla īpašības un citi ekspluatācijas apstākļi atbilst slēdža tehniskajiem parametriem.

Jā, beramo materiālu līmeņa kontrolei, ja procesa temperatūra nepārsniedz +200°C un sistēma darbojas normāla spiediena apstākļos.

Nē. Šis modelis paredzēts beramiem materiāliem, kuru mehāniskā pretestība spēj apturēt rotējošo lāpstiņu.

Jā. Uzstādot tvertnes augšējā daļā, kontakta signālu var izmantot uzpildes apturēšanai vai pilnas tvertnes signalizācijas aktivizēšanai.

Jā. Pareizi uzstādot tvertnes apakšējā daļā, kontaktu stāvokļa maiņu var izmantot minimālā materiāla līmeņa kontrolei.

Tiek izmantots G1" procesa pieslēgums.

Elektriskais kabeļa ievads ir M20x1.5.

Korpusa aizsardzības klase ir IP65.

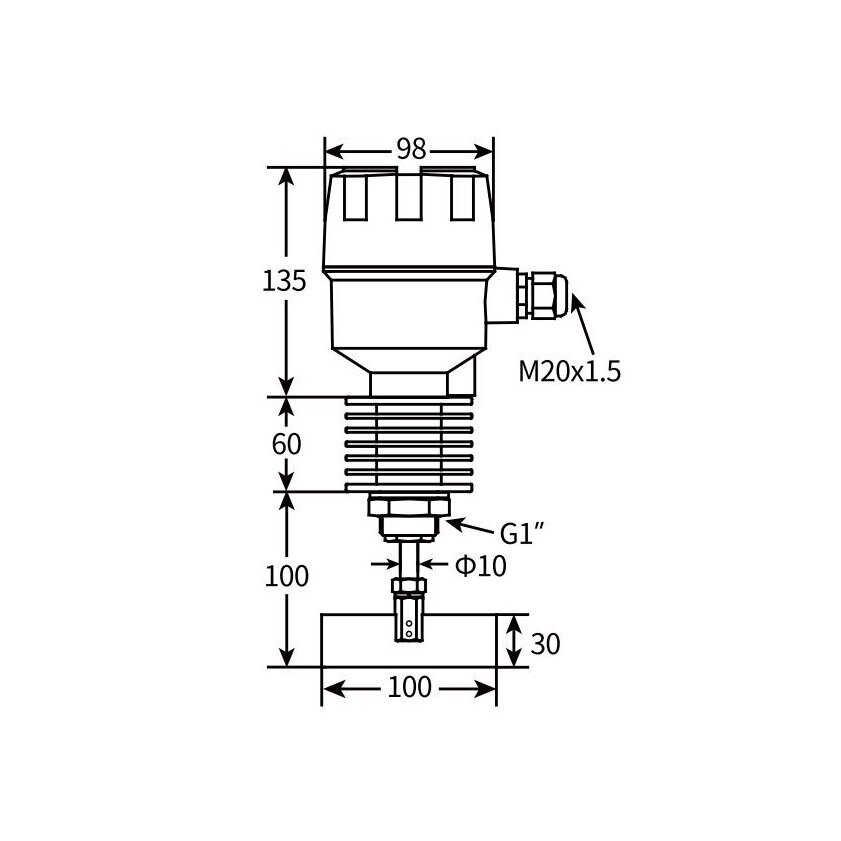

Augstas temperatūras rotējošais līmeņa slēdzis jāuzstāda tā, lai lāpstiņa varētu brīvi griezties un galvenais korpuss bez vajadzības netiktu pakļauts tiešai procesa siltuma iedarbībai. Pagarinātā 60mm konstrukcijas daļa paredzēta korpusa attālināšanai no karstās zonas, taču procesa temperatūra nedrīkst pārsniegt +200°C. Procesa pieslēgums, mehāniskais stiprinājums un kabeļa ievads jāuzstāda atbilstoši ražotāja prasībām. 230VAC elektriskā pieslēguma darbus drīkst veikt kvalificēts speciālists, pirms darba atslēdzot barošanu. Nedrīkst pārsniegt SPDT kontakta slodzi 5A / 250VAC. Spiediena, sprādzienbīstamām vai citām īpašām vidēm jāizvēlas speciāli šādiem apstākļiem paredzēts un atbilstoši sertificēts aprīkojums.
