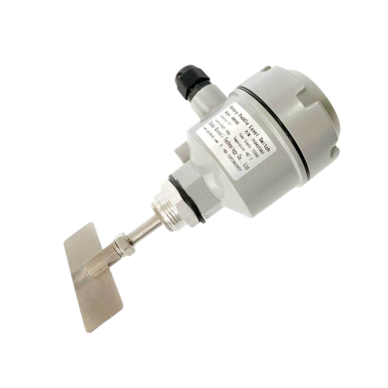

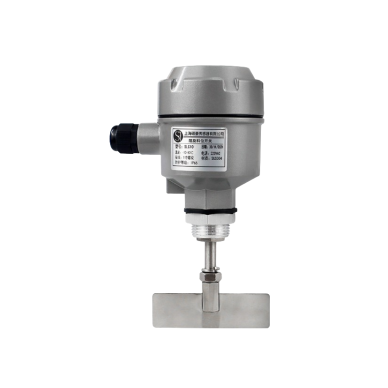

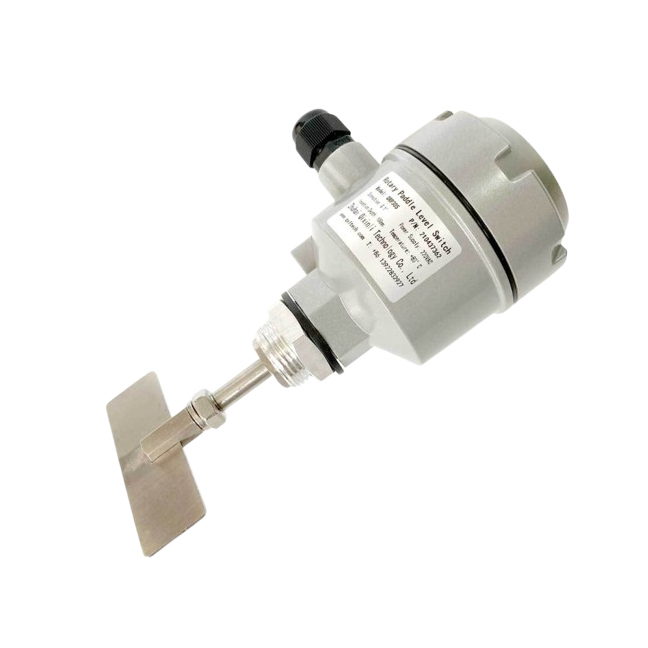

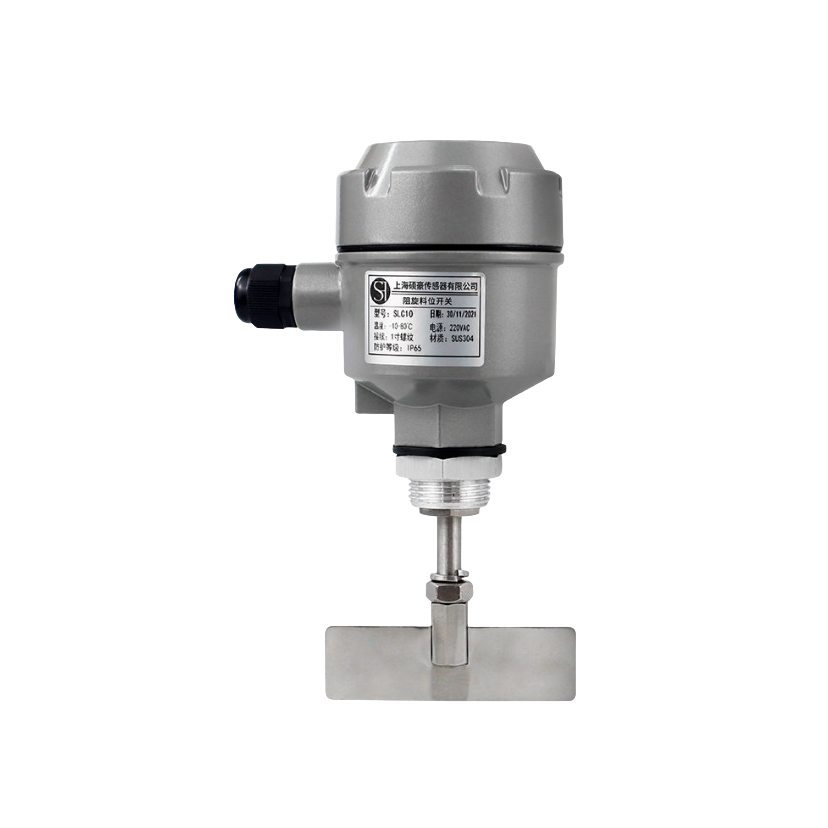

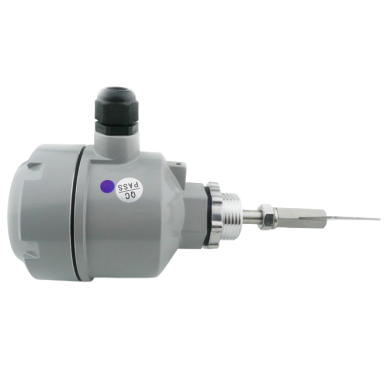

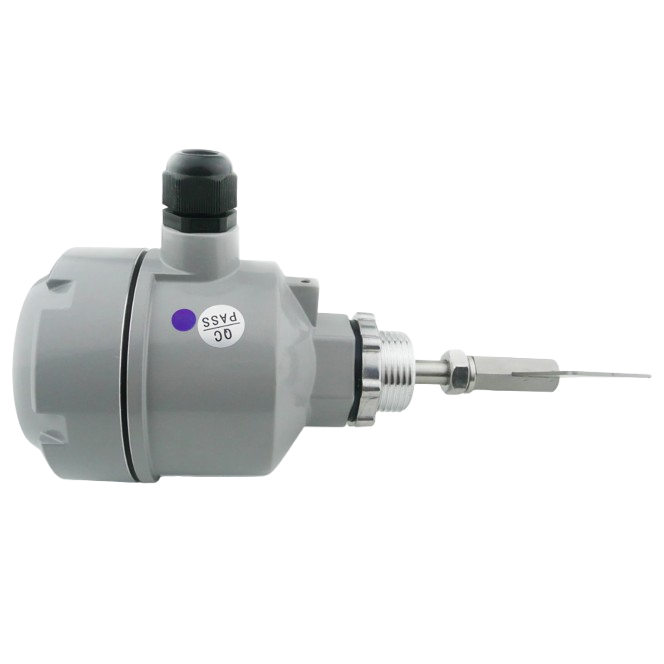

Cements | milti | beramie materiāli | rotācijas | rotējošs līmeņa sensors | devējs | 230VAC | 5A/250V SPDT | augstam spiedienam 1,6MPa | IP65

Šis modelis no standarta versijas atšķiras ar to, ka ir paredzēts darbam spiediena tehnoloģiskajās tvertnēs un iekārtās. Maksimālais darba spiediens ir 1.6MPa. Tas ļauj izmantot slēdzi procesos, kuros ar standarta modeli, kas paredzēts normālam atmosfēras spiedienam, nepietiek.

Šī versija paredzēta procesiem, kuros spiediens var sasniegt līdz 1.6MPa. Norādīto robežu nedrīkst pārsniegt. Projektējot montāžu, jāņem vērā ne tikai paša slēdža darba spiediens, bet arī procesa pieslēguma, vītnes, blīvējuma elementu un visas montāžas konstrukcijas piemērotība konkrētajam spiedienam.

Integrētajam mikroslēdzim ir SPDT pārslēdzošais kontakts ar elektrisko slodzi līdz 5A / 250VAC. Kontaktu var izmantot robežlīmeņa signāla pārsūtīšanai uz PLC, kontaktoru, starpreleju, gaismas vai skaņas signalizāciju un citu saderīgu vadības aprīkojumu.

Uzstādot slēdzi spiediena tvertnē, jānodrošina pareiza G1" procesa pieslēguma mehāniskā nostiprināšana un hermētiskums. Izmantotajiem blīvējuma elementiem, adapteriem un citām montāžas detaļām arī jābūt piemērotām sistēmas darba spiedienam. Tas, ka pats slēdzis ir paredzēts 1.6MPa spiedienam, nenozīmē, ka visas papildu montāžas detaļas automātiski ir piemērotas tādam pašam spiedienam.

Augstspiediena rotējošais līmeņa slēdzis ir paredzēts procesiem, kuros nepieciešams kontrolēt beramā materiāla robežlīmeni un vienlaikus izturēt procesa spiedienu līdz 1.6MPa. To var izmantot spiediena tehnoloģiskajās tvertnēs, bunkuros, uzkrāšanas iekārtās un citās slēgtās sistēmās, ja temperatūra un citi procesa apstākļi atbilst izstrādājuma tehniskajiem parametriem.

• Darba spiediens līdz 1.6MPa ļauj izmantot modeli spiediena tehnoloģiskajās sistēmās.
• Vienkāršs elektromehānisks darbības princips neprasa sarežģītu nepārtrauktu līmeņa mērīšanu.
• SPDT 5A / 250VAC kontakts ļauj pārsūtīt robežlīmeņa signālu tieši uz vadības ķēdi vai starpreleju.
• SUS304 nerūsējošā tērauda lāpstiņa paredzēta tiešam kontaktam ar beramo materiālu.
• 1 apgr./min. lāpstiņas ātrums paredzēts mehāniskai materiāla klātbūtnes noteikšanai.
• IP65 aizsardzības klase aizsargā galveno korpusu pret putekļiem un ūdens strūklām.
• G1" procesa pieslēgums paredzēts stacionārai montāžai tehnoloģiskajā tvertnē.
• M20x1.5 kabeļa ievads paredzēts barošanas un signāla vadu pieslēgšanai.
• Darba temperatūra no -20°C līdz +80°C piemērota dažādiem rūpnieciskiem procesiem.
• 3W patērētā jauda nepieciešama lāpstiņas piedziņai.

• 1.6MPa ir maksimālā spiediena robeža: procesa spiediens nedrīkst pārsniegt slēdža pieļaujamo darba spiedienu.
• Paredzēts robežlīmeņa, nevis nepārtrauktai līmeņa mērīšanai: slēdzis nosaka materiāla klātbūtni konkrētā punktā, bet nemēra precīzu uzpildījuma augstumu.
• Mehānisks kontakts ar materiālu: lāpstiņai fiziski jāsaskaras ar kontrolējamo beramo materiālu.
• Montāžas hermētiskums ir kritiski svarīgs: G1" pieslēgumam, adapteriem un blīvējuma elementiem jābūt piemērotiem faktiskajam sistēmas darba spiedienam.
• Nav piemērots šķidrumu līmeņa mērīšanai: darbības princips balstās uz rotējošās lāpstiņas apturēšanu ar beramo materiālu.
• Nepieciešama vieta lāpstiņas griešanai: ap lāpstiņu nedrīkst atrasties tvertnes konstrukcijas vai citi šķēršļi.

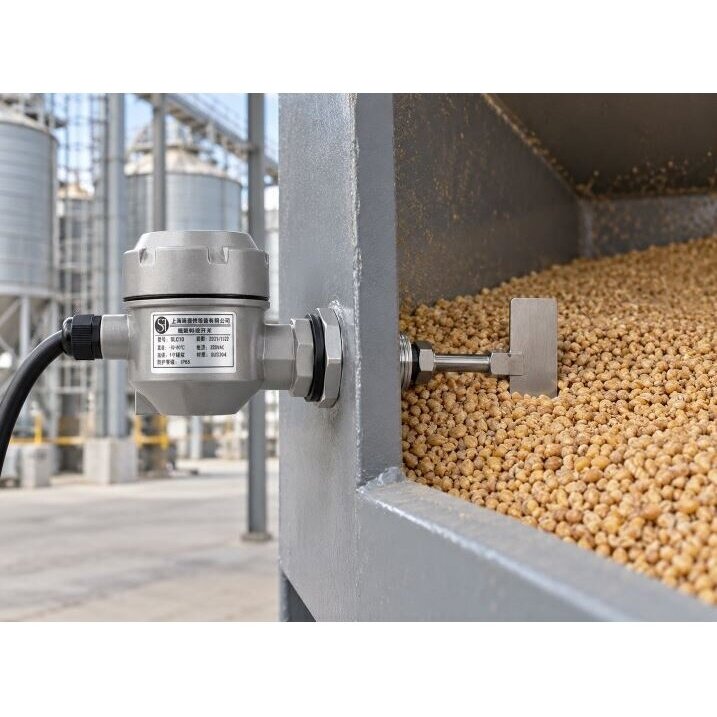

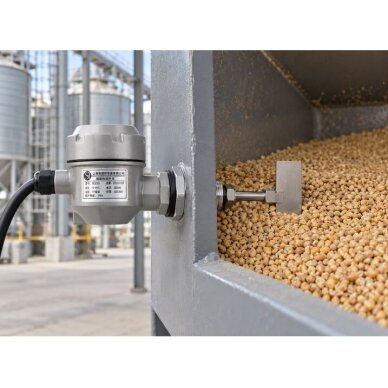

Spiediena tehnoloģiskajā tvertnē ar beramu materiālu rotējošais lāpstiņas slēdzis tiek uzstādīts maksimāli pieļaujamā uzpildes līmeņa augstumā. Darbības laikā sistēma darbojas paaugstināta spiediena apstākļos, tomēr spiediens nepārsniedz 1.6MPa. Kamēr materiāls nesasniedz lāpstiņu, 230VAC sinhronais motors to griež ar aptuveni 1 apgr./min. ātrumu. Kad tvertne piepildās, beramais materiāls aptur lāpstiņu, iekšējais mehānisms pārslēdz SPDT kontaktu un signāls tiek pārsūtīts uz kontrolieri, kas var apturēt materiāla padevi vai aktivizēt pilnas tvertnes signalizāciju.

Galvenā atšķirība ir iespēja darboties tehnoloģiskajā sistēmā zem spiediena. Šī modeļa maksimālais darba spiediens ir 1.6MPa.

Maksimālais darba spiediens ir 1.6MPa.

Jā, ja faktiskais procesa spiediens nepārsniedz 1.6MPa un procesa pieslēgums, adapteri, blīvējuma elementi un visa montāžas konstrukcija ir piemēroti konkrētajiem procesa apstākļiem.

Tas nosaka, vai beramais materiāls ir sasniedzis konkrētu vietu tvertnē. Tas ir robežlīmeņa slēdzis, nevis nepārtraukts līmeņa mērītājs.

Lāpstiņa lēni griežas. Kad beramais materiāls to aptver un rada mehānisku pretestību, griešanās tiek apturēta un iekšējais mehānisms pārslēdz signāla kontaktu.

Slēdža barošanas spriegums ir 230VAC.

Tiek izmantots SPDT mikroslēdža kontakts ar elektrisko slodzi līdz 5A / 250VAC.

Lāpstiņas griešanās ātrums ir aptuveni 1 apgr./min.

Lāpstiņa izgatavota no SUS304 nerūsējošā tērauda.

Šī modeļa darba temperatūras diapazons ir no -20°C līdz +80°C.

Jā. Uzstādot tvertnes augšējā daļā, kontakta signālu var izmantot uzpildes apturēšanai vai pilnas tvertnes signalizācijai.

Jā. Pareizi uzstādot tvertnes apakšējā daļā, kontaktu stāvokļa maiņu var izmantot minimālā materiāla līmeņa kontrolei.

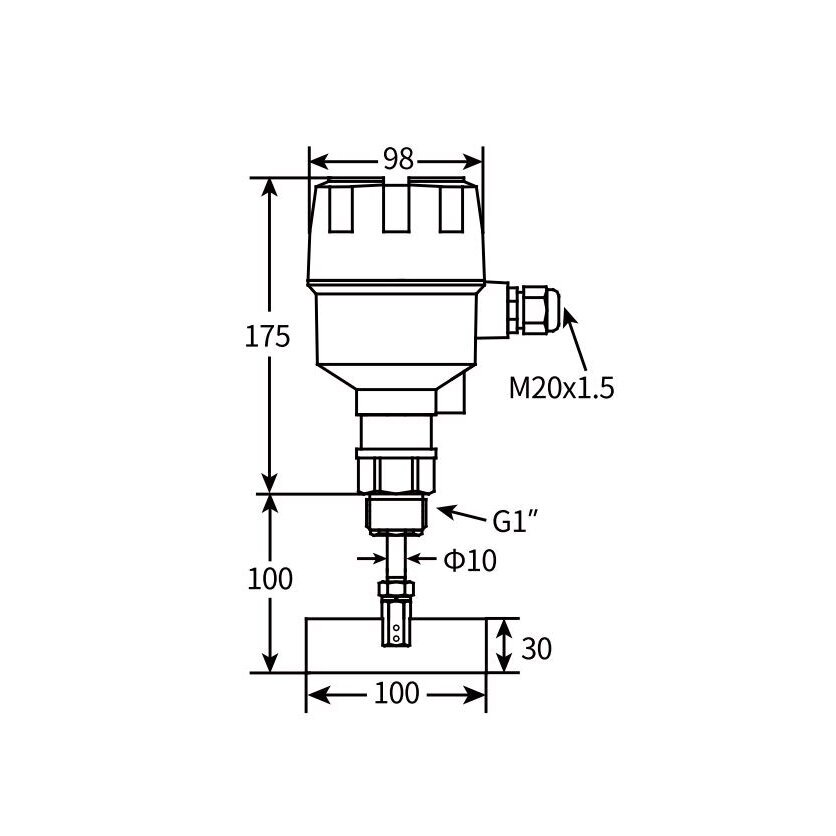

Procesa pieslēgums ir G1".

Elektriskais kabeļa ievads ir M20x1.5.

Korpusa aizsardzības klase ir IP65.

Augstspiediena rotējošais līmeņa slēdzis jāuzstāda atbilstoši tehniskajām prasībām, kas attiecas uz spiediena sistēmām. Maksimālais slēdža darba spiediens ir 1.6MPa, un šo robežu nedrīkst pārsniegt. G1" procesa pieslēgumam, vītnēm, adapteriem, blīvēm un citiem blīvējuma elementiem jābūt piemērotiem faktiskajam sistēmas darba spiedienam un izmantotajai procesa videi. Lāpstiņai jāspēj brīvi griezties, un tā nedrīkst būt pastāvīgi pakļauta spēcīgai tiešai materiāla plūsmai. 230VAC elektriskā pieslēguma darbus drīkst veikt kvalificēts speciālists, pirms darba atslēdzot barošanu. Nedrīkst pārsniegt SPDT kontakta slodzi 5A / 250VAC. Sprādzienbīstamām, agresīvām vai citām īpašām vidēm papildus jāpārbauda konkrētā modeļa piemērotība un sertifikācija.
