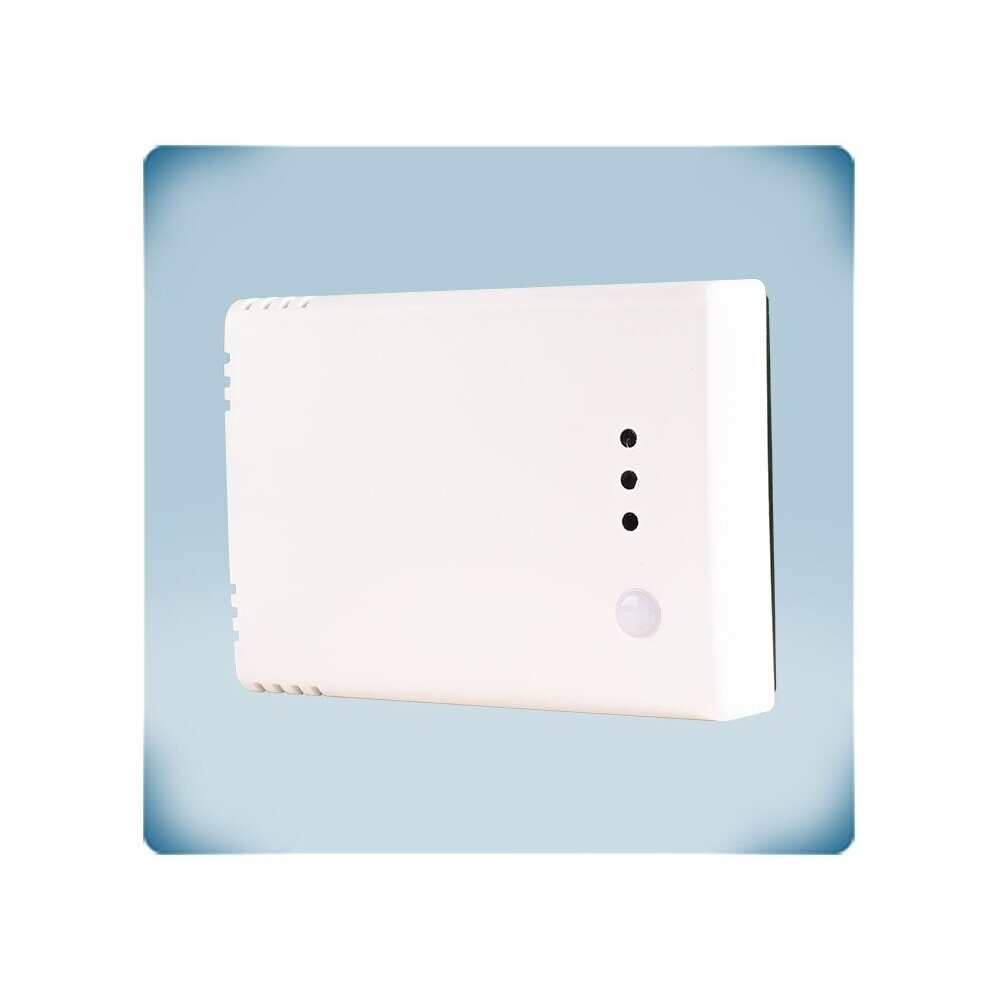

    Daudzfunkcionāls CO2 telpas devējs | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP30 | Sentera Controls | RSMFF-3

    Kods: RSMFF-3
    Jautāt
    Cena 266.12 € ar PVN
    ( 219.93 € bez PVN )
    415.13 € Ietaupījums 149.01 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Daudzfunkcionāls CO2 telpas devējs | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP30 | Sentera Controls | RSMFF-3

    RSMFF-3 – Sentera Controls daudzfunkcionālais CO2 telpas devējs, kas telpā mēra CO2 koncentrāciju (400–2000 ppm), temperatūru (0…+50 °C) un relatīvo mitrumu (0–95 % rH) un kuram ir trīs analogās / modulējamās izejas – AO1 temperatūrai, AO2 mitrumam, AO3 CO2 (0-10 VDC, 0-20 mA vai PWM). Barošana – 24 VDC.

    Galvenā doma:
    Trīs gaisa kvalitātes rādītāji – trīs atsevišķi signāli: kontrolieris vai BMS saņem CO2, temperatūru un mitrumu atsevišķi un pats izlemj, kā vadīt ventilāciju, apkuri vai mitrināšanu. Viena ierīce trīs devēju vietā.
    CO2 diapazons
    400–2000 ppm
    Izeja
    3 × 0-10 VDC / 0-20 mA / PWM
    Barošana
    24 VDC
    Aizsardzība
    IP30, tikai telpām

    Darbības princips

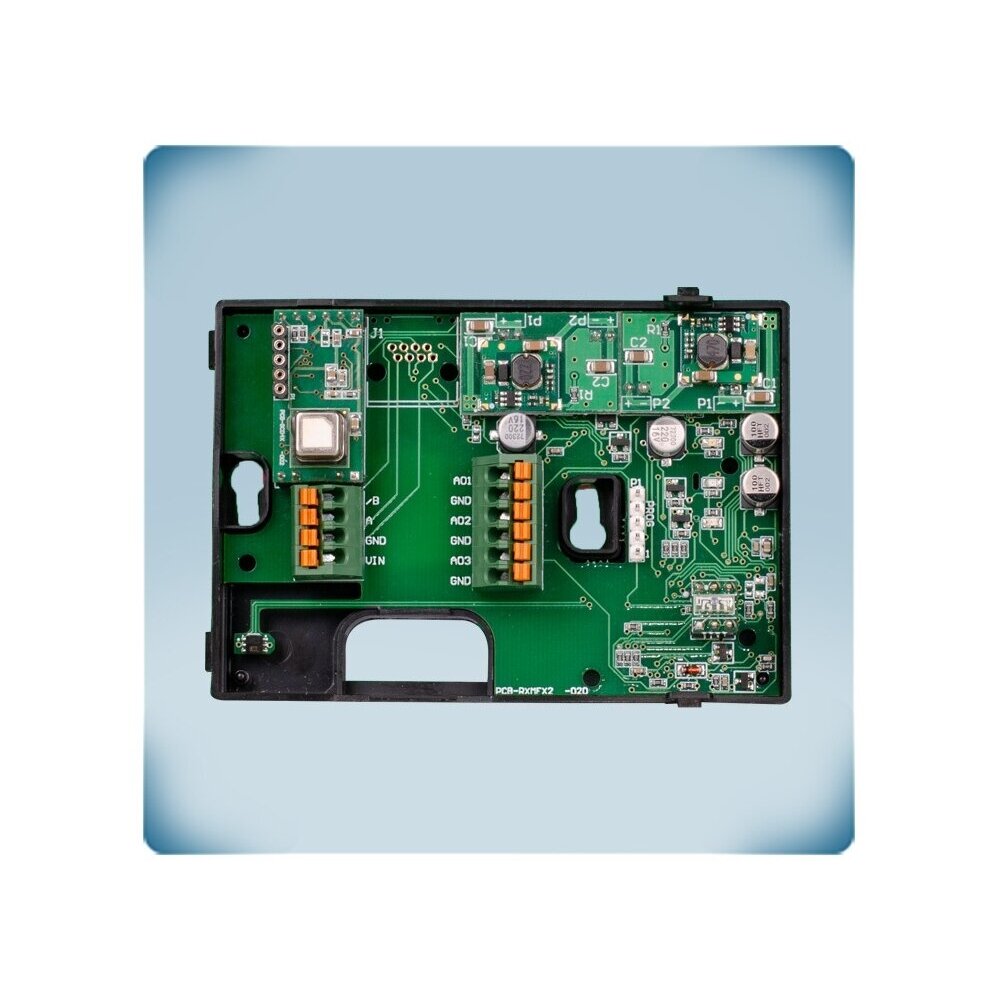

    Ierīce tiek stiprināta pie sienas telpā (2 atveres Ø 6 mm), cilvēku uzturēšanās zonā, tālāk no durvīm, logiem un tiešas izelpas. Tiek pieslēgta barošana 24 VDC (VIN, GND), izejas AO1–AO3 ar savu GND un Modbus RTU (A, /B); spailes ir spiežamās, vadiem līdz 1,5 mm².

    Paškalibrējošs CO2 sensors kopā ar temperatūras un mitruma sensoru mēra gaisa kvalitāti: AO1 pārraida temperatūru, AO2 – relatīvo mitrumu, AO3 – CO2. Izeju tips – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) vai PWM 1 kHz (3,3 vai 12 VDC); visi parametri ir pieejami caur Modbus RTU, caur to tiek atjaunināta arī programmatūra.

    Rezultāts – kontrolieris vai BMS saņem CO2, temperatūru un mitrumu atsevišķos signālos un vēdina atbilstoši reālajam cilvēku skaitam: tukšā telpā ventilācija darbojas minimāli, sapulcējoties cilvēkiem – pastiprinās, tāpēc samazinās apkures / dzesēšanas zudumi un ventilatoru enerģijas patēriņš.

    Ar ko noderīgs RSMFF-3?
    Trīs mērījumi un trīs atsevišķi signāli vienā telpas ierīcē – mazāk devēju, kabeļu un montāžas darbu.

    Tehniskās specifikācijas

    Preces tips Daudzfunkcionāls CO2 telpas devējs
    Ražotājs / kods Sentera Controls / RSMFF-3
    Mērāmie lielumi CO2, temperatūra, relatīvais mitrums, apkārtējā apgaismojuma līmenis
    CO2 diapazons 400–2000 ppm (precizitāte norādīta līdz 5000 ppm)
    Temperatūras diapazons 0…+50 °C
    Mitruma diapazons 0–95 % rH, bez kondensācijas
    Precizitāte ±0,5 °C; ±6 % rH; CO2 ±(50 ppm + 3 % no rādījuma) 400–2000 ppm, ±(40 ppm + 5 % no rādījuma) 2001–5000 ppm
    Izejas AO1 – T, AO2 – rH, AO3 – CO2: 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, 3,3 vai 12 VDC
    Sakari Modbus RTU (RS485); programmatūras atjaunināšana, izmantojot Modbus RTU
    Barošanas spriegums 24 VDC
    Maks. strāva (Imax) 80 mA
    Indikācija Sarkans / dzeltens / zaļš LED ar regulējamu spilgtumu, apkārtējās gaismas sensors
    Montāža Pie sienas, 2 caurumi Ø 6 mm
    Aizsardzības klase IP30 (EN 60529), tikai lietošanai telpās
    Svars 0,095 kg (neto)
    Atbilstība LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Trīs atsevišķas izejas – T, rH un CO2 – katrs ar savu signālu kontrolierim vai BMS.
    • Modbus RTU – visi mērījumi un iestatījumi ir pieejami attālināti.
    • Programmatūras atjaunināšana – pa Modbus RTU tīklu.
    • LED indikācija – zaļš – gaisa kvalitāte laba, dzeltens – sasniegts 1. brīdinājuma līmenis, sarkans – 2. līmenis vai vērtība ārpus robežām.
    • Gaismas sensors – regulējami „aktīvais“ un „gaidīšanas“ apgaismojuma līmeņi.
    • SenteraWeb – caur Sentera interneta moduli – attālā uzraudzība, žurnāls, brīdinājumi, režīmu grafiki.
    • Konfigurēšana – Konfigurēšana un uzraudzība – bezmaksas Sentera 3SModbus programma (caur CNVT-USB-RS485 pārveidotāju) vai Sensistant Modbus konfigurators.

    Kur tiek izmantots?

    • Biroji, sanāksmju zāles, klases
    • Bērnudārzi, skolas, auditorijas
    • Dzīvojamās telpas un dzīvokļi
    • Restorāni, sporta zāles
    • Pēc pieprasījuma vadāma ventilācija ar EC ventilatoriem
    • BMS un SenteraWeb sistēmas

    Lietošana pēc vajadzības

    Skolu ventilācijas projektētājam.
    Viena sienas ierīce klasē nodrošina trīs atsevišķus T, rH un CO2 signālus ventilācijas kontrolierim.
    BMS integratoram.
    CO2, temperatūra un mitrums ir pieejami gan kā analogie signāli, gan pa Modbus RTU, bet SenteraWeb ļauj tos uzraudzīt attālināti.
    24 VDC vadības sadalņu montētājam.
    -F versija tiek barota ar 24 VDC un pieslēgta ar 4 vadiem ar atsevišķām zemēm.

    Praktiskais pielietojums

    Ja klases ventilācijas kontrolierim ir trīs 0-10 VDC ieejas un CO2 pieaugot jāpalielina gaisa daudzums, tad RSMFF-3 tiek pieslēgts pie 24 VDC, bet AO3 nodod CO2 (400–2000 ppm), AO1 – temperatūru un AO2 – mitrumu ar atsevišķiem signāliem.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tas pats RSMFF-3 tiek pielāgots dažādiem objektiem – mainās tikai tas, kas pieslēgts tā izejām:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Ventilācijas iekārta ar kontrolieri AO3 (CO2) → kontroliera ieeja, AO1 (T) → apkures vadība Kontrolieris regulē gaisa daudzumu pēc CO2 un temperatūras Signāla veidu izvēlieties atbilstoši kontroliera ieejai
    Vienkāršs DCV AO3 (CO2) 0-10 VDC → EC ventilators Ventilatora ātrums proporcionāls CO2 AO1, AO2 var izmantot uzraudzībai
    Objekts ar BMS Modbus RTU → A, B Visi trīs lielumi BMS bez analogajiem kabeļiem Katrai ierīcei – atsevišķa adrese
    Attālināta uzraudzība Modbus RTU → Sentera interneta modulis → SenteraWeb Datu žurnāls, brīdinājumi, laika grafiki Nepieciešams Sentera interneta modulis

    Kā izvēlēties CO2 devēju

    Montāža / izeja / barošana Ieteicamais modelis
    Telpa, 3 atsevišķas izejas T / rH / CO2, 24 VDC, 4 vadi RSMFF-3 (daudzfunkcionālais devējs, -F) ← šis modelis
    Telpa, 3 atsevišķas izejas T / rH / CO2, 24 VDC vai 24 VAC, 3 vadi RSMFG-3 (daudzfunkcionālais devējs, -G)
    Telpa, 1 vadības izeja pēc T / rH / CO2, 24 VDC RCMFF-3 (viedais sensors, -F)
    Telpa, 1 vadības izeja, 24 VDC vai 24 VAC RCMFG-3 (viedais sensors, -G)
    Zemapmetuma / virsapmetuma, 1 izeja, barošana no 230 V tīkla FCMF8-R (85–264 VAC)
    Zemapmetuma / virsapmetuma, 1 izeja, 24 VDC vai 24 VAC FCMFG-R (24 VAC/VDC)
    Gaisa vads, 1 vadības izeja pēc T / rH / CO2, 24 VAC/VDC DCMFG-2R (viedais kanāla sensors)
    Gaisa vads, NDIR CO2 + T + rH, tikai Modbus RTU DSCDG0-4 (bez analogajām izejām)
    Gaisa vads, NDIR CO2 + T + rH, 3 analogās izejas + Modbus RTU DSCDG3-4 (3 izejas)
    Noteikums: pēc montāžas vietas (siena, zemapmetuma kārba, gaisa kanāls) un pēc tā, kas vajadzīgs: atsevišķi T / rH / CO2 signāli kontrolierim vai BMS (devējs, 3 izejas), viens vadības signāls tieši EC ventilatoram vai gaisa vārstam (viedais sensors) vai tikai Modbus dati. Barošanu izvēlieties pēc objekta vadības ķēdes: -F – 24 VDC, 4 vadi; -G – 24 VAC vai 24 VDC, 3 vadi; 8 – tieši no 230 V tīkla.
    Kad izvēlēties citu risinājumu: vienam vadības signālam bez atsevišķa kontroliera – RCMF-3 sērija; zemapmetuma montāžai – FCMF8-R / FCMFG-R; gaisa kanālam – DSCDG3-4; bez CO2 – RSTH-3 sērija.

    Priekšrocības

    • CO2, temperatūra un mitrums vienā ierīcē
    • Modbus RTU, programmatūra tiek atjaunināta tīklā
    • Trīs atsevišķas izejas T / rH / CO2
    • Paškalibrējošs CO2 sensors, LED ar regulējamu spilgtumu
    • Kompakts sienas korpuss

    Trūkumi / ierobežojumi

    • CO2 mērījumu diapazons 400–2000 ppm – paredzēts telpu gaisa kvalitātei, nevis rūpnieciskai gāzu kontrolei
    • IP30 – tikai sausām telpām
    • Versija -F nav piemērota 3 vadu sistēmām un AC barošanai

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis / automātikas speciālists, atslēdzot barošanu.
    • Barošanas spriegums – 24 VDC.
    • Versija -F: 4 vadu pieslēgums, barošanas un analogās izejas zemējumi atsevišķi – nav piemērota 3 vadu sistēmām un nekad netiek pieslēgta maiņstrāvas (AC) barošanai.
    • Nejauciet -F un -G tipa izstrādājumus vienā tīklā.
    • Modbus sakaru parametru atiestatīšana – ar džuperi uz PROG kontaktiem 1 un 2 vismaz 5 s.
    • Izmanto tikai telpās; nemontējiet tiešos saules staros.

    Ātrās izvēles ceļvedis

    CO2 400–2000 ppm
    0…+50 °C
    0–95 % rH
    3 × 0-10 VDC / 0-20 mA / PWM
    24 VDC
    IP30
    Piemērots, ja nepieciešams:
    • īstenot pēc pieprasījuma vadāmu ventilāciju pēc CO2 līmeņa;
    • nodot CO2, temperatūru un mitrumu kontrolierim vai BMS;
    • integrēt gaisa kvalitātes datus BMS pa Modbus RTU.
    Pārbaudiet pirms lietošanas:
    • vadāmās ierīces ieejas veidu;
    • barošanu: 24 VDC;
    • montāžas vietu – cilvēku uzturēšanās zona, ne pie durvīm vai logiem.
    Svarīgs atgādinājums: RSMFF-3 mēra CO2 telpu gaisa kvalitātes novērtēšanai; tas nav gāzes noplūdes vai drošības detektors.

    BUJ

    Vai mēra VOC?
    Nē, tiek mērīts CO2, temperatūra, relatīvais mitrums un apkārtējais apgaismojums.
    Kādi ir izejas signāli?
    Katrā no trim izejām – 0-10 VDC, 0-20 mA vai PWM, papildus – Modbus RTU.
    Kā tiek mainīti iestatījumi?
    Caur Modbus RTU – 3SModbus programma ar CNVT-USB-RS485 pārveidotāju vai caur BMS.
    Kā atiestatīt Modbus iestatījumus?
    Ar džemperi uz PROG kontaktiem 1 un 2 vismaz 5 sekundes.
    Vai pārveidotājs pats vada ventilatoru?
    Nē, tas pārraida atsevišķus T, rH un CO2 signālus kontrolierim, bet tiešai vadībai izvēlieties RCMFF-3.
    Ar kādu barošanu tas darbojas?
    24 VDC.

    Daudzfunkcionāls CO2 telpas devējs | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP30 | Sentera Controls | RSMFF-3

    Sentera RSMFF-3 – daudzfunkciju CO2 telpas devējs: CO2 400–2000 ppm, temperatūra 0…+50 °C, mitrums 0–95 % rH, trīs izejas 0-10 VDC / 0-20 mA / PWM un Modbus RTU, barošana 24 VDC. Pēc pieprasījuma vadāmai ventilācijai.
