Daudzkanālu elektroenerģijas jaudas un patēriņa analizators | līdz 96 vienfāzes / 32 trīsfāžu līnijām | 0.5 precizitātes klase | integrācija ar IoT, BMS, SCADA sistēmām

Tehniskās specifikācijas

Ražotājs / zīmols: Rayfull
Modelis: CIM Solution
Tips: daudzkanālu elektroenerģijas un jaudas analizators
Mērījumu tīkli: līdz 96 × vienfāzes slodzēm; līdz 32 × trīsfāzu slodzēm
Precizitātes klase: 0.5
Nominālā strāva: 5 A
Maksimālā strāva (caur strāvas transformatoriem): līdz 9999 A (AC)
Enerģijas mērījumu diapazons: 0 – 9 999 999,9 kWh
Mērāmie parametri: spriegums (V); strāva (A); aktīvā jauda (W); reaktīvā jauda (Var); aktīvā enerģija (kWh); reaktīvā enerģija (kVarh); jaudas koeficients (PF)
Enerģijas virziens: divvirzienu (patēriņš / ģenerācija)
Darba spriegums: 220–230 V
Displejs: digitāls LED
Izmēri: 96 × 96 × 66 mm
Darba temperatūra: –25 °C ~ +55 °C
Izcelsmes valsts: Ķīna

Funkcijas

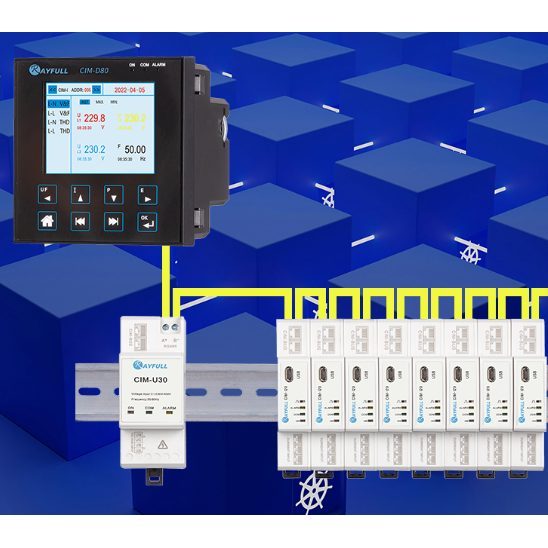

Viens analizators – desmitiem mērījumu punktu
RJ12 pieslēgums strāvas transformatoriem (100 mV)
RJ45 plug-in savienotāji moduļu savstarpējai savienošanai
Strāvas mērījumu moduļiem nav nepieciešama papildu barošana
Minimāls vadu skaits – mazāks montāžas kļūdu risks
Taupa vietu elektrosadales skapjos
Gatavs integrācijai ar IoT, BMS un SCADA sistēmām

Pielietojums

Mājsaimniecībām: enerģijas sadales analīze privātmājās un daudzdzīvokļu ēkās, saules enerģijas ražošanas un patēriņa salīdzināšana, dažādu zonu (apkure, EV uzlāde, sadzīves ierīces) kontrole, izmaksu optimizācija un enerģijas taupīšana
Inženieriem / elektromontieriem: profesionāls risinājums lielām elektrosadales skapjiem, skaidra un strukturēta uzbūve sarežģītiem projektiem, ātra uzstādīšana un iespēja paplašināt nākotnē, ideāli jauniem un modernizētiem risinājumiem
Biznesam un rūpniecībai: ražošanas līniju, cehu un serveru telpu jaudas analīze, enerģijas uzskaite pēc nodaļām, nomniekiem vai iekārtām, energoauditi, ISO 50001, CO₂ samazināšanas projekti, slodžu balansēšana un pārslodžu novēršana

Plusi

Īsts daudzkanālu jaudas un enerģijas analizators
Līdz 96 mērījumu līnijām vienā ierīcē
Augsta precizitāte (0.5 klase)
Divvirzienu enerģijas uzskaite (PV, hibrīdsistēmas)
Taupa laiku, vietu un montāžas izmaksas
Gatavs viedās enerģētikas nākotnei

Mīnusi

Nepieciešami ārējie strāvas transformatori
Nav paredzēts detalizētai elektroenerģijas kvalitātes analīzei (THD, harmonikas)
Maksimālais ieguvums vidēja un liela mēroga objektos
