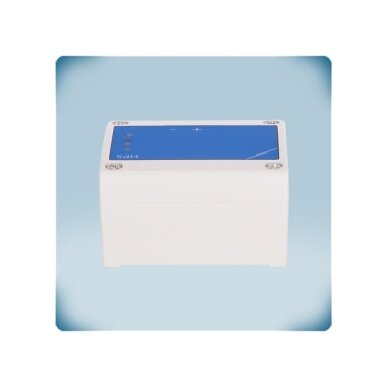

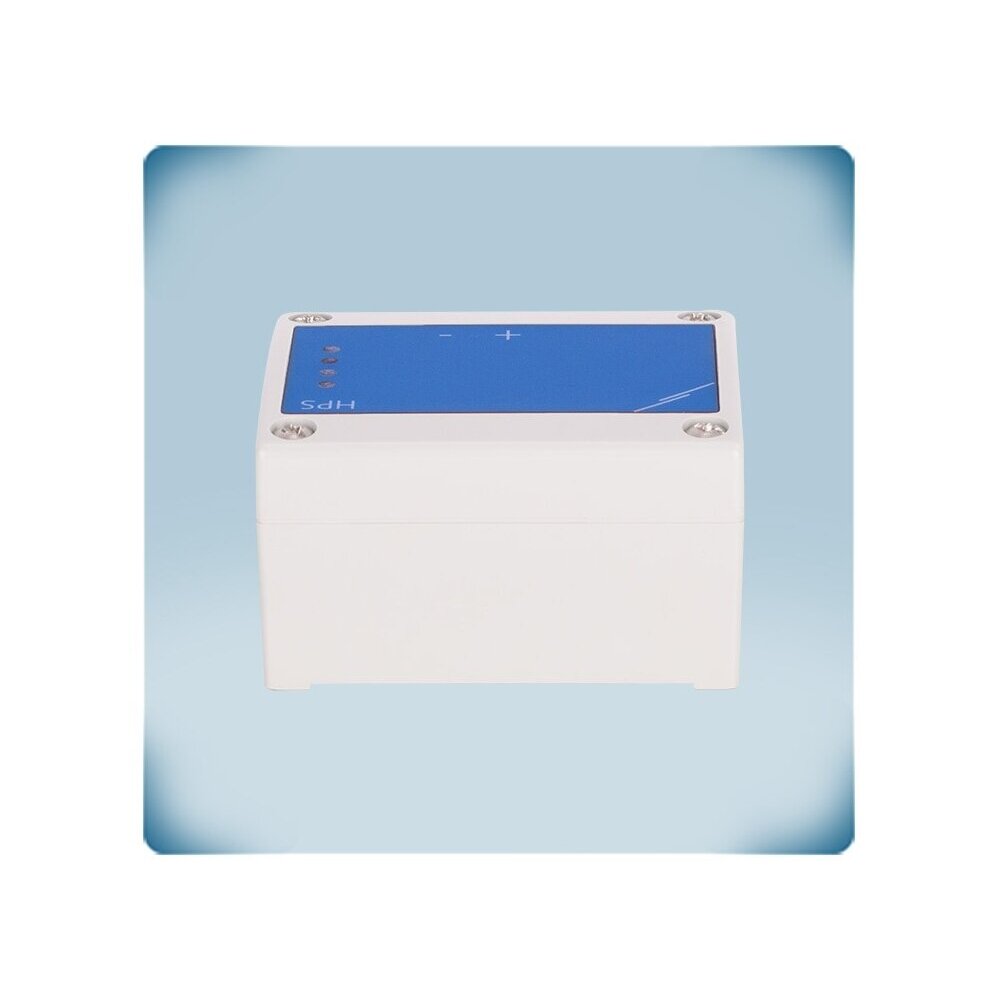

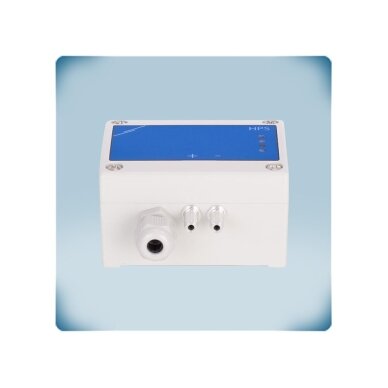

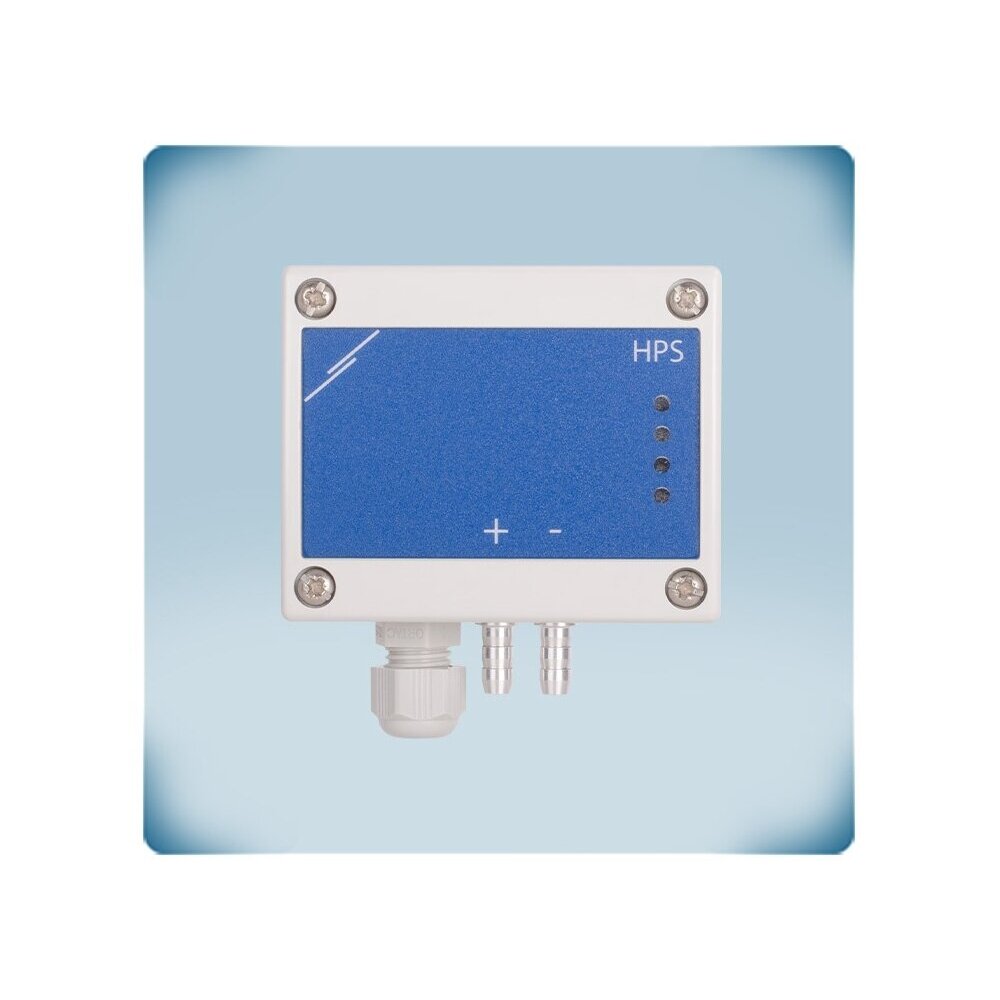

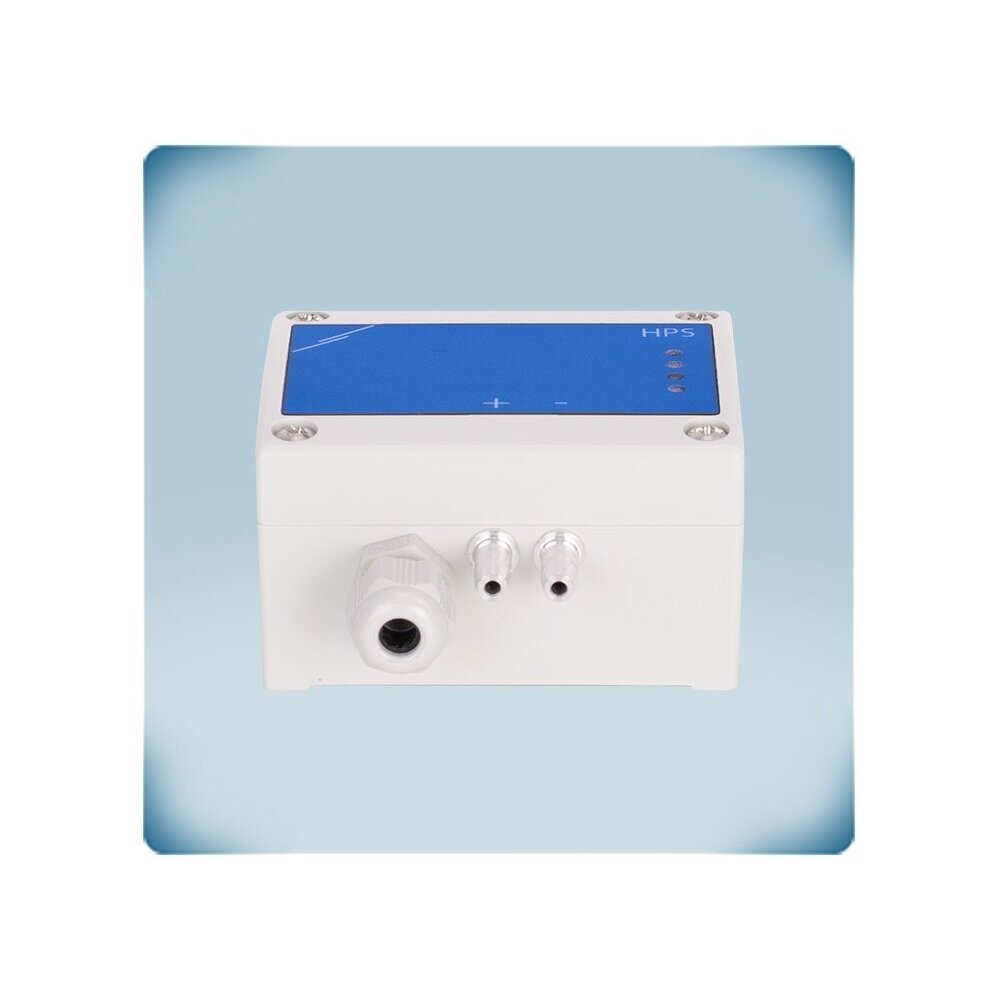

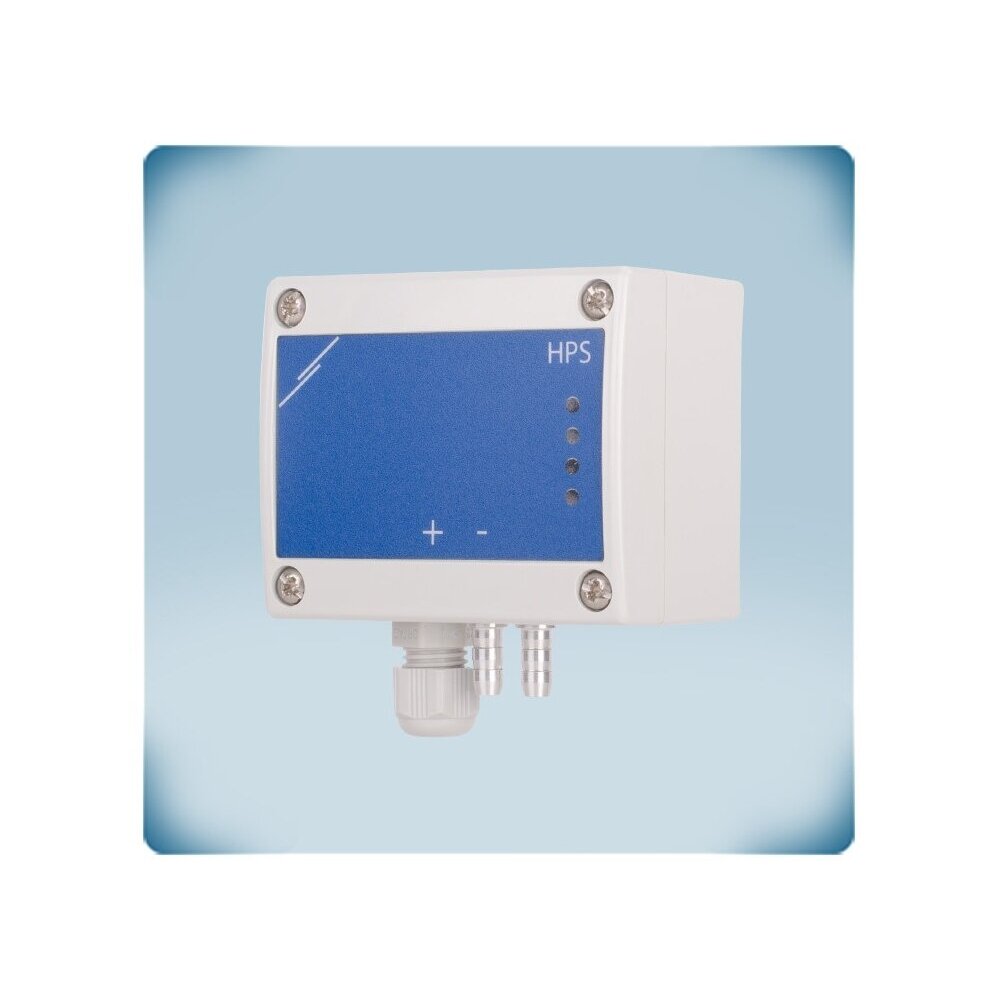

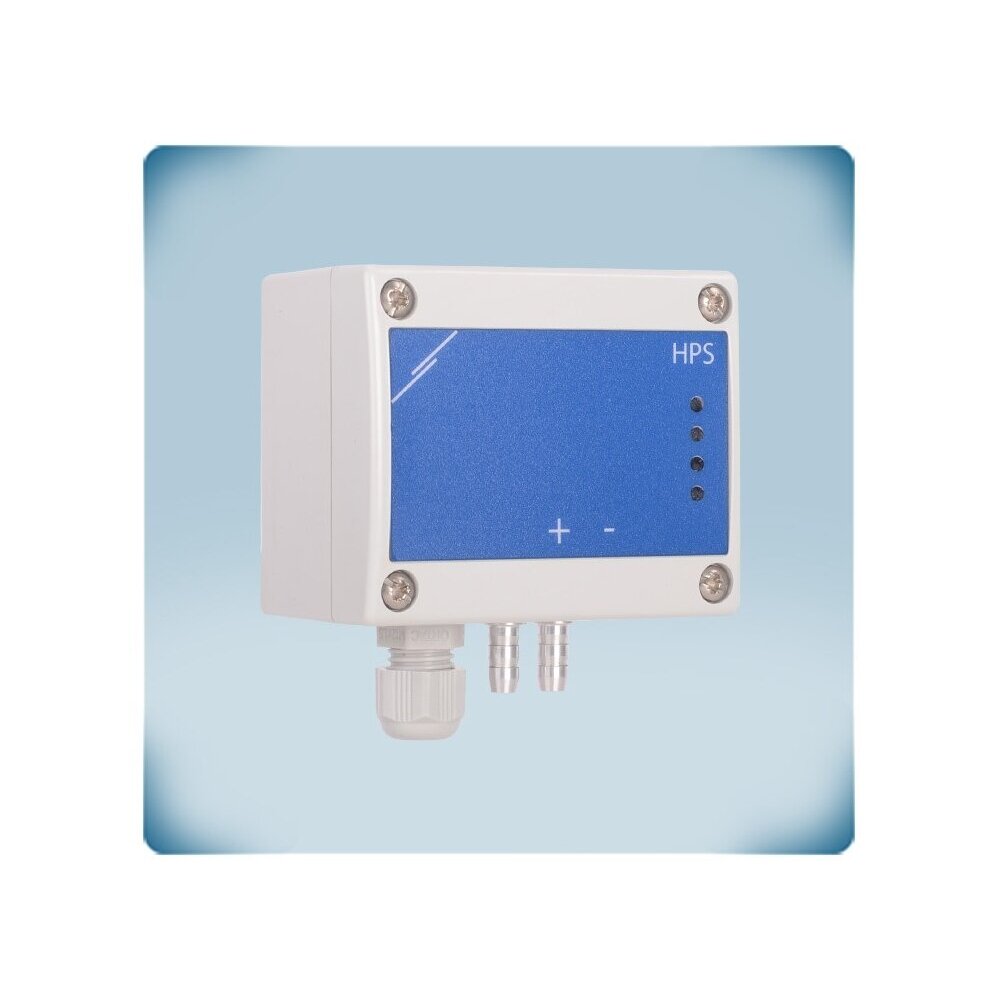

    Diferenciālā spiediena devējs | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 vadu | IP65 | Sentera Controls | HPS-F-1K0

    Kods: HPS-F-1K0
    Jautāt
    Cena 147.79 € ar PVN
    ( 122.14 € bez PVN )
    230.54 € Ietaupījums 82.75 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Diferenciālā spiediena devējs | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 vadu | IP65 | Sentera Controls | HPS-F-1K0

    HPS-F-1K0 – Sentera Controls diferenciālā spiediena devējs, kura rūpnīcas mērījumu diapazons 0–1000 Pa. Tajā integrēts digitāls augstas izšķirtspējas diferenciālā spiediena sensors un viena analogā / modulējamā izeja: 0-10 VDC, 0-20 mA vai 0–100 % PWM signāls un Modbus RTU sakari. Versija -F – 4 vadu pieslēgumam ar atsevišķiem barošanas un analogās izejas GND, barošana tikai 18–34 VDC; korpuss IP65, montējams pie sienas.

    Galvenā doma:
    Devējs pārvērš spiediena starpību starp diviem punktiem standarta vadības signālā: regulators, frekvenču pārveidotājs vai EC ventilators saņem 0-10 VDC / 0-20 mA / PWM, bet BMS caur Modbus RTU redz patieso spiedienu, gaisa plūsmu vai ātrumu un var mainīt visus iestatījumus bez skrūvgrieža.
    Mērījumu diapazons
    0–1000 Pa (rūpnīcas)
    Izeja
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Barošana
    18–34 VDC
    Aizsardzības klase
    IP65, ASA korpuss

    Darbības princips

    Devēju stiprina pie sienas vai citas stingras virsmas līdzās mērpunktiem, bet pie alumīnija „+“ un „–“ uzgaļiem (6 mm caurulītei) ar šļūtenēm tiek pieslēgti mērpunkti. Pieslēgšanai ērti izmantot Sentera PSET-PVC-200 vai PSET-QF-200 komplektus, gaisa ātrumam – Pitot caurules komplektus PSET-PTS-200 / PSET-PTL-200.

    Integrētais digitālais sensors mēra spiediena starpību; iespējami trīs režīmi: diferenciālais spiediens (Pa), gaisa tilpuma plūsma (m³/h – pēc ventilatora K faktora vai Q = A × V) un gaisa ātrums (m/s – ar ārējo Pito caurules komplektu PSET-PTX-200). Rūpnīcā izeja ir nokalibrēta: 0 V pie 0 Pa, 10 V pie 1000 Pa. Pa Modbus RTU (3SModbus programma vai Sensistant konfigurators) tiek iestatīts darba logs (min. intervāls 50 Pa spiedienam, 10 m³/h plūsmai, 1 m/s ātrumam), izejas tips, atbildes laiks 0,1–10 s un trauksmes robežas. LED indikatori rāda, vai vērtība ir normā, brīdinājuma zonā vai ārpus robežām, kā arī sensora bojājumu.

    Analogais signāls tieši vada Sentera ātruma regulatoru, frekvenču pārveidotāju vai EC ventilatoru – tādējādi tiek uzturēts nemainīgs spiediens kanālā vai telpā, bet BMS caur Modbus saņem precīzu vērtību. Diapazons 0–1000 Pa – visbiežākā izvēle filtru piesārņojuma un spiediena kanālā kontrolei komerciālajās ventilācijas sistēmās, kur darba punkts ir daži simti Pa.

    Ar ko noderīgs HPS-F-1K0?
    Viena ierīce – spiediena, plūsmas un ātruma mērīšana, analogā un Modbus RTU izeja, programmējams diapazons un trauksmes robežas un IP65 korpuss. Noliktavā pietiek ar vienu modeli daudziem objektiem.

    Tehniskās specifikācijas

    Preces tips Diferenciālā spiediena devējs
    Ražotājs / kods Sentera Controls / HPS-F-1K0
    Sērija HPS (-F / -G; -125…+125 Pa, 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Sensoru skaits 1 (digitāls, augsta izšķirtspēja)
    Mērījumu diapazons 0–1000 Pa (rūpnīcas)
    Darba režīmi Diferenciālais spiediens, gaisa plūsma (K-faktors vai Q = A × V), gaisa ātrums (ar PSET-PTX-200)
    Min. darba intervāls 50 Pa (spiediens), 10 m³/h (plūsma), 1 m/s (ātrums)
    Precizitāte ±2 % no darba diapazona
    Atbildes laiks 0,1–10 s (izvēlams)
    Izejas AO1 – viena: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) vai 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Rūpnīcas izeja 0 V pie 0 Pa, 10 V pie 1000 Pa
    PWM barošana Iekšējais 3,3 vai 12 VDC (džemperis JP1) vai ārējais caur pull-up rezistoru
    Sakari Modbus RTU (RS485, A, /B); konfigurēšana ar 3SModbus vai Sensistant
    Barošanas spriegums 18–34 VDC (tikai līdzstrāva)
    Patēriņš maks. 1,3 W, Imax 70 mA (18–34 VDC)
    Pieslēgšana Ne mazāk kā 4 vadi, atsevišķi barošanas un izejas GND (-F)

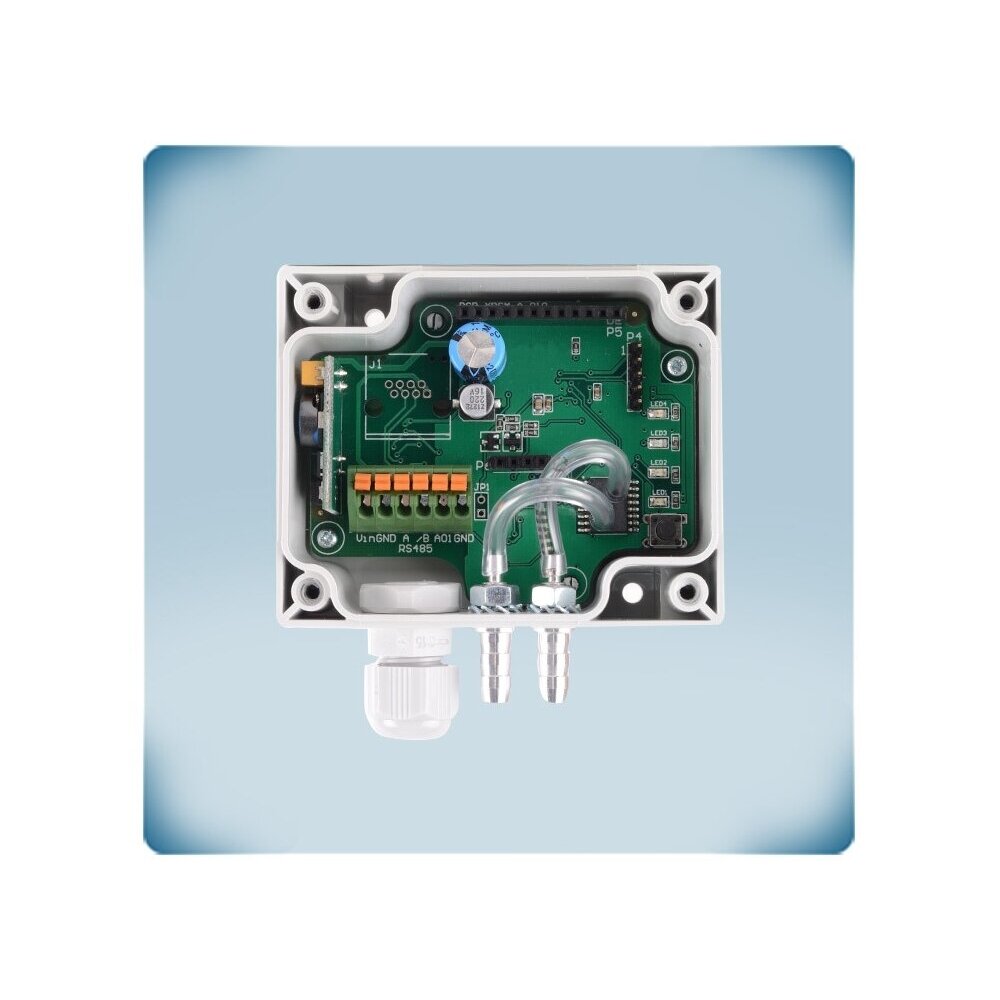

    Spailes Vin, GND, A, /B, AO1, GND
    Poga / indikācija SW1 – nulles kalibrēšana vai Modbus reģistru atiestatīšana; LED1 zaļš – barošana un Modbus sakari, LED2 zaļš – vērtība normā, LED3 dzeltens – brīdinājuma zona, LED4 sarkans – ārpus robežām (mirgo – sensora bojājums)
    Spiediena uzgaļi Alumīnija, caurulītei Ø6 mm
    Vadu šķērsgriezums 1,5 mm²; kabeļu blīvslēgs 3–6 mm
    Korpuss ASA plastmasa, pelēka (RAL 9002), montējams pie sienas
    Aizsardzības klase IP65 (EN 60529)
    Darba vide -5…+65 °C, < 95 % rH bez kondensācijas
    Vide Tīrs gaiss, neagresīvas un nedegošas gāzes
    Svars 0,13 kg (neto)
    Iepakojuma izmēri 95 × 85 × 70 mm

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Trīs mērīšanas režīmi – diferenciālais spiediens, gaisa plūsma m³/h pēc K-faktora vai šķērsgriezuma un gaisa ātrums m/s ar Pito cauruli.
    • Izvēlama izeja – 0-10 VDC, 0-20 mA vai PWM – piemērots regulatoriem, frekvenču pārveidotājiem, EC ventilatoriem un kontrolieriem.
    • Modbus RTU – visas mērītās vērtības un iestatījumi ir pieejami no BMS / SCADA; konfigurē ar 3SModbus vai Sensistant.
    • Programmējams darba logs – min. un maks. robežas var sašaurināt (līdz 50 Pa intervālam) – izejas signāls tiek izmantots tikai nepieciešamajam spiedienam.
    • Atbildes laiks 0,1–10 s – slāpē pulsācijas un turbulenci, signāls regulatoram ir stabils.
    • Nulles kalibrēšana ar pogu – SW1 – ātra nulles pārbaude objektā, kā arī Modbus reģistru atiestatīšana uz rūpnīcas.
    • Statusa LED – zaļš / dzeltens / sarkans indikators rāda, vai vērtība ir normā, brīdinājuma zonā vai ārpus robežām.
    • PWM ar iekšēju vai ārēju barošanu – ar džamperi tiek izvēlēta 3,3 vai 12 VDC iekšējā PWM barošana vai ārējā caur pull-up rezistoru.
    • Atsevišķi barošanas un izejas GND – 4 vadu pieslēgums – signāla GND ir atdalīts no barošanas, tāpēc devējs ir piemērots kopējam 24 VDC tīklam kopā ar citām ierīcēm.

    Kur tiek izmantots?

    • Filtru piesārņojuma kontrole ventilācijas iekārtās
    • Pastāvīga spiediena uzturēšana gaisa vadā (VAV sistēmas)
    • Gaisa plūsmas mērīšana pēc ventilatora K faktora
    • Gaisa ātruma mērīšana gaisa vadā ar Pito caurulīti
    • Minimālo ventilācijas normu nodrošināšana ēkās
    • Tīrtelpas, virtuves, laboratorijas – spiediena uzraudzība

    Lietošana pēc vajadzības

    Ventilācijas iekārtu apkalpošanas tehniķim.
    Skala 0–1000 Pa (100 Pa = 1 V) precīzi parāda filtra piesārņojumu, tāpēc nomaiņa tiek plānota pēc faktiskā spiediena krituma.
    BMS integratoram.
    bez displeja – spiediena, plūsmas vai ātruma vērtība, trauksmes robežas un visi iestatījumi ir pieejami caur Modbus RTU.
    Elektrības sadalņu montētājam ar 24 VDC magistrāli.
    -F versijas atsevišķie barošanas un izejas GND ļauj pieslēgt devēju kopējam DC tīklam kopā ar citām ierīcēm.

    Praktiskais pielietojums

    Ja jāuzrauga vai jāuztur filtra spiediena kritums, tad HPS-F-1K0 ar rūpnīcas skalu 0–1000 Pa (katri 100 Pa = 1 V) tiek pieslēgts mērpunktiem, bet 0-10 VDC signāls tiek nodots Sentera regulatoram, frekvences pārveidotājam vai pa Modbus RTU uz BMS.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    HPS-F-1K0 ir pielāgojams dažādiem objektiem – mainās tikai tas, kur tiek pieslēgtas šļūtenes un kur tiek virzīts signāls:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Ventilācijas iekārtas filtrs Šļūtenes pirms un pēc filtra; AO1 vai Modbus → BMS Aizsērējot filtram – trauksme un laikus plānota nomaiņa Darba logu sašauriniet līdz filtra spiediena robežām
    Konstants spiediens gaisa vadā Gaisa vada punkts un vide; AO1 → Sentera regulators / frekvences pārveidotājs / EC ventilators Ventilatora ātrums tiek mainīts tā, lai spiediens paliktu nemainīgs Palieliniet atbildes laiku, ja signāls pulsē
    Gaisa plūsmas mērīšana Ventilatora iesūkšanas uzgaļa mērīšanas punkti (PSET-PVC-200) Devējs rāda un nodod m³/h pēc K-faktora K faktoru atradīsiet ventilatora dokumentācijā
    Gaisa ātrums gaisa vadā Pito caurule PSET-PTS-200 / PSET-PTL-200 Mēra m/s, plūsma tiek aprēķināta Q = A × V Pito cauruli novietojiet gaisa vada taisnajā posmā
    Objekts ar BMS Modbus RTU (A, /B) Vērtības un iestatījumi tiek pārvaldīti centralizēti -F un -G versijas vienā tīklā nejauciet

    Kā izvēlēties spiediena devēja diapazonu

    Mērījumu diapazons / pieslēgums Ieteicamais modelis
    -125…+125 Pa, 3 vadu, 24 VAC/VDC HPS-G--LP (neliela ± spiediena starpība starp telpām)
    -125…+125 Pa, 4 vadu, 18–34 VDC HPS-F--LP (neliela ± spiediena starpība starp telpām)
    0–1000 Pa, 3 vadu, 24 VAC/VDC HPS-G-1K0 (filtri, kanālu spiediens, VAV)
    0–1000 Pa, 4 vadu, 18–34 VDC HPS-F-1K0 (filtri, kanālu spiediens, VAV) ← šis modelis
    0–2000 Pa, 3 vadu, 24 VAC/VDC HPS-G-2K0 (universāls AHU / ventilatoru)
    0–2000 Pa, 4 vadu, 18–34 VDC HPS-F-2K0 (universāls AHU / ventilatoru)
    0–4000 Pa, 3 vadu, 24 VAC/VDC HPS-G-4K0 (augstāka spiediena ventilatori)
    0–4000 Pa, 4 vadu, 18–34 VDC HPS-F-4K0 (augstāka spiediena ventilatori)
    0–10 000 Pa, 3 vadu, 24 VAC/VDC HPS-G-10K (augstspiediena rūpniecība)
    0–10 000 Pa, 4 vadu, 18–34 VDC HPS-F-10K (augstspiediena rūpniecība)
    Noteikums: diapazonu izvēlieties tā, lai maksimālais darba spiediens būtu aptuveni 50–80 % no augšējās robežas – pa Modbus RTU darba logu var sašaurināt, bet ne paplašināt. -G (3 vadu) versija der 24 VAC vai DC barošanai ar kopīgu GND; -F (4 vadu) – tikai DC ar atsevišķiem GND, kad izejas GND jāatdala no barošanas GND (piem., DC barotos tīklos ar citām ierīcēm). -F un -G vienā tīklā nejauciet.
    Kad izvēlēties citu risinājumu: ar displeju – DPS sērija; diviem punktiem – HPD (bez displeja) vai DPD (ar displeju); pieslēguma komplekti PSET-PVC-200, PSET-QF-200, Pito caurules PSET-PTS-200 / PSET-PTL-200; Modbus konfigurēšanai – CNVT-USB-RS485-SET pārveidotājs; 24 VDC barošanai – SEPS8-24-40.

    Priekšrocības

    • Spiediens, gaisa plūsma un ātrums vienā devējā
    • 0-10 VDC / 0-20 mA / PWM izeja un Modbus RTU
    • Programmējams darba logs un atbildes laiks, trauksmes robežas
    • Precizitāte ±2 % no darba diapazona
    • IP65 ASA korpuss, alumīnija uzgaļi

    Trūkumi / ierobežojumi

    • Nav displeja – vērtība redzama tikai caur Modbus vai kontrolierī; ar displeju – DPS-F-1K0
    • Tikai tīram gaisam un neagresīvām, nedegošām gāzēm; darba vide -5…+65 °C
    • Pilnai konfigurēšanai nepieciešams Modbus RTU (3SModbus / Sensistant) un CNVT-USB-RS485 pārveidotājs
    • Tiek barots tikai ar DC un jāpieslēdz ar ne mazāk kā 4 vadiem; 24 VAC barošanai – HPS-G-1K0
    • Viens mērīšanas kanāls – diviem punktiem izvēlieties HPD-F-1K0

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis / automātikas speciālists, atslēdzot barošanu.
    • Barošana tikai 18–34 VDC.
    • Versija -F nav piemērota 3 vadu pieslēgumam: izmantojiet vismaz 4 vadus un nesavienojiet barošanas un izejas GND – pretējā gadījumā mērījums būs kļūdains.
    • -F un -G tipa devējus vienā tīklā nelietojiet.
    • Devējs paredzēts tikai tīram gaisam un neagresīvām, nedegošām gāzēm; darba vide -5…+65 °C, < 95 % rH bez kondensācijas.

    Ātrās izvēles ceļvedis

    0–1000 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP65
    Piemērots, ja nepieciešams:
    • mērīt spiediena starpību 0–1000 Pa robežās un nodot to regulatoram vai BMS;
    • uzturēt nemainīgu spiedienu vai plūsmu, vadot ventilatoru;
    • integrēt mērījumu BMS pa Modbus RTU.
    Pārbaudiet pirms lietošanas:
    • maksimālo darba spiedienu – vai tas iekļaujas diapazonā 0–1000 Pa;
    • kontroliera barošanu un pieslēgumu: 3 vadi ar kopīgu GND (-G) vai 4 vadi ar atsevišķiem GND (-F);
    • vai būs nepieciešama gaisa plūsmas (ventilatora K-faktors) vai ātruma (Pito komplekts) mērīšana.
    Svarīgs atgādinājums: HPS-F-1K0 mēra tikai tīra gaisa un neagresīvu, nedegošu gāzu spiediena starpību; pieslēguma šļūtenes un Pitot caurules tiek pasūtītas atsevišķi.

    BUJ

    Vai HPS-F-1K0 var barot ar 24 VAC?
    Nē – -F versija tiek barota tikai ar 18–34 VDC, bet 24 VAC barošanai izvēlieties HPS-G-1K0.
    Vai var mainīt mērījumu diapazonu?
    Caur Modbus RTU darba logu var sašaurināt līdz 50 Pa intervālam rūpnīcas 0–1000 Pa diapazonā, taču paplašināt to nevar.
    Vai devējs mēra gaisa plūsmu un ātrumu?
    Jā – gaisa plūsmu m³/h pēc ventilatora K-faktoru vai Q = A × V, bet gaisa ātrumu m/s ar Pito caurules komplektu PSET-PTS-200 vai PSET-PTL-200.
    Kādus signālus saņemšu?
    Vienu izeju AO1 ar izvēlamu 0-10 VDC, 0-20 mA vai PWM signālu un Modbus RTU sakarus.
    Vai ir displejs?
    Nē, displeja nav – tāds pats diapazons ar displeju ir DPS-F-1K0.
    Kā konfigurēt devēju?
    Pa RS485 ar CNVT-USB-RS485 pārveidotāju un Sentera 3SModbus programmu vai Sensistant konfiguratoru.

    Diferenciālā spiediena devējs | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 vadu | IP65 | Sentera Controls | HPS-F-1K0

    Sentera HPS-F-1K0 – diferenciālā spiediena devējs 0–1000 Pa, 0-10 VDC / 0-20 mA / PWM un Modbus RTU, 18–34 VDC, 4 vadu, IP65 – filtru aizsērējuma kontrolei, nemainīga spiediena uzturēšanai kanālā un gaisa plūsmas mērīšanai nelielās un vidējās ventilācijas sistēmās.
