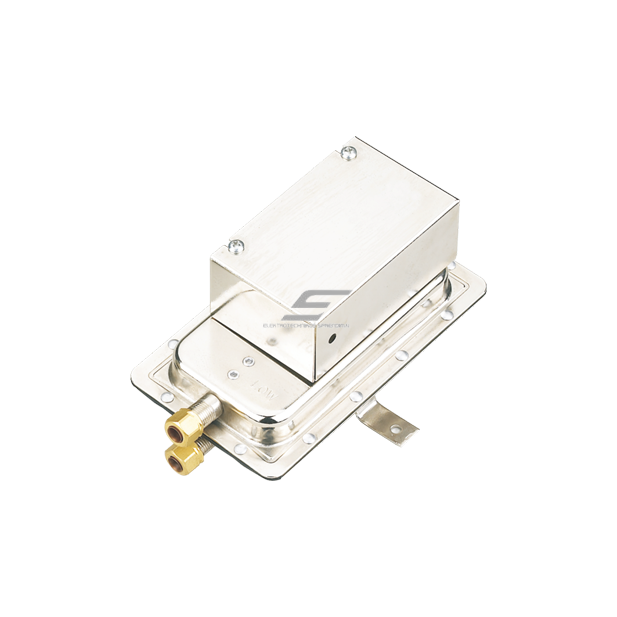

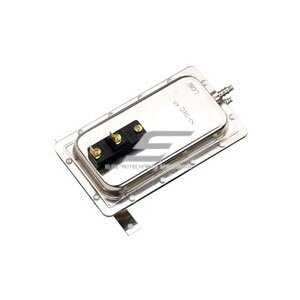

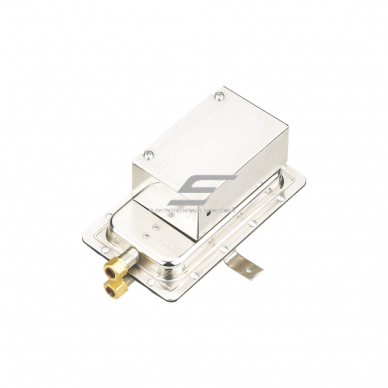

Diferenciālais spiediena relejs 0,5-30mbar | 10A | 115-277VAC

Tehniskā specifikācija
Vispārīgās īpašības:

Vide: Gaisa plūsmas noteikšana
Montāžas pozīcija: Diafragma var tikt uzstādīta jebkurā vertikālā plaknē
Slēdža tips: SPDT (viena pola dubultā pārslēgšana)
Maksimālais darba spiediens: 30 mbar
Spiediena noteikšanas diapazons: 0,5 ± 0,05 mbar līdz 30,0 mbar
Diferenciālais spiediens: Pieaug progresīvi – no 0,05 mbar zemākajā iestatījumā līdz 2,0 mbar augstākajā
Temperatūras robežas:

Darba temperatūra: -40°C līdz +82°C
Elektriskie parametri:

Maksimālā slodze: 300 VA pilotējošā slodze, 115–277V AC
Nominālā strāva: 10A, neinduktīva, 277V AC
Elektriskie savienojumi: Skrūvju spailes ar paplāksnēm
Savienojumi:

Savienojumi: 0,25" OD cauruļu kompresijas savienojumi ar uzmavu un uzgriezni
Alternatīva: 0,25" vīriešu slip-on savienojums

Izvēles parametri pēc pasūtījuma koda:
Pasūtījuma kods: ESLF35- 1(A) 1(B) A(C) 1(D) - P0.5mbar (Spiediena iestatījums: P0.5mbar; P = pozitīvs spiediens; V = vakuums)

A Darba spiediens:
1 = 0.5 mbar – 30 mbar
2 = 0.2 mbar – 5.0 mbar

B Savienojums:
1 = piemērots pieslēgšanai 0.25" ārējam cietajam vai puscietajam cauruļvadam
2 = 0.25" ārējs spraudņa savienojums, piemērots elastīgām caurulēm

C Montāža:
A = stiprinājums A
B = stiprinājums B

D Vadu aizsardzība:
0 = bez aizsardzības
1 = ar aizsardzību noslēguma vietā
Funkcijas un īpašības:

Piemērots dažādām HVAC un enerģētikas sistēmām
Spēj noteikt pozitīvu, negatīvu vai diferenciālu spiedienu
Plašs regulēšanas diapazons
Augsta temperatūras noturība
Aizsardzība pret nejaušu kontaktu ar elektriskajām daļām
SPDT slēdzis – daudzpusīgai izmantošanai vadības shēmās
Pielietojums:

HVAC sistēmās – ventilatoru darbības un filtru aizsērējuma uzraudzībai
Gaisa kanālu uzraudzībai – cauruļvados, ventilācijas sistēmās
Enerģētikas un rūpnieciskajās vadības sistēmās – gaisa plūsmas uzraudzībai tuneļos un lielās telpās
Gaisa spiediena mērīšanai rūpniecībā – piemērots gan pozitīvam, gan negatīvam spiedienam
Plusi:

Universāla spiediena noteikšana – gan pozitīvam, gan negatīvam spiedienam
Plašs regulējams jutīguma diapazons
Izturīgs metāla korpuss – noturīgs pret apkārtējās vides ietekmi
Augsta temperatūras noturība (-40°C līdz +82°C) – piemērots ekstrēmiem apstākļiem
SPDT slēdzis – elastīgai pielietošanai
Aizsardzība pret nejaušu elektrisko kontaktu
Vienkārša uzstādīšana ar 0,25" OD cauruļu savienojumiem
Mīnusi:

Nav piemērots šķidrumu spiediena mērīšanai – paredzēts tikai gaisa plūsmas noteikšanai
Nav ūdensizturīgs – jāuzstāda sausā vidē
Montāžas pozīcija ierobežota – jāuzstāda vertikāli
Uzticams un daudzpusīgs diferenciālā spiediena slēdzis, kas piemērots efektīvai spiediena uzraudzībai HVAC un enerģētikas sistēmās!
