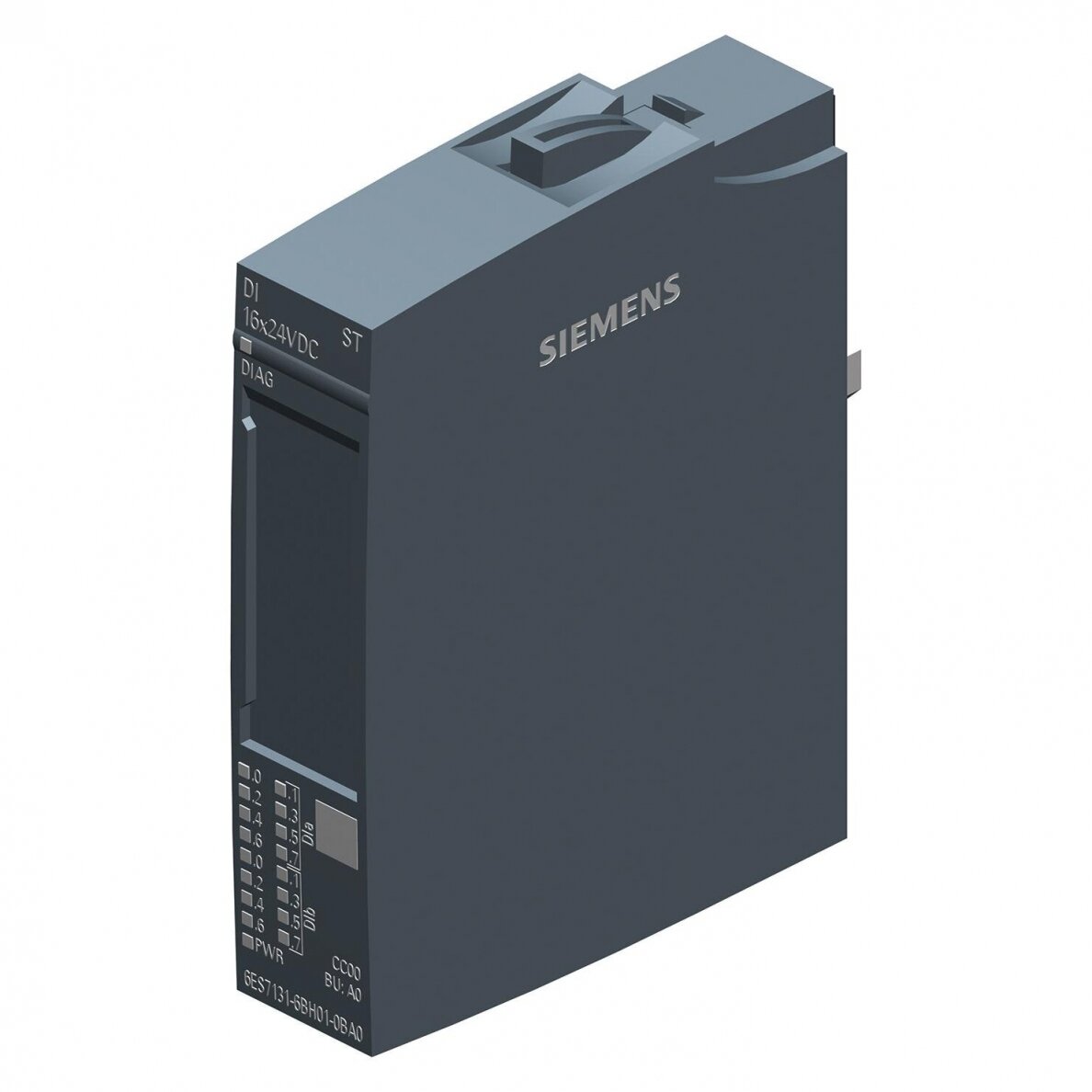

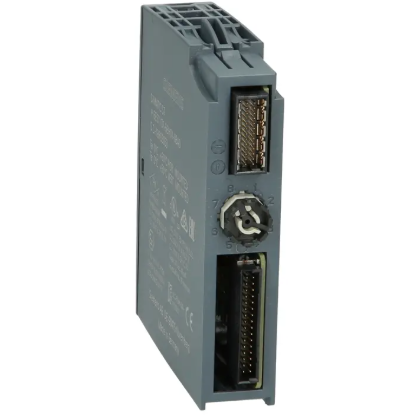

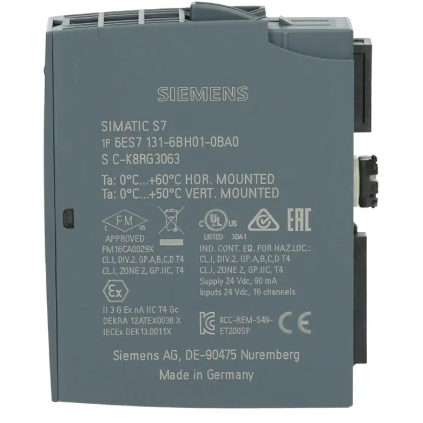

Digitālais ieejas modulis | 16 ieejas | 24VDC | PNP | 6ES7131-6BH01-0BA0 Siemens

Tehniskās specifikācijas

Ieeju skaits: 16 digitālās (tips 3, IEC 61131)

Ieejas tips: PNP (strāvas avots, “sink input”)

Barošana: 24 V DC (pieļaujamais diapazons 19,2...28,8 V)

Maks. strāvas patēriņš: 90 mA

Jaudas zudumi: ~1,7 W

Ieejas aizture: regulējama 0,05...20 ms

Pieļaujamais kabeļa garums: līdz 1000 m (ekranēts), līdz 600 m (neekranēts)

Diagnostikas funkcijas: barošanas sprieguma kontrole, vada pārtrūkuma noteikšana, grupas kļūdu signalizācija

LED indikācija: barošana (zaļa), kanāla stāvoklis (zaļa), moduļa diagnostika (zaļa/sarkana)

Montāža: uz bāzes vienībām (BU A0 tips)

Izolācija: starp kanāliem un kopni 707 V DC

Izmēri: 15 × 73 × 58 mm

Svars: ~28 g

Darba temperatūra: -30…+60 °C (horizontāli), -30…+50 °C (vertikāli)

Darba augstums: līdz 5000 m virs jūras līmeņa

Vides dati: GWP (visa dzīves cikla laikā) 21 kg CO₂ ekv.

Funkcijas

Signālu iegūšana no slēdžiem, sensoru, pogām un devējiem.

Ieejas aiztures regulēšana atbilstoši tehnoloģiskajām vajadzībām.

Integrēta diagnostika – sprieguma kontrole, vada pārtrūkuma noteikšana.

LED indikācija ļauj ātri noteikt stāvokli un kļūdas.

Vienkārša konfigurācija ar STEP 7 TIA Portal (no V14 versijas) vai PCS 7.

Pilnīga savietojamība ar PROFINET un PROFIBUS tīkliem.

Lietojums

Mājas lietotājam: tieši pārāk sarežģīts, taču tiek izmantots ēku automatizācijas sistēmās (apkure, ventilācija, apgaismojums).

Inženierim: uzticams risinājums rūpnieciskās automatizācijas projektiem ar daudzām ieejām un elastīgu konfigurāciju.

Elektromontētājam: viegli uzstādāms ET 200SP bāzēs, vienkārša kodēšana, LED diagnostika vienkāršai uzstādīšanai un apkalpošanai.

Rūpniecības uzņēmumiem: izmanto ražošanas līnijās, procesu automatizācijā, loģistikā, enerģētikā.

Plusi

Kompakts – tikai 15 mm plats, ietaupa vietu sadales skapī.

Elastīga ieejas aiztures regulēšana (0,05–20 ms).

Uzticama diagnostika – vada pārtrūkums, sprieguma kontrole, kļūdu signalizācija.

Savietojams ar modernām rūpnieciskām platformām (PROFINET, PROFIBUS, TIA Portal).

Plašs darba apstākļu diapazons: -30 °C līdz +60 °C, līdz 5000 m augstumam.

Mīnusi

Tikai profesionālai lietošanai, mājas lietotājam pārāk sarežģīts.

Nevar izmantot drošības funkcijām.

Nepieciešama bāzes vienība (BU A0), bez tās nedarbojas.
