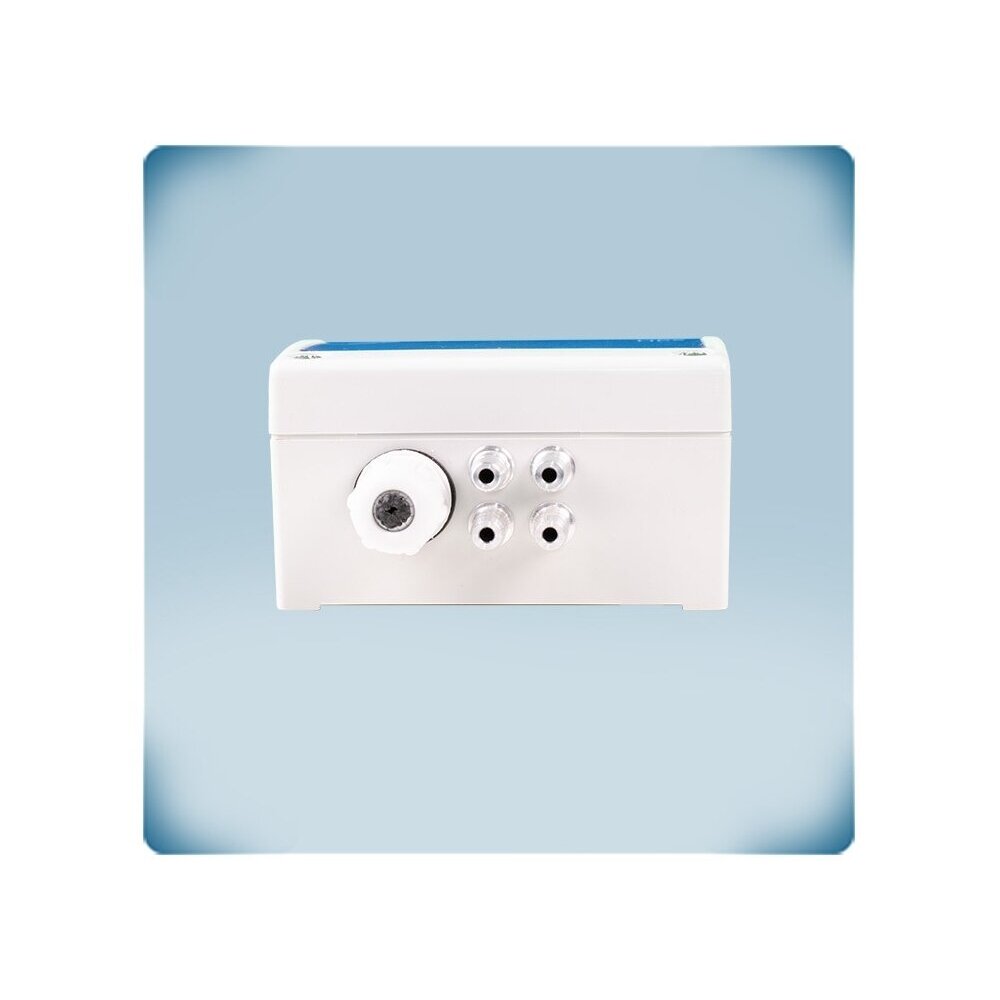

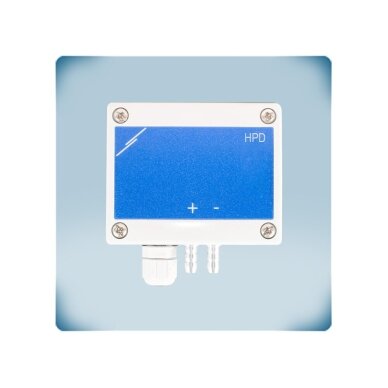

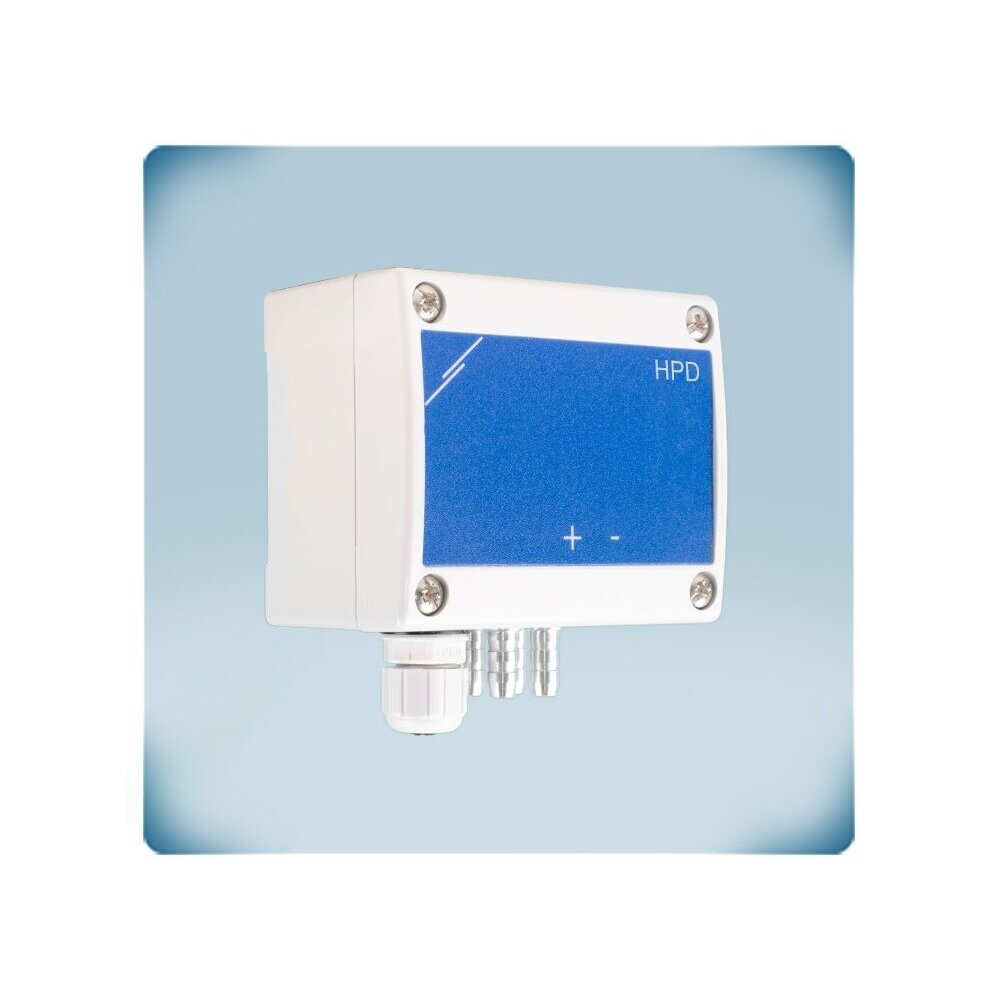

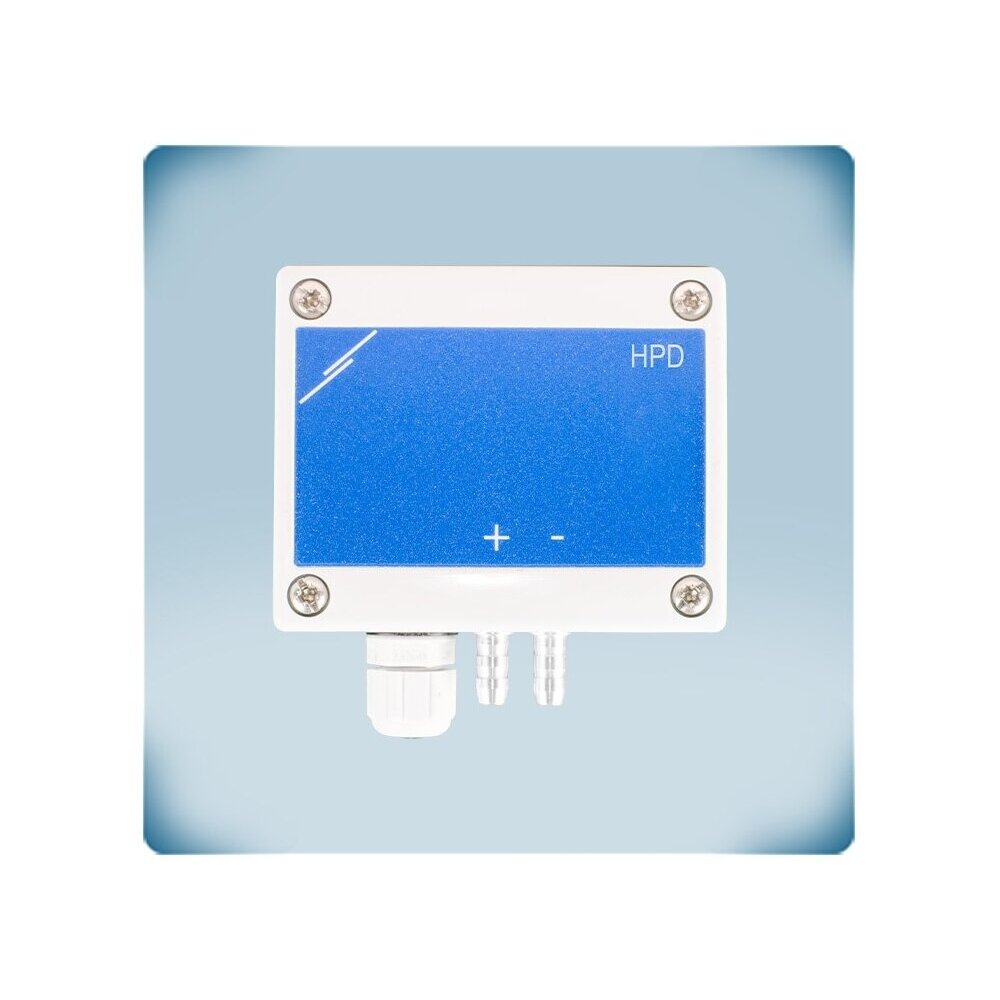

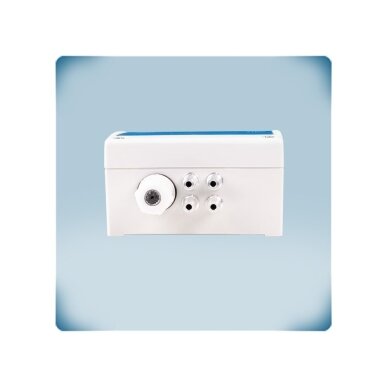

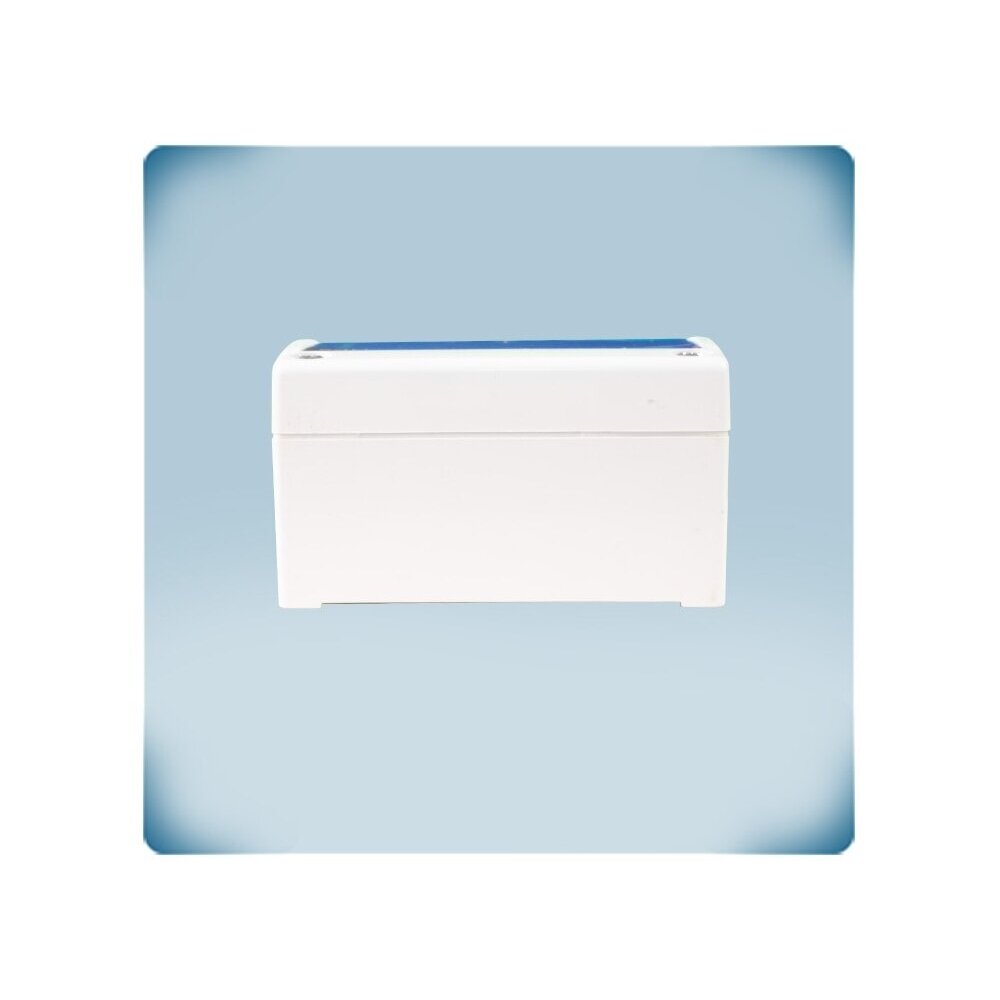

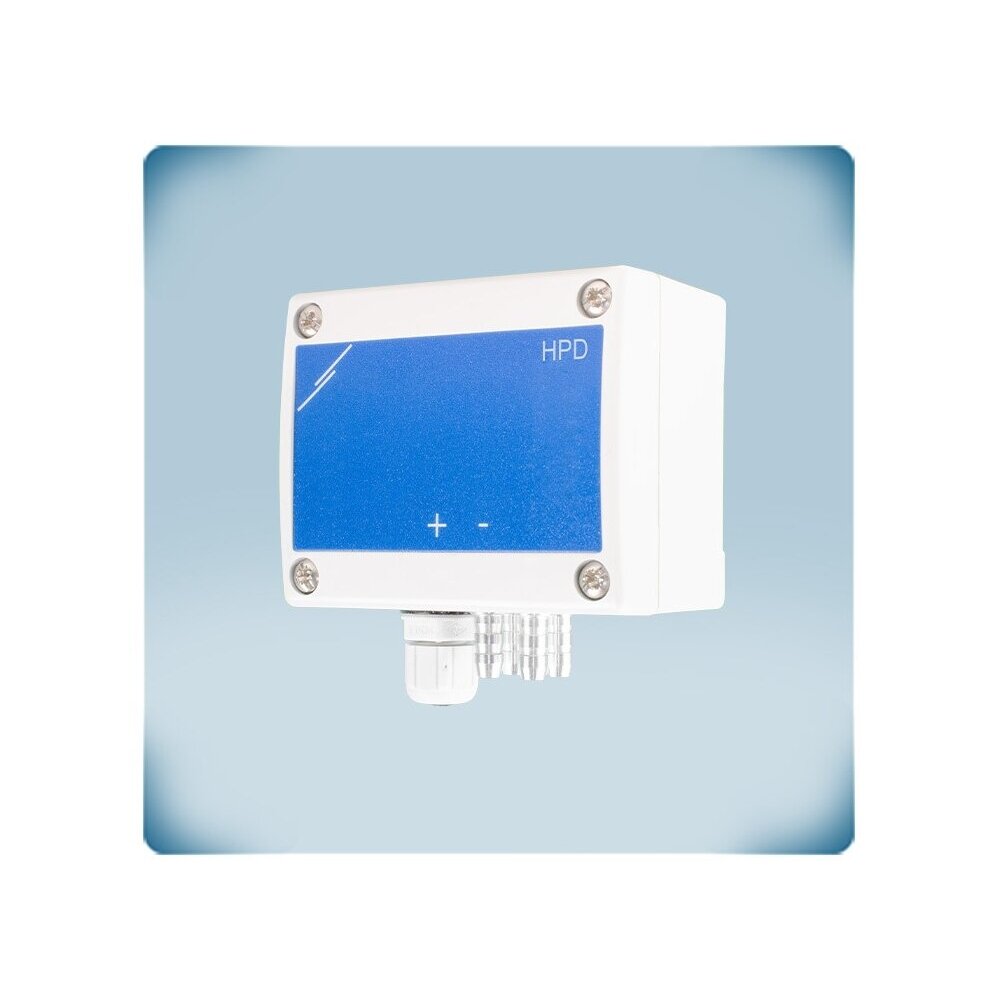

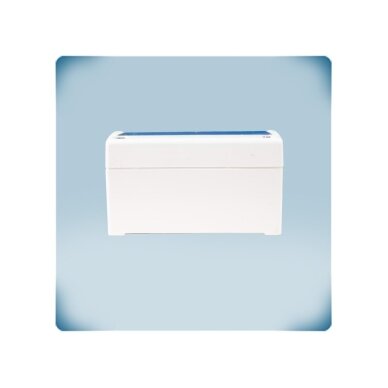

    Dubultais diferenciālā spiediena devējs | 2×0-1000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 vadu | IP65 | Sentera Controls | HPD-G-1K0

    Kods: HPD-G-1K0
    Jautāt
    Cena 215.62 € ar PVN
    ( 178.20 € bez PVN )
    336.37 € Ietaupījums 120.75 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Dubultais diferenciālā spiediena devējs | 2×0-1000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 vadu | IP65 | Sentera Controls | HPD-G-1K0

    HPD-G-1K0 – Sentera Controls dubultais diferenciālā spiediena devējs, kura rūpnīcas mērījumu diapazons 0–1000 Pa. Tajā integrēti divi neatkarīgi digitālie diferenciālā spiediena sensori un divas analogās / modulējamās izejas: 0-10 VDC, 0-20 mA vai 0–100 % PWM signāls un Modbus RTU sakari. Versija -G – 3 vadu pieslēgumam ar kopīgu barošanas un izejas „mīnusu“, barošana 24 VAC vai 24 VDC; korpuss IP65, montējams pie sienas.

    Galvenā doma:
    Divi spiediena punkti – viens korpuss: piem., ventilatora spiediens un filtra piesārņojums, pievades un nosūces puses vai divas zonas tiek mērītas ar vienu ierīci, ar divām neatkarīgām izejām un kopīgu Modbus RTU līniju. Tas nozīmē mazāk montāžas, vadu un vietas ventilācijas iekārtā.
    Mērījumu diapazons
    2 × 0–1000 Pa (rūpnīcas)
    Izeja
    2 × 0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Barošana
    24 VAC / VDC (18–34 VDC, 15–24 VAC ±10 %)
    Aizsardzības klase
    IP65, ASA korpuss

    Darbības princips

    Devēju stiprina pie sienas vai citas stingras virsmas līdzās mērpunktiem, bet pie alumīnija „+“ un „–“ uzgaļiem (6 mm caurulītei) ar šļūtenēm tiek pieslēgti mērpunkti – katram no diviem sensoriem atsevišķi. Pieslēgšanai ērti izmantot Sentera PSET-PVC-200 vai PSET-QF-200 komplektus, gaisa ātrumam – Pitot caurules komplektus PSET-PTS-200 / PSET-PTL-200.

    Katrs no diviem integrētajiem digitālajiem sensoriem mēra spiediena starpību; iespējami trīs režīmi: diferenciālais spiediens (Pa), gaisa tilpuma plūsma (m³/h – pēc ventilatora K faktora vai Q = A × V) un gaisa ātrums (m/s – ar ārējo Pito caurules komplektu PSET-PTX-200). Rūpnīcā izeja ir nokalibrēta: 0 V pie 0 Pa, 10 V pie 1000 Pa. Pa Modbus RTU (3SModbus programma vai Sensistant konfigurators) tiek iestatīts darba logs (min. intervāls 50 Pa spiedienam, 10 m³/h plūsmai, 1 m/s ātrumam), izejas tips, atbildes laiks 0,1–10 s. Statuss un savienojums tiek rādīti ar LED indikatoriem.

    Analogais signāls tieši vada Sentera ātruma regulatoru, frekvenču pārveidotāju vai EC ventilatoru – tādējādi tiek uzturēts nemainīgs spiediens kanālā vai telpā, bet BMS caur Modbus saņem precīzu vērtību. Diapazons 0–1000 Pa – visbiežākā izvēle filtru piesārņojuma un spiediena kanālā kontrolei komerciālajās ventilācijas sistēmās, kur darba punkts ir daži simti Pa.

    Ar ko noderīgs HPD-G-1K0?
    Viena ierīce – spiediena, plūsmas un ātruma mērīšana, analogā un Modbus RTU izeja, programmējams diapazons, divi neatkarīgi kanāli un IP65 korpuss. Noliktavā pietiek ar vienu modeli daudziem objektiem.

    Tehniskās specifikācijas

    Preces tips Dubultais diferenciālā spiediena devējs
    Ražotājs / kods Sentera Controls / HPD-G-1K0
    Sērija HPD (-F / -G; 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Sensoru skaits 2 (neatkarīgi digitālie)
    Mērījumu diapazons 0–1000 Pa katram sensoram (rūpnīcas)
    Darba režīmi Diferenciālais spiediens, gaisa plūsma (K-faktors vai Q = A × V), gaisa ātrums (ar PSET-PTX-200)
    Min. darba intervāls 50 Pa (spiediens), 10 m³/h (plūsma), 1 m/s (ātrums)
    Precizitāte ±2 % no darba diapazona
    Atbildes laiks 0,1–10 s (izvēlams)
    Izejas AO1 un AO2 – pa vienai katram sensoram: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) vai 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Rūpnīcas izeja 0 V pie 0 Pa, 10 V pie 1000 Pa
    PWM barošana Iekšējais 3,3 vai 12 VDC (džamperi JP1/JP2) vai ārējais caur pull-up rezistoru
    Sakari Modbus RTU (RS485, A, /B); konfigurēšana ar 3SModbus vai Sensistant
    Barošanas spriegums 18–34 VDC vai 15–24 VAC ±10 %
    Patēriņš maks. 1,17 W, Imax 65 mA (DC); maks. 2,88 W, Imax 160 mA (AC)
    Pieslēgšana 3 vadu, kopīgs barošanas un izejas GND (-G)
    Spailes Vin, GND, A, /B, AO1, GND, AO2, GND
    Pogas / indikācija SW1 un SW2 – katra sensora kalibrēšana vai Modbus reģistru atiestatīšana; LED: mirgo zili – kalibrēšana / atiestatīšana, mirgo zaļi – Modbus sakari, deg – normāls darbs
    Spiediena uzgaļi Alumīnija, caurulītei Ø6 mm
    Vadu šķērsgriezums 1,5 mm²; kabeļu blīvslēgs 3–6 mm
    Korpuss ASA plastmasa, pelēka (RAL 9002), montējams pie sienas
    Aizsardzības klase IP65 (EN 60529)
    Darba vide -5…+65 °C, < 95 % rH bez kondensācijas
    Vide Tīrs gaiss, neagresīvas un nedegošas gāzes
    Svars 0,14 kg (neto)
    Iepakojuma izmēri 95 × 85 × 70 mm
    Atbilstība EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Divi neatkarīgi kanāli – divi spiediena punkti ar atsevišķām izejām AO1 un AO2 – viens devējs divu vietā.
    • Trīs mērīšanas režīmi – diferenciālais spiediens, gaisa plūsma m³/h pēc K-faktora vai šķērsgriezuma un gaisa ātrums m/s ar Pito cauruli.
    • Izvēlama izeja – 0-10 VDC, 0-20 mA vai PWM – piemērots regulatoriem, frekvenču pārveidotājiem, EC ventilatoriem un kontrolieriem.
    • Modbus RTU – visas mērītās vērtības un iestatījumi ir pieejami no BMS / SCADA; konfigurē ar 3SModbus vai Sensistant.
    • Programmējams darba logs – min. un maks. robežas var sašaurināt (līdz 50 Pa intervālam) – izejas signāls tiek izmantots tikai nepieciešamajam spiedienam.
    • Atbildes laiks 0,1–10 s – slāpē pulsācijas un turbulenci, signāls regulatoram ir stabils.
    • Nulles kalibrēšana ar pogu – SW1 / SW2 – ātra nulles pārbaude objektā, kā arī Modbus reģistru atiestatīšana uz rūpnīcas.
    • PWM ar iekšēju vai ārēju barošanu – ar džamperi tiek izvēlēta 3,3 vai 12 VDC iekšējā PWM barošana vai ārējā caur pull-up rezistoru.
    • Barošana 24 VAC vai DC – 3 vadu pieslēgums ar kopēju GND – devēju viegli pieslēgt 24 VAC vadības transformatoram vai 18–34 VDC avotam.

    Kur tiek izmantots?

    • Vienlaikus divi mērīšanas punkti – piem., ventilators un filtrs, pieplūde un nosūce
    • Filtru piesārņojuma kontrole ventilācijas iekārtās
    • Pastāvīga spiediena uzturēšana gaisa vadā (VAV sistēmas)
    • Gaisa plūsmas mērīšana pēc ventilatora K faktora
    • Gaisa ātruma mērīšana gaisa vadā ar Pito caurulīti
    • Minimālo ventilācijas normu nodrošināšana ēkās
    • Tīrtelpas, virtuves, laboratorijas – spiediena uzraudzība

    Lietošana pēc vajadzības

    Ventilācijas iekārtu apkalpošanas tehniķim.
    divi 0–1000 Pa kanāli vienlaikus uzrauga padeves un nosūces filtrus, tāpēc nomaiņa tiek plānota pēc faktiskā spiediena krituma.
    Automātikas sadalņu ražotājam.
    divi neatkarīgi kanāli ar izejām AO1 un AO2 vienā korpusā samazina devēju, vadu un montāžas darbu apjomu.
    Montētājam ar 24 VAC vadības transformatoru.
    -G versija tiek pieslēgta ar 3 vadiem ar kopēju GND un barota ar 15–24 VAC vai 18–34 VDC.

    Praktiskais pielietojums

    Ja ventilācijas iekārtā vienlaikus jāuzrauga filtrs un jāuztur nemainīgs spiediens gaisa vadā, tad viens HPD-G-1K0 kanāls tiek pieslēgts pirms un aiz filtra, bet otrs – pie gaisa vada; AO2 ar rūpnīcas skalu 100 Pa = 1 V vada ventilatora regulatoru, bet AO1 vai Modbus RTU informē BMS par filtra piesārņojumu.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    HPD-G-1K0 ir pielāgojams dažādiem objektiem – mainās tikai tas, kur tiek pieslēgtas šļūtenes un kur tiek virzīts signāls:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Gaisa apstrādes iekārta 1. sensors – ventilatora spiediens, 2. sensors – filtrs; AO1 → regulators, AO2 → BMS Viens devējs vada ventilatoru un uzrauga filtru Katrs kanāls tiek konfigurēts atsevišķi
    Ventilācijas iekārtas filtrs Šļūtenes pirms un pēc filtra; AO1 vai Modbus → BMS Aizsērējot filtram – trauksme un laikus plānota nomaiņa Darba logu sašauriniet līdz filtra spiediena robežām
    Konstants spiediens gaisa vadā Gaisa vada punkts un vide; AO1 → Sentera regulators / frekvences pārveidotājs / EC ventilators Ventilatora ātrums tiek mainīts tā, lai spiediens paliktu nemainīgs Palieliniet atbildes laiku, ja signāls pulsē
    Gaisa plūsmas mērīšana Ventilatora iesūkšanas uzgaļa mērīšanas punkti (PSET-PVC-200) Devējs rāda un nodod m³/h pēc K-faktora K faktoru atradīsiet ventilatora dokumentācijā
    Gaisa ātrums gaisa vadā Pito caurule PSET-PTS-200 / PSET-PTL-200 Mēra m/s, plūsma tiek aprēķināta Q = A × V Pito cauruli novietojiet gaisa vada taisnajā posmā
    Objekts ar BMS Modbus RTU (A, /B) Vērtības un iestatījumi tiek pārvaldīti centralizēti -F un -G versijas vienā tīklā nejauciet

    Kā izvēlēties dubultā spiediena devēja diapazonu

    Mērījumu diapazons / pieslēgums Ieteicamais modelis
    0–1000 Pa, 3 vadu, 24 VAC/VDC HPD-G-1K0 (filtri, kanālu spiediens, VAV) ← šis modelis
    0–1000 Pa, 4 vadu, 18–34 VDC HPD-F-1K0 (filtri, kanālu spiediens, VAV)
    0–2000 Pa, 3 vadu, 24 VAC/VDC HPD-G-2K0 (universāls AHU / ventilatoru)
    0–2000 Pa, 4 vadu, 18–34 VDC HPD-F-2K0 (universāls AHU / ventilatoru)
    0–4000 Pa, 3 vadu, 24 VAC/VDC HPD-G-4K0 (augstāka spiediena ventilatori)
    0–4000 Pa, 4 vadu, 18–34 VDC HPD-F-4K0 (augstāka spiediena ventilatori)
    0–10 000 Pa, 3 vadu, 24 VAC/VDC HPD-G-10K (augstspiediena rūpniecība)
    0–10 000 Pa, 4 vadu, 18–34 VDC HPD-F-10K (augstspiediena rūpniecība)
    Noteikums: diapazonu izvēlieties tā, lai maksimālais darba spiediens būtu aptuveni 50–80 % no augšējās robežas – pa Modbus RTU darba logu var sašaurināt, bet ne paplašināt. -G (3 vadu) versija der 24 VAC vai DC barošanai ar kopīgu GND; -F (4 vadu) – tikai DC ar atsevišķiem GND, kad izejas GND jāatdala no barošanas GND (piem., DC barotos tīklos ar citām ierīcēm). -F un -G vienā tīklā nejauciet.
    Kad izvēlēties citu risinājumu: ar displeju – DPD sērija; vienam punktam – HPS (bez displeja) vai DPS (ar displeju); nelieliem telpu spiedieniem – HPS-x--LP / DPS-x--LP (-125…+125 Pa); pieslēguma komplekti PSET-PVC-200, PSET-QF-200, Pito caurules PSET-PTS-200 / PSET-PTL-200; Modbus konfigurēšanai – CNVT-USB-RS485-SET pārveidotājs; 24 VDC barošanai – SEPS8-24-40.

    Priekšrocības

    • Divi neatkarīgi sensori un izejas vienā korpusā
    • Spiediens, gaisa plūsma un ātrums vienā devējā
    • 0-10 VDC / 0-20 mA / PWM izeja un Modbus RTU
    • Programmējams darba logs un atbildes laiks
    • Precizitāte ±2 % no darba diapazona
    • IP65 ASA korpuss, alumīnija uzgaļi

    Trūkumi / ierobežojumi

    • Nav displeja – vērtība redzama tikai caur Modbus vai kontrolierī; ar displeju – DPD-G-1K0
    • Tikai tīram gaisam un neagresīvām, nedegošām gāzēm; darba vide -5…+65 °C
    • Pilnai konfigurēšanai nepieciešams Modbus RTU (3SModbus / Sensistant) un CNVT-USB-RS485 pārveidotājs
    • -G kopējo GND nedrīkst savienot ar citām ar DC barotām ierīcēm; šādā gadījumā izvēlieties HPD-F-1K0
    • Nav -125…+125 Pa versijas – telpu spiediena starpībai izvēlieties HPS-G--LP

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis / automātikas speciālists, atslēdzot barošanu.
    • Barošana 18–34 VDC vai 15–24 VAC ±10 % (spaiļu tabulā AC norādīts 13–26 VAC); izmantojiet drošības transformatoru vai barošanas bloku.
    • Versijas -G kopīgo GND nekad nesavienojiet ar citām DC barotām ierīcēm – iespējami neatgriezeniski to bojājumi.
    • -F un -G tipa devējus vienā tīklā nelietojiet.
    • Devējs paredzēts tikai tīram gaisam un neagresīvām, nedegošām gāzēm; darba vide -5…+65 °C, < 95 % rH bez kondensācijas.

    Ātrās izvēles ceļvedis

    2 × 0–1000 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC/VDC
    IP65
    Piemērots, ja nepieciešams:
    • mērīt divus spiediena punktus ar vienu ierīci;
    • mērīt spiediena starpību 0–1000 Pa robežās un nodot to regulatoram vai BMS;
    • uzturēt nemainīgu spiedienu vai plūsmu, vadot ventilatoru;
    • integrēt mērījumu BMS pa Modbus RTU.
    Pārbaudiet pirms lietošanas:
    • maksimālo darba spiedienu – vai tas iekļaujas diapazonā 0–1000 Pa;
    • kontroliera barošanu un pieslēgumu: 3 vadi ar kopīgu GND (-G) vai 4 vadi ar atsevišķiem GND (-F);
    • vai būs nepieciešama gaisa plūsmas (ventilatora K-faktors) vai ātruma (Pito komplekts) mērīšana.
    Svarīgs atgādinājums: HPD-G-1K0 mēra tikai tīra gaisa un neagresīvu, nedegošu gāzu spiediena starpību; pieslēguma šļūtenes un Pitot caurules tiek pasūtītas atsevišķi.

    BUJ

    Vai HPD-G-1K0 var barot ar 24 VAC?
    Jā – -G versija tiek barota ar 15–24 VAC ±10 % vai 18–34 VDC un pieslēgta ar 3 vadiem ar kopēju GND.
    Vai var mainīt mērījumu diapazonu?
    Caur Modbus RTU darba logu var sašaurināt līdz 50 Pa intervālam rūpnīcas 0–1000 Pa diapazonā, taču paplašināt to nevar.
    Vai devējs mēra gaisa plūsmu un ātrumu?
    Jā – gaisa plūsmu m³/h pēc ventilatora K-faktoru vai Q = A × V, bet gaisa ātrumu m/s ar Pito caurules komplektu PSET-PTS-200 vai PSET-PTL-200.
    Kādus signālus saņemšu?
    Divas izejas AO1 un AO2 (pa vienai katram sensoram) ar izvēlamu 0-10 VDC, 0-20 mA vai PWM signālu un Modbus RTU sakaru.
    Vai ir displejs?
    Nē, displeja nav – tāds pats diapazons ar displeju ir DPD-G-1K0.
    Kā konfigurēt devēju?
    Pa RS485 ar CNVT-USB-RS485 pārveidotāju un Sentera 3SModbus programmu vai Sensistant konfiguratoru.

    Dubultais diferenciālā spiediena devējs | 2×0-1000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 vadu | IP65 | Sentera Controls | HPD-G-1K0

    Sentera HPD-G-1K0 – dubultais diferenciālā spiediena devējs 0–1000 Pa ar diviem kanāliem, 0-10 VDC / 0-20 mA / PWM un Modbus RTU, 24 VAC/VDC, 3 vadu, IP65 – filtru aizsērējuma kontrolei, nemainīga spiediena uzturēšanai kanālā un gaisa plūsmas mērīšanai nelielās un vidējās ventilācijas sistēmās.
