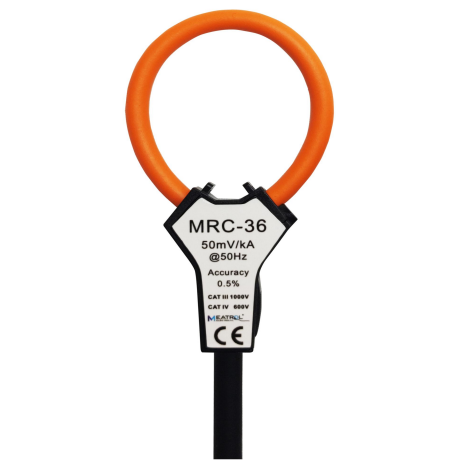

Elastīgā strāvas mērīšanas spole | Rogovska gredzens | 600A | D36mm | 2m kabelis | IP67

Tehniskā specifikācija

Iekšējais diametrs: 36 mm
Spoles šķērsgriezums: 6 mm
Nominālā mērīšanas strāva: 600 A
Maksimālā mērāmā strāva: 100 kA
Izejas attiecība (kalibrēta): 22.5 mV/kA @ 50Hz, 50 mV/kA @ 50Hz
Izejas attiecība (nekalibrēta): 56 mV/kA @ 50Hz
Precizitāte: 0.5% (vertikālā centrā)
Linearitāte: ±0.1% no rādījuma
Fāzes kļūda: <0.5° (45Hz～65Hz)
Frekvenču josla: 1Hz – 20kHz
Pozīcijas kļūda: <1% max
Izejas nobīde (0A): <0.05 mV
Spoles pretestība: 50–250 Ω
Darbības temperatūra: -40…+85 °C
Temperatūras nobīde:
Nekalibrēta: <50 ppm/°C
Kalibrēta: <100 ppm/°C
Barošanas savienojums: 2 m kabelis
Aizsardzības klase: IP67

Funkcijas un īpašības

Elastīga un kompakta konstrukcija – var uzstādīt ap dažāda diametra kabeļiem bez sistēmas atslēgšanas.

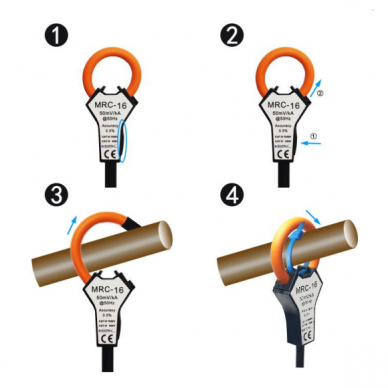

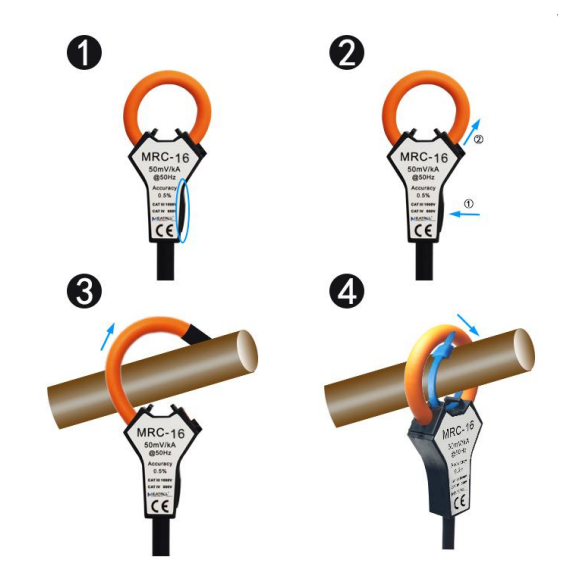

Vienkārša montāža – spole tiek nostiprināta ar kabeļu saitēm ap vadu vai kopni.

Savietojama ar dažādām ierīcēm – enerģijas analizatoriem, laboratorijas iekārtām, datu reģistratoriem, DIN sliedes mērītājiem.

Aizsardzība pret ārējiem magnētiskajiem laukiem – stabils signāls arī trokšņainā vidē.

Augsta vides izturība (IP67) – aizsardzība pret putekļiem un mitrumu.

Pielietojums

Inženieriem un automatizācijas speciālistiem: piemērots enerģijas uzraudzībai un strāvas analīzei.

Elektromontieriem un tehniķiem: ierīču apkope, aizsardzības testi, fāžu slodzes balansēšana un enerģijas patēriņa kontrole. Var lietot bez ķēdes atslēgšanas.

Laboratorijām un pētniecībai: ideāli precīziem mērījumiem plašā frekvenču diapazonā.

Priekšrocības

Ļoti elastīga un kompakta konstrukcija

Aizsardzība pret ārējiem traucējumiem un magnētiskiem laukiem

Ērta uzstādīšana un savienošana

Nav nepieciešams barošanas avots (savienojot ar piemērotu analizatoru)

Piemērots tikai maiņstrāvas sistēmām

IP67 aizsardzība – izturīga pret vides ietekmi

Trūkumi

Nav paredzēta līdzstrāvas (DC) tiešai mērīšanai

Nepieciešams atbilstošs mērītājs vai analizators ar Rogowski ieeju
