Elektroinstalācijas sadales kārba ar caurspīdīgu vāku | ar skrūvēm | plastmasas | hermētiska | 140x190x100mm | virsapmetuma | pelēka | IP67

Elektroinstalācijas sadales kārba | PC/ABS | hermētiska | ar caurspīdīgu vāku | 140x190x100mm | virsmas montāža | IP67

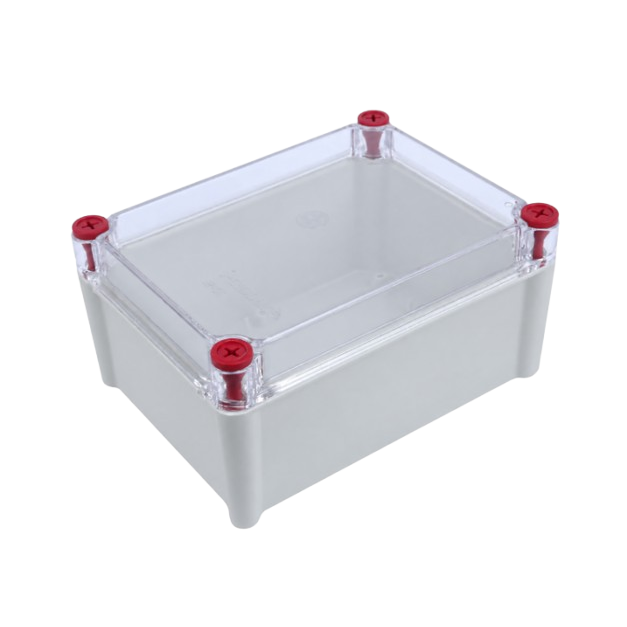

Hermētiska elektroinstalācijas un elektronikas sadales kārba ar caurspīdīgu polikarbonāta (PC) vāku un gaišu necaurspīdīgu ABS plastmasas pamatni. Paredzēta elektrisko vadu savienojumu, elektronikas plašu, automātikas moduļu, sensoru sistēmu un nelielu vadības ierīču aizsardzībai. Caurspīdīgais vāks ļauj vizuāli novērot iekšpusē esošos komponentus, LED indikāciju vai nelielu displeju rādījumus, neatverot korpusu. 140 × 190 × 100 mm kārbai ir IP67 aizsardzības klase, IK07 mehāniskā izturība un 3 mm biezas ABS korpusa sienas. Vāks tiek noblīvēts ar baltu silikona putu gumijas blīvi un nostiprināts ar sarkanām, ar stikla šķiedru pastiprināta neilona skrūvēm. Komplektā ir sienas stiprinājuma skrūves, dībeļi, paplāksnes un papildu stiprinājuma skrūves.

Galvenā ideja:
Ja elektroiekārtas vai elektronikas aprīkojums jāaizsargā pret putekļiem un ūdeni, bet vienlaikus ir svarīgi redzēt tā darbības stāvokli, caurspīdīgs korpusa vāks sniedz praktisku priekšrocību. 140 × 190 × 100 mm IP67 kārba ļauj izveidot aizsargātu elektrisko vai automātikas mezglu, kura iekšpusē esošos LED indikatorus, signāla elementus vai displejus var novērot, neatverot vāku. Caurspīdīgs polikarbonāts tiek apvienots ar izturīgu ABS plastmasas pamatni, bet silikona blīve palīdz saglabāt korpusa hermētiskumu. Korpuss paredzēts virsmas montāžai, bet iekšējais aprīkojums tiek izvēlēts atbilstoši konkrētā projekta vajadzībām.

Kāds ir šīs kārbas ieguvums?
Caurspīdīgais polikarbonāta vāks ļauj vizuāli novērot elektronikas vai automātikas aprīkojumu, neatverot korpusu. Tas samazina nepieciešamību bieži atskrūvēt vāka skrūves un pārbaudīt ierīces tieši. IP67 hermētiskums, IK07 mehāniskā izturība, silikona blīve un stingrā ABS pamatne veido universālu aizsardzības risinājumu elektriskajiem un elektroniskajiem komponentiem. Korpuss ir īpaši noderīgs vietās, kur nepieciešama redzama indikācija un aizsardzība pret apkārtējās vides iedarbību.

• Caurspīdīgs polikarbonāta vāks – ļauj redzēt aprīkojumu un tā indikāciju, neatverot korpusu.
• IP67 aizsardzība – aizsardzība pret putekļiem un īslaicīgu iegremdēšanu ūdenī noteiktajos pārbaudes apstākļos.
• IK07 mehāniskā izturība – korpuss atbilst 2 J mehāniskā trieciena enerģijas klasei.
• 3 mm biezas ABS sienas – stingra konstrukcija elektrisko un elektronisko komponentu aizsardzībai.
• Silikona blīve – noblīvē vāka un korpusa savienojuma vietu.
• Ar stikla šķiedru pastiprinātas neilona skrūves – vāka stiprinājuma elementi ar 30% stikla šķiedras pildījumu.
• Vizuāla iekārtas uzraudzība – var redzēt LED signālus, displeju rādījumus vai komponentu stāvokli.
• Gaišs necaurspīdīgs korpuss – piena balta ABS pamatne apvienojumā ar caurspīdīgu vāku.
• Montāžas atveres – paredzēti stiprinājuma punkti ar 128 × 178 mm attālumiem.
• Universāls iekšējā aprīkojuma izvietojums – komponentus var izvietot atbilstoši projekta prasībām.
• Darba temperatūra – no −20 °C līdz +70 °C.
• UV izturības īpašība – norādīta izturība pret UV iedarbību, nenosakot pārbaudes ilgumu.
• Montāžas piederumi – komplektā ir skrūves, dībeļi un paplāksnes.

• Elektronikas un automātikas moduļiem ar LED indikāciju
• Elektroinstalācijas vadu savienojumu un sadales mezgliem
• Kontrolieriem, releju moduļiem un nelielām vadības sistēmām
• IoT, telemetrijas un attālinātas uzraudzības iekārtām
• Temperatūras, mitruma, spiediena un citu sensoru elektronikas moduļiem
• GPS, GSM un sakaru iekārtu aizsargkorpusiem
• Signalizācijas, drošības un kontroles sistēmu komponentiem
• Apgaismojuma vadības un signālu ķēžu savienojumiem
• Rūpniecisko iekārtu un ražošanas līniju elektronikas mezgliem
• Tehnisko telpu un mitrākas vides instalācijām
• OEM elektronikas iekārtu ražošanai un individuāliem projektiem

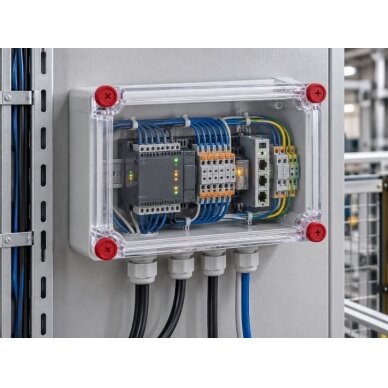

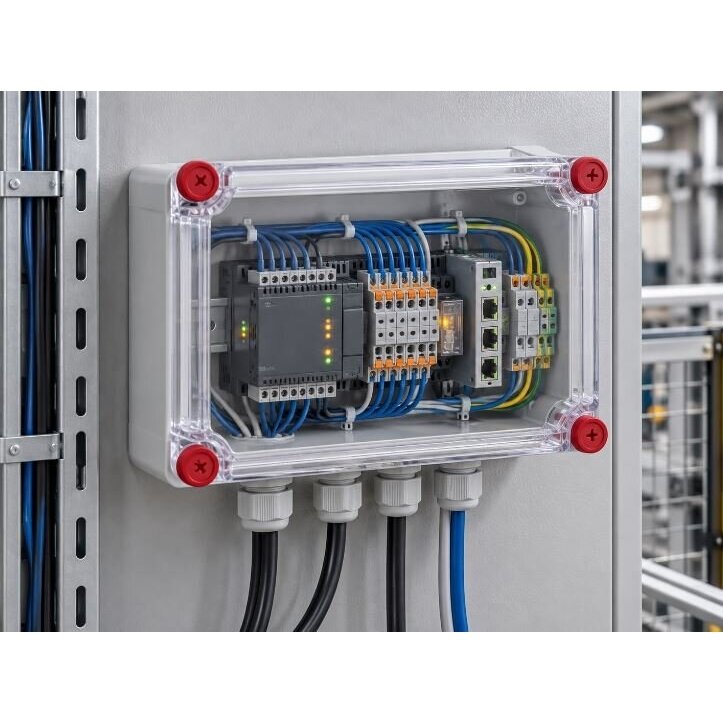

Piemēram, ražošanas iekārtā nepieciešams uzstādīt elektronisku kontrolieri ar stāvokļa LED indikatoriem. 140 × 190 × 100 mm kārba tiek piestiprināta pie iekārtas rāmja vai sienas, izmantojot paredzētās 128 × 178 mm montāžas atveres. Korpusa iekšpusē tiek uzstādīts kontrolieris, bet tā barošanas un signālu kabeļi tiek ievadīti caur piemērotiem hermētiskiem kabeļu ievadiem. Caurspīdīgais polikarbonāta vāks ļauj novērot kontroliera darbības indikāciju, neatverot korpusu. Pirms aizvēršanas pārbauda silikona blīves stāvokli, bet vāku nostiprina ar sarkanajām neilona skrūvēm.

• ⚡ Pirms korpusa atvēršanas, komponentu montāžas vai vadu pievienošanas atslēdziet elektrobarošanu un pārbaudiet, vai nav sprieguma.
• Kārbu montējiet uz piemērotas virsmas, izmantojot konstrukcijā paredzētās stiprinājuma atveres.
• Montāžas atveru attālumi ir 128 × 178 mm, atveru diametrs – Ø 5 mm.
• Kabeļu ievadiem izmantojiet pareizi izvēlētus hermētiskus blīvslēgus atbilstoši kabeļa ārējam diametram un nepieciešamajai IP klasei.
• Urbjot kabeļu ievadu atveres, nesabojājiet vāka blīvējuma kontūru un korpusa stiprinājuma konstrukciju.
• Montējot ārā, kabeļus ieteicams ievadīt no apakšas un atstāt pilēšanas cilpu.
• Pirms aizvēršanas pārbaudiet, vai baltā silikona blīve ir tīra, nebojāta un pareizi ievietota.
• Sarkanās neilona vāka skrūves pievelciet vienmērīgi, nepārsniedzot piemērotu pievilkšanas momentu.
• Caurspīdīgo polikarbonāta vāku tīriet ar mīkstu drānu un plastmasai piemērotiem tīrīšanas līdzekļiem. Izvairieties no abrazīviem līdzekļiem un agresīviem šķīdinātājiem.
• Novērtējiet iekšpusē uzstādīto komponentu siltuma izdalīšanos, īpaši, ja korpuss tiek lietots paaugstinātā apkārtējās vides temperatūrā.
• Nepārsniedziet korpusa darba temperatūras diapazonu no −20 °C līdz +70 °C.
• Elektroinstalācijas darbus jāveic kvalificētam speciālistam saskaņā ar spēkā esošajām drošības prasībām.

Ātra izvēles rokasgrāmata

No kāda materiāla izgatavots caurspīdīgais vāks?
Caurspīdīgais augšējais vāks ir izgatavots no polikarbonāta (PC), bet korpusa apakšējā daļa – no ABS plastmasas.

Kāds ir caurspīdīgā vāka ieguvums?
Tas ļauj redzēt korpusa iekšpusē esošos LED indikatorus, displejus vai citus elektronikas elementus, neatverot vāku. Tas ir ērti uzraudzības un automātikas sistēmās.

Ko nozīmē IP67 aizsardzības klase?
IP67 nozīmē pilnīgu aizsardzību pret putekļiem un izturību pret īslaicīgu iegremdēšanu ūdenī saskaņā ar IEC 60529 klasifikāciju. Galīgais hermētiskums ir atkarīgs no pareizi uzstādītiem kabeļu ievadiem un aizvērta vāka.

Ko nozīmē IK07?
IK07 mehāniskās izturības klase atbilst 2 J trieciena enerģijai saskaņā ar IEC 62262.

Kāds ir ABS korpusa sienu biezums?
ABS plastmasas korpusa sienu biezums ir 3 mm.

Kāda ir korpusa apakšējās daļas krāsa?
Korpusa apakšējā daļa ir piena balta un necaurspīdīga. Augšējais vāks – caurspīdīgs.

Vai kārbai ir blīve?
Jā. Vāka un korpusa savienojums tiek noblīvēts ar baltu silikona putu gumijas blīvi.

No kāda materiāla izgatavotas vāka skrūves?
Sarkanās vāka skrūves ir izgatavotas no neilona, kas pastiprināts ar 30% stikla šķiedru.

Kādi ir kārbas montāžas izmēri?

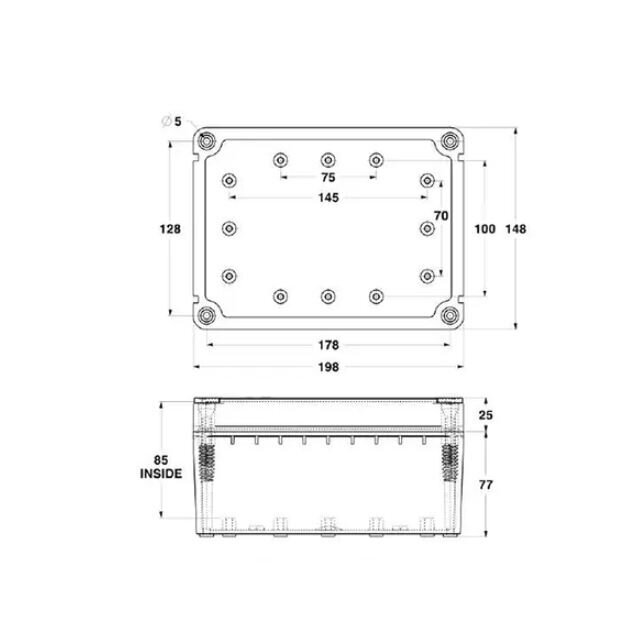

Nominālie izmēri ir 140 × 190 × 100 mm, montāžas atveru attālumi – 128 × 178 mm, bet atveru diametrs – Ø 5 mm.

Vai komplektā ir stiprinājuma skrūves?
Jā. Komplektā ir sienas stiprinājuma skrūves, papildu stiprinājuma skrūves, sienas dībeļi un paplāksnes.

Vai kārbu var montēt ārā?
IP67 aizsardzības klase un norādītā UV izturība ļauj apsvērt korpusa izmantošanu āra instalācijā. Ilgstošai lietošanai tiešos saules staros jāizvērtē polikarbonāta un ABS UV izturības raksturlielumi.

Vai kārba ir piemērota IoT un automātikas projektiem?
Jā. To var izmantot sensoru, kontrolieru, sakaru ierīču un citu nelielu elektronikas moduļu korpusam, ja komponentu izmēri un ekspluatācijas apstākļi atbilst kārbas raksturlielumiem.

Kāds ir darba temperatūras diapazons?
Korpusa darba temperatūra ir no −20 °C līdz +70 °C. Arī iekšpusē esošajiem elektronikas komponentiem jābūt piemērotiem šiem apstākļiem.

Hermētiska PC/ABS sadales kārba ar caurspīdīgu vāku 140 × 190 × 100 mm | IP67 | IK07

Hermētisks elektroiekārtu un elektronikas aprīkojuma korpuss ar caurspīdīgu polikarbonāta vāku un gaišu necaurspīdīgu ABS plastmasas pamatni. IP67 aizsardzība, IK07 mehāniskā izturība, 3 mm biezas ABS sienas, silikona blīve un sarkanas, ar stikla šķiedru pastiprinātas neilona skrūves. Komplektā ir sienas montāžas piederumi. Praktisks risinājums elektriskajiem savienojumiem, automātikai, kontrolieriem, elektronikai un uzraudzības sistēmām, kur ir svarīgi vizuāli redzēt iekārtas stāvokli, neatverot korpusu.
