Elektroinstalācijas sadales kārba ar montāžas plāksni | plastmasas | hermētiska | 150x100x70mm | virsapmetuma | pelēka | IP67

Elektroinstalācijas sadales kārba ar montāžas plāksni | ABS plastmasa | hermētiska | 150x100x70mm | virsapmetuma | pelēka | IP67

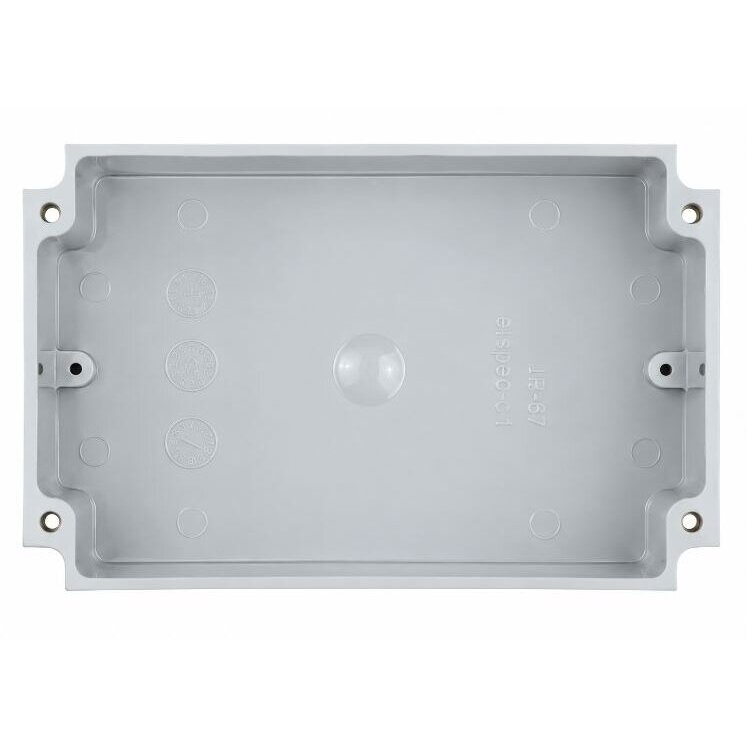

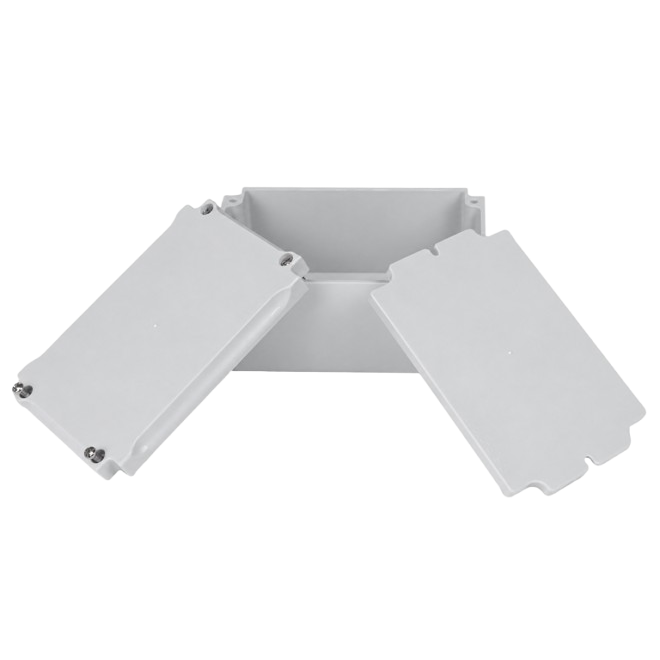

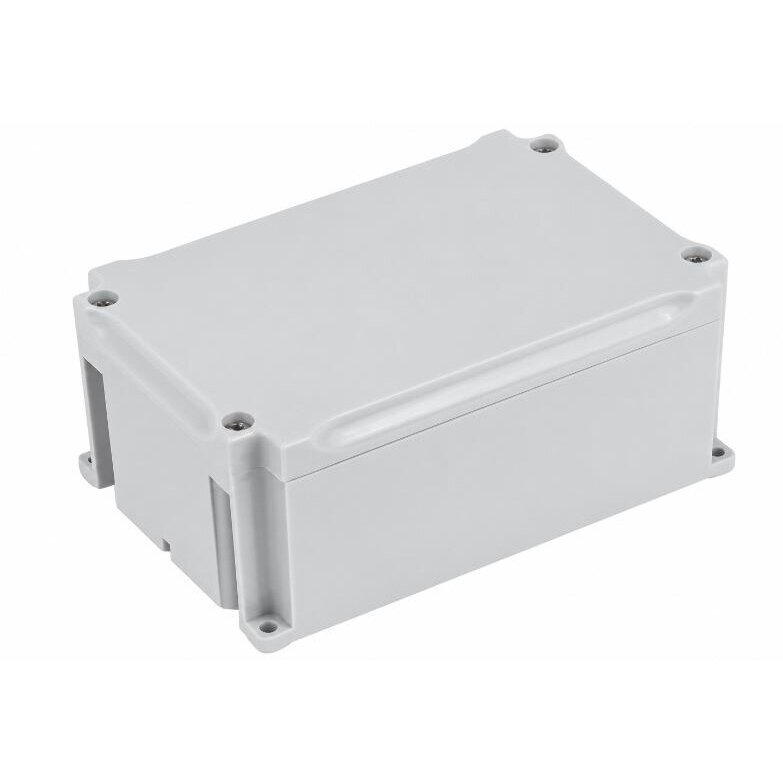

Izturīga hermētiska ABS plastmasas sadales kārba ar iekšējo montāžas plāksni un stiprinājuma skrūvēm, paredzēta vadu savienojumiem, spailēm, elektronikas platēm, automātikas moduļiem, sensoriem un vadības sistēmām. 150 × 100 × 70 mm pelēkais RAL 7035 korpuss nodrošina IP67 aizsardzību pret putekļiem un ūdeni, IK08 mehānisko izturību un 2,5 mm biezas sienas. EPDM blīve, misiņa vītņotās ieliktņi un ārējās stiprināšanas ausis nodrošina ērtu montāžu un aizsardzību sarežģītākos ekspluatācijas apstākļos.

• IP67 hermētiskums – pilnīga aizsardzība pret putekļiem un izturība pret īslaicīgu iegremdēšanu, saglabājot visu ievadu un vāka hermētiskumu.
• IK08 mehāniskā izturība – korpuss iztur 5 J enerģijas mehānisku triecienu.
• ABS montāžas plāksne – paredzēta spaiļu, PCB plašu, releju, sensoru moduļu un citas elektronikas stiprināšanai.
• EPDM blīve – palīdz saglabāt hermētiskumu starp vāku un korpusu.
• 2,5 mm biezas sienas – izturīga, stingra un korozijizturīga konstrukcija.
• Misiņa vītņotie ieliktņi – nodrošina izturīgāku un ērtāku vāka pieskrūvēšanu un atkārtotu atvēršanu.
• Ārējās stiprināšanas ausis – ļauj uzstādīt kārbu, neatverot vāku un neveidojot montāžas atveres korpusa hermētiskajā daļā.
• RAL 7035 pelēkā krāsa – neitrāla tehniska krāsa, kas piemērota rūpnieciskās elektrotehnikas un automātikas videi.
• Plašs temperatūras diapazons – lietošanai apkārtējās vides temperatūrā no −20 °C līdz +70 °C.
• UL 94 HB degamības klase – ABS plastmasas degamības raksturlielums saskaņā ar UL 94 klasifikāciju.
• UV izturības īpašība – norādīta izturība pret UV iedarbību; ilgtermiņa āra ekspluatācijai jāizvērtē pārbaudes raksturlielumi.
• Universāli kabeļu ievadi – ievadu vietas un blīvslēgus var izvēlēties atbilstoši vadu skaitam un ārējam diametram.
• Montāžas elementi komplektā – skrūves un montāžas plāksne atvieglo kārbas sagatavošanu lietošanai.

• Elektroinstalācijas vadu savienošanas un sadales punktos
• Rūpnieciskās automātikas sensoru, gala slēdžu un devēju pieslēgšanai
• Elektronikas platēm (PCB), Arduino un maziem vadības moduļiem
• IoT ierīcēm un attālinātas uzraudzības sistēmām
• GPS, GSM un telemetrijas sakaru moduļiem
• Sūkņu, ventilatoru, vārstu un citu piedziņu vadības savienojumiem
• Āra apgaismojuma barošanas un signālu kabeļu savienojumiem
• Videonovērošanas kamerām, drošības un signalizācijas sistēmām
• Siltumnīcu, fermu, pagrabu un mitru tehnisko telpu automatizācijai
• Mašīnu, konveijeru un ražošanas līniju elektronikas mezgliem
• OEM elektronikas ražošanai, prototipiem un individuāliem projektiem

• ⚡ Pirms montāžas, vadu pieslēgšanas vai vāka atvēršanas atslēdziet elektrobarošanu un pārbaudiet, vai nav sprieguma.
• Korpusu stipriniet caur ārējām montāžas ausīm, izmantojot piemērotus stiprinājumus.

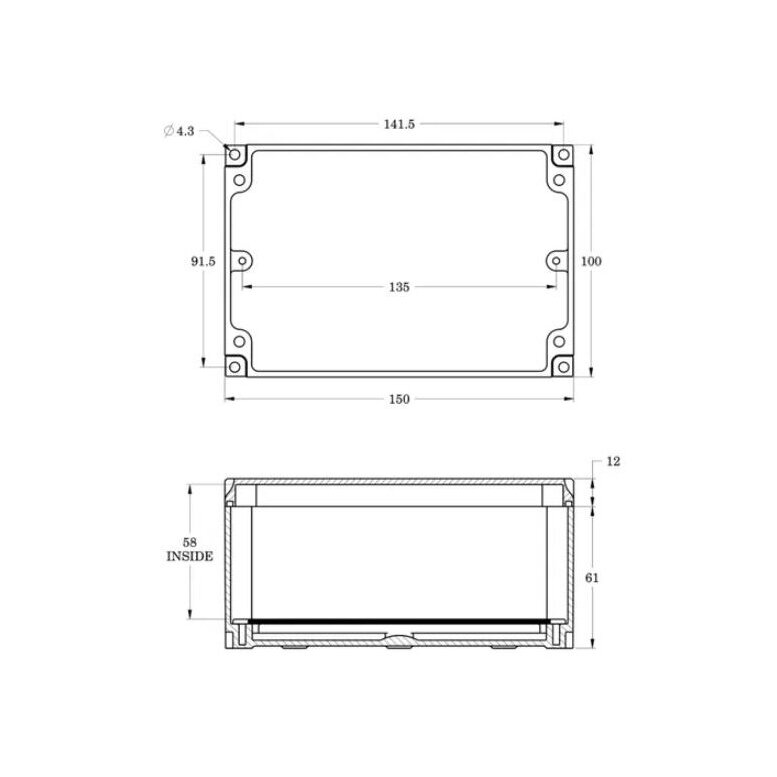

• Montāžas caurumu attālumi – 141,5 × 91,5 mm, atveru diametrs – Ø 4,3 mm.
• Kabeļu ievadiem izmantojiet IP67 vai augstākas aizsardzības klases blīvslēgus, kas piemēroti konkrētajam kabeļa diametram.
• Urbjot atveres, nesabojājiet vāka blīvējuma vietas, misiņa ieliktņus vai konstrukcijas stiprinājuma elementus.
• Montējot ārā, ieteicams kabeļus ievadīt no apakšas un atstāt pilēšanas cilpu.
• Pirms vāka pieskrūvēšanas pārbaudiet, vai EPDM blīve ir tīra, nebojāta un pareizi ievietota.
• Vāka skrūves pievelciet vienmērīgi, nepārsniedzot izstrādājumam piemēroto pievilkšanas momentu.
• Neizmantojiet kārbu ārpus norādītā darba temperatūras diapazona no −20 °C līdz +70 °C.
• Ja tiek uzstādīti siltumu izdaloši komponenti, novērtējiet temperatūras pieaugumu slēgtajā korpusā.
• Elektriskajiem savienojumiem izmantojiet piemērotas sertificētas spailes un ievērojiet elektroinstalācijas drošības prasības.
• Montāžu un elektriskos pieslēguma darbus jāveic kvalificētam speciālistam.

Ātra izvēles rokasgrāmata

Hermētiska ABS sadales kārba ar montāžas plāksni 150 × 100 × 70 mm | IP67 | IK08

Izturīgs RAL 7035 pelēkas krāsas ABS plastmasas korpuss ar 2,5 mm biezām sienām, IP67 aizsardzību, IK08 mehānisko izturību, EPDM blīvi, misiņa vītņotiem ieliktņiem un ārējām montāžas ausīm. Komplektā ir ABS montāžas plāksne un skrūves. Universāls risinājums elektriskajiem savienojumiem, spailēm, automātikai, PCB, IoT, GPS, GSM un nelieliem elektronikas vadības mezgliem.
