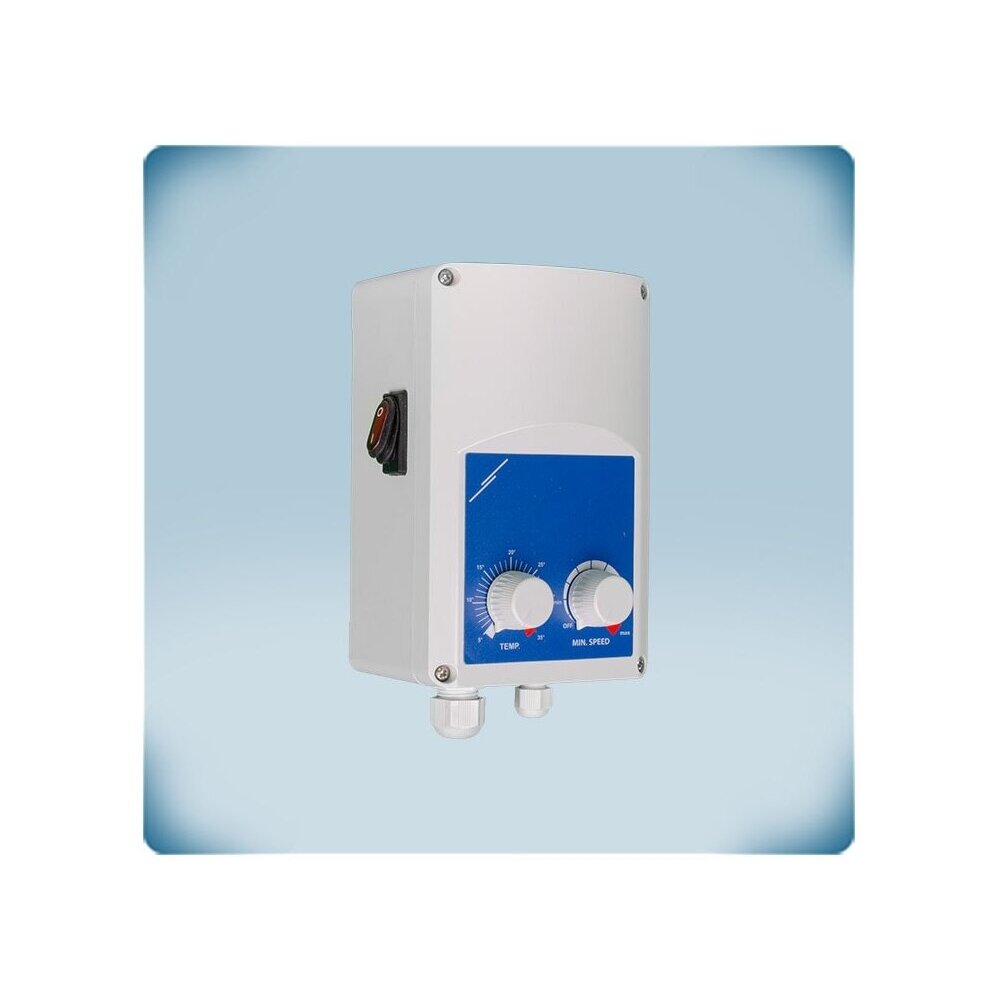

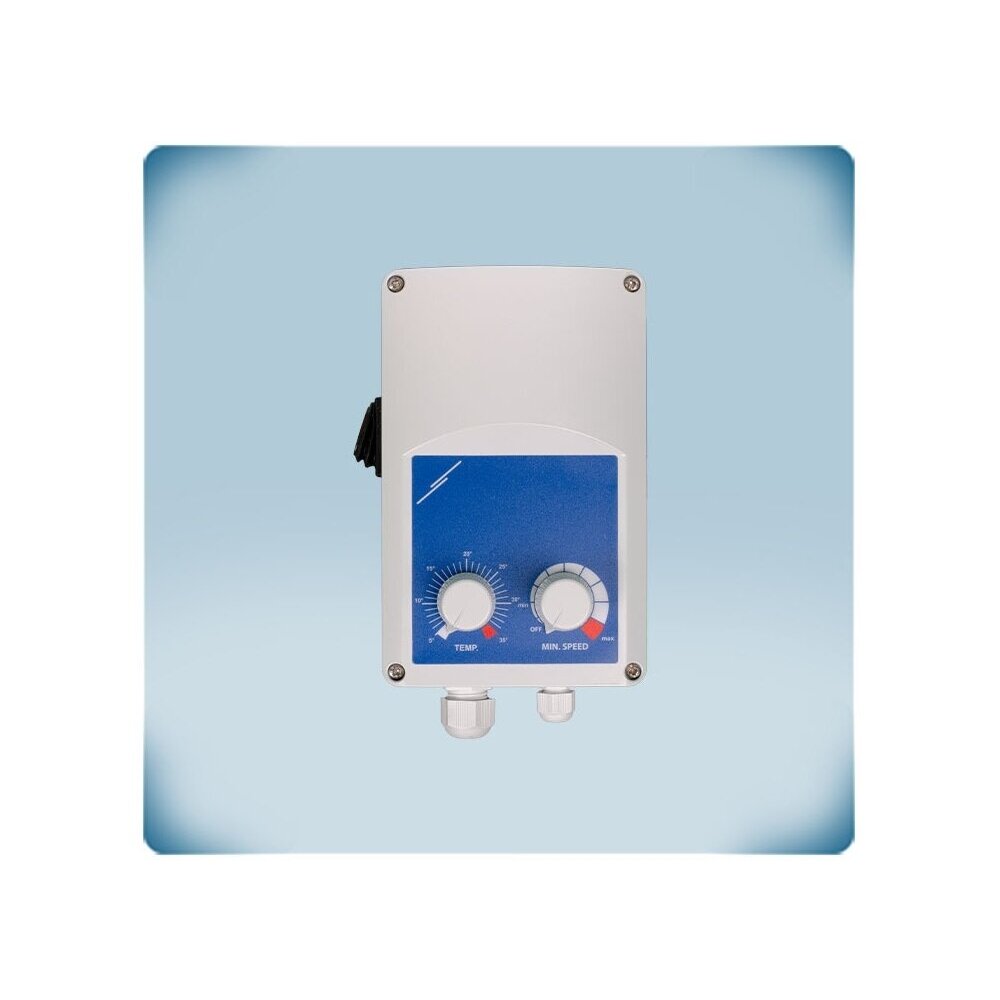

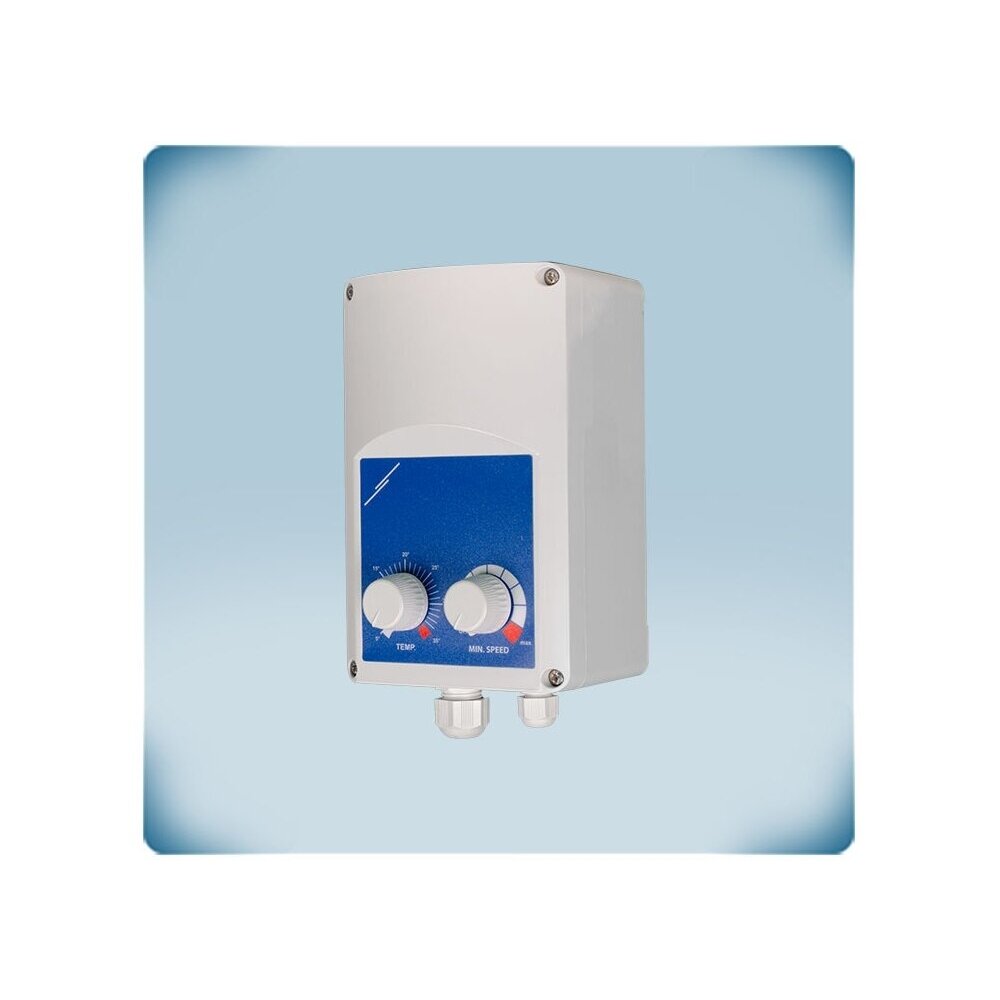

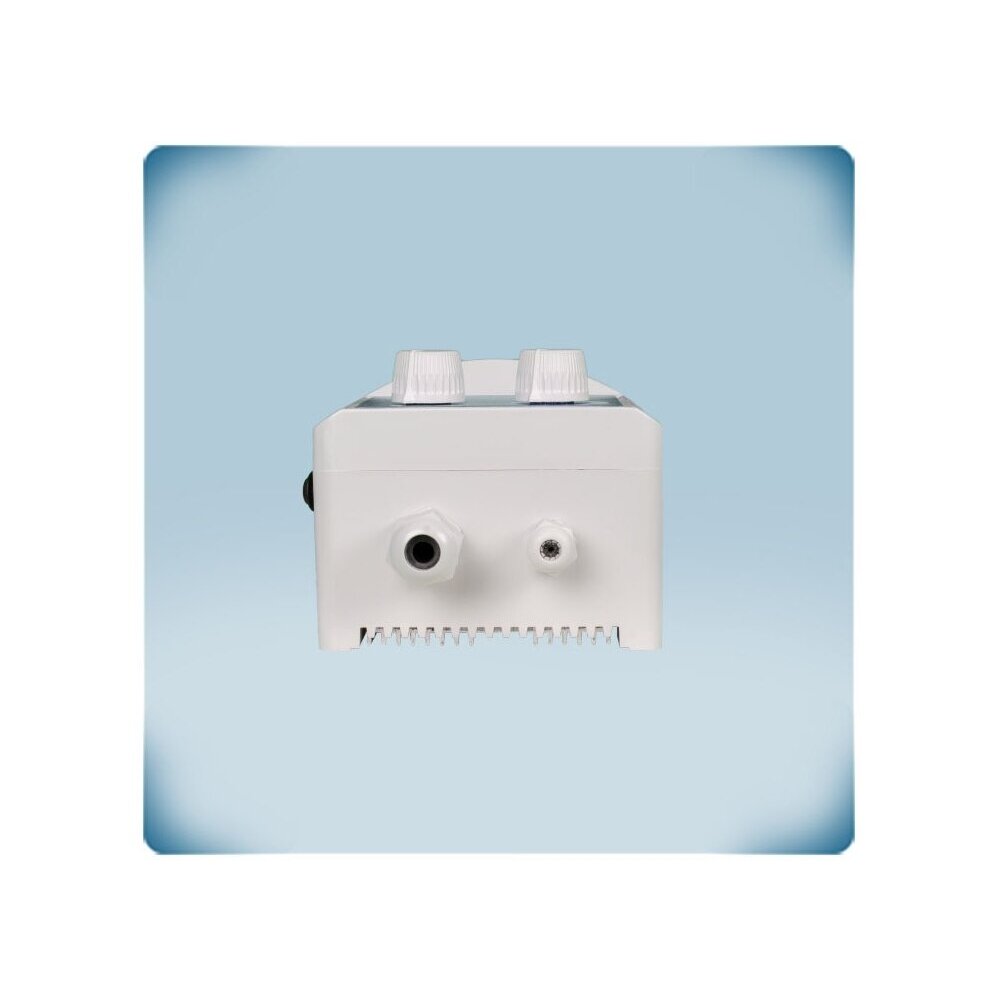

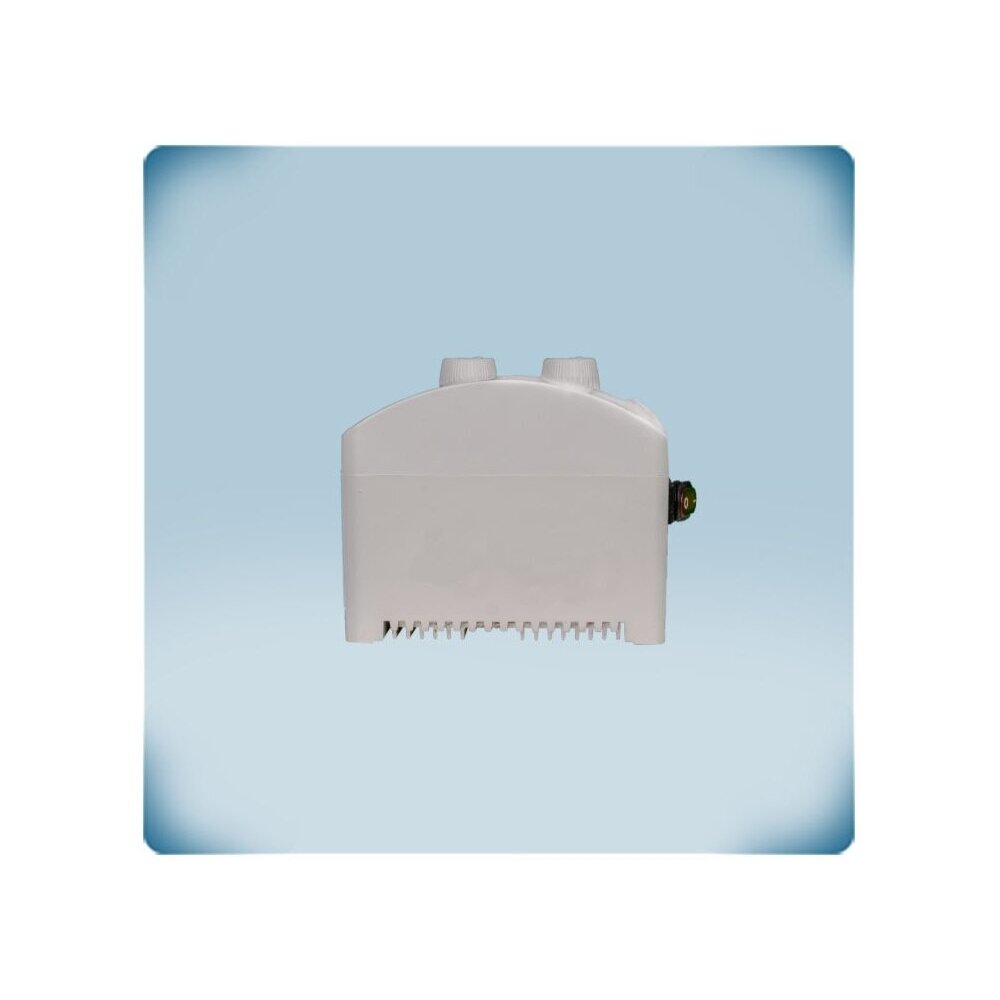

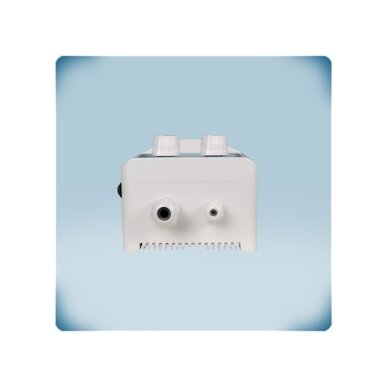

    Elektroniskais ventilatora ātruma regulators pēc temperatūras | Modbus RTU | 5-35°C | 6A | 230VAC | IP54 | Sentera Controls | GTE21-60-DM

    Kods: GTE21-60-DM
    Jautāt
    Cena 113.43 € ar PVN
    ( 93.74 € bez PVN )
    176.94 € Ietaupījums 63.51 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Elektroniskais ventilatora ātruma regulators pēc temperatūras | Modbus RTU | 5-35°C | 6A | 230VAC | IP54 | Sentera Controls | GTE21-60-DM

    GTE21-60-DM – Sentera Controls elektroniskais ventilatora ātruma regulators pēc temperatūras vienfāzes 230 VAC spriegumā vadāmiem AC motoriem līdz 6 A, ar Modbus RTU (RS485) saskarni. Temperatūras iestatījums 5–35 °C, mēra ar ārēju PT500 sensoru (komplektā neietilpst), pieslēgums – ar spailēm.

    Galvenā doma:
    Patstāvīgs temperatūras regulators, ko var pieslēgt BMS vai SenteraWeb mākonim: ventilators paātrinās, temperatūrai paaugstinoties, bet stāvokli un parametrus var uzraudzīt un mainīt attālināti pa Modbus RTU. Iestatīšanas diapazons no 5 °C ļauj vadīt ventilāciju arī vēsākās telpās – noliktavās, pagrabos, pavasarī un rudenī siltumnīcās.
    Maks. motora strāva
    6 A
    Temperatūras iestatīšana
    5–35 °C, PT500 sensors
    Sakari
    Modbus RTU (RS485)
    Aizsardzība
    IP54, barošana 230 VAC

    Darbības princips

    Tiek pieslēgta 230 VAC barošana (L, N), motors – pie P5 savienotāja, ārējais PT500 sensors (komplektā neietilpst) – pie GND un T (TEMP.), Modbus RTU līnija – pie A un /B (NBT līnijas gala rezistors rūpnīcā atvienots). Neregulējamā 230 VAC izeja L1 (līdz 2 A) var barot vārsta piedziņu vai citu 230 V ierīci.

    Regulators elektroniski maina motora spriegumu starp Vmin (80–160 VAC, ārējais potenciometrs) un Vmax (170–230 VAC, iekšējais trimmeris). Kamēr temperatūra ir zemāka par iestatīto (5–35 °C ar potenciometru), ventilators darbojas ar minimālo ātrumu vai, ieslēdzot OFF līmeni ar džamperi JP5, izslēdzas; pārsniedzot iestatīto vērtību, ātrums pieaug proporcionālajā diapazonā 2, 4 (rūpnīcas), 6 vai 8 °C (JP1/JP2), histerēze – 0,5, 1, 2 (rūpnīcas) vai 3 °C (JP3/JP4).

    Rezultāts – ventilators griežas atbilstoši temperatūrai, bet caur Modbus RTU parametri un stāvoklis ir pieejami no BMS vai SCADA (reģistru tabula – atsevišķā Sentera dokumentā), caur Sentera interneta moduli – SenteraWeb: attālināta iestatījumu maiņa, datu reģistrēšana, brīdinājumi, dienas / nakts režīmi. Inženiera piezīme: AC asinhronajam motoram samazinot spriegumu, rotorā pieaug zudumi, tāpēc ietaupījums ir mazāks nekā ar EC ventilatoru vai frekvenču pārveidotāju; ja motors ar mazu ātrumu dūc, izvēlieties transformatora GTH sērijas regulatoru ar sinusoidālu spriegumu.

    Ar ko noderīgs GTE21-60-DM?
    Temperatūras vadāms ātruma regulators un Modbus RTU vienā IP54 korpusā – ventilāciju var integrēt BMS vai SenteraWeb bez papildu kontrolieriem.

    Tehniskās specifikācijas

    Preces tips Elektroniskais ventilatora ātruma regulators pēc temperatūras
    Ražotājs / kods Sentera Controls / GTE21-60-DM
    Sērija GTE (GTE-1-60 / GTE21-60, versijas DT un DM)
    Versija DM – ar Modbus RTU, pieslēgums ar spailēm
    Barošanas spriegums 230 VAC ±10 %, 50–60 Hz, vienfāzes
    Maks. dzinēja strāva (Imax) 6 A
    Min. izejas spriegums (Vmin) 80–160 VAC, ārējs potenciometrs
    Maks. izejas spriegums (Vmax) 170–230 VAC, iekšējais trimeris
    Neregulējama izeja (L1) 230 VAC, maks. 2 A
    Temperatūras iestatīšana 5–35 °C, potenciometrs
    Temperatūras sensors Ārējs PT500 (komplektā neietilpst)
    Proporcionālais diapazons 2 / 4 (rūpnīcas) / 6 / 8 °C, džamperi JP1/JP2
    Histerēze 0,5 / 1 / 2 (rūpnīcas) / 3 °C, džamperi JP3/JP4
    OFF līmenis Tiek ieslēgts / izslēgts ar džemperi JP5 (rūpnīcā – izslēgts)
    Sakari Modbus RTU (RS485, A, /B); NBT līnijas gala rezistors (rūpnīcā – atvienots)
    SenteraWeb Caur Sentera interneta moduli
    Pieslēgšana Spailes L, N, L1, GND, T, A, /B; motors – savienotājs P5
    Korpuss RABS V0, pelēks RAL 7035
    Aizsardzības klase IP54, tikai lietošanai telpās
    Darba vide 0…+40 °C, < 95 % rH bez kondensācijas
    Iepakojuma izmēri 220×128×108 mm
    Svars 0,835 kg neto / 0,927 kg bruto
    Atbilstība LVD 2014/35/ES, EMC 2014/30/ES (EN 61000-3-2, EN 61000-6-2, EN 61000-6-3), RoHS 2011/65/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Modbus RTU – stāvoklis un iestatījumi ir pieejami no BMS / SCADA.
    • Ātrums atkarībā no temperatūras – paaugstinoties temperatūrai virs iestatītās, ventilators vienmērīgi paātrinās.
    • Regulējams proporcionālais diapazons un histerēze – ar džemperiem pielāgo, cik strauji ventilators reaģē uz temperatūru.
    • Min. un maks. ātrums – Vmin 80–160 VAC ar potenciometru, Vmax 170–230 VAC ar trimeri – ātrums un troksnis tiek ierobežoti atbilstoši objektam.
    • OFF līmenis – pēc izvēles ventilators izslēdzas, kad temperatūra ir zemāka par iestatīto.
    • Neregulējama 230 V izeja (līdz 2 A) – gaisa vārsta piedziņai vai citai 230 V ierīcei.
    • SenteraWeb – caur Sentera interneta moduli – attālā vadība, datu reģistrēšana, brīdinājumi un dienas / nakts režīmi.

    Kur tiek izmantots?

    • Siltumnīcas
    • Ventilācijas sistēmas ar temperatūras vadību
    • Lopu un putnu turēšanas telpas
    • Darbnīcas, noliktavas, tehniskās telpas
    • Objekti ar BMS / SCADA vai SenteraWeb uzraudzību
    • Vēsākas telpas un sezonāla ventilācija (iestatījums no 5 °C)

    Lietošana pēc vajadzības

    Lauksaimniecības automātikas integratoram.
    Modbus RTU un SenteraWeb ļauj vairākas kūtis vai siltumnīcas uzraudzīt no viena punkta.
    Vēsu noliktavu ventilācijas projektētājam.
    Iestatījums no 5 °C un dienas / nakts režīmi caur SenteraWeb.
    Elektromontierim, kas pieslēdz ar spailēm.
    Spailes L, N, L1, GND, T, A, /B un P5 savienotājs – sakārtota stacionāra montāža.

    Praktiskais pielietojums

    Ja dārzeņu noliktavā ventilācijai jāpastiprinās, kad temperatūra pārsniedz 6 °C, un zemnieks vēlas redzēt datus attālināti, tad GTE21-60-DM ar ārējo PT500 tiek iestatīts uz 6 °C, bet caur Sentera interneta moduli dati, brīdinājumi un dienas / nakts režīmi ir pieejami SenteraWeb.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tipiski GTE21-60-DM pielietojumi:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Siltumnīca Ventilators → P5; PT500 → augu zonā Temperatūrai paaugstinoties, ventilators paātrinās, vēsākā laikā – darbojas ar minimālo ātrumu vai izslēdzas Sensoru montējiet ēnā, ne tiešos saules staros
    Putnu kūts / dzīvnieku telpa Nosūces ventilators līdz 6 A Tiek uzturēta ventilācija pēc temperatūras, minimālais gaisa maiņas līmenis tiek saglabāts ar Vmin OFF līmeni (JP5) atstājiet izslēgtu, ja nepieciešama pastāvīga minimālā ventilācija
    Ventilators ar gaisa vārstu Vārsta piedziņa 230 VAC → L1 Gaisa vārsts tiek barots kopā ar regulatoru L1 slodze – līdz 2 A
    Darbnīcas, noliktava Nosūces ventilators Karstā dienā nosūce pastiprinās Palieliniet proporcionālo diapazonu (6–8 °C), ja ātrums mainās pārāk strauji
    Objekts ar BMS / SenteraWeb Modbus RTU → A, /B Statuss un iestatījumi attālināti Pēdējā līnijas ierīcē pieslēdziet NBT rezistoru

    Kā izvēlēties regulatora strāvu

    Motora(-u) nominālā strāva Ieteicamais modelis
    līdz 6 A · iestatījums 15–35 °C · ar kontaktdakšu, ar PT500 GTE-1-60-DT (6 A)
    līdz 6 A · iestatījums 15–35 °C · Modbus RTU GTE-1-60-DM (6 A)
    līdz 6 A · iestatījums 5–35 °C · ar kontaktdakšu, ar PT500 GTE21-60-DT (6 A)
    līdz 6 A · iestatījums 5–35 °C · Modbus RTU GTE21-60-DM (6 A) ← šis modelis
    Noteikums: regulatora maks. strāvai jābūt ≥ motora (vai vairāku motoru summas) nominālajai strāvai no motora datu plāksnītes. Palaišanas strāvu ražotājs jau ir ņēmis vērā, papildu rezerve nav vajadzīga. Pieslēdzot vairākus ventilatorus – viena veida, ar spriegumu regulējamus AC motorus, to nominālās strāvas saskaitiet. Visi GTE modeļi – 6 A; izvēle notiek pēc temperatūras diapazona un versijas (DT / DM).
    Kad izvēlēties citu risinājumu: cits temperatūras iestatīšanas diapazons (15–35 °C) – GTE-1-60-DM; versija ar kontaktdakšu un PT500 sensoru – GTE21-60-DT; sinusoidāls spriegums un ūdens sildītāja ventilis – transformatora GTH-1 / GTH21 sērija; elektriskais sildītājs – GTTE1 sērija; vadība ar 0-10 VDC signālu – EVS-1 sērija; EC ventilatoriem – EC kontrolieri ar 0-10 VDC izeju.

    Priekšrocības

    • Modbus RTU un SenteraWeb
    • Automātiska ātruma regulēšana pēc temperatūras
    • Regulējams proporcionālais diapazons un histerēze
    • Tiek iestatīts min. un maks. ātrums
    • Neregulējama 230 V izeja (2 A)
    • IP54 korpuss

    Trūkumi / ierobežojumi

    • PT500 sensors komplektā neietilpst
    • Tikai vienfāzes ar spriegumu vadāmiem AC motoriem; EC ventilatoriem nav piemērots
    • Vada tikai ventilācijas loģika – ātrums pieaug, paaugstinoties temperatūrai
    • Tikai lietošanai telpās, darba vide 0…+40 °C; nav TK spaiļu un trauksmes izejas
    • Nav sinusoidāla sprieguma – jutīgiem motoriem GTH sērija

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis pēc barošanas atslēgšanas.
    • Modbus līnijas galā NBT rezistoru ieslēdziet tikai pēdējā ierīcē.
    • Pārbaudiet, vai dzinējs der sprieguma regulēšanai un vai tā (vai vairāku dzinēju) nominālā strāva nepārsniedz 6 A.
    • Neregulējamās L1 izejas slodze – ne vairāk kā 2 A.
    • Paredzēts lietošanai tikai telpās: 0…+40 °C, < 95 % rH bez kondensāta.

    Ātrās izvēles ceļvedis

    6 A
    230 VAC
    5–35 °C
    Modbus RTU
    IP54
    Piemērots, ja nepieciešams:
    • ventilācijai pēc temperatūras ar AC ventilatoru līdz 6 A;
    • siltumnīcu un saimniecības telpu mikroklimata vadībai;
    • integrācijai BMS vai SenteraWeb pa Modbus RTU;
    Pārbaudiet pirms lietošanas:
    • motora nominālo strāvu un vai tas ir regulējams ar spriegumu;
    • vai der temperatūras iestatīšanas diapazons 5–35 °C;
    • vai jums ir PT500 sensors (tiek pirkts atsevišķi);
    Svarīgs atgādinājums: GTE21-60-DM nevada EC ventilatorus, trīsfāzu motorus un sildītājus – tas tikai maina ventilatora ātrumu pēc temperatūras.

    BUJ

    Vai sensors ir komplektā?
    Nē, DM versijai nepieciešams ārējs PT500 sensors, pieslēdzams pie GND un T spailēm.
    Kad ventilators paātrinās?
    Kad temperatūra pārsniedz iestatīto vērtību (5–35 °C robežās); ātrums palielinās proporcionālajā diapazonā 2–8 °C.
    Vai ventilators var pilnībā izslēgties?
    Jā, ja ar džemperi JP5 ieslēgts OFF līmenis; rūpnīcā tas ir izslēgts un ventilators darbojas ar minimālo ātrumu.
    Vai var pieslēgt vairākus ventilatorus?
    Jā, ja to kopējā nominālā strāva nepārsniedz 6 A un motori ir regulējami ar spriegumu.
    Kā tas atšķiras no GTE-1-60-DM?
    GTE-1-60-DM temperatūras iestatīšanas diapazons – 15–35 °C; pārējie parametri ir tādi paši.
    Kā tas atšķiras no GTE21-60-DT?
    GTE21-60-DT – kontaktdakšas versija ar PT500 sensoru, Schuko ligzdu un barošanas kabeli, bet bez Modbus RTU.

    Elektroniskais ventilatora ātruma regulators pēc temperatūras | Modbus RTU | 5-35°C | 6A | 230VAC | IP54 | Sentera Controls | GTE21-60-DM

    Sentera GTE21-60-DM – elektroniskais temperatūras vadāms ventilatora ātruma regulators, līdz 6 A, 230 VAC, iestatījums 5–35 °C, Modbus RTU, SenteraWeb, IP54 – siltumnīcām un temperatūras vadāmai ventilācijai.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
