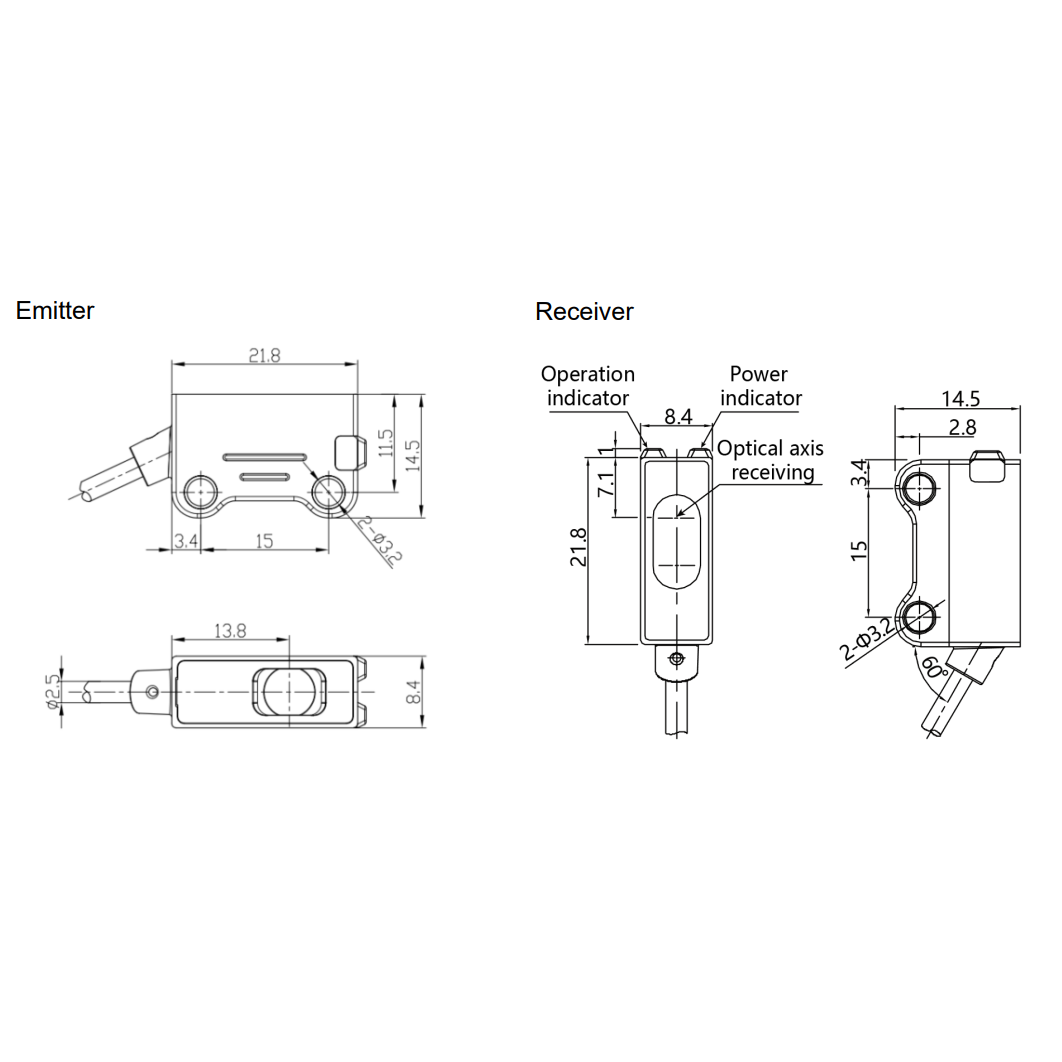

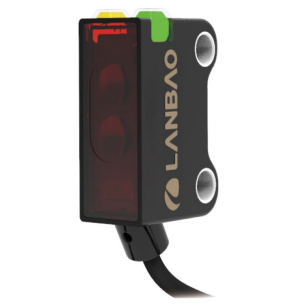

Fotoelektriskais sensors | Pārtraukta stara tips | Raidītājs + uztvērējs | 500mm | 21,8x14,5x8,4mm | 10-30VDC | NC | NPN | 2 m kabelis | ABS | sarkans VCSEL stars | IP65

Tehniskā specifikācija

Noteikšanas veids: Pārtrauktais stars
Nominālais noteikšanas attālums: 50 cm (neregulējams)
Gaismas avots: Sarkanais VCSEL (680 nm)
Staru diametrs: 4 mm 50 cm attālumā
Standarta mērķis: ≥ φ2 mm necaurspīdīgs objekts
Minimālais noteicamais mērķis: ≥ φ3 mm (pareizi noregulējot jutību)

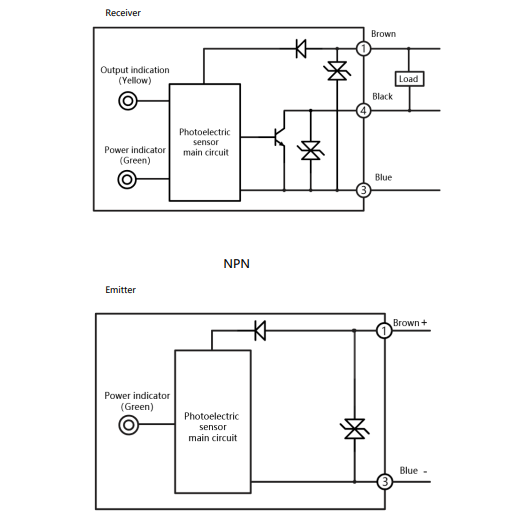

Izejas tips: NPN, NC
Reakcijas laiks: Ieslēgts <0.5 ms; Izslēgts <0.5 ms
Barošanas spriegums: 10…30 V DC
Patērētā strāva: ≤ 5 mA (raidītājs); ≤ 15 mA (uztvērējs)
Slodzes strāva: ≤ 50 mA
Sprieguma kritums: ≤ 1.5 V
Aizsardzība: Pret īssavienojumu, apgrieztu polaritāti, pārspriegumu
Indikatori: Zaļš LED – barošana un stabils signāls; Dzeltens LED – izejas signāls
Gaismas traucējumu noturība: Saules gaisma ≤ 10 000 luksu; Lampas gaisma ≤ 3 000 luksu
Darbības temperatūra: -10…+45 °C (bez kondensāta vai sasalšanas)
Uzglabāšanas temperatūra: -20…+85 °C (bez kondensāta vai sasalšanas)
Aizsardzības klase: IP65
Korpuss: ABS plastmasa
Lēca: PMMA
Savienojums: 2 m PVC kabelis
Komplektācija: 2 M3×16 mm skrūves, 2 uzgriežņi, lietošanas instrukcija

Funkcijas un darbības princips

Sensors darbojas uz pārtrauktā staru principa: raidītājs izstaro šauru VCSEL lāzera staru, bet uztvērējs konstatē tā pārtraukumu.
Kad objekts atrodas starp tiem un aizsedz staru, uztvērējs reģistrē izmaiņas un aktivizē izejas signālu.
VCSEL gaismas avots nodrošina augstu precizitāti, stabilu signālu un spēj noteikt ļoti mazus objektus.

Pielietojums

Mājas lietotājam vai meistaram: Piemērots objektu noteikšanai darbnīcās vai DIY automatizācijas projektos.
Inženierim / automatizācijas speciālistam: Piemērots robotikai, ražošanas līnijām, konveijeriem, skaitīšanas un pozicionēšanas sistēmām.
Elektriķim / tehniķim: Kompakts korpuss atvieglo uzstādīšanu; LED indikatori ļauj ātri noteikt darbības stāvokli un kļūdas.

Plusi

VCSEL lāzera gaismas avots – šaurs, stabils un viegli virzāms stars

Precīza mazu objektu noteikšana

Ātra reakcija

Kompakts dizains – viegla uzstādīšana ierobežotā telpā

IP65 aizsardzība – izturīgs pret putekļiem un mitrumu

Mīnusi

Nepieciešama precīza raidītāja un uztvērēja izlīdzināšana

Nav piemērots caurspīdīgām vai spoguļainām virsmām
