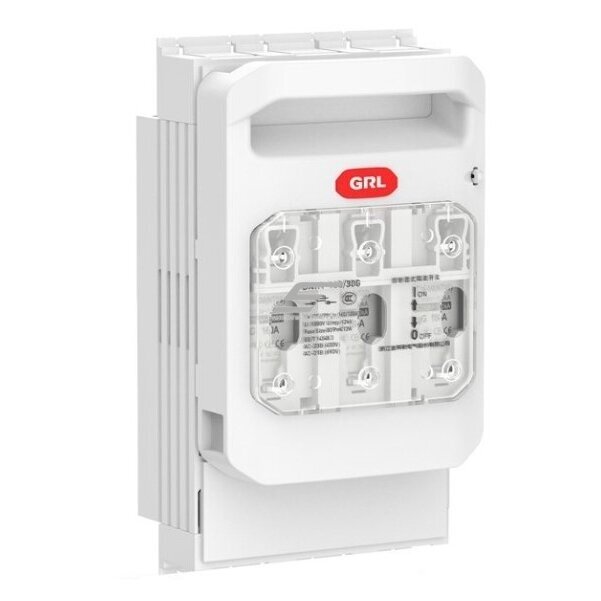

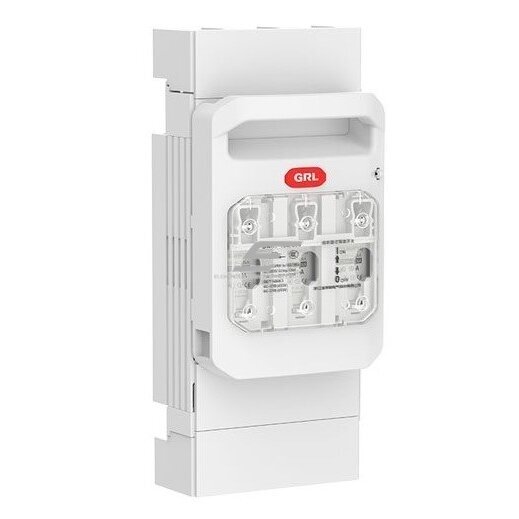

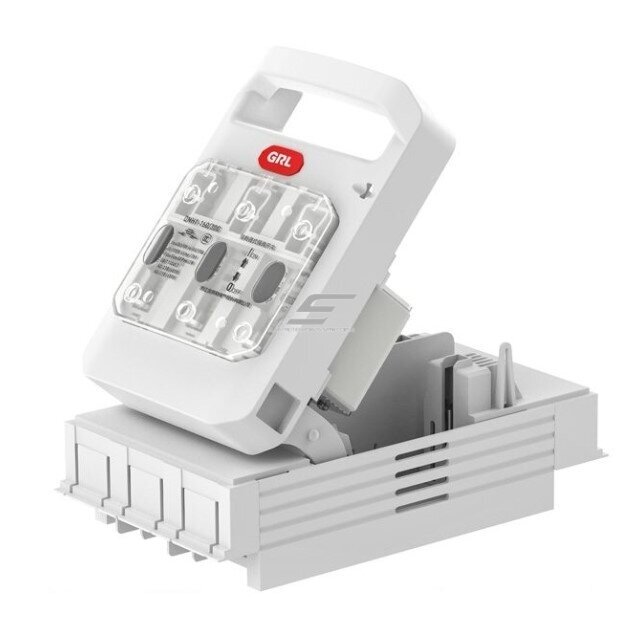

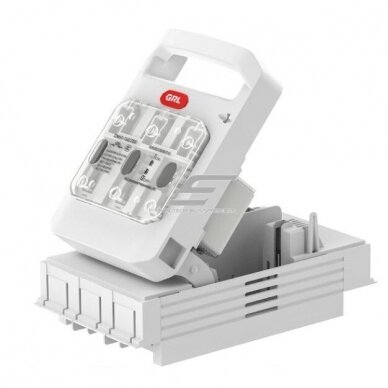

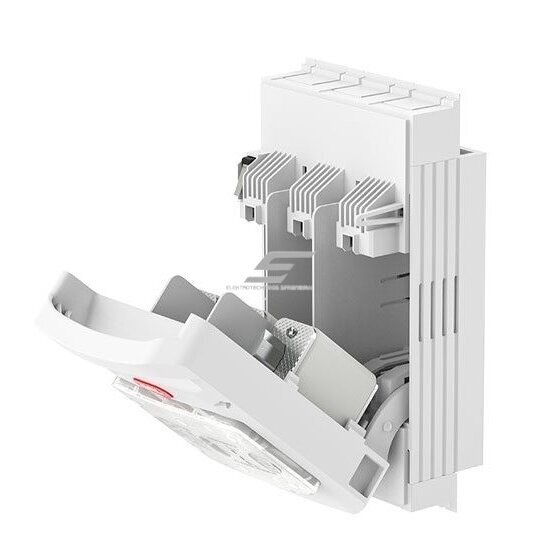

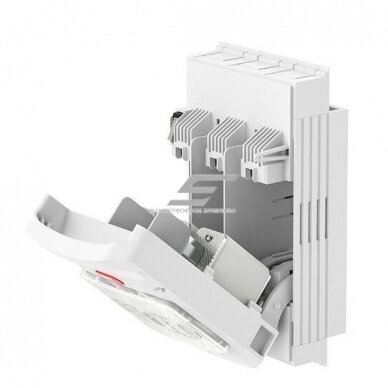

Horizontālais fēzējo slēdža turētājs | 3P | 160A | 690V | NH00 drošinātājiem

Tehniskās specifikācijas

Elektroparametri
Nosacītais spriegums (Ue): 400 V AC; 690 V AC (AC690)
Nosacītais strāva (Ie): 160 A (AC400); 160 A (AC690)
Nosacītais izolācijas spriegums (Ui): 1000 V
Nosacītais impulsu izturības spriegums (Uimp): 12 kV
Nosacītais īssavienojuma strāvas stiprums (Iq): 100 kA (AC400); 50 kA (AC690)
Lietošanas kategorija: AC-23B (AC400); AC-21B (AC690)
Elektriskā izturība: 200 cikli
Vara kontakti
Nosacītais spriegums (Ue): 380 V AC
Nosacītais strāva (Ie): 160 A
Nosacītais izolācijas spriegums (Ui): 690 V
Nosacītais impulsu izturības spriegums (Uimp): 8 kV
Nosacītais īssavienojuma strāvas stiprums (Icw): 8 kA / 1s
Lietošanas kategorija: AC-21B
Elektriskā izturība: 200 cikli
Nosacītais frekvence: 50/60 Hz
Polu skaits: 3
Drošinātāju parametri
Drošinātāja izmērs: RT16/NT/NH IEC 60269-2 GB/T 13539.2 00
Darbības strāva (In): 160 A
Enerģijas izkliede (P): 12 W
Mehāniskā izturība: 1400 cikli
Aizsardzības klase (ON): IP20
Aizsardzības klase (OFF): IP30
Mikro slēdža pieslēguma iespēja: Ir (papildu opcija)
Darba apstākļi
Darba temperatūra: -5 ℃ ~ +40 ℃
Montāžas kategorija: III, IV
Piesārņojuma līmenis: 3
Augstums virs jūras līmeņa: ≤ 2000 m
Uzglabāšanas temperatūra: -25 ℃ ~ +55 ℃
Funkcijas:

Uzticama elektriskā ķēdes aizsardzība no pārslogojumiem un īssavienojumiem.
Viegls drošinātāju nomaiņa bez papildu instrumentiem.
Izturīgs mehānisms ar mehānisku izturību līdz 1400 cikliem.
Iebūvēts mikro slēdzis (pēc izvēles) iekļaušanas/izslēgšanas stāvokļa uzraudzībai.
Kompakts dizains, nodrošinot optimālu telpas izmantošanu elektroinstalācijās.
Lietošanas jomas:

Industriālās elektroinstalācijas (kontroles un sadales sistēmas).
Enerģijas sadales iekārtas ar NH drošinātājiem.
Infrastruktūras objekti – apakšstacijas, komerciālie un ražošanas objekti.
Augstas strāvas ķēdes aizsardzība dažādās nozarēs.
Priekšrocības:

Augsta elektriskā izolācija (līdz 1000V).
Liels īssavienojuma izturības spēks (līdz 100 kA).
Ilgmūžība – mehāniskā izturība līdz 1400 cikliem.
Mikro slēdža integrēšana stāvokļa uzraudzībai.
Kompakts, viegli montējams dizains.
Trūkumi:

Nav aizsardzības pret īssavienojumiem – nepieciešami papildu drošinātāji.
Izstrādāts tikai konkrētiem NH drošinātāju veidiem (NH00).
Šis horizontālais drošinātāju atslēdzēja turētājs ir svarīga elektroenerģijas sadales un aizsardzības sistēmas daļa, nodrošinot uzticamu darbību un vieglu apkopi.
