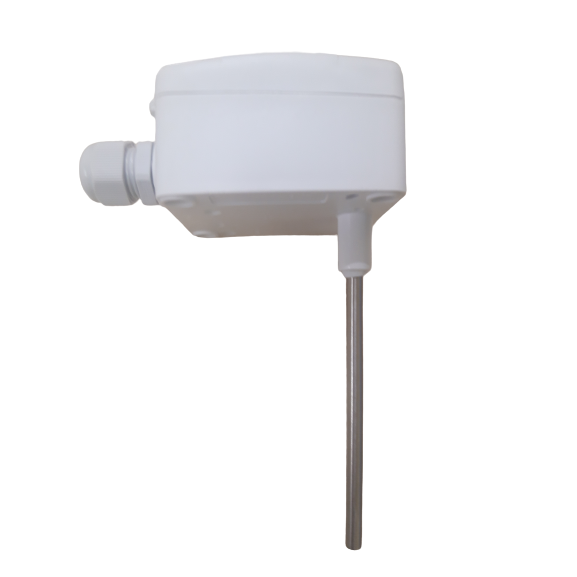

  • Jauns   Iegremdējamais temperatūras sensors | PT1000 | 100 mm zonde | IP65 | TIC PT1000

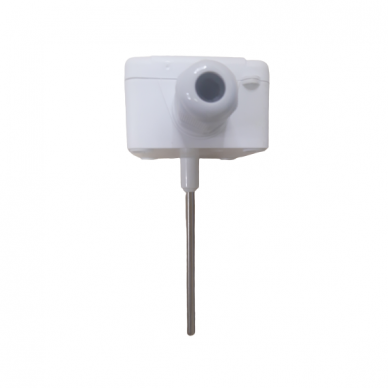

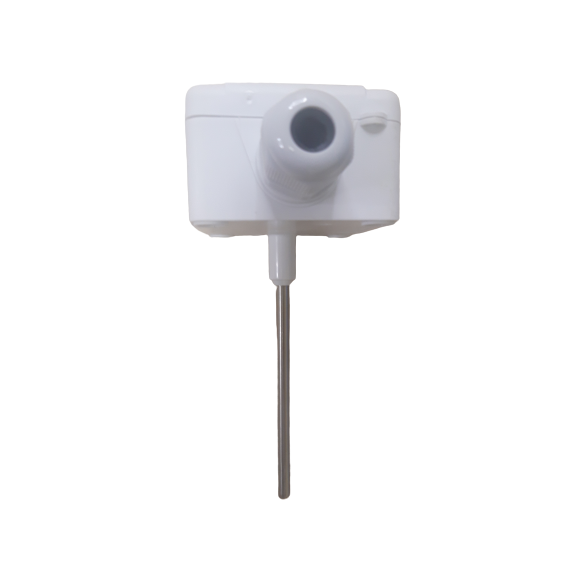

    Jauns   Iegremdējamais temperatūras sensors | PT1000 | 100 mm zonde | IP65 | TIC PT1000 1

    Iegremdējamais temperatūras sensors | PT1000 | 100 mm zonde | IP65 | TIC PT1000

    Kods: TIC PT1000
    Jautāt
    Cena 16.94 € ar PVN
    ( 14.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Iegremdējamais PT1000 sensors ar 100 mm zondi šķidruma temperatūras mērīšanai apkures, karstā ūdens un dzesēšanas sistēmās. Montē čaulā, korpuss IP65, pieslēdz tieši kontroliera PT1000 ieejai.

  • Apraksts

    Iegremdējamais temperatūras sensors PT1000 – 100 mm zonde, IP65

    Iegremdējamais PT1000 sensors paredzēts šķidruma temperatūras mērīšanai cauruļvados, tvertnēs un siltummaiņos – apkures, karstā ūdens un dzesēšanas sistēmās. 100 mm zonde tiek ievietota čaulā, tāpēc sensoru var nomainīt, neiztukšojot sistēmu. PT1000 – platīna pretestības elements ar 1000 Ω pretestību pie 0 °C (IEC 60751); korpusa aizsardzības pakāpe – IP65.

    Galvenā doma:
    PT1000 ir viens no universālākajiem temperatūras sensoriem: standartizēta raksturlīkne, stabilitāte un liela bāzes pretestība, kuras dēļ vadu pretestība rādījumu ietekmē maz. To atbalsta lielākā daļa siltummezglu kontrolieru, PLC un pārveidotāju. Ar piemērotu čaulu sensors ir aizsargāts no spiediena un plūsmas, un apkope kļūst vienkārša.
    Sensora elements
    PT1000
    Pretestība pie 0 °C
    1000 Ω
    Zondes garums
    100 mm
    Aizsardzības pakāpe
    IP65

    Darbības princips

    PT1000 elementa pretestība pieaug, temperatūrai paaugstinoties: pie 0 °C – 1000 Ω, pie 100 °C – aptuveni 1385 Ω (IEC 60751, α = 0,00385 1/K). Kontrolieris caur elementu laiž nelielu mērstrāvu un pēc sprieguma krituma aprēķina temperatūru.

    Pretestība mainās aptuveni par 3,85 Ω uz grādu, tāpēc 2 vadu pieslēgumā 1 Ω vadu pretestības palielina rādījumu tikai par aptuveni 0,26 °C – desmit reizes mazāk nekā PT100. Lielākajā daļā apkures un ventilācijas sistēmu pietiek ar 2 vadu pieslēgumu.

    Zonde tiek ievietota čaulā, kas ieskrūvēta caurulē vai tvertnē. Čaula uzņem spiedienu un plūsmu un caur sienu nodod siltumu sensoram – tāpēc svarīgi, lai zonde precīzi derētu čaulā un sniegtos līdz tās dibenam.

    Kāpēc noderīgs iegremdējamais PT1000 sensors?
    Sensors ļauj precīzi mērīt centralizētās siltumapgādes turpgaitas un atgaitas ūdens, karstā ūdens vai glikola temperatūru un nodot to kontrolierim. Tā kā tas tiek montēts čaulā, to var pārbaudīt vai nomainīt, neiztukšojot sistēmu un nesamazinot spiedienu.

    Tehniskās specifikācijas

    Preces veids Iegremdējamais temperatūras sensors, pasīvs
    Ražotājs / modelis Ražotājs nav norādīts / TIC PT1000
    Sensora elements PT1000 (platīns)
    Pretestība pie 0 °C 1000 Ω
    Pretestība pie 100 °C ≈ 1385 Ω
    Raksturlīkne IEC 60751 (α = 0,00385 1/K)
    Zondes garums 100 mm
    Aizsardzības pakāpe IP65
    Izejas signāls Pretestība (pasīvs, bez barošanas)
    Montāža Čaulā (piem., SSPVA100)
    Zondes diametrs, diapazons, vadu skaits Precizējiet konkrētajai partijai

    Galvenās funkcijas

    • Šķidruma temperatūras mērīšana – cauruļvados, tvertnēs, siltummaiņos
    • Montāža čaulā – sensoru var nomainīt, neiztukšojot sistēmu
    • Standarta IEC 60751 raksturlīkne – saderīgs ar lielāko daļu kontrolieru, PLC un pārveidotāju
    • Maza vadu ietekme – 1 Ω vadu pretestības ≈ 0,26 °C, bieži pietiek ar 2 vadiem
    • IP65 korpuss – aizsargāts no putekļiem un ūdens strūklām tehniskajās telpās
    • Atgriezeniskā saite regulēšanai – kontrolieris pēc rādījuma vada vārstu, sūkni vai katlu

    Ar ko atšķiras no līdzīgiem?

    Kanāla sensors Kanāla sensors mēra gaisa temperatūru gaisa vadā; iegremdējamais – šķidruma temperatūru caur čaulu caurulē vai tvertnē.
    Uzspiežamais (virsmas) sensors Virsmas sensors mēra caurules sienas temperatūru un ir vieglāk montējams, bet iegremdējamais čaulā mēra precīzāk un reaģē ātrāk.
    Iegremdējamais PT100 Tas pats princips, bet PT100 ir 100 Ω pie 0 °C – vadu pretestības ietekme ir 10 reizes lielāka. Izvēlieties pēc kontroliera ieejas.

    Kur tiek izmantots?

    • Siltummezglos – turpgaitas un atgaitas ūdens mērīšanai
    • Katlumājās un apkures sistēmās
    • Karstā ūdens sagatavošanas tvertnēs (boileros)
    • Dzesēšanas un glikola kontūros
    • Siltumsūkņu un saules kolektoru sistēmās
    • Rūpnieciskos tehnoloģiskajos cauruļvados

    Lietošana atbilstoši vajadzībām

    Iesācējam.
    Sensoru ievieto jau uzstādītā čaulā un pieslēdz kontroliera PT1000 ieejai. Galvenais – lai kontrolierī būtu izvēlēts PT1000 tips, bet zonde brīvi ieietu čaulā līdz dibenam.
    Pieredzējušam montētājam.
    Pārbaudiet čaulas iekšējo diametru un garumu atbilstoši 100 mm zondei. Labākai siltuma pārnesei čaulā var ielikt siltumvadošu pastu. Garām līnijām vai vidē ar traucējumiem izmantojiet ekranētu kabeli vai pārveidotāju uz 4–20 mA.
    Enerģētiķim / projektētājam.
    Projektā norādiet elementa tipu (PT1000, IEC 60751), precizitātes klasi, čaulas materiālu, vītni un spiediena klasi atbilstoši sistēmas parametriem. Iegremdēšanas dziļumam jānodrošina, lai zonde būtu plūsmas vidū, nevis pie sienas.

    Praktiskais pielietojums

    Siltummezglā tiek mainīts bojāts turpgaitas ūdens sensors. Tā kā vecais bija ievietots čaulā, montētājs atslēdz kontroliera barošanu, izvelk veco zondi, ievieto jauno PT1000 ar 100 mm zondi tajā pašā čaulā un nofiksē – sistēma nav jāiztukšo, darbs aizņem dažas minūtes.

    Plusi / priekšrocības

    • Standarta PT1000 raksturlīkne – viegli nomaināms
    • Maza vadu ietekme – vienkāršs 2 vadu pieslēgums
    • Nomaināms, neiztukšojot sistēmu (ar čaulu)
    • IP65 korpuss tehniskajām telpām
    • Pasīvs – nav vajadzīga barošana

    Mīnusi / ierobežojumi

    • Nepieciešama piemērota diametra un garuma čaula
    • Darbojas tikai ar kontrolieri, kas atbalsta PT1000 ieeju
    • Zondes diametrs, mērdiapazons un vadu skaits šai partijai nav apstiprināti – precizējiet

    Drošības un montāžas piezīmes

    • ⚡ Sensors tiek pieslēgts kontrolierim vai sadalnei, kurā var būt 230 V AC ķēdes – pirms darba atslēdziet spriegumu; sadalnē strādā kvalificēts elektriķis.
    • Neievietojiet sensoru tieši šķidrumā zem spiediena bez čaulas – spiedienu un plūsmu jāuzņem čaulai.
    • Neizskrūvējiet čaulu no sistēmas, kurā ir spiediens vai karsts šķidrums – vispirms samaziniet spiedienu un ļaujiet atdzist.
    • Signāla kabeli guldiet atsevišķi no spēka kabeļiem, kabeļa ievadu noblīvējiet, lai saglabātu IP65.

    Ātrais izvēles ceļvedis

    PT1000
    100 mm zonde
    IP65
    Čaulā
    Piemērots, ja nepieciešams:
    • Mērīt ūdens, siltumnesēja vai glikola temperatūru caurulē
    • Nomainīt esošu iegremdējamo PT1000 sensoru
    • Montēt sensoru čaulā un mainīt to, neiztukšojot sistēmu
    Pārbaudiet pirms izvēles:
    • Vai kontroliera ieeja konfigurēta PT1000
    • Čaulas iekšējo diametru un garumu 100 mm zondei
    • Maksimālo vides temperatūru un zondes diametru
    Svarīgs atgādinājums: Bez čaulas sensors nav paredzēts tiešai uzstādīšanai cauruļvadā zem spiediena – spiedienu un plūsmu uzņem čaula. Čaulu izvēlieties atbilstoši sistēmas spiedienam un videi.
    ☝ Elsprendimai.eu iesaka:

    BUJ

    Vai sensoru var izmantot bez čaulas?
    Cauruļvadā zem spiediena – nē, sensoram jābūt čaulā. Čaula uzņem spiedienu un ļauj nomainīt sensoru, neiztukšojot sistēmu.
    Kāda ir PT1000 pretestība dažādās temperatūrās?
    Pie 0 °C – 1000 Ω, pie 20 °C – aptuveni 1078 Ω, pie 100 °C – aptuveni 1385 Ω (IEC 60751).
    Vai PT1000 var aizstāt ar PT100 vai NTC sensoru?
    Nē. Atšķiras pretestība un raksturlīkne, tāpēc kontrolieris rādīs nepareizi. Sensora tipam jāatbilst kontroliera iestatījumam.
    Kāda čaula der?
    Mūsu sortimentā šis sensors tiek komplektēts ar čaulu SSPVA100. Pirms pasūtīšanas precizējiet čaulas iekšējo diametru un garumu atbilstoši zondei.
    Cik vadu jāpieslēdz?
    PT1000 parasti pieslēdz ar 2 vadiem – 1 Ω vadu pretestības rada tikai aptuveni 0,26 °C kļūdu. Vadu skaitu šajā partijā precizējiet.
    Ko nozīmē IP65?
    Korpuss ir aizsargāts no putekļiem un ūdens strūklām no jebkura virziena. Tas nenozīmē, ka korpusu var pastāvīgi iegremdēt ūdenī.

    Avoti: Elementa raksturlīkne – IEC 60751 (PT1000: 1000 Ω pie 0 °C, α = 0,00385 1/K). Zondes garums 100 mm un IP65 – pēc preces apzīmējuma; ražotāja datu lapa nav atrasta. Pārbaudīts 2026-10-18.

    Iegremdējamais temperatūras sensors PT1000 ar 100 mm zondi

    Iegremdējamais PT1000 sensors (1000 Ω pie 0 °C, IEC 60751) mēra šķidruma temperatūru apkures, karstā ūdens un dzesēšanas sistēmās. 100 mm zonde tiek montēta čaulā, korpuss IP65, signāls tiek pieslēgts tieši kontroliera PT1000 ieejai.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
