Iegremdējams šķidruma līmeņa sensors | 4–20 mA | DC 12–36 V | ūdens, eļļas un šķidrumu līmeņa raidītājs | nerūsējošā tērauda zonde

Tehniskās specifikācijas

Produkta tips: iegremdējams šķidruma līmeņa sensors
Mērāmā vide: šķidrumi, kas nav agresīvi pret nerūsējošo tēraudu
Piemērots mērīšanai: ūdens, eļļas, tehnisko šķidrumu līmenim
Izejas signāls: 4–20 mA
Barošanas spriegums: DC 12–36 V
Tipiskais barošanas spriegums: DC 24 V
Precizitātes klase: 0,5% FS
Stabilitāte: ±0,1% FS gadā
Temperatūras dreifs: ±0,02% FS / °C
Mērīšanas diapazons: 0–300 m, regulējams atkarībā no versijas
Pārslodzes izturība: līdz 1,5 reizes lielāka par mērīšanas diapazonu
Vides temperatūra: 0–50 °C
Zondes materiāls: nerūsējošais tērauds

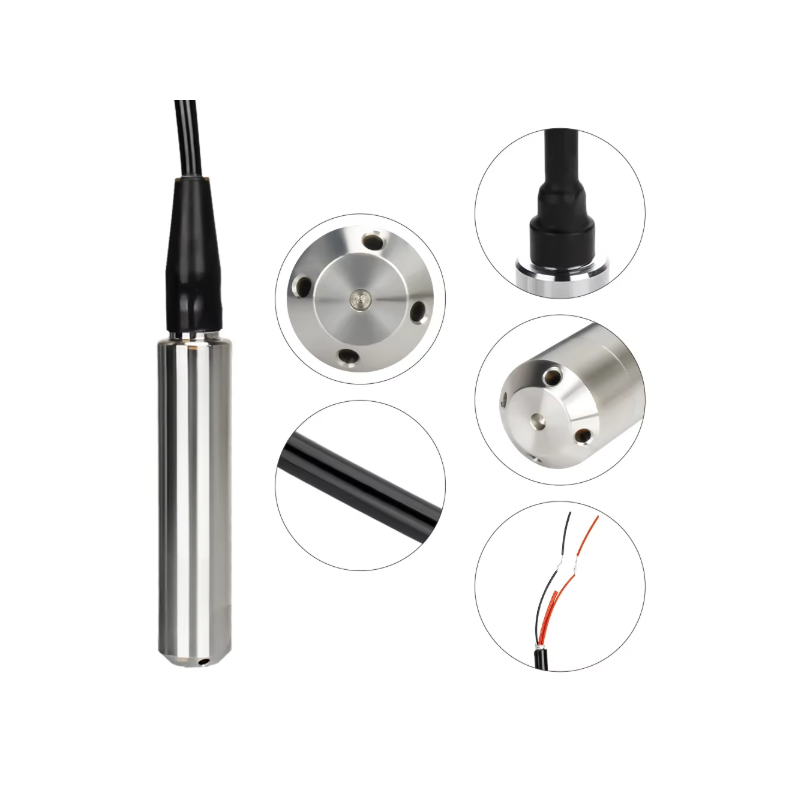

Zondes konstrukcija: cilindriska iegremdējama zonde

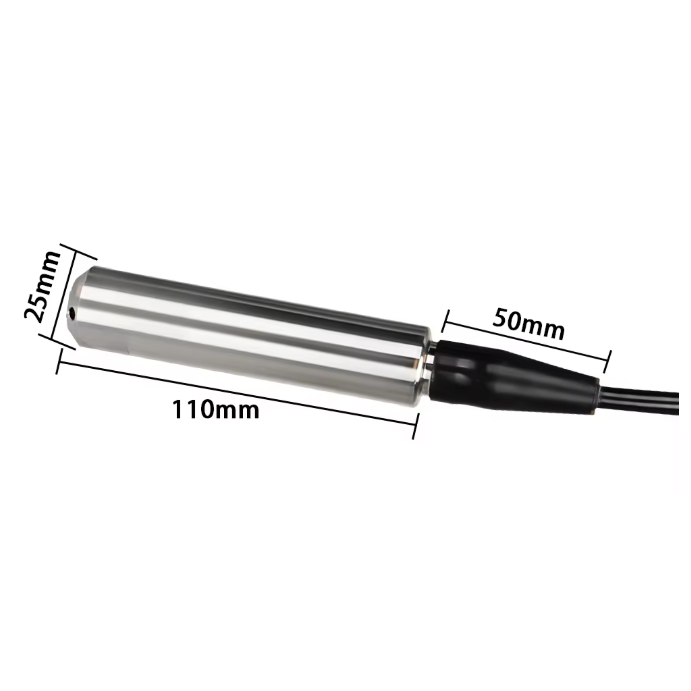

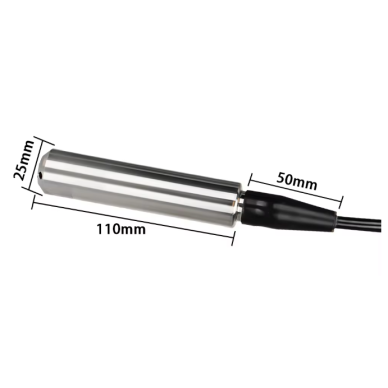

Zondes diametrs: apmēram 25 mm
Zondes garums: apmēram 110 mm
Kabeļa izejas daļa: apmēram 50 mm
Montāža: iegremdējama šķidrumā, iespējama vītņota montāža atkarībā no komplektācijas
Konstrukcijas tips: integrēts sensors ar kabeli

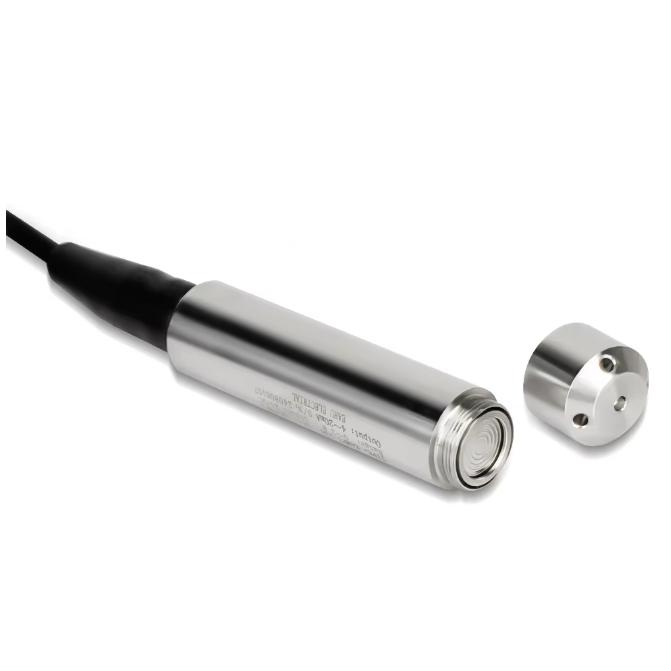

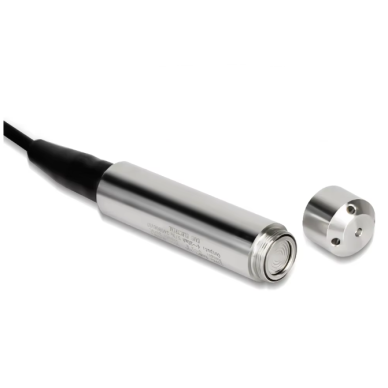

Korpuss: metāla zonde ar hermētisku kabeļa savienojumu
Aizsardzība: ūdensizturīga konstrukcija
Reakcijas laiks: 50 ms

Funkcijas

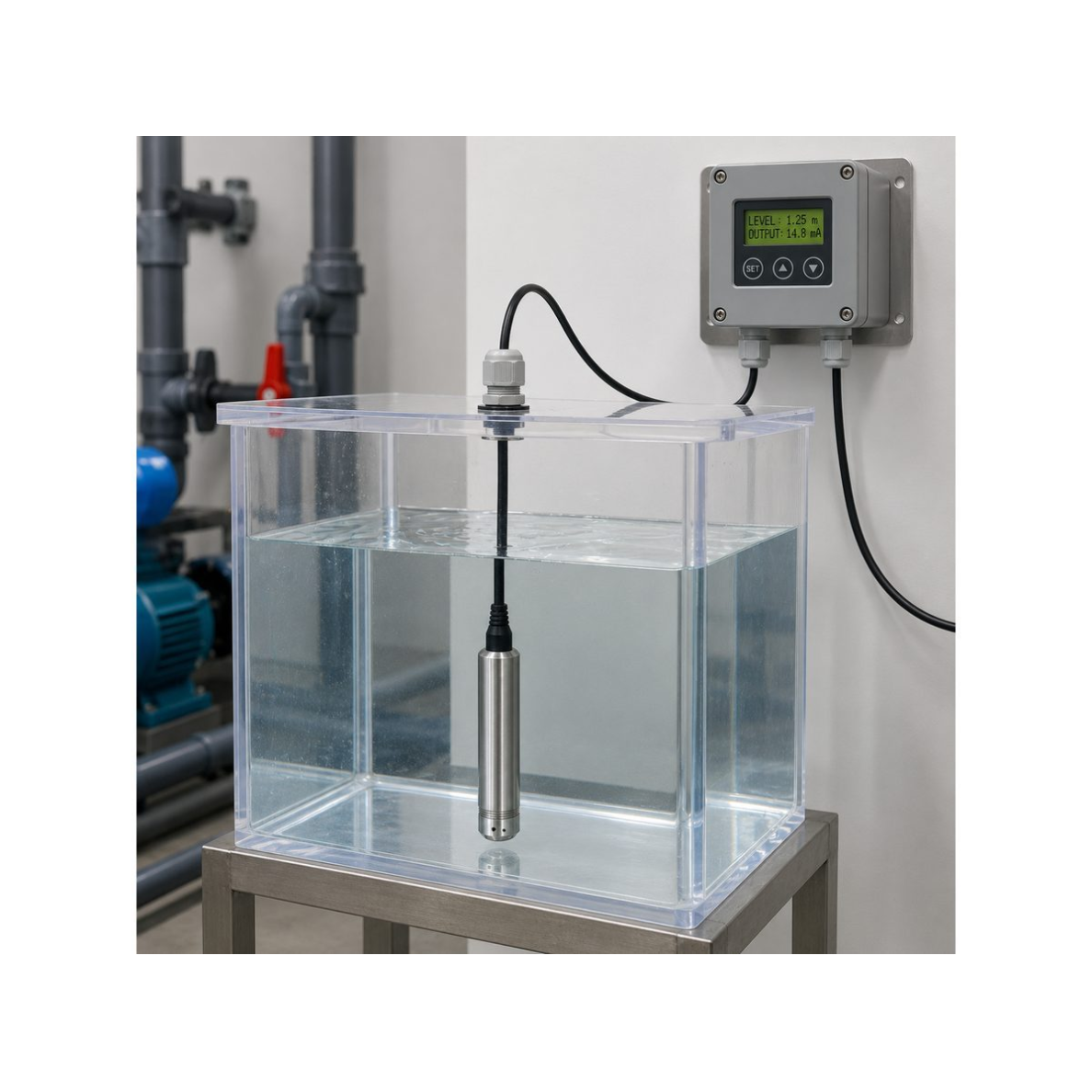

Šķidruma līmeņa mērīšana – sensors mēra ūdens, eļļas vai cita neagresīva šķidruma līmeni tvertnē, rezervuārā, akā vai bakā
Hidrostatiskā spiediena mērīšana – sensors nosaka šķidruma līmeni pēc šķidruma staba spiediena, tāpēc tas ir piemērots nepārtrauktai līmeņa uzraudzībai
Iegremdējama zonde – mērīšanas daļa tiek iegremdēta tieši šķidrumā, tāpēc nav nepieciešama sarežģīta mehāniskā konstrukcija
Nerūsējošā tērauda korpuss – zonde ir izturīga pret koroziju un piemērota lietošanai ar ūdeni, eļļu un citiem šķidrumiem, kas nav agresīvi pret nerūsējošo tēraudu
Ūdensizturīga konstrukcija – sensors ir pielāgots darbam mitrā vidē un tiešam kontaktam ar šķidrumu
DC 12–36 V barošana – var izmantot ar automātikas sistēmās visbiežāk lietoto 24 V DC barošanu
Augsta mērīšanas precizitāte – standarta precizitāte ir 0,5% FS, bet atkarībā no versijas tā var būt 0,2% FS
Ilgtermiņa stabilitāte – ±0,1% FS gadā stabilitāte palīdz saglabāt uzticamu mērījumu ilgstošas ekspluatācijas laikā
Aizsardzība pret pārslodzi – sensors var izturēt līdz 1,5 reizes lielāku slodzi nekā nominālais mērīšanas diapazons

Lietošana

Mājsaimniecības lietotājam: Piemērots ūdens tvertņu, aku, urbumu, lietus ūdens rezervuāru vai drenāžas sistēmu līmeņa uzraudzībai.
Elektromontierim: Izmanto pieslēgšanai pie 24 V DC barošanas, PLC, indikatora, vadības releja vai sūkņa automātikas.
Inženierim / projektētājam: Piemērots šķidruma līmeņa mērīšanas sistēmu projektēšanai rezervuāros, sūkņu stacijās, ūdensapgādes vai tehnoloģiskajos procesos.
Rūpniecības uzņēmumam: Izmanto ūdens, eļļas vai tehnisko šķidrumu līmeņa kontrolei ražošanā, dzesēšanas sistēmās, tvertnēs un iekārtās.
Saimniecībai / tehniskajām sistēmām: Piemērots apūdeņošanas, ūdens uzkrāšanas, dzīvnieku dzirdināšanas, notekūdeņu vai sūkņu vadības sistēmām.

Plusi

Piemērots ūdenim, eļļai un citiem neagresīviem šķidrumiem
Nerūsējošā tērauda zonde – izturīga pret koroziju parastās ūdens un eļļas sistēmās
DC 12–36 V barošana – savietojama ar visbiežāk izmantotajām 24 V DC automātikas sistēmām
Ātrs reakcijas laiks – piemērots sistēmām, kurās nepieciešams operatīvi saņemt līmeņa izmaiņu signālu

Mīnusi

Nav piemērots agresīviem šķidrumiem, kas var sabojāt nerūsējošo tēraudu vai blīvēšanas materiālus
Vides temperatūra ir ierobežota līdz 0–50 °C, tāpēc nav piemērots ļoti karstiem šķidrumiem

Biežāk uzdotie jautājumi

Kam paredzēts šis šķidruma līmeņa sensors?
Sensors ir paredzēts šķidruma līmeņa mērīšanai ūdens, eļļas vai citu šķidrumu tvertnēs, kas nav agresīvi pret nerūsējošo tēraudu. Tas pārraida analogo vai digitālo signālu uz vadības sistēmu.

Vai sensors ir piemērots āra apstākļiem?
Pati zonde ir ūdensizturīga un paredzēta kontaktam ar šķidrumu, tomēr āra apstākļos ir jāaizsargā kabeļu savienojumi, kontrolieri un barošanas iekārtas no mitruma, UV starojuma, mehāniskiem bojājumiem un sala.

Vai to var izmantot notekūdeņu tvertnē?
Var, ja šķidrums nav ķīmiski agresīvs pret nerūsējošo tēraudu un zonde netiek pārklāta ar dūņām, nogulsnēm vai cietām daļiņām. Notekūdeņu sistēmās ir svarīgi pareizi izvēlēties montāžas vietu.

Vai šis sensors pats ieslēdz sūkni?
Nē, ne tieši. Sūkņa vadībai ir nepieciešams papildu kontrolieris, relejs, kontaktors vai sūkņa automātika.
