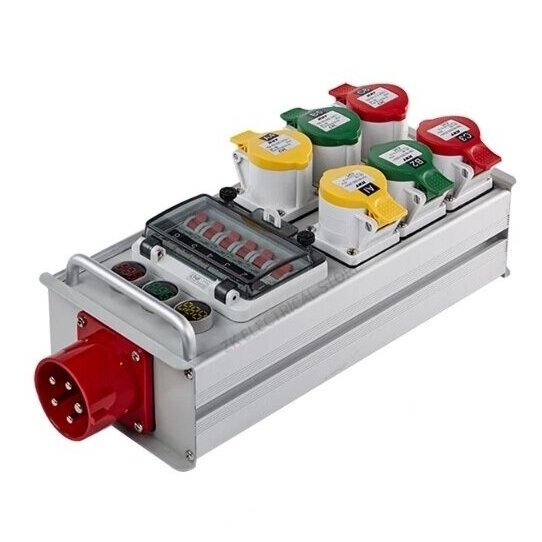

  • Mobils sadales bloks | 6×CEE 16 A 3P 230 V | ievads CEE 32 A 5P | 6×C16 | voltmetrs | hermētisks IP67 | EL-6X16A-IP67

    Kods: EL-6X16A-IP67

    EL-6X16A-IP67 – mobils sadales bloks ar 6 vienfāzes CEE 16 A ligzdām un atsevišķiem C16 automātslēdžiem.

    • Ligzdas: 6×CEE 16 A 3P, 230 V
    • Ievads: CEE 32 A 5P
    • Aizsardzība: 6×C16, bez RCD
    • Korpuss: IP67, hermētisks korpuss
  • Mobils sadales bloks | 6×CEE 16 A 3P 230 V | ievads CEE 32 A 5P | 6×C16 | voltmetrs | hermētisks IP67 | EL-6X16A-IP67

    EL-6X16A-IP67 – mobils elektroenerģijas sadales bloks ar sešām vienfāzes kontaktligzdām CEE 16 A 3P (230 V), atsevišķu C16 automātslēdzi katrai ligzdai un iebūvētu voltmetru. Barošana tiek padota caur trīsfāžu ievada kontaktdakšu CEE 32 A 5P, tāpēc bloks pieslēdzams standarta 32 A rūpnieciskajai kontaktligzdai, bet hermētiskais IP67 korpuss ļauj to izmantot ārā.

    Galvenā doma:
    Viena 32 A trīsfāžu kontaktligzda pārvēršas sešās aizsargātās 230 V ligzdās. Ligzdas ir vienfāzes (zilas, 3P = L+N+PE), nevis trīsfāžu, tāpēc bloks paredzēts vienfāzes iekārtām: instrumentiem, prožektoriem, sildītājiem, lādētājiem. Noplūdes strāvas releja (RCD) blokā nav – tam jābūt barojošajā sadalnē.
    Ligzdas
    6×CEE 16 A 3P, 230 V
    Ievads
    kontaktdakša CEE 32 A 5P, 400 V
    Aizsardzība
    6×C16 1P, bez RCD
    Korpuss
    IP67, hermētisks korpuss

    Darbības princips

    Bloks ar kontaktdakšu CEE 32 A 5P tiek pieslēgts rūpnieciskai kontaktligzdai vai ģeneratoram. Trīs fāzes, nulle un aizsargvads tiek sadalīti sešām vienfāzes ligzdām.

    Katra 230 V ligzda ir aizsargāta ar atsevišķu C16 automātslēdzi, tāpēc pārslodze vai īssavienojums vienā ligzdā atslēdz tikai šo līniju. Iebūvētais voltmetrs rāda tīkla spriegumu.

    Rezultātā – viens pagaidu vai mobils sadales punkts sešiem vienfāzes patērētājiem ar slodzes sadali pa trim fāzēm.

    Kāpēc izvēlēties EL-6X16A-IP67?
    Ļauj no vienas 32 A trīsfāžu ligzdas barot sešas vienfāzes iekārtas bez pagarinātāju un sadalītāju virknes. Atsevišķi automātslēdži un voltmetrs atvieglo darba vietas kontroli objektā, bet IP67 korpuss iztur lietu, dubļus un putekļus.

    Tehniskā specifikācija

    Preces veids Mobils sadales bloks ar kontaktligzdām
    Modelis / kods EL-6X16A-IP67
    Kontaktligzdas 6× CEE 16 A 3P (2P+PE), 230 V, zilas
    Ievada kontaktdakša 1× CEE 32 A 5P (3P+N+PE), 400 V, sarkana
    Automātslēdži 6× C16 1P – pa vienam katrai ligzdai
    Noplūdes strāvas relejs (RCD) Nav – obligāti barojošajā sadalnē
    Sprieguma indikācija Iebūvēts voltmetrs
    Aizsardzības klase IP67, hermētisks korpuss, vāks virs aparātiem
    Izmēri 400 × 150 × 100 mm
    Montāža Mobila / piekarama / sienas

    Galvenās funkcijas

    • Sešas 230 V CEE ligzdas – vairāki vienfāzes patērētāji vienuviet.
    • Atsevišķs C16 katrai ligzdai – bojājums vienā līnijā neatslēdz pārējās.
    • Ievads CEE 32 A 5P – ātrs pieslēgums rūpnieciskai ligzdai vai ģeneratoram.
    • Voltmetrs – redzams, vai blokam ir spriegums.
    • IP67 korpuss – darbam lietū, dubļos un putekļos.

    Kur tiek izmantots?

    • Būvniecības un remonta objekti (kopā ar būvlaukuma sadalni)
    • Pasākumi, gadatirgi, āra skatuves
    • Saimniecības un saimniecības ēkas
    • Ceļu darbi un pagaidu darba vietas
    • Ģeneratora barošanas sadale
    • Serviss objektā

    Lietošana pēc vajadzības

    Būvniecības vai remonta brigādei.
    Viens bloks vairāku pagarinātāju vietā – kārtīgāka un drošāka darba vieta.
    Pasākumu tehniskajam personālam.
    Sešas aizsargātas ligzdas apgaismojumam un skaņai no viena 32 A ievada.
    Elektriķim.
    Ātra pagaidu sadale, ja barojošajai ligzdai ir 30 mA RCD.

    Praktisks pielietojums

    Ja objektā ir CEE 32 A 5P ligzda, aizsargāta ar C32 automātslēdzi un 30 mA RCD, bloks tiek pieslēgts tai, bet seši patērētāji – instrumenti, prožektori, sildītājs – tiek sadalīti tā, lai katras fāzes slodze nepārsniegtu 32 A.

    Priekšrocības

    • Sešas aizsargātas 230 V ligzdas
    • Atsevišķs automātslēdzis katrai ligzdai
    • Ātrs pieslēgums ar CEE 32 A 5P kontaktdakšu
    • Iebūvēts voltmetrs
    • Hermētisks IP67 korpuss

    Trūkumi / ierobežojumi

    • Nav RCD – barojošajai ligzdai jābūt 30 mA aizsardzībai
    • Ligzdas vienfāzes – nav paredzētas trīsfāžu iekārtām
    • Kopējo slodzi ierobežo 32 A ievads
    • Neaizstāj būvlaukuma sadalni bez EN 61439-4 atbilstības

    Drošības un montāžas piezīmes

    • Pieslēdziet bloku tikai CEE 32 A 5P ligzdai, kas aizsargāta ar C32 (vai mazāku) automātslēdzi un RCD ≤ 30 mA.
    • Sešas 16 A ligzdas nenozīmē 96 A – katras fāzes kopējā strāva nedrīkst pārsniegt 32 A.
    • Barošanai izmantojiet gumijas kabeli H07RN-F 5G6 vai ražotāja norādīto kabeli; neizmantojiet bojātus kabeļus.
    • Pirms darba pārbaudiet voltmetra rādījumu un kontaktdakšu stāvokli.
    • Pieslēgumu stacionārai instalācijai un mērījumus veic sertificēts elektriķis.

    Ātrais izvēles ceļvedis

    6×CEE 16 A 3P 230 V
    Ievads 32 A 5P
    6×C16
    Voltmetrs
    IP67
    Bez RCD
    Piemērots, ja nepieciešams:
    • Seši vienfāzes patērētāji no vienas 32 A ligzdas
    • Pagaidu vai mobila sadale
    • Darbs ārā un mitrā vidē
    Pārbaudiet pirms lietošanas:
    • Vai barojošajai ligzdai ir 30 mA RCD
    • Vai jūsu iekārtu kontaktdakšas ir CEE 16 A 3P (zilas)
    • Kā ligzdas sadalītas pa fāzēm – vienmērīgai slodzei
    Svarīgs atgādinājums: tas nav trīsfāžu ligzdu bloks, un tajā nav noplūdes strāvas aizsardzības – cilvēku aizsardzību nodrošina 30 mA RCD barojošajā sadalnē.

    BUJ

    Vai ligzdas ir trīsfāžu?
    Nē – visas sešas ir vienfāzes CEE 16 A 3P (230 V); trīsfāžu ir tikai ievada kontaktdakša.
    Vai blokā ir RCD?
    Nē – 30 mA RCD jābūt ligzdā vai sadalnē, kurai pieslēdz bloku.
    Kādi automātslēdži uzstādīti?
    Seši C16 1P, pa vienam katrai ligzdai.
    Cik lielu jaudu var pieslēgt?
    Līdz 3,7 kW vienai ligzdai, bet katras fāzes summu ierobežo 32 A ievads.
    Vai var pieslēgt ģeneratoram?
    Jā, ja ģeneratoram ir CEE 32 A 5P ligzda un atbilstoša aizsardzība.
    Vai piemērots lietošanai ārā?
    Jā, IP67 versija paredzēta āra apstākļiem.

    Mobils sadales bloks | 6×CEE 16 A 3P 230 V | ievads CEE 32 A 5P | 6×C16 | voltmetrs | hermētisks IP67 | EL-6X16A-IP67

    EL-6X16A-IP67 – mobils sadales bloks ar sešām CEE 16 A 3P 230 V ligzdām, atsevišķiem C16 automātslēdžiem, voltmetru un ievadu CEE 32 A 5P, hermētisks IP67 korpuss. Pieslēgt tikai ligzdai ar 30 mA RCD.

    Publicēts: 2026-10-30 · Dati salīdzināti ar piegādātāja specifikāciju: 2026-10-30

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
