    Bezvadu celtņa vadības pults | 6 pogas + START/STOP | 1 ātrums | 868 MHz | IP68 | ES-ML-K6

    Kods: ES-ML-K6
    Jautāt
    Cena 113.74 € ar PVN
    ( 94.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    MULING radio pults trim kustībām – celšana, ratiņi un tilts: 6 virzienu pogas, START un STOP. 868 MHz sakari, IP68 aizsardzība un raidītājs ar AAA baterijām.

  • Apraksts

    Bezvadu 6 virzienu celtņa pults ES-ML-K6 – 868 MHz, IP68

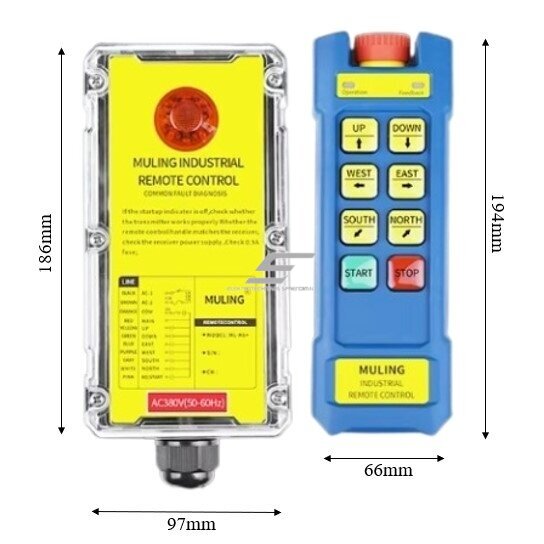

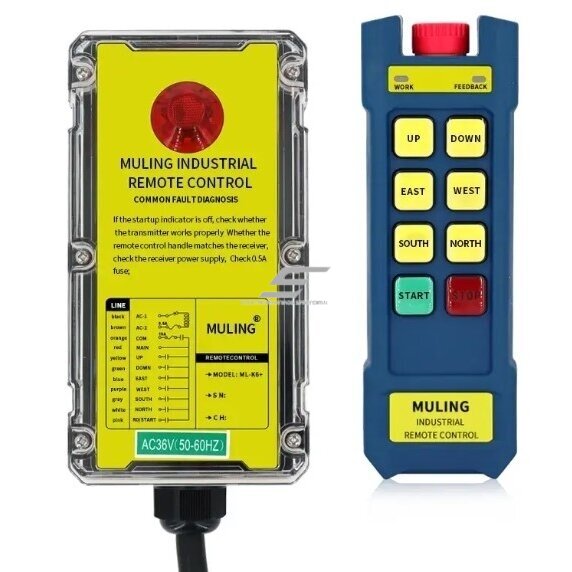

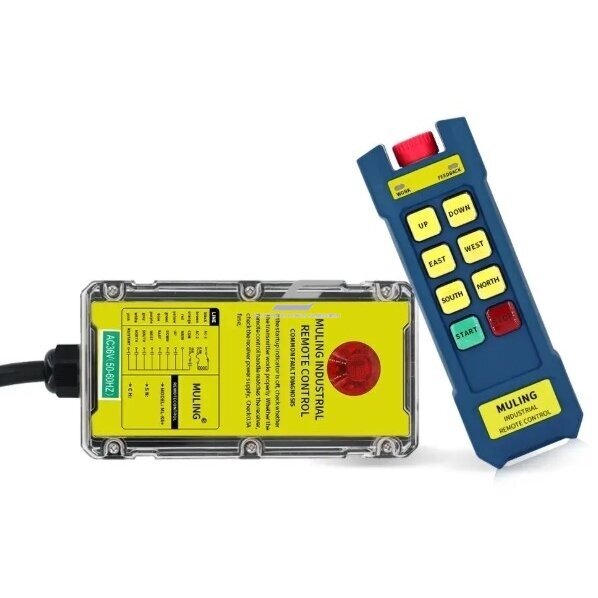

    ES-ML-K6 ir radio vadības komplekts (raidītājs + uztvērējs) tiltu un piekārtajiem celtņiem ar trim kustībām: celšana, ratiņi un tilts. Raidītājs nosūta komandu pa 868 MHz kanālu, uztvērēja releji ieslēdz kontaktoru spoles, un kontaktori pieslēdz motorus.

    Galvenā doma:
    Sešas virziena pogas – UP, DOWN, EAST, WEST, SOUTH un NORTH – aptver visu tipiska celtņa kustību kopu plaukstas izmēra raidītājā. 868 MHz josla Eiropā paredzēta maza darbības attāluma ierīcēm, bet IP68 aizsardzība ļauj strādāt ārā un mitrās vietās.
    Pogas
    6 + START/STOP
    Ātrumi
    1
    Radio
    868 MHz
    Aizsardzība
    IP68

    Darbības princips

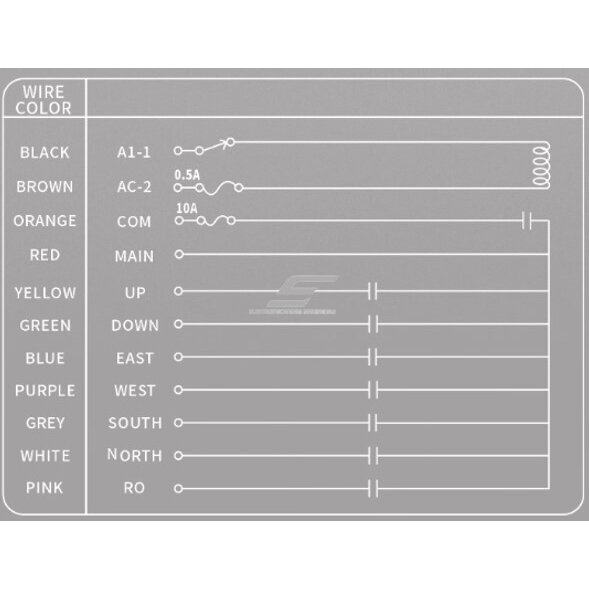

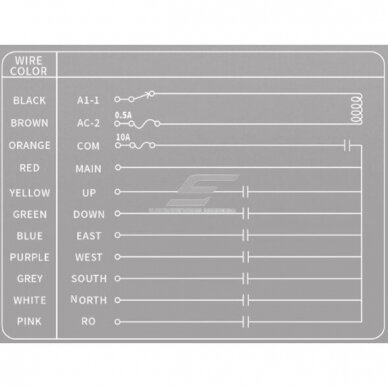

    Uztvērēju uzstāda uz celtņa blakus kontaktoriem un baro ar vadības ķēdes spriegumu – saskaņā ar specifikāciju 12 V, tāpēc kontaktoru spolēm jābūt tam pašam spriegumam. Sešas izejas pieslēdz celšanas, ratiņu un tilta kontaktoru spoļu ķēdēs caur gala slēdžiem, STOP – galvenā kontaktora (KM0) ķēdē.

    START ieslēdz galveno kontaktoru, STOP to atslēdz un pārtrauc visas kustības. Virziena pogas darbojas, kamēr tās tur. Pretējo virzienu kontaktoriem ir NC bloķēšana, un, zūdot radio sakariem, uztvērējam jāatslēdz izejas un celtnim jāapstājas.

    Operators iet kopā ar kravu un vada visas trīs asis no vietas, no kuras vislabāk redz ceļu un cilvēkus apkārt. Raidītājs darbojas ar AAA baterijām, kuras viegli nopirkt jebkur.

    Kāpēc izvēlēties ES-ML-K6?
    Viens raidītājs aizstāj 6 virzienu vadu pulti ar START un STOP. Zemsprieguma uztvērējs der mobilai un 12 V vadības tehnikai, bet IP68 aizsardzība – darbam ārā.

    Tehniskā specifikācija

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis ES-ML-K6 (MULING)
    Komplektācija 1 raidītājs + 1 uztvērējs
    Pogas UP, DOWN, EAST, WEST, SOUTH, NORTH + START, STOP
    Ātrumi 1
    Radio frekvence 868 MHz
    Vadības attālums līdz ~200 m atklātā vietā
    Uztvērēja barošana 12 V (uztvērēja versiju un spriegumu apstipriniet pasūtot)
    Raidītāja barošana AAA baterijas
    Aizsardzības klase IP68

    Galvenās funkcijas

    • 6 virziena pogas – celšana, ratiņi un tilts vienā pultī
    • START un STOP – ieslēdz un atslēdz galveno kontaktoru
    • 868 MHz radio – ES SRD josla maza attāluma vadībai
    • IP68 – izturība pret putekļiem un ūdeni darbam ārā
    • AAA baterijas – viegli nomaināmi elementi
    • Līdz ~200 m – vadība atklātā laukumā

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-F23-BB – 10 pogas (6 virzieni + 4 papildu), universāls 24–440 V AC/DC uztvērējs, līdz 100 m
    • ESF24-6SHS-6 – 4 virzieni + START/STOP, uztvērējs 12–24 V AC/DC, IP65
    • ES-ML-K2 – tās pašas sērijas pults vienai kustībai (UP/DOWN), uztvērējs 230 V AC
    • ES-24-8D – divpakāpju pogas – 2 ātrumi

    Kur izmanto?

    • Tiltu un piekārtie celtņi ar trim kustībām
    • Telferi ar elektriskiem ratiņiem
    • Āra laukumu un piestātņu celšanas iekārtas
    • Mobilie celšanas mehānismi ar 12 V vadību
    • 6 virzienu vadu pults aizstāšana ar radio pulti
    • Konveijeri un pārvietošanas ratiņi ar vairākiem virzieniem

    Izmantošana pēc vajadzības

    Elektromontierim
    Sešas izejas tieši atbilst 6 kontaktoru spolēm – shēma skaidra, virzieni atzīmēti uz pogām.
    Ražošanas uzņēmumam
    Viens operators vada visu celtni no droša attāluma, bez vadu pults pie ratiņiem.
    Būvlaukumam / noliktavai
    IP68 aizsardzība un līdz ~200 m attālums der darbam ārā.

    Praktiskais pielietojums

    Ja āra laukumā strādā zemsprieguma vadības celšanas mehānisms ar celšanu, ratiņiem un tiltu, ES-ML-K6 uztvērēju pieslēdz vadu pults vietā: 6 izejas – virzienu kontaktoru spolēm caur gala slēdžiem, STOP – galvenā kontaktora ķēdē. Ja kontaktoru spoles ir 230 V AC, nepieciešams cita sprieguma uztvērējs.

    Plusi

    • Visas trīs celtņa kustības vienā raidītājā
    • 868 MHz – ES SRD josla
    • IP68 aizsardzība
    • Līdz ~200 m atklātā vietā
    • AAA baterijas viegli pieejamas

    Mīnusi / ierobežojumi

    • Viens ātrums – 2 ātrumu celtnim izvēlieties ES-24-8D
    • Zemsprieguma uztvērējs – 230 V AC vai 24–440 V ķēdēm izvēlieties ES-F23-BB
    • Releju kontaktu strāva nav norādīta – pieslēgt tikai kontaktoru spoles
    • Nav numurētu papildu pogu 1–4 papildfunkcijām – tās ir ES-F23-BB

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles – motorus tieši nepieslēdziet
    • STOP izeju pieslēdziet galvenā kontaktora (KM0) ķēdē; zūdot sakariem, celtnim jāapstājas (EN 60204-32)
    • Gala slēdži (SQ) un pretējo virzienu NC bloķēšana paliek ķēdē
    • Pirms pieslēgšanas pārbaudiet barošanas spriegumu uz uztvērēja etiķetes
    • Pirms montāžas vai remonta atslēdziet ievadslēdzi un piemērojiet LOTO
    • Pēc montāžas pārbaudiet, vai katrs virziens atbilst pogai un vai STOP aptur visas kustības

    Ātrais izvēles ceļvedis

    6 pogas + START/STOP
    868 MHz
    12 V uztvērējs
    IP68

    Pārbaudiet pirms pasūtīšanas:

    • Kontaktoru spoļu spriegums sakrīt ar uztvērēja barošanas spriegumu (pēc specifikācijas 12 V – apstipriniet versiju)
    • 868 MHz lietošana ir atļauta jūsu valstī un netraucē citām objekta radio sistēmām
    • Vajag 3 kustības (6 virzienus) un pietiek ar vienu ātrumu

    BUJ

    Cik kustības vada ES-ML-K6?
    Trīs: celšanu (UP/DOWN), ratiņus un tiltu (EAST/WEST, SOUTH/NORTH).
    Kāds ir uztvērēja barošanas spriegums?
    Pēc specifikācijas – 12 V. Tā kā uztvērēja versijas var atšķirties, pasūtot apstipriniet spriegumu un pārbaudiet etiķeti.
    Vai var pieslēgt 230 V AC kontaktorus?
    Tikai tad, ja uztvērējs ir 230 V AC versijā. Universālam 24–440 V AC/DC uztvērējam izvēlieties ES-F23-BB.
    Kādā attālumā darbojas pults?
    Atklātā vietā – līdz ~200 m. Metāla konstrukcijas un sienas attālumu samazina.
    Kādas baterijas ir raidītājā?
    AAA baterijas.
    Kas notiek, ja zūd radio sakari?
    Uztvērējam jāatslēdz izejas un celtnim jāapstājas. Palaišanas laikā tas obligāti jāpārbauda.

    ES-ML-K6 īsumā

    6 virzienu + START/STOP radio pults ar 868 MHz sakariem un IP68 aizsardzību trīs kustību celtņiem. Zemsprieguma uztvērējs (12 V pēc specifikācijas), pieslēdz caur kontaktoriem.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
