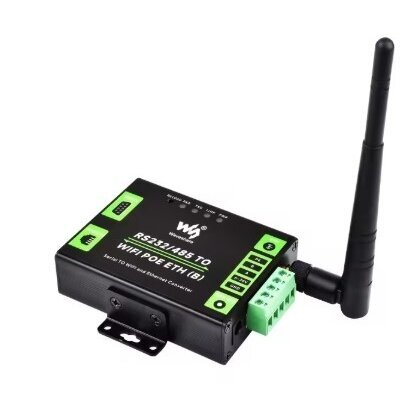

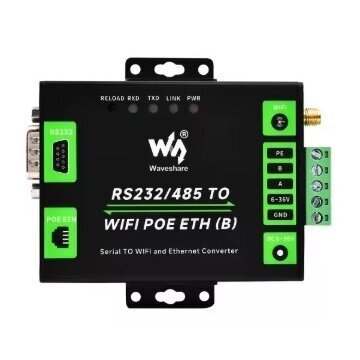

Industrijas sakaru pārvērtnis no RS232/RS485 uz WiFi/Ethernet | 6-36VDC | PoE | Modbus/MQTT

Tehniskās specifikācijas: Jauda:

Spriegums: DC 6-36V / PoE
Pārslēgšanas pieslēgumi: 5.5mm DC ligzda vai skrūvju termināli vai PoE ports
Komunikācijas saskarnes:

Ethernet: 10/100M (automātiska saskaņošana, RJ45 savienotājs)

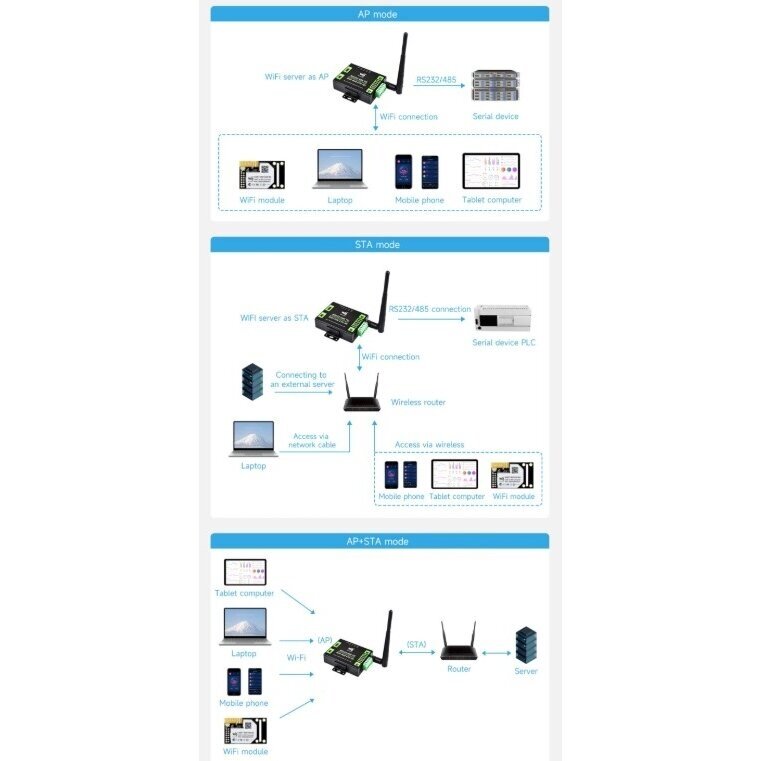

WiFi: 802.11 b/g/n, atbalsta Station, AP vai AP+Station režīmus
RS232 un RS485: ar ESD/EFT/šoku aizsardzību
Bezvadu specifikācijas:

Frekvences diapazons: 2.412 - 2.484 GHz
Aizsardzība: WPA-PSK / WPA2-PSK
Šifrēšana: TKIP / AES
Pārraides jauda:

802.11b: +19 dBm (@11 Mbps)
802.11g: +18 dBm (@54 Mbps)
802.11n: +17 dBm (@HT20, MCS7)
Saņēmēja jutība:

802.11b: -89 dBm (@11 Mbps)
802.11g: -81 dBm (@54 Mbps)
802.11n: -73 dBm (@HT20, MCS7)
Seriālās komunikācijas parametri:

Datu pārraides ātrums (baudrate): 300 - 460800 bps
Paritātes bits: None, Odd, Even, Mark, Space
Datu biti: 5-9 biti
Programmatūra:

Atbalstītie tīkla protokoli: TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP, MQTT
Konfigurācija: caur datoru, pārlūku vai seriālajiem AT komandām
Darbības režīmi:

Caurspīdīga pārsūtīšana
Seriālo komandu režīms
HTTPD klients
Modbus TCP līdz Modbus RTU
Mehāniskās īpašības:

Izmēri: 84 x 64 x 24 mm
Korpuss: Metāls (industriāls)

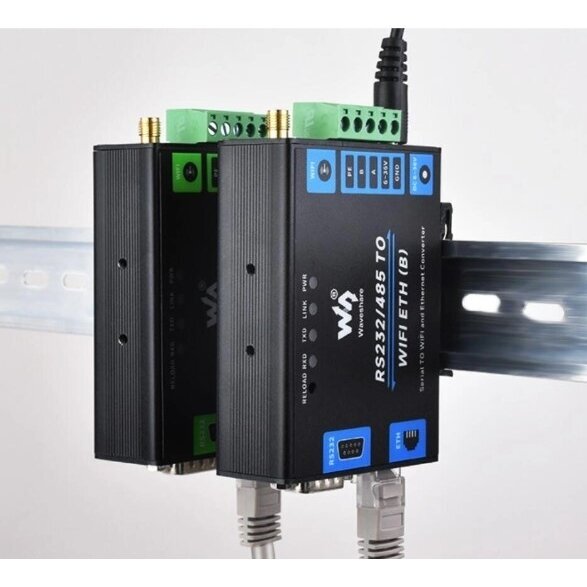

Montēšanas veidi: Sienas montāža vai DIN sliedes montāža
Vides apstākļi:

Darba temperatūra: -40°C ~ 85°C
Mitrums: 5 - 85% RH (bez kondensācijas)
Galvenās funkcijas:

Seriālais serveris – konvertē RS232/RS485 signālus uz Ethernet/WiFi
Modbus Gateway – savieno Modbus RTU ar Modbus TCP tīklu
MQTT Gateway – darbojas kā industriāls IoT tīkla vārteja
HTTPD klients – nosūta seriālos datus uz HTTP serveri
Plašs jaudas diapazons – piemērots dažādiem industriāliem ierīcēm
Liela izturība pret vides ietekmi – metāla korpuss, darbojas no -40°C līdz 85°C
DIN sliedes vai sienas montāža
Pielietojuma jomas:

Industriālā automatizācija – savienojums ar PLC tīklu
IoT tīkli – savienojums ar mākoņserveriem, izmantojot MQTT
Ierīču uzraudzība – attālināta sensoru vai ierīču datu vākšana
Drošības sistēmas – drošības kameru vai citu RS485 ierīču integrācija

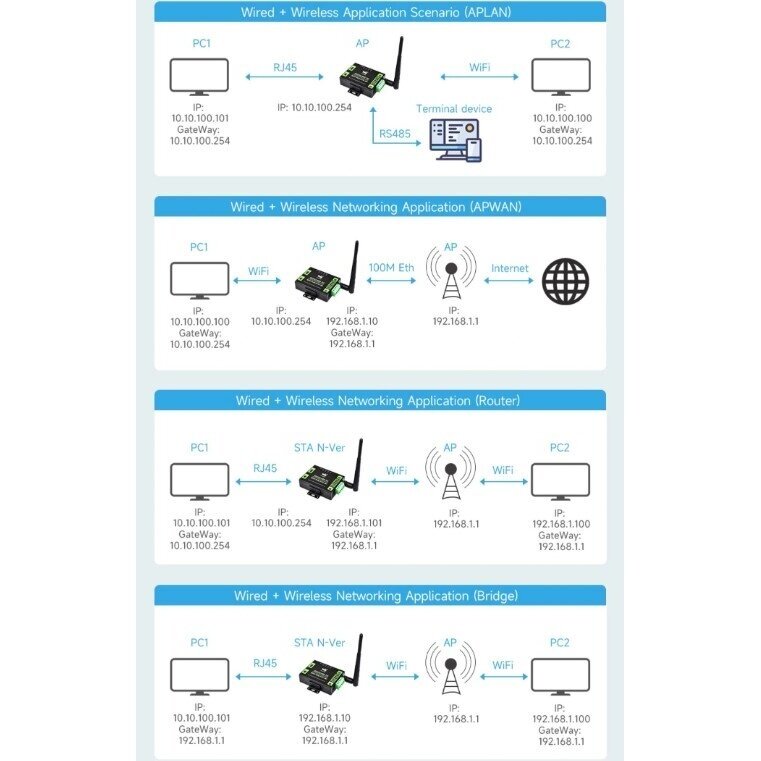

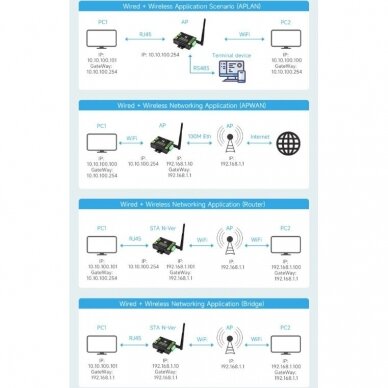

Tīkla konversija – WiFi uz Ethernet, seriāls uz Ethernet/WiFi
Priekšrocības:

Universālums – atbalsta RS232, RS485, WiFi, Ethernet
Plašs protokolu atbalsts – TCP/IP, Modbus, MQTT, HTTP
Izturība pret vides ietekmi – darbojas no -40°C līdz 85°C
Plašs jaudas diapazons – darbojas no 6V līdz 36V DC
Viegls uzstādīšana – DIN sliedes vai sienas montāža
Augsts aizsardzības līmenis – aizsardzība no ESD, EFT, pārspriegumiem
Trūkumi:

Var prasīt tīkla konfigurāciju – jāiestata pareizie parametri
Nav PoE atbalsta – nepieciešams atsevišķs barošanas avots
Nav mobilās lietotnes – vadība tikai caur datoru vai tīmekļa saskarni
Šis industriālais seriālais serveris RS232/485 uz WiFi un Ethernet ir ļoti elastīgs un uzticams risinājums dažādām industriālām un IoT lietojumprogrammām. Tā universālisms, augstā funkcionalitāte un izturība pret vides faktoriem nodrošina stabilu un efektīvu darbību gan automatizācijas, gan attālinātas uzraudzības sistēmās.

Lielisks izvēle industriālajai automatizācijai, IoT sistēmām, Modbus tīkliem un datu pārsūtīšanai, izmantojot WiFi vai Ethernet.
