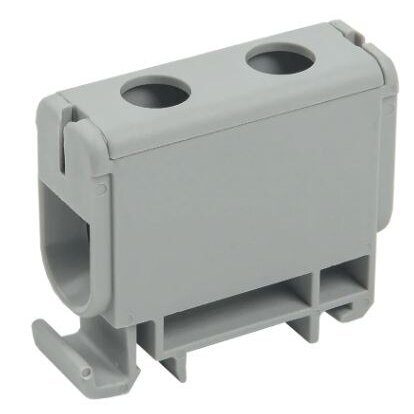

Jaudas sadales spaiļu bloks | vadu | kabeļu pieslēgšanai | Al: 145A 6–50mm² | Cu: 160A 2,5–50mm² | uz DIN sliedes | pelēks | IP20 | IEK | YZN12-050-K03 | 4606056504101

Tehniskās specifikācijas

Ražotājs: IEK
Produkta tips: jaudas sadales spaile
Pielietojums: vadu un kabeļu pieslēgšanai, sadalei un komutācijai sadales skapī
Montāžas tips: uz standarta 35 mm DIN sliedes
Krāsa: pelēka
Polu skaits: 1
Skrūvju spaiļu skaits vienā polā: 2
Pieslēguma punkts: sānu / šķērssavienojums
Korpusa materiāls: poliamīds
Korpusa izolācijas materiāls: poliamīds
Saspiešanas materiāls: alumīnijs
Vadītāja materiāls: alumīnijs
Nominālais darba spriegums: līdz 800 V
Nominālais izolācijas spriegums Ui: 800 V
Nominālais AC darba spriegums Ue: ≤ 800 V
Nominālais DC darba spriegums Ue: ≤ 800 V
Nominālā strāva vara vadītājiem Cu: 160 A
Nominālā strāva alumīnija vadītājiem Al: 145 A
Nominālā pieslēguma kapacitāte Cu: 2,5–50 mm²
Nominālā pieslēguma kapacitāte Al: 6–50 mm²
Daudzdzīslu lokana vada šķērsgriezums: 6–50 mm²
Viendzīslas stingra vada šķērsgriezums: 6–50 mm²
Pievilkšanas moments: 4 Nm vadītājiem 2,5–4 mm²; 12 Nm vadītājiem 6–50 mm²
Nominālā frekvence: 50 Hz
Darba temperatūra: no -40 °C līdz +85 °C
Aizsardzības pakāpe: IP20
Augstums: 51 mm
Garums: 51 mm
Platums: 17,5 mm

Funkcijas

Jaudas sadale sadales skapī – ļauj kārtīgi sadalīt elektrobarošanu starp ķēdēm sadales skapī
Vadu un kabeļu pieslēgšana – paredzēta vara un alumīnija vadītāju pieslēgšanai pie kopēja sadales punkta
Piemērota Cu vadītājiem – var pieslēgt vara vadus no 2,5 līdz 50 mm², nominālā strāva līdz 160 A
Piemērota Al vadītājiem – var pieslēgt alumīnija vadus no 6 līdz 50 mm², nominālā strāva līdz 145 A
Montāža uz DIN sliedes – ātri un ērti montējama uz standarta 35 mm DIN sliedes
Sānu vadītāju pieslēgums – vadi tiek pieslēgti no sāniem, tāpēc kabeļus skapī ir vieglāk izvadīt kārtīgi
Skrūvju pievilkšana – vadītāji tiek nostiprināti ar skrūvēm, nodrošinot stingru un stabilu kontaktu
Darbs AC un DC ķēdēs – var izmantot gan maiņstrāvas, gan līdzstrāvas sistēmās līdz 800 V
Kompakts korpuss – tikai 17,5 mm plats, tāpēc ietaupa vietu elektriskajā skapī
Aizsardzība pret nejaušu pieskaršanos – IP20 aizsardzības klase piemērota montāžai slēgtā elektriskajā skapī
Izturība pret temperatūru – var darboties plašā temperatūras diapazonā no -40 °C līdz +85 °C

Lietošana

Mājsaimniecības lietotājam: Šī spaile var būt noderīga, ja nepieciešams kārtīgi sadalīt elektrobarošanu mājas sadales skapī, garāžā, darbnīcā vai saimniecības ēkā. Tā palīdz izvairīties no nekārtīgiem vadu savienojumiem un ļauj profesionālāk izveidot elektriskās ķēdes.

Elektromontierim: Praktisks risinājums, kad nepieciešams ātri un uzticami pieslēgt ievada vai sadales kabeļus. DIN montāža, skaidri norādīti vadītāju šķērsgriezumi un pievilkšanas momenti palīdz darbu veikt kārtīgi un tehniski pareizi.

Inženierim / projektētājam: Projektējot elektriskos sadales skapjus, šī spaile ir noderīga skaidru parametru dēļ: 800 V darba spriegums, Cu līdz 160 A, Al līdz 145 A, IP20 aizsardzība, darba temperatūra -40...+85 °C. Tas ļauj to iekļaut sadales, vadības vai automātikas skapju risinājumos.

Rūpniecības un komerciālo objektu lietotājam: Piemērota lietošanai ražošanas telpās, noliktavās, tehniskajās zonās un komerciālajās ēkās, kur nepieciešama uzticama elektroenerģijas sadale skapī. Pateicoties augstiem strāvas un sprieguma parametriem, spaile var tikt izmantota lielākas slodzes ķēdēs.

Plusi

Piemērota vara un alumīnija vadītājiem
Nominālā strāva līdz 160 A Cu un 145 A Al
Darba spriegums līdz 800 V AC/DC
Montējama uz standarta 35 mm DIN sliedes
Kompakts 17,5 mm plats korpuss
Izturīga pret plašu temperatūras diapazonu: -40...+85 °C
Piemērota sadales skapjiem, vadības skapjiem un ievada ķēdēm

Mīnusi

Aizsardzības pakāpe IP20, tāpēc tā jāuzstāda tikai piemērotā elektriskajā skapī vai aizsargātā korpusā
Nav piemērota tiešai montāžai ārā bez papildu aizsardzības

FAQ

Vai šī spaile ir piemērota alumīnija vadiem?

Jā, spaile ir piemērota alumīnija vadītājiem no 6 līdz 50 mm². Nominālā strāva, izmantojot Al vadītājus, ir līdz 145 A.

Vai var pieslēgt vara vadus?

Jā, var pieslēgt vara vadītājus no 2,5 līdz 50 mm². Izmantojot Cu vadītājus, nominālā strāva sasniedz līdz 160 A.

Kur tiek montēta šī jaudas sadales spaile?

Spaile tiek montēta uz standarta 35 mm DIN sliedes sadales skapī, elektriskajā skapī vai vadības skapī.

Vai šī spaile aizsargā pret īssavienojumu vai pārslodzi?

Nē. Tas nav automātiskais slēdzis vai drošinātājs. Spaile ir paredzēta vadu pieslēgšanai un jaudas sadalei. Ķēdes aizsardzībai jāizmanto piemēroti automātiskie slēdži, drošinātāji vai citas aizsardzības ierīces.
