Jaudas transformators | 2500kVA | 10kV/0,4kV | Yyn0 | TMX 250/10 | ONAN | IP54/IP00 | Elprom | 34211.00.06 | 153469

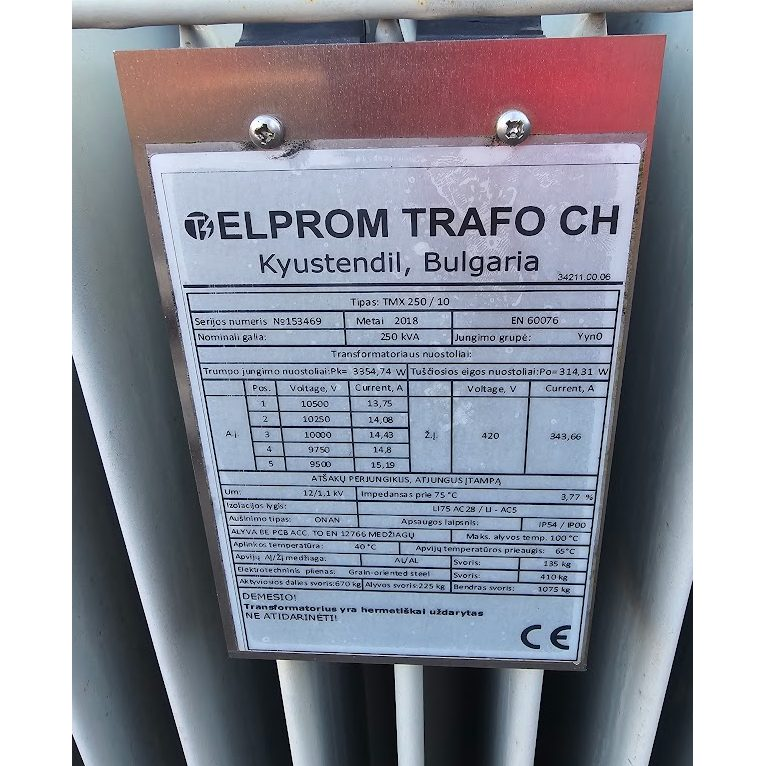

Tehniskās specifikācijas

Ražotājs: Elprom
Izcelsmes valsts: Bulgārija (Kyustendil)
Modelis: TMX 250/10
Ražošanas gads: 2018
Standarts: EN 60076

Elektriskie parametri:

Nominālā jauda: 250 kVA
Savienojuma grupa: Yyn0

Augstspriegums (AS):
10500 V – 13,75 A
10250 V – 14,8 A
10000 V – 14,43 A
9750 V – 14,8 A
9500 V – 15,19 A

Zemspriegums (ZS): 420 V – 343,66 A
Um: 12 / 1,1 kV
Impedance (pie 75°C): 3,77 %

Zudumi:

Īsslēguma zudumi (Pk): 3354,74 W
Tukšgaitas zudumi (Po): 314,31 W

Izolācija un dzesēšana:

Izolācijas līmenis: LI75 AC28 / LI – AC5
Dzesēšanas tips: ONAN (dabiskā eļļas un gaisa cirkulācija)
Eļļa: bez PCB (atbilst EN 12766)

Temperatūras parametri:

Maksimālā eļļas temperatūra: 100°C
Apkārtējās vides temperatūra: līdz +40°C
Tinumu temperatūras pieaugums: 65°C

Konstrukcija:

Tinumu materiāls: alumīnijs / alumīnijs (Al/Al)
Elektrotehniskais tērauds: orientēts graudu tērauds (grain oriented steel)
Aizsardzības klase: IP54 / IP00
Atzarojumu pārslēdzējs: iespējams tikai bez sprieguma

Svars:

Transformators: 135 kg
Aktīvā daļa: 670 kg
Eļļa: 225 kg
Kopējais svars: 1075 kg

Piezīme: transformators ir hermētiski noslēgts – neatvērt

Funkcijas

Efektīva sprieguma transformācija no 10 kV uz 0,4 kV
Stabila elektroapgāde industriāliem un komerciāliem objektiem
Regulējams spriegums ar atzarojumu pārslēdzēju (bez sprieguma)
Optimizēti enerģijas zudumi – zemākas ekspluatācijas izmaksas
Ilgmūžīga konstrukcija ar kvalitatīvu elektrotehnisko tēraudu
Droša darbība, pateicoties hermētiskai konstrukcijai

Izmantošana

Rūpniecībā: ražošanas uzņēmumos; elektroenerģijas sadales punktos; lielas jaudas iekārtu barošanai

Infrastruktūras projektos: komerciālajās ēkās; loģistikas centros; enerģētikas tīklos

Inženieriem: elektroapgādes tīklu projektēšanai; enerģijas sadales sistēmu optimizācijai; uzticamu transformatoru risinājumu ieviešanai

Elektromontieriem: transformatoru montāžai un pieslēgšanai; ekspluatācijas un apkopes darbiem; rekonstrukcijas projektiem

Plusi

Augsta kvalitāte atbilstoši EN 60076 standartam
Zemi tukšgaitas un slodzes zudumi
Hermētiska konstrukcija – minimāla apkope
Izturīgs pret temperatūras svārstībām
Uzticama ONAN dzesēšanas sistēma
Ilgmūžīgs, pateicoties kvalitatīviem materiāliem
Droša eļļa bez PCB

Mīnusi

Liels svars – nepieciešams speciāls transportēšanas un montāžas aprīkojums
Atzarojumu pārslēgšana tikai bez sprieguma
Nepieciešama atbilstoša ventilācija uzstādīšanas vietā
Neatverams (ierobežotas remonta iespējas uz vietas)
