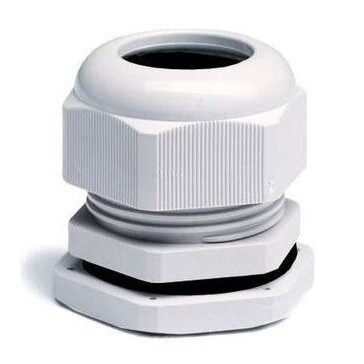

  • Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG11 | kabelim Ø5–10 mm | pelēks | IP67 | PG-11

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG11 | kabelim Ø5–10 mm | pelēks | IP67 | PG-11

    Kods: PG-11
    Jautāt
    Cena 0.22 € ar PVN
    ( 0.18 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Pelēks poliamīda kabeļa blīvslēgs ar PG11 vītni un spiedējuzgriezni. Noblīvē vienu apaļu kabeli ar ārējo Ø 5–10 mm – 3×1,5–3×2,5 mm² instalācijas kabeļi (orientieris – izšķir ārējais Ø). Aizsardzība IP67 (EN 60529), darba temperatūra −40…+85 °C.

  • Apraksts

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG11 | kabelim Ø5–10 mm | pelēks | IP67 | PG-11

    PG-11 ir pelēks PG11 kabeļa blīvslēgs no poliamīda. To ieskrūvē vītņotā PG11 atverē vai ievieto gludā Ø 18,6 mm atverē un no iekšpuses pievelk ar pretuzgriezni. Pievelkot uzgriezni, blīve apņem kabeļa apvalku un noslēdz spraugu starp kabeli un korpusu.

    Galvenā doma:
    PG11 ir darba izmērs vienfāzes instalācijas kabeļiem, ar kuriem baro kontaktligzdas, katlus, sildītājus un nelielas iekārtas. Plašais Ø5–10 mm diapazons ļauj ar to pašu blīvslēgu ievadīt gan plānāku 3×1,5 mm², gan biezāku 3×2,5 mm² kabeli, ja ārējais Ø iekļaujas robežās. Pelēkā krāsa saskan ar pelēkām plastmasas kārbām un sadalnēm, tāpēc ievads neizceļas.
    Vītne
    PG11
    Kabeļa Ø
    5–10 mm
    Aizsardzība
    IP67
    Temperatūra
    −40…+85 °C

    Darbības princips

    Montāža. Ar atslēgtu spriegumu korpusā sagatavo PG11 vītņotu vai Ø 18,6 mm atveri, ieskrūvē un pievelk blīvslēgu, tad izvelk kabeli caur atlaisto uzgriezni.

    Darbība. Griežot uzgriezni, blīve saspiežas ap kabeli – tā vienmērīgi piekļaujas Ø5–10 mm apvalkam un vienlaikus notur kabeli pret izraušanu.

    Rezultāts. Hermētisks IP67 ievads: putekļi neiekļūst, un īslaicīga iegremdēšana (EN 60529 tests – līdz 1 m dziļumam, 30 min) blīvējumu nebojā.

    Kāpēc PG-11 ir noderīgs?
    Mazāk izmēru noliktavā: Ø5–10 mm diapazons aptver lielāko daļu vienfāzes 3×1,5–3×2,5 mm² kabeļu, un 18,6 mm vītnes ārējais Ø atbilst standarta PG11 atverēm kārbās un nelielos sadalnēs.

    Tehniskās specifikācijas

    Preces veids Kabeļa blīvslēgs ar uzgriezni un blīvi
    Kods PG-11
    Vītne PG11 (DIN 40430)
    Vītnes ārējais Ø 18,6 mm
    Kabeļa ārējais Ø 5–10 mm
    Kabeļu skaits 1
    Konstrukcija korpuss ar vītni, spiedējuzgrieznis, blīve
    Aizsardzības pakāpe IP67 (EN 60529)
    Darba temperatūra −40…+85 °C
    Materiāls poliamīds
    Krāsa pelēks

    Galvenās funkcijas

    • IP67 blīvējums – aizsardzība pret putekļiem un īslaicīgu iegremdēšanu.
    • Kabeļa noturēšana – pievilkts uzgrieznis samazina vilkmi uz spailēm.
    • PG11 vītne – der standarta PG11 atverēm, vītnes ārējais Ø 18,6 mm.
    • Diapazons Ø5–10 mm – 3×1,5–3×2,5 mm² instalācijas kabeļi (orientieris – izšķir ārējais Ø).
    • Poliamīda korpuss – nekorodē, nevada strāvu, darbojas −40…+85 °C.
    • Pelēka krāsa – neizceļas uz pelēkām kārbām un sadalnēm.

    Kur tiek izmantots?

    • Āra un pagraba sadales kārbas ar vienfāzes kabeļiem
    • Elektrisko sildītāju, katlu un ūdens sildītāju pieslēguma vietas
    • Instalācija siltumnīcās, garāžās un saimniecības ēkās
    • Āra un mitru telpu instalācijas, kur nepieciešams IP67
    • Iekārtu korpusi, kuros kabeli ievada caur sieniņu
    • Remontdarbi, kad nomaina vecu, saplaisājušu ievadu
    • Pelēkas plastmasas sadales kārbas un sadalnes

    Izmantošana pēc vajadzības

    Elektriķim montētājam.
    Viens PG11 izmērs aptver gan 3×1,5, gan 3×2,5 mm² kabeļus – objektā mazāks risks, ka pietrūks vajadzīgā blīvslēga.
    Projektētājam.
    Specifikācijā pietiek norādīt PG11, kabeli Ø5–10 mm un IP67 – parametri ir skaidri, un IP68 alternatīvai 00834 (PG11, Ø5–10 mm) ir tā pati vītne.
    Ēkas pārvaldniekam.
    Pelēks ievads uz pelēkas kārbas izskatās kārtīgi, un IP67 samazina mitruma izraisītu bojājumu risku pagrabos un ārā.

    Praktiskais pielietojums

    Ja garāžā montējat virsapmetuma sadales kārbu, kurā ienāk 3×2,5 mm² kabelis kontaktligzdām un 3×1,5 mm² kabelis apgaismojumam, tad abiem ievadiem derēs tas pats PG11 blīvslēgs – ja abu kabeļu ārējais Ø ir 5–10 mm robežās. To pārbaudiet ar bīdmēru pirms atveru urbšanas.

    Priekšrocības

    • Precīzs diapazons Ø5–10 mm vienam PG11 izmēram
    • IP67 saskaņā ar EN 60529
    • Darba temperatūra −40…+85 °C – neapkurināmām telpām un āra iekārtām
    • Poliamīds – nerūsē, nevada strāvu
    • Pievilkts uzgrieznis vienlaikus noblīvē un notur kabeli
    • Pelēka krāsa – ievads neizceļas uz pelēkiem korpusiem

    Trūkumi / ierobežojumi

    • IP67, nevis IP68 – pastāvīgai iegremdēšanai izvēlieties IP68 00834 (PG11, Ø5–10 mm) vai ES-PG11.
    • Ierobežots diapazons: kabelim, kas plānāks par 5 mm, izvēlieties PG-09 / PG-09B (PG9, Ø4–8 mm); kabelim, kas biezāks par 10 mm, – PG-13.5B (PG13.5, Ø6–12 mm).
    • Viens blīvslēgs – viens apaļš kabelis; plakanam kabelim vai vairākiem vadiem nav piemērots.
    • Nav ugunsdrošības barjera – neaizstāj ugunsizturīgas kabeļu šķērsojuma vietas.

    Drošības un montāžas piezīmes

    • Darbus sadalnē vai kārbā veiciet tikai ar atslēgtu spriegumu un pēc tā neesamības pārbaudes.
    • Pēc urbšanas izņemiet no korpusa visas skaidas – tās var izraisīt īssavienojumu.
    • Urbiet atveri atbilstoši vītnes ārējam Ø 18,6 mm – pārāk lielā atverē hermētiskums netiek garantēts.
    • Pievelciet uzgriezni, līdz kabelis blīvē vairs nekustas; pārmērīga pievilkšana var sabojāt plastmasas vītni.
    • Ievadiet kabeli no apakšas vai ar pilienu cilpu, lai ūdens netecētu pa kabeli līdz blīvslēgam.

    Ātrais izvēles ceļvedis

    PG11 vītne (Ø 18,6 mm)
    Kabelis Ø5–10 mm
    IP67, −40…+85 °C
    Pelēks, poliamīds
    Piemērots, ja nepieciešams:
    • ar vienu izmēru ievadīt 3×1,5 un 3×2,5 mm² kabeļus (Ø5–10 mm)
    • lai ievads saskanētu ar pelēku kārbu vai sadalni
    • aizsargāt ievadu no lietus, putekļiem un šļakatām
    Pirms lietošanas pārbaudiet:
    • Kabeļa ārējo Ø ar bīdmēru – tam jābūt 5–10 mm.
    • Atveres veidu: vītņota PG11 vai gluda Ø 18,6 mm atvere (tad vajadzīgs pretuzgrieznis).
    • Vai ievads būs tiešos saules staros – UV izturība mūsu datos nav norādīta.
    Svarīgs atgādinājums: Blīvslēgs noblīvē un notur vienu kabeli, bet nav ugunsdrošības barjera un neaizstāj IP68 blīvslēgu, ja ievads pastāvīgi atrodas zem ūdens.

    BUJ

    Kāda biezuma kabelim der PG-11?
    Kabelim ar ārējo Ø 5–10 mm – mēriet apvalku, nevis dzīslu šķērsgriezumu mm².
    Vai PG11 der 5×1,5 mm² kabelim?
    Tikai tad, ja tā ārējais Ø nepārsniedz 10 mm; piecdzīslu kabeļi parasti ir biezāki – tad izvēlieties PG-13.5B.
    Vai PG-11 der pastāvīgam darbam zem ūdens?
    Nē – IP67 paredzēts īslaicīgai iegremdēšanai; pastāvīgai izvēlieties IP68 00834 (PG11, Ø5–10 mm).
    Kāda atvere vajadzīga PG11 blīvslēgam?
    Vītņota PG11 atvere vai gluda atvere atbilstoši vītnes ārējam Ø 18,6 mm ar pretuzgriezni no iekšpuses.
    Ar ko PG-11 atšķiras no PG-11B?
    Tikai ar krāsu: PG-11 ir pelēks, PG-11B – melns; vītne, diapazons, IP67 un darba temperatūra ir vienādi.
    Vai caur vienu blīvslēgu var ievadīt divus vadus?
    Nē – blīve noslēdzas tikai ap vienu apaļu kabeli; katram kabelim izmantojiet atsevišķu blīvslēgu.

    PG-11 – PG11 kabeļa blīvslēgs Ø5–10 mm, pelēks, IP67

    Pelēks poliamīda PG11 kabeļa blīvslēgs PG-11 vienam kabelim Ø5–10 mm: 3×1,5–3×2,5 mm² instalācijas kabeļi (orientieris – izšķir ārējais Ø). IP67, −40…+85 °C, kārbām, sadalnēm un iekārtu korpusiem.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
