  • Jauns   Kabeļa blīvslēgs ar uzgriezni un blīvi | PG25 | kabelim Ø16–21 mm | pelēks | IP68 | 4772124000889

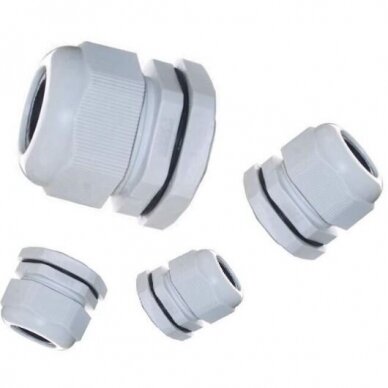

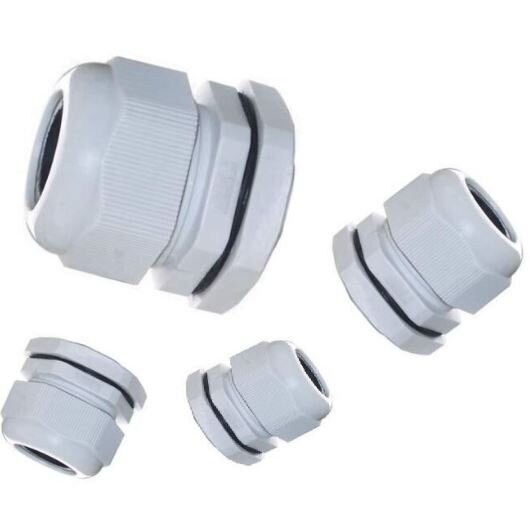

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG25 | kabelim Ø16–21 mm | pelēks | IP68 | 4772124000889

    Kods: 00889
    Svītrkodu: 4772124000889
    Jautāt
    Cena 0.62 € ar PVN
    ( 0.51 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Plastmasas PG25 kabeļa blīvslēgs ar stiprinājuma uzgriezni un blīvi Ø16–21 mm apaļu kabeļu ievadīšanai sadalnēs un sadales kārbās. Pareizi uzstādīts nodrošina IP68 hermētiskumu.

  • Apraksts

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG25 | kabelim Ø16–21 mm | pelēks | IP68 | 4772124000889

    PG25 kabeļa blīvslēgs paredzēts hermētiskai apaļa Ø16–21 mm kabeļa ievadīšanai elektrosadalnē, sadales vai savienojumu kārbā. Komplektā ir stiprinājuma uzgrieznis un blīve, tāpēc atvere tiek noblīvēta divos veidos: ap kabeli un starp blīvslēgu un korpusa sienu.

    Galvenā doma:
    Kabeļa ievads ir jebkuras sadalnes vājākā vieta: caur neblīvētu atveri iekļūst mitrums, putekļi un kondensāts, bet kabelis laika gaitā sāk kustēties un berzēties pret atveres malu. Pareizi pēc kabeļa diametra izvēlēts un pievilkts blīvslēgs saglabā korpusa IP klasi un mehāniski notur kabeli.
    Vītnes izmērs
    PG25
    Kabeļa diametrs
    Ø16–21 mm
    Hermētiskums
    IP68 (pareizi uzstādot)
    Komplektācija
    blīvslēgs + uzgrieznis + blīve

    Darbības princips

    Blīvslēgu ievieto izurbtā atverē korpusa sienā. No ārpuses zem tā malas novieto blīvi, bet no iekšpuses uzskrūvē stiprinājuma uzgriezni. Tā blīvslēgs tiek cieši piespiests pie sienas un atvere tiek noblīvēta.

    Kabeli izvelk caur blīvslēgu, tad pievelk tā galviņu. Iekšējais blīvējuma ieliktnis vienmērīgi aptver kabeļa apvalku, aizpilda spraugu un notur kabeli, lai tas nekustētos atverē.

    Rezultāts: hermētisks, kārtīgs kabeļa ievads, kas saglabā korpusa aizsardzības klasi un neļauj mitrumam iekļūt sadalnē.

    Kāpēc izvēlēties PG25 blīvslēgu?
    Tas aptver Ø16–21 mm diapazonu. Tas paredzēts resnākiem barošanas un ievadkabeļiem, kas baro sadalnes un jaudīgākas iekārtas. Faktisko kabeļa ārējo diametru vienmēr pārbaudiet pēc kabeļa ražotāja datiem.

    Tehniskās specifikācijas

    Preces veids Plastmasas kabeļa blīvslēgs ar uzgriezni un blīvi
    Preces kods 00889
    Svītrkods (EAN) 4772124000889
    Vītne PG25
    Vītnes ārējais diametrs Nestandarta PG izmērs (nav DIN 40430) – mēriet ar bīdmēru
    Blīvējamā kabeļa diametrs 16–21 mm
    Aizsardzības klase IP68 (ja kabeļa diametrs atbilst diapazonam un blīvslēgs ir pareizi pievilkts)
    Korpusa materiāls Plastmasa
    Krāsa Pelēka
    Komplektācija Blīvslēgs ar pievelkamu galviņu un blīvējuma ieliktni, stiprinājuma uzgrieznis, blīve
    Kabeļa veids Apaļš, viens kabelis vienā blīvslēgā
    Montāža Izurbtā atverē korpusa sienā, nostiprina ar uzgriezni no iekšpuses

    Galvenās funkcijas

    • Noblīvē kabeļa ievadu – mitrums un putekļi neiekļūst sadalnē vai kārbā.
    • Noblīvē pašu atveri – blīve starp blīvslēgu un sienu aizver ceļu ūdenim ap vītni.
    • Notur kabeli – pievilktais ieliktnis neļauj kabelim kustēties un berzēties pret atveres malu.
    • Saglabā korpusa IP klasi – kabeļa ievads nesamazina hermētiskas kārbas blīvumu.
    • Ātra montāža – nav vajadzīga līme vai hermētiķis, pietiek izurbt atveri un pievilkt.
    • Izjaucams – mainot vai pārslēdzot kabeli, blīvslēgu var atskrūvēt un atkal pievilkt.

    Kur izmanto?

    • Plastmasas un metāla elektrosadalnes
    • Hermētiskas āra savienojumu un sadales kārbas
    • Automātikas un vadības sadalnes
    • Ievada un barošanas kabeļi sadalnēs
    • Āra apgaismojuma un prožektoru barošanas kārbas
    • Lauksaimniecības, noliktavu un ražošanas telpas ar putekļiem vai mitrumu
    • Saules elektrostaciju AC puses savienojumu kārbas

    Izmantošana pēc vajadzības

    Elektriķim montētājam.
    Kārtīgs, ātri uzstādāms kabeļa ievads, kas pasargā sadalni no mitruma un neprasa hermētiķi.
    Sadalņu montētājam.
    Vienādi, standartizēti ievadi visiem viena diametra kabeļiem. Tas vienkāršo komplektēšanu un tāmi.
    Lauku mājas vai saimniecības īpašniekam.
    Āra kārba vai kūts sadalne paliek sausa, samazinās korozijas un noplūdes strāvas slēdža nostrādes risks.

    Praktiskais pielietojums

    Ja sadalnē jāievada barošanas kabelis ar ārējo diametru aptuveni 19 mm, PG25 blīvslēgs ir pareizā izvēle. Izurbjat atveri pēc vītnes diametra, ievietojat blīvslēgu ar blīvi, no iekšpuses uzskrūvējat uzgriezni, izvelkat kabeli un pievelkat galviņu. Ievads ir hermētisks, kabelis nekustas.

    Priekšrocības

    • IP68 hermētiskums pareizi uzstādot
    • Uzgrieznis un blīve jau komplektā
    • Diapazons 16–21 mm
    • Kabelis tiek mehāniski noturēts
    • Uzstāda bez līmes un hermētiķa
    • Pelēkā krāsa der lielākajai daļai sadalņu

    Trūkumi / ierobežojumi

    • PG25 nav DIN 40430 standarta izmērs, tāpēc atvere jāurbj pēc faktiskā vītnes diametra
    • Ārpus 16–21 mm robežām hermētiskums netiek nodrošināts – plānākam kabelim izvēlieties PG21 (13–18 mm, kods 4772124000872), resnākam – PG29 (18–25 mm, kods 4772124000896)
    • Nav piemērots plakaniem kabeļiem un vairākiem kabeļiem caur vienu atveri
    • Plastmasas: nav piemērots EMC ekranēšanai un sprādzienbīstamām (ATEX) zonām

    Drošības un montāžas piezīmes

    • Pirms urbšanas izmēriet blīvslēga vītni ar bīdmēru. PG25 nav DIN 40430 izmērs, tāpēc atveri urbiet pēc faktiskā vītnes diametra.
    • Izmēriet kabeļa ārējo diametru. IP68 tiek nodrošināts tikai tad, ja tas ir 16–21 mm robežās.
    • Blīvi novietojiet korpusa ārpusē, zem blīvslēga malas.
    • Galviņu pievelciet stingri, bet nepārvelciet: pārvilkts plastmasas korpuss var ieplaisāt.
    • Neizmantotās atveres neatstājiet vaļā. Aizveriet tās ar aizbāžņiem.
    • Darbus ar sadalnēm zem sprieguma veic kvalificēts elektriķis, atslēdzot un pārbaudot sprieguma neesamību.

    Ātrs izvēles ceļvedis

    PG25
    Ø16–21 mm
    IP68
    Uzgrieznis + blīve
    Piemērots, ja nepieciešams:
    • hermētiski ievadīt 16–21 mm kabeli sadalnē vai kārbā;
    • saglabāt hermētiska korpusa IP klasi;
    • noturēt kabeli un pasargāt to no berzes pret atveres malu.
    Pārbaudiet pirms lietošanas:
    • kabeļa ārējo diametru;
    • blīvslēga vītnes diametru un atveres izmēru;
    • korpusa sienas biezumu (lai uzgrieznis satvertu pietiekami daudz vītnes).
    Svarīgs atgādinājums: blīvslēgs noblīvē kabeļa ievadu, bet neaizstāj korpusu ar atbilstošu IP klasi un nenodrošina EMC ekranēšanu.

    BUJ

    Kāda biezuma kabelim der PG25 blīvslēgs?
    Apaļam kabelim ar ārējo diametru 16–21 mm.
    Vai uzgrieznis un blīve ir komplektā?
    Jā, blīvslēgs tiek piegādāts ar stiprinājuma uzgriezni un blīvi.
    Kāda izmēra atveri urbt?
    Urbiet atveri pēc izmērītā blīvslēga vītnes diametra, jo PG25 nav DIN 40430 standarta izmērs.
    Vai blīvslēgu var izmantot ārā?
    Jā, IP68 klase ļauj to izmantot āra kārbās, ja kabeļa diametrs atbilst diapazonam un galviņa ir pareizi pievilkta.
    Vai caur vienu blīvslēgu var ievadīt divus kabeļus?
    Nē, blīvslēgs paredzēts vienam apaļam kabelim, citādi hermētiskums netiek nodrošināts.
    Ko izvēlēties, ja kabelis neietilpst 16–21 mm diapazonā?
    Plānākam kabelim izvēlieties PG21 (13–18 mm, kods 4772124000872), resnākam – PG29 (18–25 mm, kods 4772124000896).

    Kabeļa blīvslēgs ar uzgriezni un blīvi | PG25 | Ø16–21 mm | IP68

    Pelēks plastmasas PG25 kabeļa blīvslēgs ar stiprinājuma uzgriezni un blīvi Ø16–21 mm apaļu kabeļu hermētiskai ievadīšanai elektrosadalnēs, sadales un savienojumu kārbās. Pareizi uzstādīts nodrošina IP68 hermētiskumu un notur kabeli.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
