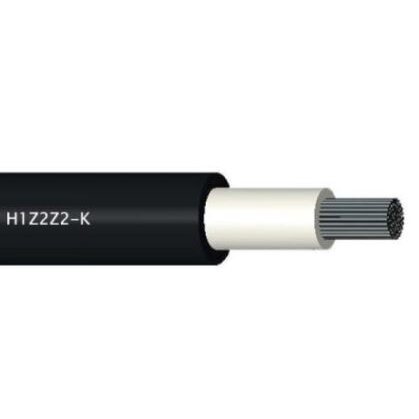

  • Saules paneļu kabelis | H1Z2Z2-K | 1x4 mm² | melns | 1,5 kV DC | EN 50618 | Dca | IEMMEQU HAR

    Kods: H1Z2Z2K

    Vads ir paredzēts fotovoltaisko (saules enerģijas) sistēmu pievienošanai un saules moduļu savienošanai savā starpā. Šim vadam ir lieliska izturība pret ultravioletajiem (UV) stariem, ozonu, atmosfēras ietekmi un temperatūras svārstībām. Izturīgs un elastīgs viena dzīslas vara vads ar dubulto izolāciju nodrošina ilgu kalpošanas laiku un drošu lietošanu pat vissarežģītākajos āra apstākļos. Piemērots montāžai gan iekštelpās, gan ārpusē.

  • Saules paneļu kabelis | H1Z2Z2-K | 1x4 mm² | melns | 1,5 kV DC | EN 50618 | Dca | IEMMEQU HAR

    Vienas dzīslas 4 mm² saules paneļu kabelis H1Z2Z2-K melnā apvalkā – standarta izvēle fotoelektrostacijas DC pusei: moduļu savienošanai virknēs (stringos) un virkņu pieslēgšanai invertoram. Kabelis ražots atbilstoši EN 50618, marķēts ar IMQ (IEMMEQU) un HAR zīmēm, CPR ugunsreakcijas klase – Dca.

    Galvenā doma:
    4 mm² ir visbiežāk izmantotais šķērsgriezums mājsaimniecību un komerciālajās saules elektrostacijās: tas atbilst tipisku moduļu strāvai un der lielākajai daļai MC4 savienotāju un invertoru DC spaiļu. Sertificēts atbilstoši EN 50618 un marķēts ar HAR – tas ir svarīgi, kad objektu pieņem tīkla operators vai apdrošinātājs.
    Šķērsgriezums
    1x4 mm², alvots Cu, 5. klase
    Nominālais spriegums
    1,5/1,5 kV DC (maks. 1,8 kV DC)
    Pieļaujamā strāva
    55 A – viens kabelis gaisā, 60 °C vidē
    Standarts
    EN 50618 · CPR Dca · HAR

    Darbības princips

    Kabeli ieklāj no saules moduļu savienotājiem (parasti MC4 tipa) līdz savienojumu kārbai vai invertora DC ieejai. Konstrukcija: daudzdzīslu 5. klases alvota vara vadītājs, šķērssaistīta bezhalogēnu izolācija un tāda paša materiāla ārējais apvalks – dubulta izolācija.

    Šķērssaistītā izolācija ļauj darboties -40…+90 °C apkārtējās vides temperatūrā un līdz +120 °C vadītāja temperatūrā, tāpēc kabelis piemērots ieklāšanai zem moduļiem uz jumta, kur vasarā temperatūra krietni pārsniedz parasto instalācijas kabeļu robežas.

    Rezultāts – uzticama DC līnija, izturīga pret UV, ozonu un laikapstākļiem. Mehānisko aizsardzību (caurule, kanāls) izvēlas atbilstoši konkrētajai trasei.

    Kāpēc izvēlēties H1Z2Z2-K 1x4 mm²?
    Tas ir universāls PV kabelis ar apliecinātu atbilstību: EN 50618, HAR un CPR klase Dca. Ar to savieno moduļus un ved virkni līdz invertoram nelielā attālumā; garākām līnijām izvēlieties 6 mm² šķērsgriezumu.

    Tehniskās specifikācijas

    Preces veids Saules paneļu (PV) kabelis, vienas dzīslas
    Tips pēc standarta H1Z2Z2-K
    Preces kods H1Z2Z2K
    Šķērsgriezums 1x4 mm²
    Vadītājs Alvots varš, daudzdzīslu, 5. klase (IEC 60228)
    Vadītāja pretestība 20 °C ≤ 5,09 Ω/km
    Nominālais spriegums AC 1,0/1,0 kV; DC 1,5/1,5 kV
    Maks. darba spriegums 1,8 kV DC
    Pārbaudes spriegums AC 6,5 kV
    Pieļaujamā strāva (vide 60 °C, EN 50618) 55 A – viens kabelis gaisā; 52 A – viens kabelis uz virsmas; 44 A – divi saskarē esoši kabeļi uz virsmas
    Darba temperatūra Vide -40…+90 °C; vadītājs līdz +120 °C
    Īsslēguma temperatūra 250 °C, 5 s
    Izolācija un apvalks Šķērssaistīts bezhalogēnu elastomērs, dubulta izolācija
    Izturība UV, ozons, laikapstākļi (pēc EN 50618)
    Degamība Neizplata degšanu (EN 60332-1-2); CPR klase Dca
    Apvalka krāsa Melna
    Marķējums IEMMEQU (IMQ), HAR
    Standarts EN 50618

    Galvenās funkcijas

    • Dubulta šķērssaistīta izolācija – mazāks izolācijas bojājumu un zemesslēgumu risks DC ķēdē.
    • 1,5 kV DC nominālais spriegums – piemērots arī 1500 V DC sistēmu virknēm, ne tikai sadzīves 600–1000 V invertoriem.
    • Alvots daudzdzīslu varš – elastīga ieklāšana un stabils kontakts presējamos MC4 savienotājos.
    • 4 mm² šķērsgriezums – atbilst lielākās daļas MC4 savienotāju un invertoru DC spaiļu diapazonam.
    • UV un ozona izturība – piemērots atklātai āra trasei zem moduļiem un uz konstrukcijām.
    • HAR marķējums un CPR klase Dca – dokumentēta atbilstība objekta pieņemšanai un ieklāšanai ēkās.

    Kur izmanto?

    • Saules elektrostacijas uz dzīvojamo māju jumtiem
    • Jumta stacijas uz komerciālām ēkām
    • Moduļu savienošana virknēs
    • DC līnijas līdz invertoram nelielā attālumā
    • Hibrīdinvertoru PV ieejas
    • Uz zemes izvietotas stacijas – virkņu savienojumi
    • Esošo staciju remonts un paplašināšana
    • Autonomas saules sistēmas lauku mājām

    Izmantošana pēc vajadzības

    PV montētājam.
    Standarta 4 mm² kabelis ar EN 50618, HAR un CPR Dca marķējumu – der lielākajai daļai mājsaimniecību objektu bez papildu saskaņošanas.
    Projektētājam.
    Skaidri pieļaujamās strāvas (55 / 52 / 44 A) un pretestības (≤ 5,09 Ω/km) dati sprieguma krituma aprēķiniem.
    Mājas īpašniekam.
    Stacijas remontam vai paplašināšanai – tas pats kabeļa tips, ar kuru uzstādīta lielākā daļa mājsaimniecību staciju.

    Praktisks pielietojums

    Ja invertors uzstādīts bēniņos, bet virknes gali uz jumta atrodas 20 m attālumā, ķēdē būs aptuveni 40 m kabeļa (pluss un mīnuss). Pie 10 A strāvas un 20 °C vadītāja temperatūras sprieguma kritums 4 mm² kabelī būs aptuveni 2,0 V – pie 400 V virknes sprieguma tas ir ~0,5 %. Ja attālums ir daudz lielāks, vērts aprēķināt 6 mm² variantu.

    Priekšrocības

    • Atbilst EN 50618, marķēts ar HAR un IMQ
    • 1,5 kV DC nominālais, 1,8 kV DC maksimālais spriegums
    • Dubulta šķērssaistīta izolācija
    • Der lielākajai daļai MC4 savienotāju un invertoru
    • Izturīgs pret UV un ozonu, darba temperatūra -40…+90 °C
    • Bezhalogēnu, deklarēta CPR klase Dca

    Trūkumi / ierobežojumi

    • Paredzēts PV stacijas DC pusei; AC pusei izvēlas instalācijas kabeli atbilstoši projektam
    • Garās līnijās sprieguma kritums lielāks nekā 6 mm² kabelī
    • MC4 savienotājiem jābūt paredzētiem 4 mm² un šī kabeļa ārējam diametram
    • Bez bruņojuma – nav piemērots tiešai ieguldīšanai zemē bez aizsargcaurules

    Drošības un montāžas piezīmes

    • Gaismā moduļi vienmēr ģenerē DC spriegumu – savienojumus veiciet ar atvienotu DC slēdzi un nesavienotiem virknes galiem.
    • MC4 savienotājus presējiet tikai ar tam paredzētu instrumentu; savienojiet viena ražotāja un tipa savienotāju pārus.
    • Ievērojiet ražotāja norādīto minimālo lieces rādiusu, nelieciet kabeli tieši pie savienotāja.
    • Stipriniet ar UV izturīgām skavām, izvairieties no asām konstrukciju malām un kabeļa šūpošanās vējā.
    • Marķējiet plusa un mīnusa dzīslas, lai nesajauktu polaritāti.
    • Uzstādīšana – atbilstoši HD 60364-7-712 un projektam.

    Ātrais izvēles ceļvedis

    H1Z2Z2-K
    1x4 mm²
    1,5 kV DC
    55 A gaisā (60 °C)
    -40…+90 °C
    EN 50618 · Dca
    Piemērots, ja nepieciešams:
    • moduļu savienošana virknēs
    • DC līnijas līdz invertoram nelielā attālumā
    • kabelis atklātai āra trasei zem moduļiem
    • EN 50618 / HAR marķēts kabelis objekta pieņemšanai
    Pārbaudiet pirms lietošanas:
    • vai MC4 savienotāji un invertora DC spailes paredzētas 4 mm²
    • sprieguma kritumu, ja līnija ir gara
    • pieļaujamo strāvu ar samazināšanas koeficientiem, ja kabeļi grupēti
    Svarīgs atgādinājums: kabelis neaizstāj DC aizsardzību – virkņu drošinātāji, DC slēdzis un pārsprieguma aizsardzība tiek izvēlēti atbilstoši projektam.

    BUJ

    Vai piemērots MC4 savienotājiem?
    Jā, ja savienotājs paredzēts 4 mm² šķērsgriezumam un šī kabeļa ārējam diametram.
    Kad izvēlēties 6 mm², nevis 4 mm²?
    Ja DC līnija ir gara vai strāva liela un 4 mm² kabeļa sprieguma kritums pārsniedz projektā noteikto robežu.
    Vai var ieklāt ārā bez caurules?
    Jā, kabelis ir izturīgs pret UV un ozonu pēc EN 50618, taču tur, kur iespējami mehāniski bojājumi, nepieciešama aizsardzība.
    Vai var ieguldīt zemē?
    Tikai aizsargcaurulē – kabelim nav bruņojuma.
    Kāda ir pieļaujamā strāva?
    Pēc EN 50618 – 55 A vienam kabelim gaisā pie 60 °C vides temperatūras; grupējot tā samazinās.
    Ko nozīmē IEMMEQU, HAR un Dca?
    IEMMEQU – IMQ sertifikācijas zīme, HAR – harmonizēta kabeļa zīme, Dca – CPR ugunsreakcijas klase.

    Saules paneļu kabelis | H1Z2Z2-K | 1x4 mm² | melns | 1,5 kV DC | EN 50618 | Dca | IEMMEQU HAR

    H1Z2Z2-K 1x4 mm² melns saules paneļu kabelis atbilstoši EN 50618 – 1,5 kV DC, dubulta šķērssaistīta bezhalogēnu izolācija, alvots varš, 55 A gaisā un CPR klase Dca. Standarta izvēle mājsaimniecību un komerciālo saules elektrostaciju DC savienojumiem.

    Publicēts: 2026-11-17 · Dati pārbaudīti atbilstoši EN 50618 prasībām un H1Z2Z2-K 1x4 mm² ražotāju datu lapām: 2026-11-17

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
