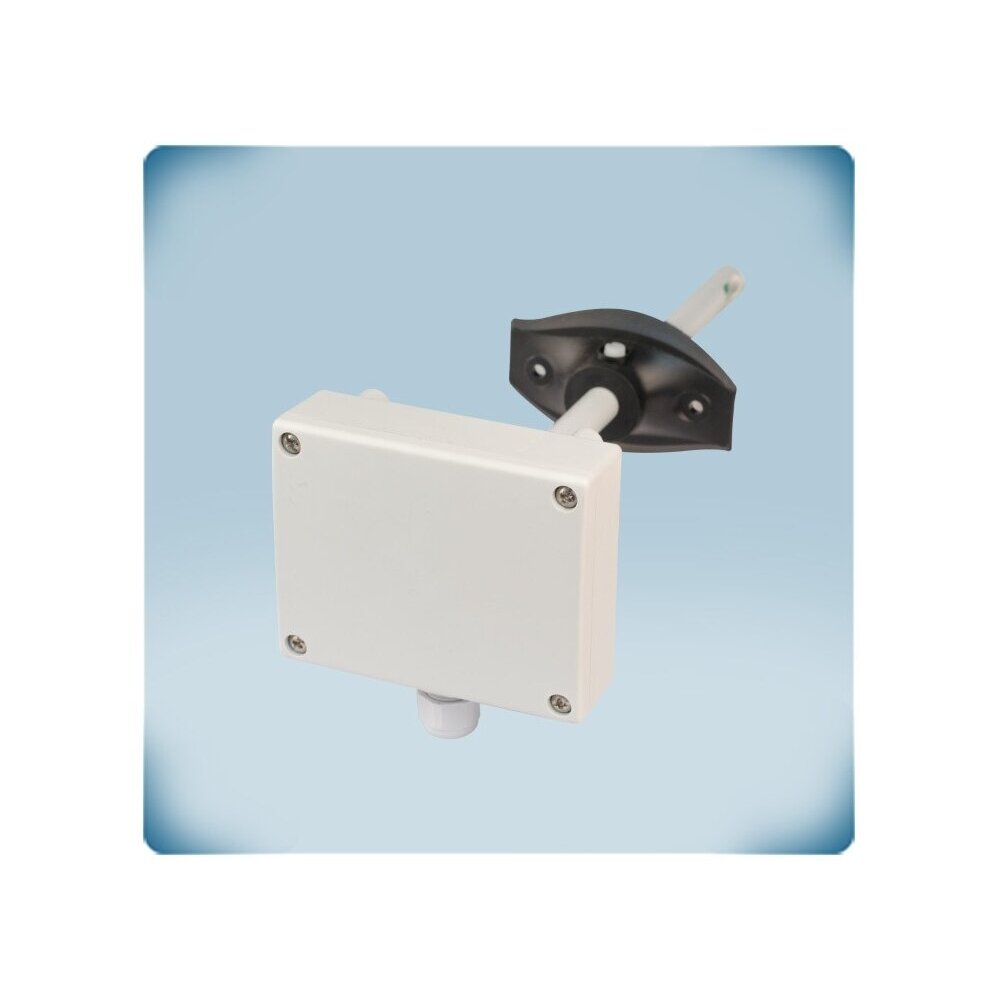

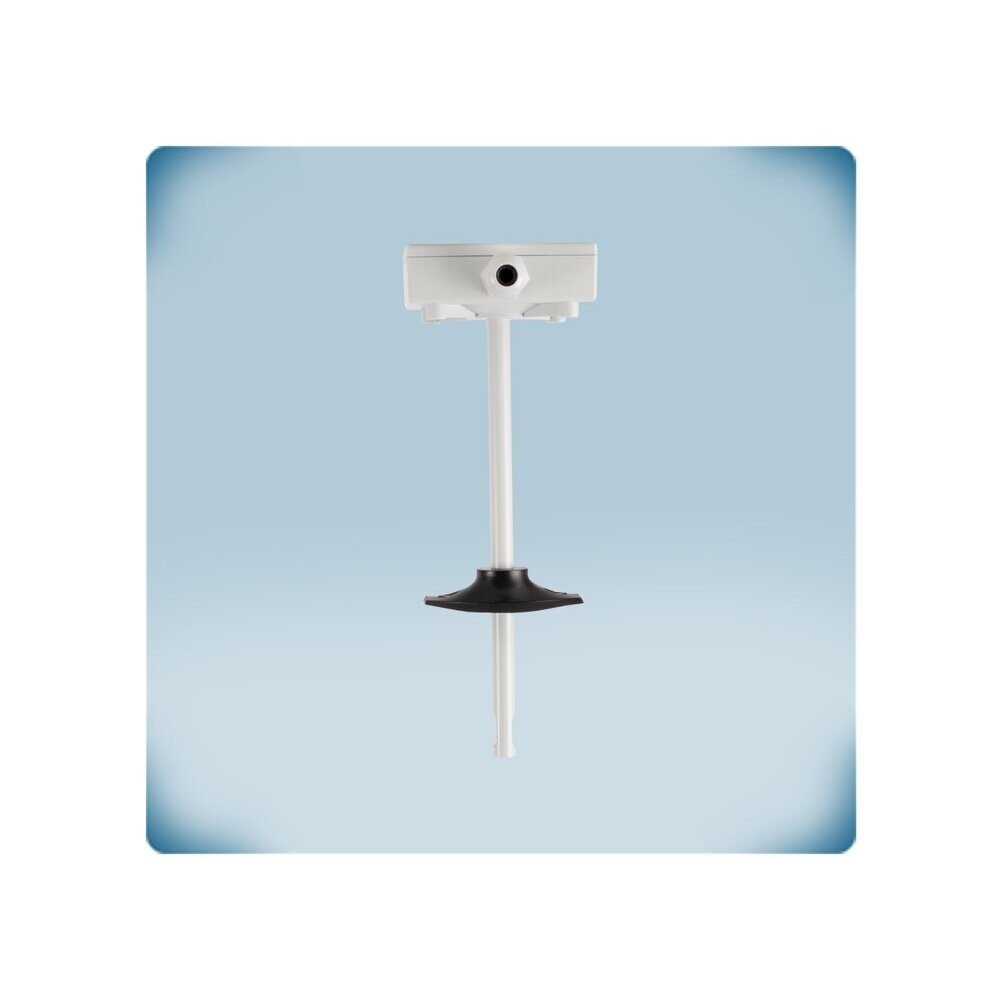

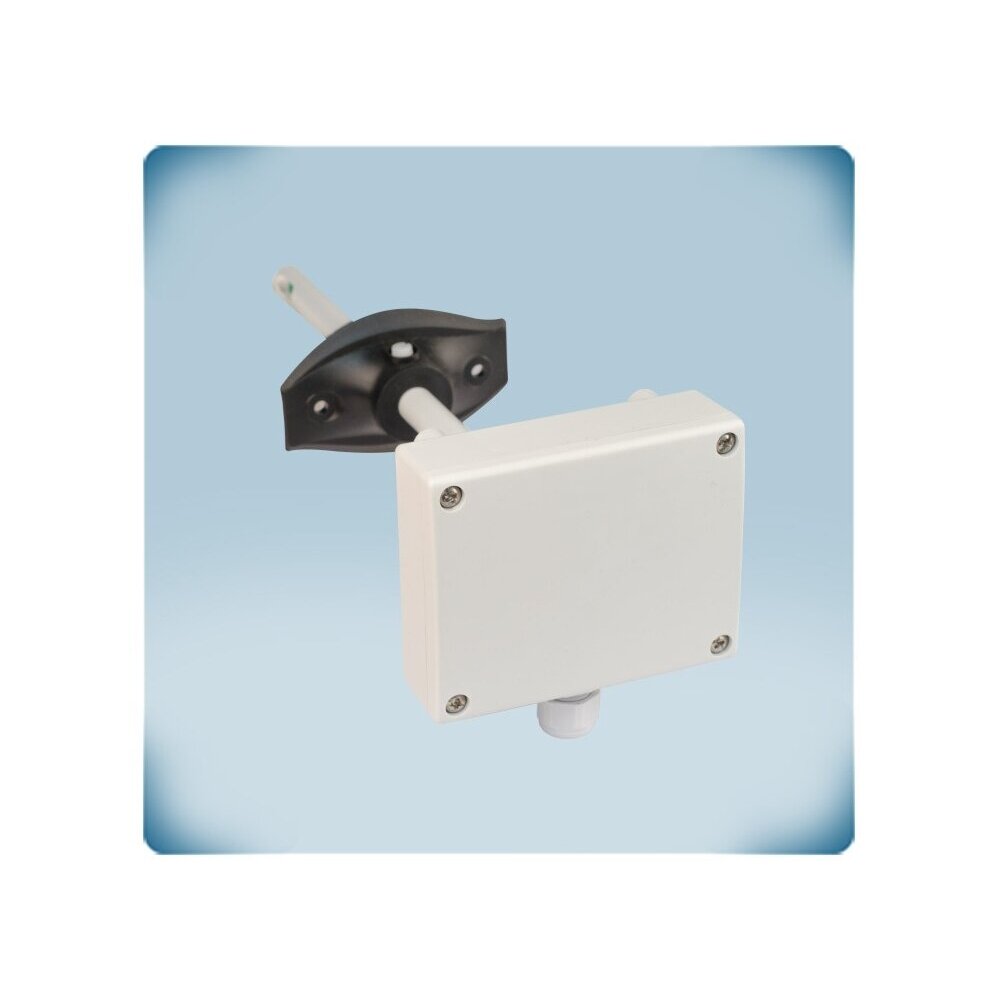

    Kanāla CO2 sensors | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | 3×0-10VDC/4-20mA/PWM | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG3-4

    Kods: DSCDG3-4
    Jautāt
    Cena 313.04 € ar PVN
    ( 258.71 € bez PVN )
    488.34 € Ietaupījums 175.30 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Kanāla CO2 sensors | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | 3×0-10VDC/4-20mA/PWM | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG3-4

    DSCDG3-4 – Sentera Controls kanāla CO2 sensors, kas kanālā mēra CO2 koncentrāciju (0–2000 ppm), temperatūru (-30…+70 °C) un relatīvo mitrumu (0–100 % rH) un kuram ir trīs analogās izejas (0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA vai PWM) un Modbus RTU. Barošana – 24 VDC vai 24 VAC ±10 %.

    Galvenā doma:
    Trīs gaisa kvalitātes rādītāji – trīs atsevišķi signāli: kontrolieris vai BMS saņem CO2, temperatūru un mitrumu atsevišķi un pats izlemj, kā vadīt ventilāciju, apkuri vai mitrināšanu. Viena ierīce trīs devēju vietā.
    CO2 diapazons
    0–2000 ppm
    Izeja
    3 × analogās + Modbus RTU
    Barošana
    24 VDC vai 24 VAC ±10 %
    Aizsardzība
    korpuss IP54, zonde IP20

    Darbības princips

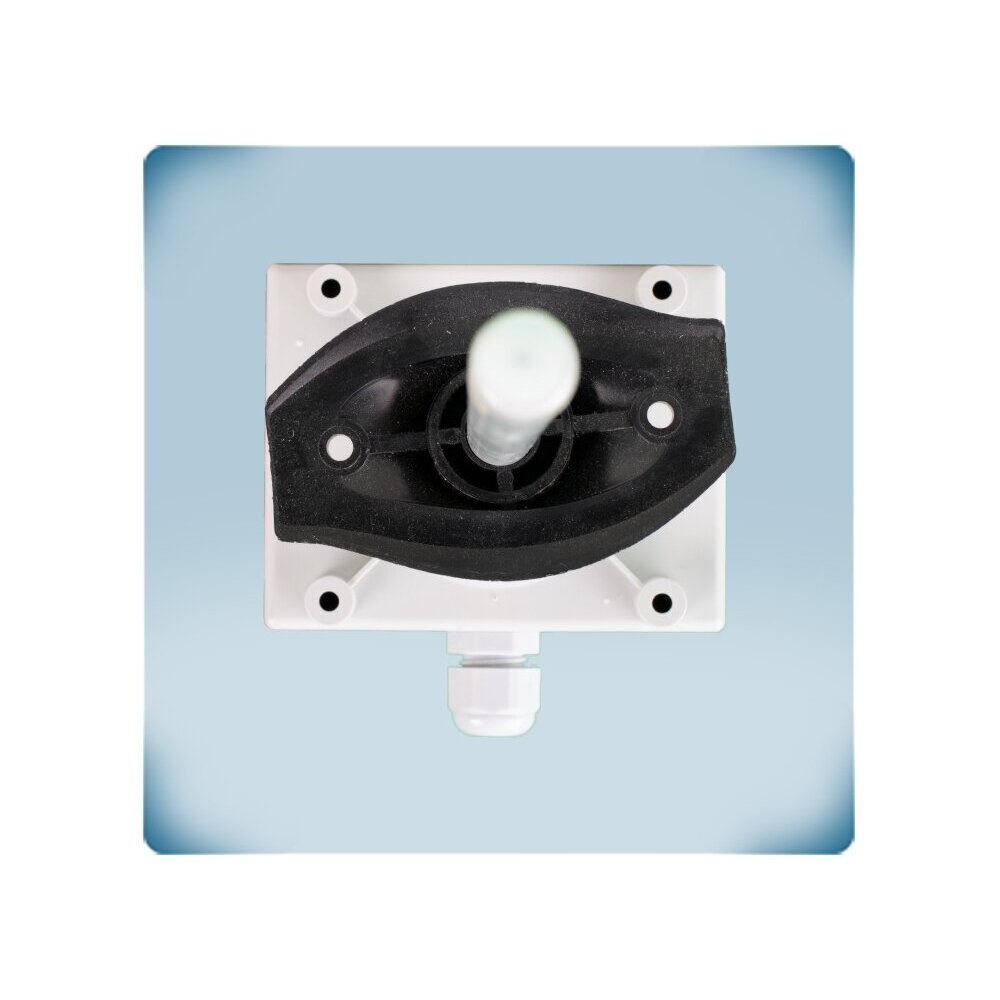

    Ierīce tiek montēta uz gaisa vada, zonde tiek ievietota gaisa plūsmā (ieteicams ne mazāk kā 1 m/s); barošana 24 VDC vai 24 VAC un Modbus RTU tiek pieslēgti ar Cat5 vai EIB kabeli (vadi ≥ 0,5 mm²), bet analogās izejas AO1–AO3 – katra ar savu GND.

    NDIR (nedispersīvās infrasarkanās staru) CO2 sensors ar ABC automātisko paškalibrāciju – lai tā darbotos, CO2 vismaz reizi 7 dienās jānokrītas līdz ~400 ppm (āra gaisa līmenim) – kopā ar temperatūras un mitruma sensoru mēra gaisa vada gaisu. Trīs analogās izejas ir konfigurējamas – 0-10, 2-10 vai 0-5 VDC (≥ 1 kΩ), 0-20 vai 4-20 mA (≤ 500 Ω), PWM push-pull 12 VDC vai atvērtā kolektora (1 kHz), bet vienlaikus darbojas Modbus RTU ar trauksmes robežām temperatūrai, mitrumam, rasas punkta starpībai un CO2.

    Rezultāts – kontrolieris vai BMS saņem CO2, temperatūru un mitrumu gan analogajos signālos, gan ar digitāliem sakariem, tāpēc ventilācija tiek vadīta atbilstoši reālajam cilvēku skaitam, samazinot apkures / dzesēšanas zudumus un ventilatoru enerģijas patēriņu.

    Ar ko noderīgs DSCDG3-4?
    Trīs konfigurējamas analogās izejas un Modbus RTU vienā – der gan klasiskajiem kontrolieriem, gan BMS.

    Tehniskās specifikācijas

    Preces tips Kanāla CO2 sensors
    Ražotājs / kods Sentera Controls / DSCDG3-4
    Mērāmie lielumi CO2, temperatūra, relatīvais mitrums; rasas punkta starpība (trauksmēm)
    CO2 diapazons 0–2000 ppm
    Temperatūras diapazons -30…+70 °C
    Mitruma diapazons 0–100 % rH, bez kondensācijas
    Precizitāte CO2 ±(30 ppm + 3 %); ±0,4 °C; ±2,5 % rH
    CO2 sensors NDIR, ABC automātiskā paškalibrēšana (izslēdzama caur HR58)
    Izejas 3 × 0-10 / 2-10 / 0-5 VDC (≥ 1 kΩ), 0-20 / 4-20 mA (≤ 500 Ω), PWM push-pull 12 VDC vai atvērtais kolektors (1 kHz)
    Sakari Modbus RTU (RS485); programmatūras atjaunināšana, izmantojot Modbus RTU
    Barošanas spriegums 24 VDC vai 24 VAC ±10 %
    Maks. strāva (Imax) 80 mA
    Aizsardzība Barošanas pārspriegumaizsardzība (līdz 65 VDC)

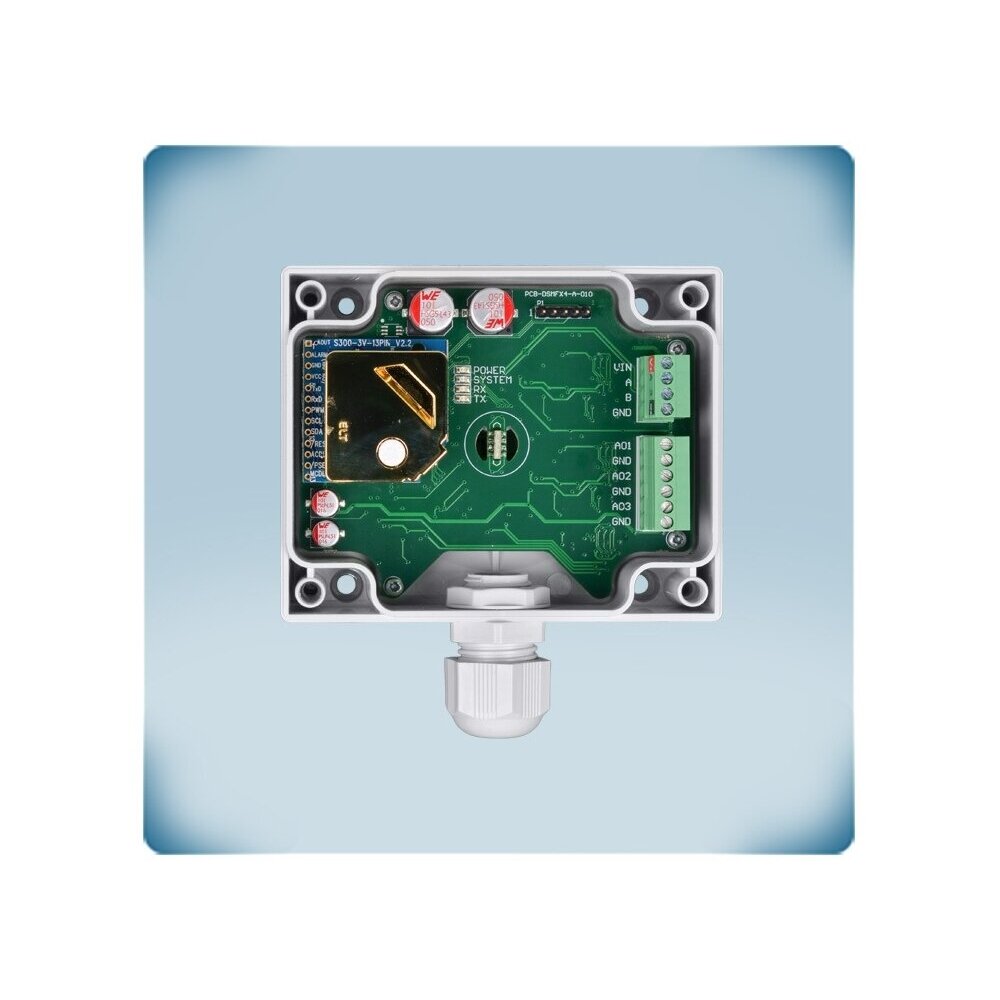

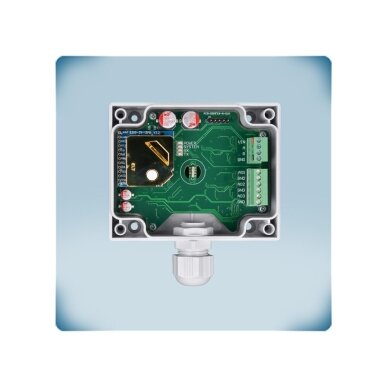

    Indikācija Barošanas, sistēmas, RX un TX LED
    Min. gaisa plūsmas ātrums 1 m/s

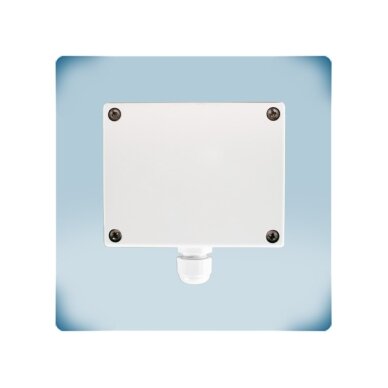

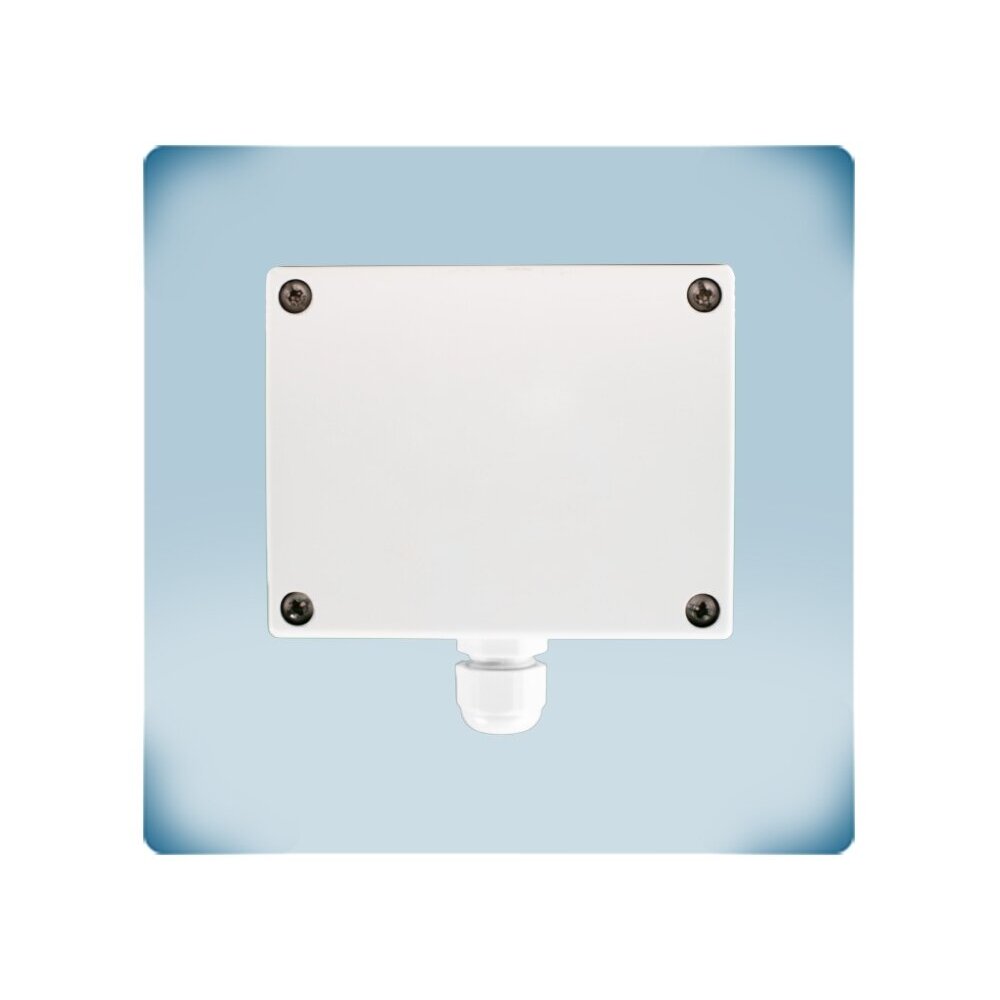

    Korpuss ABS plastmasa, pelēka (RAL 7035)
    Aizsardzības klase Korpuss IP54, zonde IP20
    Darba apstākļi -10…+50 °C, 10–90 % rH bez kondensācijas; uzglabāšana -10…+60 °C, 5–80 % rH
    Svars 0,13 kg (neto)
    Atbilstība LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Trīs konfigurējamas izejas – plaša signālu izvēle: 0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA, PWM.
    • NDIR CO2 ar ABC – automātiska paškalibrēšana kompensē sensora dreifu.
    • Trauksmes robežas – temperatūrai, mitrumam, rasas punkta starpībai un CO2 – Modbus reģistros.
    • Pārsprieguma aizsardzība – barošanas ķēdē.
    • Modbus RTU – visi mērījumi un iestatījumi ir pieejami attālināti.
    • Programmatūras atjaunināšana – pa Modbus RTU vai SenteraWeb.
    • SenteraWeb – caur Sentera interneta moduli – attālā uzraudzība, žurnāls, brīdinājumi, režīmu grafiki.
    • Konfigurēšana – Konfigurēšana un uzraudzība – bezmaksas Sentera 3SModbus programma (caur CNVT-USB-RS485 pārveidotāju) vai Sensistant Modbus konfigurators.

    Kur tiek izmantots?

    • Nosūces gaisa vadi ventilācijas iekārtās
    • Skolu, biroju, zāļu centralizētā ventilācija
    • Pēc pieprasījuma vadāma ventilācija (DCV) ar VAV gaisa vārstiem
    • Rekuperatoru automātika
    • BMS sistēmas ar Modbus RTU
    • Rūpnieciskās automatizācijas sistēmas ar 4-20 mA ieejām
    • Esošu kanāla CO2 devēju nomaiņa

    Lietošana pēc vajadzības

    Rūpnieciskās automatizācijas (PLC) projektētājam.
    4-20 mA izejas tiek tieši pieslēgtas PLC analogajām ieejām, bet tie paši dati ir pieejami pa Modbus RTU.
    Gaisa apstrādes iekārtu ražotājam.
    Trīs konfigurējamas izejas atsevišķi pārraida CO2, temperatūru un mitrumu iekārtas kontrolierim.
    AVAK palaišanas un regulēšanas inženierim.
    Izeju tips, trauksmes robežas un ABC (HR58) tiek iestatīti pa Modbus RTU atbilstoši objektam.

    Praktiskais pielietojums

    Ja gaisa apstrādes iekārtas PLC ir 4-20 mA ieejas, tad DSCDG3-4 izejas tiek iestatītas uz 4-20 mA un nodod nosūkātā gaisa CO2 (0–2000 ppm), temperatūru un mitrumu, bet ABC pēc nepieciešamības izslēdz ar HR58, ja CO2 7 dienu laikā nenokrītas līdz ~400 ppm.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tas pats DSCDG3-4 tiek pielāgots dažādiem objektiem – mainās tikai tas, kas pieslēgts tā izejām:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Centrālā ventilācijas iekārta CO2 izeja → kontroliera ieeja (piem., 4-20 mA) Gaisa daudzums tiek regulēts pēc nosūces gaisa CO2 Montējiet nosūces gaisa vadā, gaisa plūsma ≥ 1 m/s
    EC ventilators Analogā izeja 0-10 VDC → EC ventilators Ātrums proporcionāls CO2 Izejas tipu iestatiet, izmantojot Modbus
    Objekts ar BMS Modbus RTU → A, B Mērījumi un trauksmes BMS Cat5 vai EIB kabelis
    Kondensācijas kontrole Modbus – rasas punkta starpības trauksme Brīdinājums, kad gaisa kanālā tuvojas rasas punktam Robežas iestatiet HR33–HR34

    Kā izvēlēties CO2 devēju

    Montāža / izeja / barošana Ieteicamais modelis
    Telpa, 3 atsevišķas izejas T / rH / CO2, 24 VDC, 4 vadi RSMFF-3 (daudzfunkcionālais devējs, -F)
    Telpa, 3 atsevišķas izejas T / rH / CO2, 24 VDC vai 24 VAC, 3 vadi RSMFG-3 (daudzfunkcionālais devējs, -G)
    Telpa, 1 vadības izeja pēc T / rH / CO2, 24 VDC RCMFF-3 (viedais sensors, -F)
    Telpa, 1 vadības izeja, 24 VDC vai 24 VAC RCMFG-3 (viedais sensors, -G)
    Zemapmetuma / virsapmetuma, 1 izeja, barošana no 230 V tīkla FCMF8-R (85–264 VAC)
    Zemapmetuma / virsapmetuma, 1 izeja, 24 VDC vai 24 VAC FCMFG-R (24 VAC/VDC)
    Gaisa vads, 1 vadības izeja pēc T / rH / CO2, 24 VAC/VDC DCMFG-2R (viedais kanāla sensors)
    Gaisa vads, NDIR CO2 + T + rH, tikai Modbus RTU DSCDG0-4 (bez analogajām izejām)
    Gaisa vads, NDIR CO2 + T + rH, 3 analogās izejas + Modbus RTU DSCDG3-4 (3 izejas) ← šis modelis
    Noteikums: pēc montāžas vietas (siena, zemapmetuma kārba, gaisa kanāls) un pēc tā, kas vajadzīgs: atsevišķi T / rH / CO2 signāli kontrolierim vai BMS (devējs, 3 izejas), viens vadības signāls tieši EC ventilatoram vai gaisa vārstam (viedais sensors) vai tikai Modbus dati. Barošanu izvēlieties pēc objekta vadības ķēdes: -F – 24 VDC, 4 vadi; -G – 24 VAC vai 24 VDC, 3 vadi; 8 – tieši no 230 V tīkla.
    Kad izvēlēties citu risinājumu: tikai Modbus bez analogajām izejām – DSCDG0-4; tiešai vadībai ar vienu signālu – DCMFG-2R; telpā – RSMF-3 sērija; bez CO2 – DSTH-3 sērija.

    Priekšrocības

    • CO2, temperatūra un mitrums vienā ierīcē
    • Modbus RTU, programmatūra tiek atjaunināta tīklā
    • Plaša izejas signālu izvēle, ieskaitot 4-20 mA
    • NDIR CO2 ar ABC paškalibrēšanu
    • Korpuss IP54

    Trūkumi / ierobežojumi

    • ABC paškalibrēšanai nepieciešams, lai CO2 vismaz reizi 7 dienās nokristos līdz ~400 ppm – pastāvīgi apdzīvotās telpās to jāizslēdz ar HR58
    • Zonde IP20, nepieciešama ≥ 1 m/s gaisa plūsma
    • Pats nevada ventilatoru pēc iestatījuma – tiešai vadībai ar vienu signālu izvēlieties DCMFG-2R

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis / automātikas speciālists, atslēdzot barošanu.
    • Barošanas spriegums – 24 VDC vai 24 VAC ±10 %.
    • Ierīce ar kopīgu zemējumu: nekad nesavienojiet tās kopīgo zemējumu ar citām ierīcēm, kas tiek barotas ar līdzspriegumu (DC), – iespējams sabojāt pieslēgtās ierīces.
    • Modbus sakaru parametru atiestatīšana – ar džuperi uz PROG kontaktiem 1 un 2 vismaz 5 s.
    • Montējiet vietā, kur nav tiešu saules staru, zondi – gaisa plūsmā.

    Ātrās izvēles ceļvedis

    CO2 0–2000 ppm
    -30…+70 °C
    0–100 % rH
    3 × 0-10 VDC / 4-20 mA / PWM
    24 VDC / 24 VAC
    IP54
    Piemērots, ja nepieciešams:
    • īstenot pēc pieprasījuma vadāmu ventilāciju pēc CO2 līmeņa;
    • nodot CO2, temperatūru un mitrumu kontrolierim vai BMS;
    • integrēt gaisa kvalitātes datus BMS pa Modbus RTU.
    Pārbaudiet pirms lietošanas:
    • vadāmās ierīces ieejas veidu;
    • barošanu: 24 VDC vai 24 VAC ±10 %;
    • vai gaisa plūsma kanālā ≥ 1 m/s.
    Svarīgs atgādinājums: DSCDG3-4 mēra CO2 telpu gaisa kvalitātes novērtēšanai; tas nav gāzes noplūdes vai drošības detektors.

    BUJ

    Vai mēra VOC?
    Nē, tiek mērīts CO2, temperatūra un relatīvais mitrums.
    Kādi ir izejas signāli?
    0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA vai PWM, papildus – Modbus RTU.
    Kā tiek mainīti iestatījumi?
    Caur Modbus RTU – 3SModbus programma ar CNVT-USB-RS485 pārveidotāju vai caur BMS.
    Kā atiestatīt Modbus iestatījumus?
    Ar džemperi uz PROG kontaktiem 1 un 2 vismaz 5 sekundes.
    Ar kādu barošanu tas darbojas?
    24 VDC vai 24 VAC ±10 %.
    Kā darbojas ABC paškalibrēšana?
    Mazākā 7 dienu laikā izmērītā CO2 vērtība tiek uzskatīta par ~400 ppm bāzi, tāpēc CO2 vismaz reizi 7 dienās jānokrītas līdz āra gaisa līmenim.

    Kanāla CO2 sensors | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | 3×0-10VDC/4-20mA/PWM | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG3-4

    Sentera DSCDG3-4 – kanāla CO2 sensors: CO2 0–2000 ppm, temperatūra -30…+70 °C, mitrums 0–100 % rH, trīs analogās izejas un Modbus RTU, barošana 24 VDC vai 24 VAC ±10 %. Pēc pieprasījuma vadāmai ventilācijai.
