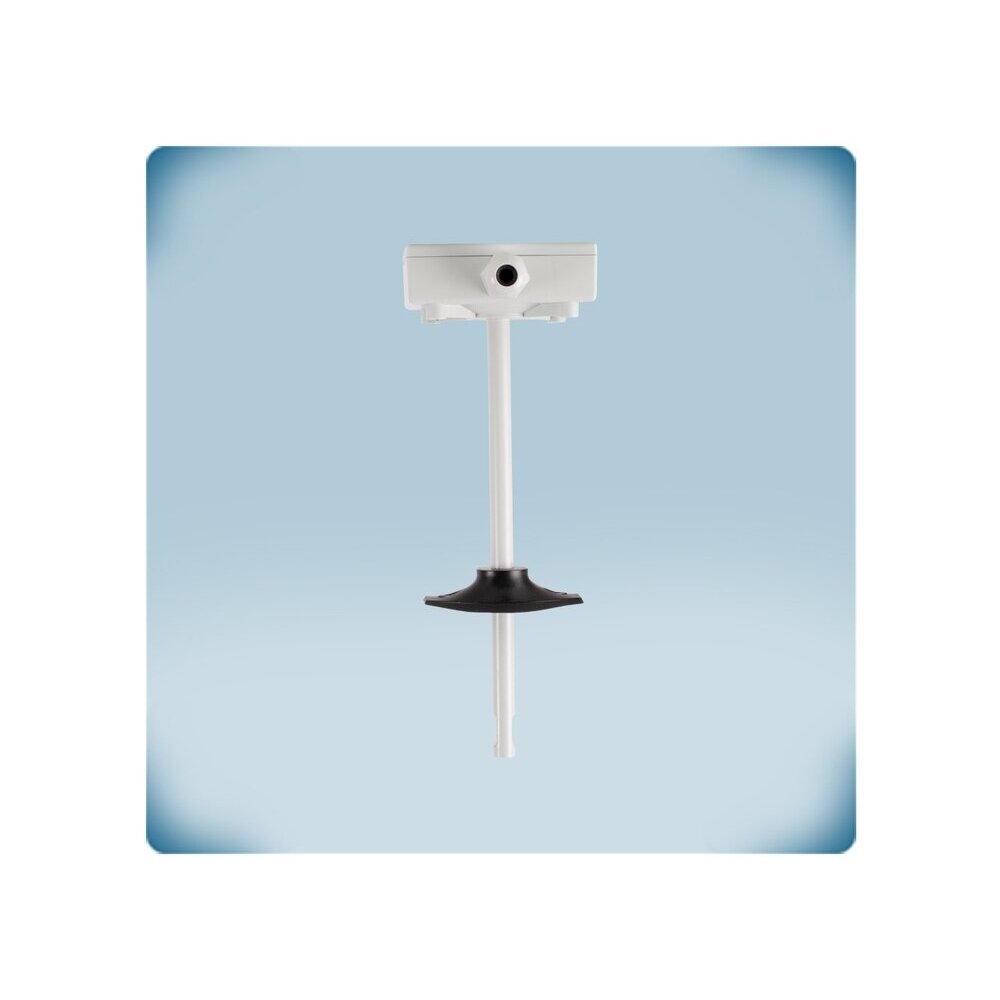

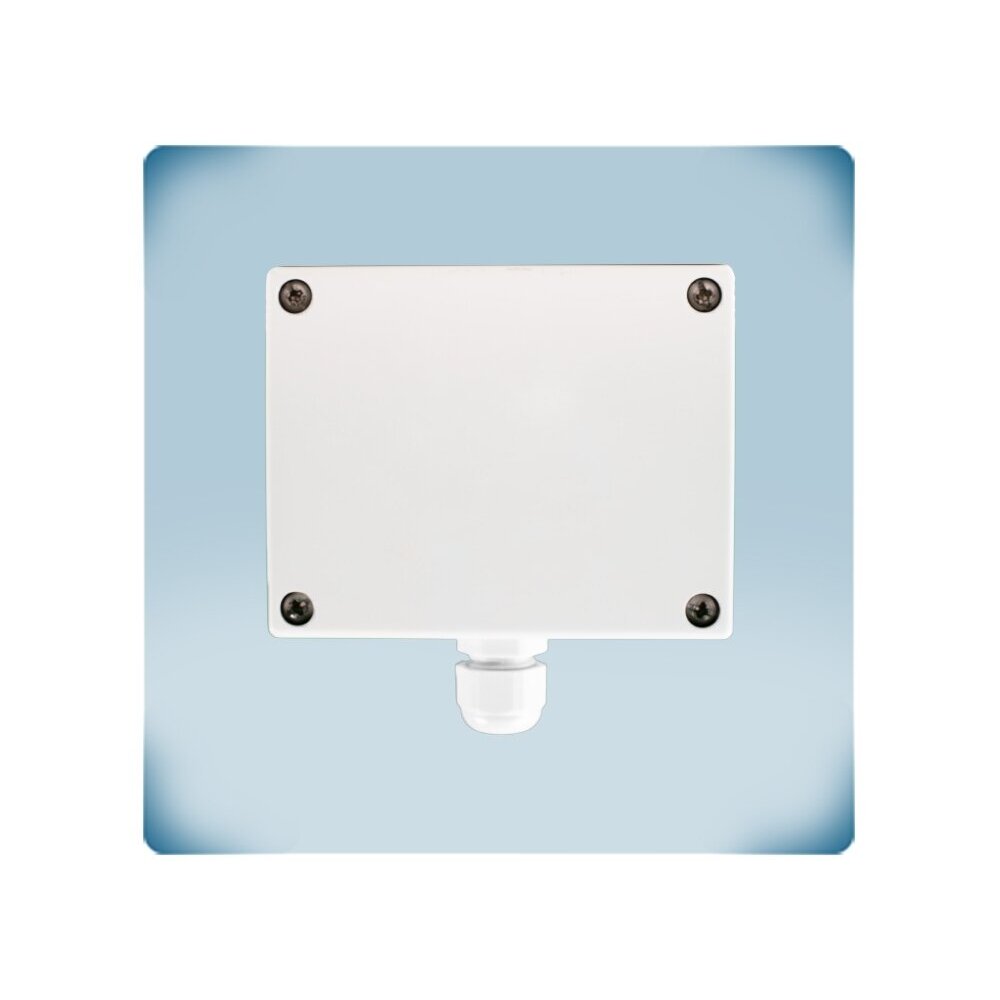

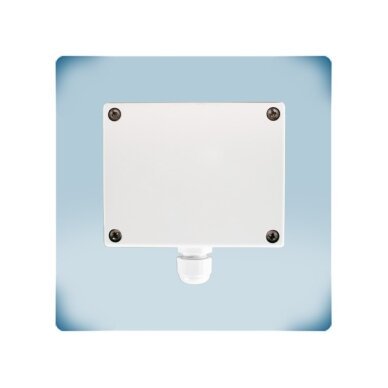

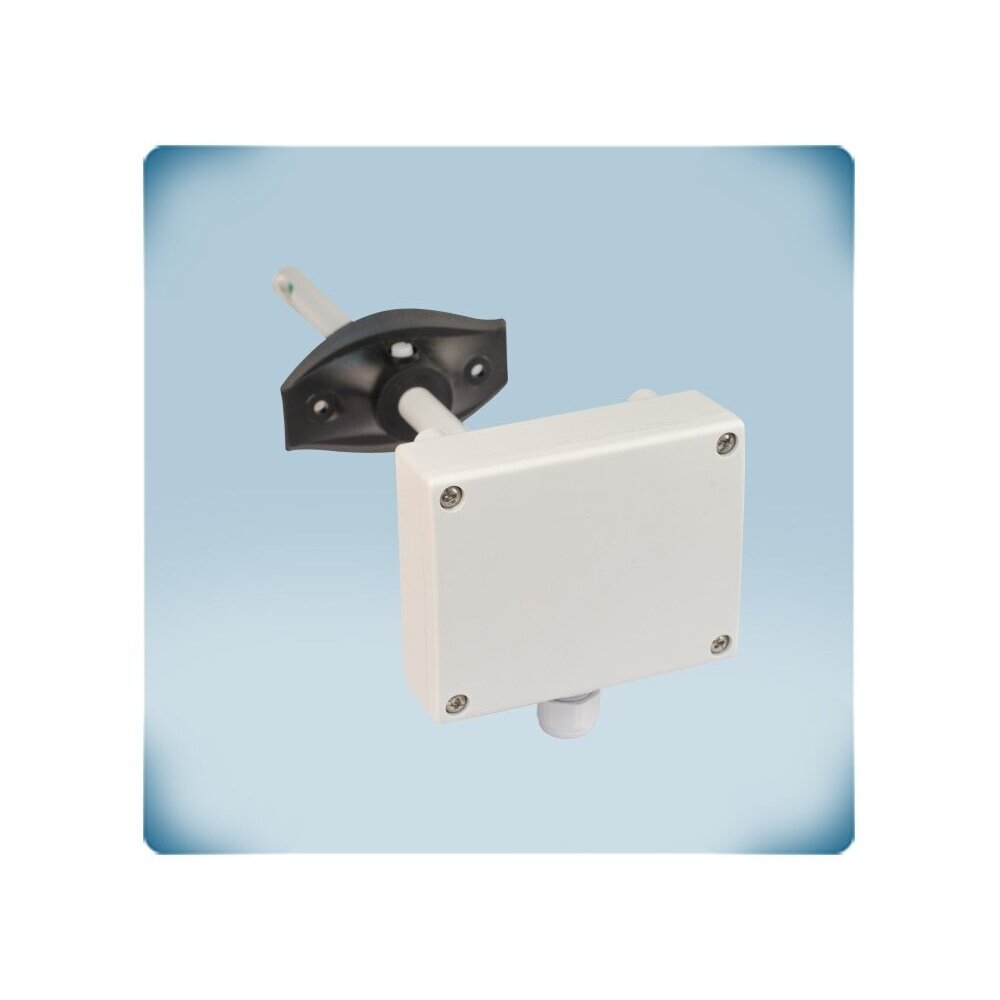

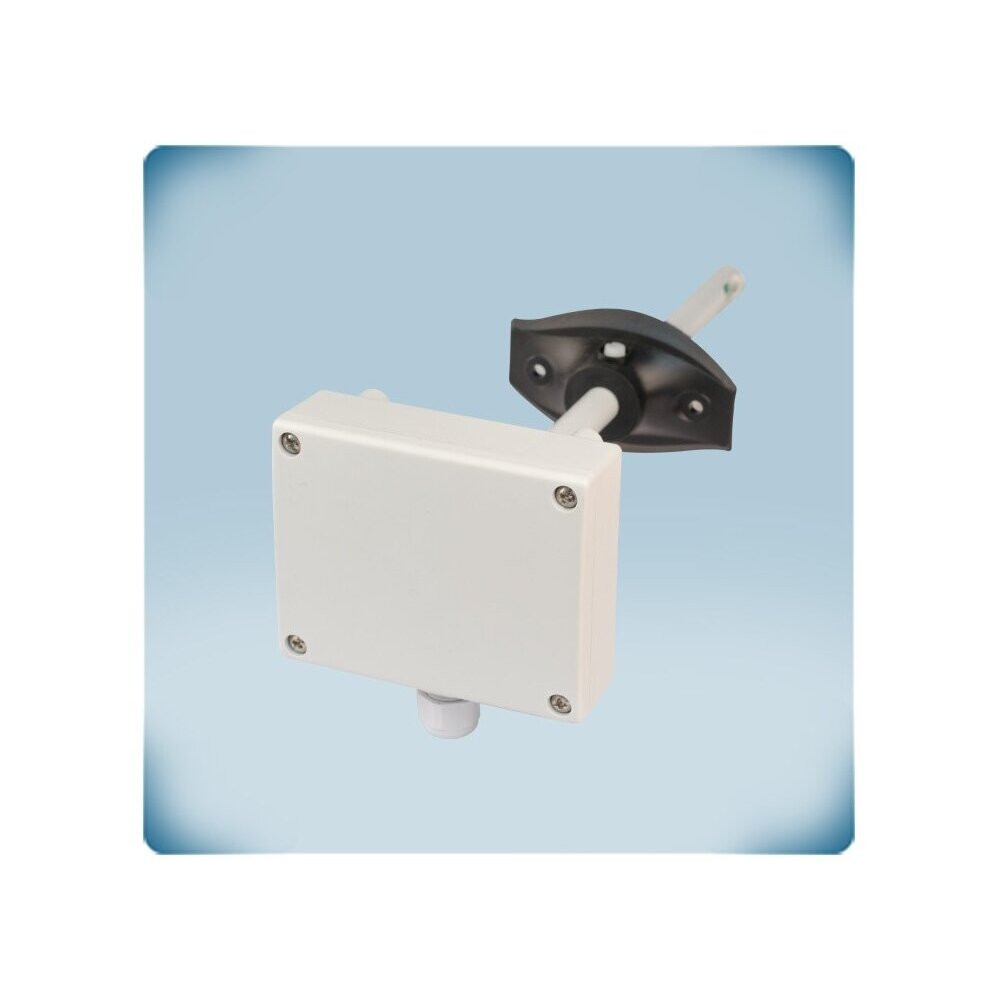

    Kanāla CO2 sensors | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG0-4

    Kods: DSCDG0-4
    Jautāt
    Cena 263.67 € ar PVN
    ( 217.91 € bez PVN )
    411.33 € Ietaupījums 147.66 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Kanāla CO2 sensors | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG0-4

    DSCDG0-4 – Sentera Controls kanāla CO2 sensors, kas kanālā mēra CO2 koncentrāciju (0–2000 ppm), temperatūru (-30…+70 °C) un relatīvo mitrumu (0–100 % rH) un kuram ir digitāla Modbus RTU izeja (analogo izeju nav). Barošana – 24 VDC vai 24 VAC ±10 %.

    Galvenā doma:
    Digitālais CO2, temperatūras un mitruma devējs BMS sistēmām: visi dati un trauksmes robežas – Modbus reģistros, bez analogajiem signāliem un to mērogu saskaņošanas.
    CO2 diapazons
    0–2000 ppm
    Izeja
    Modbus RTU
    Barošana
    24 VDC vai 24 VAC ±10 %
    Aizsardzība
    korpuss IP54, zonde IP20

    Darbības princips

    Ierīce tiek montēta uz gaisa vada, zonde tiek ievietota gaisa plūsmā (ieteicams ne mazāk kā 1 m/s), bet barošana 24 VDC vai 24 VAC un Modbus RTU (VIN, GND, A, B) tiek pieslēgti ar izņemamu skrūvspaili ar Cat5 vai EIB kabeli.

    NDIR (nedispersīvās infrasarkanās staru) CO2 sensors ar ABC automātisko paškalibrāciju – lai tā darbotos, CO2 vismaz reizi 7 dienās jānokrītas līdz ~400 ppm (āra gaisa līmenim) – kopā ar temperatūras un mitruma sensoru mēra gaisa vada gaisu. Visi mērījumi un trauksmes robežas (temperatūras, mitruma, rasas punkta starpības, CO2) atrodas Modbus RTU reģistros; programmatūra tiek atjaunināta caur Modbus RTU vai SenteraWeb (caur Sentera interneta moduli).

    Rezultāts – kontrolieris vai BMS saņem precīzus (CO2 ±30 ppm) gaisa vada gaisa datus ar digitāliem sakariem un vēdina atbilstoši reālajam cilvēku skaitam, samazinot apkures / dzesēšanas zudumus un ventilatoru enerģijas patēriņu.

    Ar ko noderīgs DSCDG0-4?
    CO2, temperatūra, mitrums un trauksmes robežas vienā Modbus ierīcē – vienkārša integrācija BMS bez analogajiem kabeļiem.

    Tehniskās specifikācijas

    Preces tips Kanāla CO2 sensors
    Ražotājs / kods Sentera Controls / DSCDG0-4
    Mērāmie lielumi CO2, temperatūra, relatīvais mitrums; rasas punkta starpība (trauksmēm)
    CO2 diapazons 0–2000 ppm
    Temperatūras diapazons -30…+70 °C
    Mitruma diapazons 0–100 % rH, bez kondensācijas
    Precizitāte CO2 ±30 ppm; ±0,4 °C; ±2,5 % rH
    CO2 sensors NDIR, ABC automātiskā paškalibrēšana
    Izejas Tikai Modbus RTU, analogo izeju nav
    Sakari Modbus RTU (RS485); programmatūras atjaunināšana, izmantojot Modbus RTU
    Barošanas spriegums 24 VDC vai 24 VAC ±10 %
    Maks. strāva (Imax) 40 mA
    Aizsardzība Barošanas pārspriegumaizsardzība
    Indikācija Barošanas, sistēmas, RX un TX LED
    Min. gaisa plūsmas ātrums 1 m/s
    Korpuss ABS plastmasa, pelēka
    Aizsardzības klase Korpuss IP54, zonde IP20
    Darba apstākļi -10…+50 °C, 10–90 % rH bez kondensācijas
    Svars 0,15 kg (neto)
    Atbilstība LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • NDIR CO2 ar ABC – automātiska paškalibrēšana kompensē sensora dreifu.
    • Trauksmes robežas – temperatūrai, mitrumam, rasas punkta starpībai un CO2 – Modbus reģistros.
    • Pārsprieguma aizsardzība – barošanas ķēdē.
    • Modbus RTU – visi mērījumi un iestatījumi ir pieejami attālināti.
    • Programmatūras atjaunināšana – pa Modbus RTU vai SenteraWeb.
    • SenteraWeb – caur Sentera interneta moduli – attālā uzraudzība, žurnāls, brīdinājumi, režīmu grafiki.
    • Konfigurēšana – Konfigurēšana un uzraudzība – bezmaksas Sentera 3SModbus programma (caur CNVT-USB-RS485 pārveidotāju) vai Sensistant Modbus konfigurators.

    Kur tiek izmantots?

    • Nosūces gaisa vadi ventilācijas iekārtās
    • Skolu, biroju, zāļu centralizētā ventilācija
    • Pēc pieprasījuma vadāma ventilācija (DCV) ar VAV gaisa vārstiem
    • Rekuperatoru automātika
    • BMS sistēmas ar Modbus RTU
    • Biroju ēku BMS ar daudziem CO2 mērpunktiem
    • Objekti ar SenteraWeb attālināto uzraudzību

    Lietošana pēc vajadzības

    Digitālo BMS integratoram.
    CO2, T, rH un trauksmju robežas ir pieejamas Modbus RTU reģistros bez analogajām ieejām.
    Gaisa apstrādes iekārtu automātikas programmētājam.
    NDIR CO2 sensors ar ABC un trauksmes reģistriem ļauj ventilācijas loģiku veidot kontrolierī.
    Ēkas enerģētikas vadītājam.
    Dati caur SenteraWeb ļauj attālināti uzraudzīt gaisa kvalitāti un trauksmes.

    Praktiskais pielietojums

    Ja biroju ēkas BMS ir Modbus RTU līnija un nosūces gaisa CO2 jāmēra vairākās iekārtās, tad DSCDG0-4 tiek pieslēgti tai pašai līnijai ar 24 VAC/VDC barošanu, bet BMS nolasa CO2 (0–2000 ppm) un trauksmju reģistrus.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tas pats DSCDG0-4 tiek pielāgots dažādiem objektiem – mainās tikai tas, kas pieslēgts tā izejām:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Objekts ar BMS Modbus RTU → A, B CO2, T un rH tiek uzraudzīti un arhivēti centralizēti Cat5 vai EIB kabelis
    Sentera kontrolieris ar Modbus Modbus RTU → Sentera kontrolieris / regulators Ventilācija pēc nosūces gaisa CO2 Katrai ierīcei – atsevišķa adrese
    Attālināta uzraudzība Modbus RTU → Sentera interneta modulis → SenteraWeb Brīdinājumi un attālināta programmatūras atjaunināšana Nepieciešams Sentera interneta modulis
    Kondensācijas kontrole Modbus – rasas punkta starpības trauksme Brīdinājums par kondensācijas risku gaisa kanālā Robežas iestatiet HR33–HR34

    Kā izvēlēties CO2 devēju

    Montāža / izeja / barošana Ieteicamais modelis
    Telpa, 3 atsevišķas izejas T / rH / CO2, 24 VDC, 4 vadi RSMFF-3 (daudzfunkcionālais devējs, -F)
    Telpa, 3 atsevišķas izejas T / rH / CO2, 24 VDC vai 24 VAC, 3 vadi RSMFG-3 (daudzfunkcionālais devējs, -G)
    Telpa, 1 vadības izeja pēc T / rH / CO2, 24 VDC RCMFF-3 (viedais sensors, -F)
    Telpa, 1 vadības izeja, 24 VDC vai 24 VAC RCMFG-3 (viedais sensors, -G)
    Zemapmetuma / virsapmetuma, 1 izeja, barošana no 230 V tīkla FCMF8-R (85–264 VAC)
    Zemapmetuma / virsapmetuma, 1 izeja, 24 VDC vai 24 VAC FCMFG-R (24 VAC/VDC)
    Gaisa vads, 1 vadības izeja pēc T / rH / CO2, 24 VAC/VDC DCMFG-2R (viedais kanāla sensors)
    Gaisa vads, NDIR CO2 + T + rH, tikai Modbus RTU DSCDG0-4 (bez analogajām izejām) ← šis modelis
    Gaisa vads, NDIR CO2 + T + rH, 3 analogās izejas + Modbus RTU DSCDG3-4 (3 izejas)
    Noteikums: pēc montāžas vietas (siena, zemapmetuma kārba, gaisa kanāls) un pēc tā, kas vajadzīgs: atsevišķi T / rH / CO2 signāli kontrolierim vai BMS (devējs, 3 izejas), viens vadības signāls tieši EC ventilatoram vai gaisa vārstam (viedais sensors) vai tikai Modbus dati. Barošanu izvēlieties pēc objekta vadības ķēdes: -F – 24 VDC, 4 vadi; -G – 24 VAC vai 24 VDC, 3 vadi; 8 – tieši no 230 V tīkla.
    Kad izvēlēties citu risinājumu: analogajām izejām – DSCDG3-4; tiešai vadībai ar vienu signālu – DCMFG-2R; telpā – RSMF-3 sērija; bez CO2 – DSTH-3 sērija.

    Priekšrocības

    • CO2, temperatūra un mitrums vienā ierīcē
    • Modbus RTU, programmatūra tiek atjaunināta tīklā
    • Trauksmes robežas Modbus reģistros
    • NDIR CO2 ar ABC paškalibrēšanu
    • Korpuss IP54

    Trūkumi / ierobežojumi

    • Analogo izeju nav – nepieciešams Modbus RTU kontrolieris vai BMS
    • ABC paškalibrēšanai nepieciešams, lai CO2 vismaz reizi 7 dienās nokristos līdz ~400 ppm – nav piemērots pastāvīgi apdzīvotām telpām bez izslēgšanas
    • Zonde IP20, nepieciešama ≥ 1 m/s gaisa plūsma

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis / automātikas speciālists, atslēdzot barošanu.
    • Barošanas spriegums – 24 VDC vai 24 VAC ±10 %.
    • Ierīce ar kopīgu zemējumu: nekad nesavienojiet tās kopīgo zemējumu ar citām ierīcēm, kas tiek barotas ar līdzspriegumu (DC), – iespējams sabojāt pieslēgtās ierīces.
    • Modbus sakaru parametru atiestatīšana – ar džuperi uz PROG kontaktiem 1 un 2 vismaz 5 s.
    • Montējiet vietā, kur nav tiešu saules staru, zondi – gaisa plūsmā.

    Ātrās izvēles ceļvedis

    CO2 0–2000 ppm
    -30…+70 °C
    0–100 % rH
    Modbus RTU
    24 VDC / 24 VAC
    IP54
    Piemērots, ja nepieciešams:
    • īstenot pēc pieprasījuma vadāmu ventilāciju pēc CO2 līmeņa;
    • nodot CO2, temperatūru un mitrumu kontrolierim vai BMS;
    • integrēt gaisa kvalitātes datus BMS pa Modbus RTU.
    Pārbaudiet pirms lietošanas:
    • vai kontrolieris / BMS atbalsta Modbus RTU;
    • barošanu: 24 VDC vai 24 VAC ±10 %;
    • vai gaisa plūsma kanālā ≥ 1 m/s.
    Svarīgs atgādinājums: DSCDG0-4 mēra CO2 telpu gaisa kvalitātes novērtēšanai; tas nav gāzes noplūdes vai drošības detektors.

    BUJ

    Vai mēra VOC?
    Nē, tiek mērīts CO2, temperatūra un relatīvais mitrums.
    Kādi ir izejas signāli?
    Tikai Modbus RTU, bet analogajām izejām izvēlieties DSCDG3-4.
    Kā tiek mainīti iestatījumi?
    Caur Modbus RTU – 3SModbus programma ar CNVT-USB-RS485 pārveidotāju vai caur BMS.
    Kā atiestatīt Modbus iestatījumus?
    Ar džemperi uz PROG kontaktiem 1 un 2 vismaz 5 sekundes.
    Ar kādu barošanu tas darbojas?
    24 VDC vai 24 VAC ±10 %.
    Kā darbojas ABC paškalibrēšana?
    Mazākā 7 dienu laikā izmērītā CO2 vērtība tiek uzskatīta par ~400 ppm bāzi, tāpēc CO2 vismaz reizi 7 dienās jānokrītas līdz āra gaisa līmenim.

    Kanāla CO2 sensors | CO2 0-2000ppm | T -30…70°C | 0-100%rH | NDIR | Modbus RTU | 24VAC/VDC | IP54 | Sentera Controls | DSCDG0-4

    Sentera DSCDG0-4 – kanāla CO2 sensors: CO2 0–2000 ppm, temperatūra -30…+70 °C, mitrums 0–100 % rH, dati un trauksmes robežas caur Modbus RTU, barošana 24 VDC vai 24 VAC ±10 %. Ventilācijai pēc vajadzības.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
