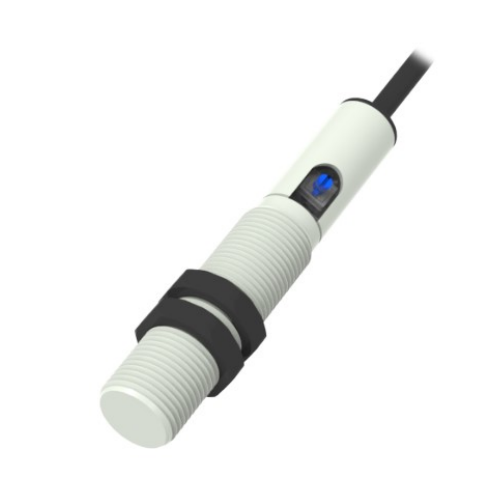

Kapacitīvais tuvuma sensors | 4mm | M12 | 10-30VDC | NC | PNP | iebūvējams | 2m kabelis | PBT | IP68

Tehniskie dati

Darbības princips: Kapacitīvais
Montāža: Iebūvējama
Nominālais uztveres attālums (Sn): 4 mm (Sn ±10%)
Garantētais uztveres attālums (Sa): ≤2,88 mm
Regulējams uztveres diapazons: 1...6 mm
Regulēšana: Potenciometrs
Standarta testa objekts: Fe 12×12×1 mm (iezemēts)
Barošanas spriegums: 10...30 V DC

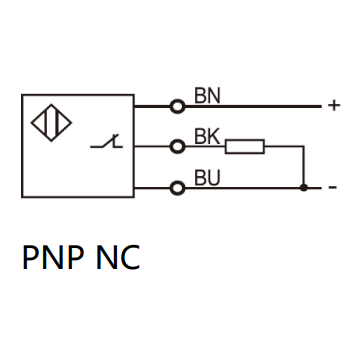

Izejas tips: PNP, NC
Izejas strāva: ≤200 mA
Atlikušais spriegums: ≤2 V
Patērētā strāva: ≤20 mA
Jutības novirze: ≤±10% Sn
Temperatūras novirze: ≤±20% Sr
Histerēze: 3...20% Sr
Atkārtojamība: ≤5%
Pārslēgšanās frekvence: 20 Hz
Aizsardzības funkcijas: īssavienojuma, pārsprieguma un polaritātes aizsardzība
Darbības temperatūra: -25…+70 °C; uzglabāšana -30…+80 °C
Relatīvais mitrums: 35...95% RH (bez kondensācijas)
Vibrācijas izturība: 10...55 Hz, 1 mm amplitūda (2 h X, Y, Z virzienos)
Triecienizturība: 30 g / 11 ms (3 reizes X, Y, Z virzienos)
Sprieguma izturība: 1000 V AC (50/60 Hz, 60 s)
Izolācijas pretestība: ≥50 MΩ (500 VDC)
Korpuss: PBT

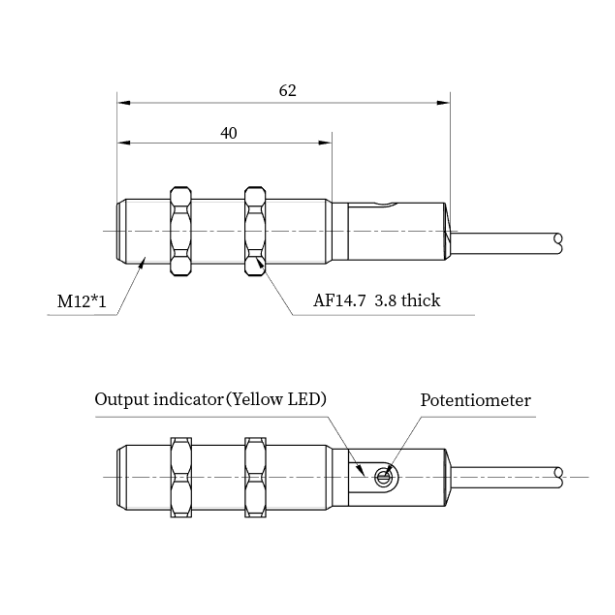

Izmēri: M12×1×62 mm
Aizsardzības klase: IP68
Savienojums: 2 m PVC kabelis
Indikators: Dzeltena LED – izeja
Komplektā: 2 M12 uzgriežņi, regulēšanas skrūvgriezis, lietošanas instrukcija

Funkcijas

Kapacitīvā noteikšana – sensors reaģē uz kapacitātes izmaiņām un nosaka gan metāla, gan nemetāliskus objektus.
Regulējama jutība – precīzai noteikšanas attāluma iestatīšanai.
Augsta EMC aizsardzība – stabila darbība elektromagnētiskā trokšņa apstākļos.

Pielietojums

Mājas lietotājam: šķidrumu līmeņa uzraudzībai, automātisko durvju vai vārstu bezkontakta vadībai.
Inženieriem / automatizācijas speciālistiem: automatizācijas sistēmās, signālu ģenerēšanai, konveijeru vai robotizēto līniju vadībai, šķidrumu un beramo materiālu līmeņa kontrolei.
Elektromontierim: viegli uzstādāms, saderīgs ar lielāko daļu PLC un vadības moduļu.

Plusi

Nosaka gan metāla, gan nemetāliskus objektus

Regulējama jutība

Izturīgs metāla korpuss, aizsardzība pret triecieniem, putekļiem un mitrumu

LED indikācija vienkāršo testēšanu

Kompakts un uzticams dizains

Mīnusi

Nav ieteicams ilgstošai darbībai spēcīgas vibrācijas apstākļos

Noteikšanas attālums ir atkarīgs no materiāla veida un blīvuma
