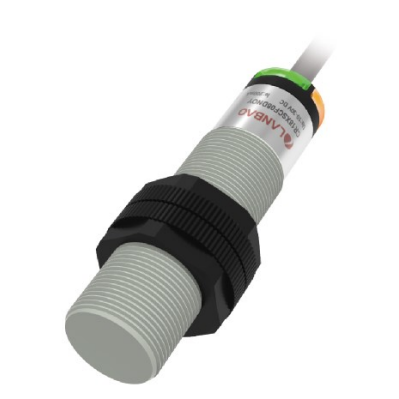

Kapacitīvais tuvuma sensors | 8mm | M18 | 10-30VDC | NO | PNP | iebūvējams | 2m kabelis | PBT | IP68

Tehniskie dati

Darbības princips: Kapacitīvs
Montāža: Iebūvējama
Nominālais noteikšanas attālums (Sn): 8 mm (Sn ±10%)
Garantētais noteikšanas attālums (Sa): ≤5,76 mm
Regulējams noteikšanas diapazons: 3...12 mm
Regulēšana: Daudzapgriezienu potenciometrs (>10 apgriezienu)
Standarta mērķis: Fe 24×24×1 mm (iezemēts)
Barošanas spriegums: 10...30 VDC

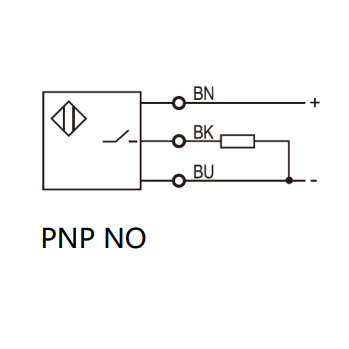

Izejas tips: PNP, NO
Izejas strāva: ≤200 mA
Atlikušais spriegums: ≤2 V
Patērētā strāva: ≤20 mA
Jutības novirze: ≤±10 % Sn
Temperatūras dreifs: ≤±20 % Sr
Histerēze: 3...20 % Sr
Atkārtojamības kļūda: ≤5 %
Pārslēgšanās frekvence: 20 Hz
Aizsardzība: pret īssavienojumu, pārslodzi un polaritātes kļūdām
Darbības temperatūra: -25…+70 °C; Uzglabāšana -30…+80 °C
Gaisa mitrums: 35...95 % RH (bez kondensāta)
Vibrācijas izturība: 10...55 Hz, amplitūda 1 mm (2 h X, Y, Z virzienos)
Triecienizturība: 30 g / 11 ms (3 reizes X, Y, Z virzienos)
Sprieguma izturība: 1000 V AC (50/60 Hz, 60 s)
Izolācijas pretestība: ≥50 MΩ (500 VDC)
Korpuss: PBT

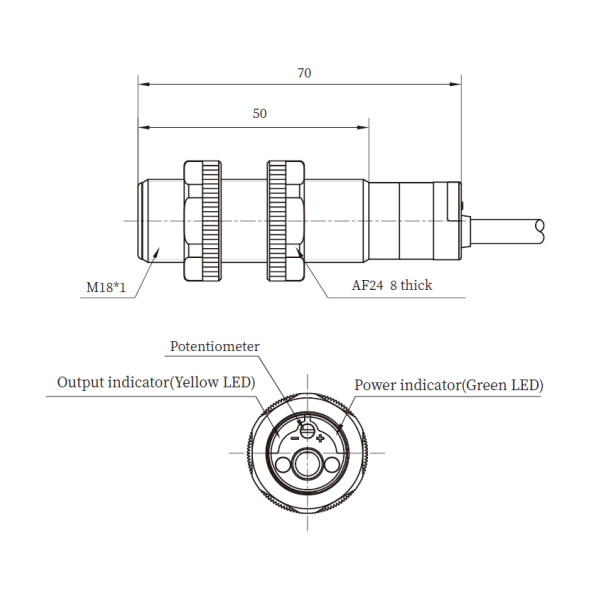

Izmēri: M18×1×70 mm
Aizsardzības klase: IP68
Savienojums: 2 m PVC kabelis
Indikācija: Zaļš LED – barošana; Dzeltens LED – izeja / kļūda
Komplektā: 2 M18 uzgriežņi, regulēšanas skrūvgriezis, lietošanas instrukcija

Funkcijas

Kapacitīvā noteikšana – sensors reaģē uz kapacitātes izmaiņām un nosaka gan metāla, gan nemetāliskus objektus.
Regulējama jutība – precīzai noteikšanas attāluma iestatīšanai.
Augsta EMC aizsardzība – stabila darbība elektromagnētiskā trokšņa apstākļos.

Pielietojums

Mājas lietotājam: šķidrumu līmeņa uzraudzībai, automātisko durvju vai vārstu bezkontakta vadībai.
Inženieriem / automatizācijas speciālistiem: automatizācijas sistēmās, signālu ģenerēšanai, konveijeru vai robotizēto līniju vadībai, šķidrumu un beramo materiālu līmeņa kontrolei.
Elektromontierim: viegli uzstādāms, saderīgs ar lielāko daļu PLC un vadības moduļu.

Plusi

Nosaka gan metāla, gan nemetāliskus objektus

Regulējama jutība

Izturīgs metāla korpuss, aizsardzība pret triecieniem, putekļiem un mitrumu

LED indikācija vienkāršo testēšanu

Kompakts un uzticams dizains

Mīnusi

Nav ieteicams ilgstošai darbībai spēcīgas vibrācijas apstākļos

Noteikšanas attālums ir atkarīgs no materiāla veida un blīvuma
