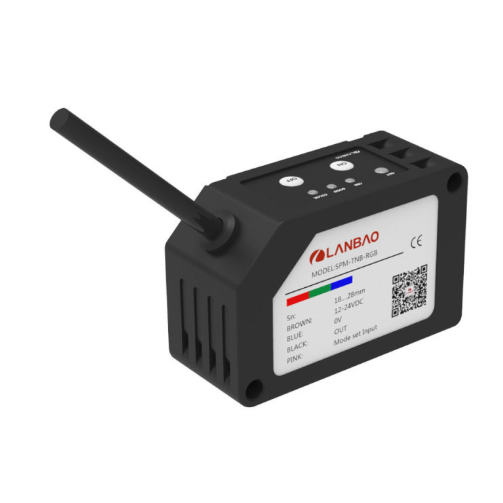

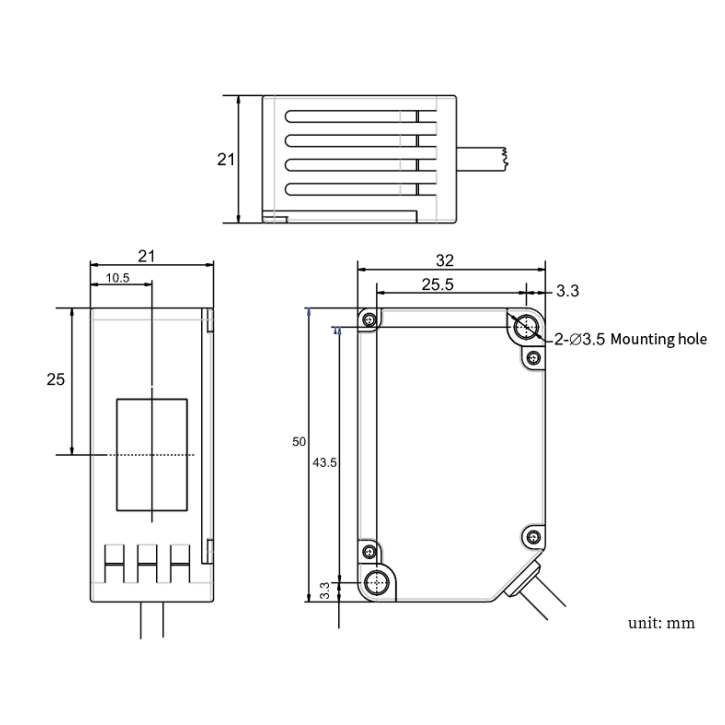

Krāsu marķējuma atpazīšanas sensors | 18–285 mm | 50x32x21 mm | 24VDC | PNP | 2 m kabelis | PBT | RGB gaisma

Tehniskie dati

Noteikšanas tips: Krāsu marķējuma sensors (RGB)
Noteikšanas attālums: 18...28 mm
Barošanas spriegums: 24 VDC ±10% (ripuļojums <10%)
Gaismas avots: Kombinēts LED (sarkans 640 nm, zaļš 525 nm, zils 470 nm)
Strāvas patēriņš: <35 mA (jauda <850 mW pie 24 VDC)

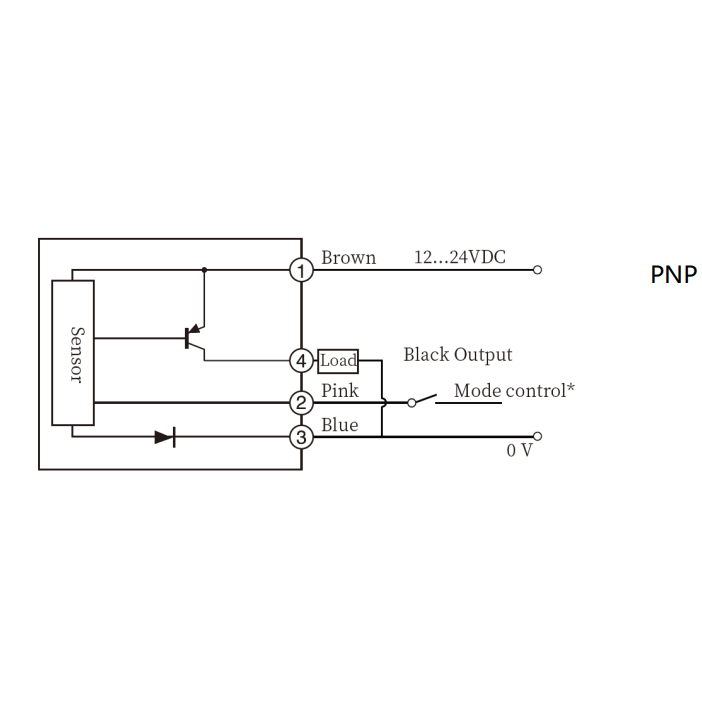

Izeja: PNP tranzistors ar atvērtu kolektoru (maks. strāva 50 mA, spriegums <30 VDC, atlikušais spriegums <1,5 V pie 50 mA)
Izejas režīmi: Marķējuma režīms – aktivizējas, kad tiek noteikta marķa; Krāsu režīms – aktivizējas, kad noteiktā krāsa sakrīt
Jutības regulēšana: Divu punktu iestatīšanas metode
Atšķirības regulēšana: Kompensē objekta vibrācijas
Reakcijas laiks: <200 µs
Darbības temperatūra: -10…+55 °C (bez kondensācijas)
Mitruma diapazons: 35–85% RH (bez kondensācijas)
Korpusa materiāls: PBT (korpuss), PC (lēca un vadības panelis), silikons (vadības pogas)
Savienojums: 2 m kabelis (4 dzīslas, 0,2 mm²)
Aizsardzības funkcijas: Aizsardzība pret īssavienojumu
Svars: Apmēram 104 g
Gaismas punkta izmērs: Apmēram 1,5 × 7 mm (pie 23 mm attāluma)

Funkcijas

Iebūvēts RGB trīskrāsu gaismas avots ļauj noteikt dažādus toņus un nokrāsas.
Divi noteikšanas režīmi – krāsu marķējumiem vai vienmērīgiem laukumiem.
Regulējama noteikšanas starpība samazina kļūdas vibrāciju dēļ.
Lielāks noteikšanas attālums (līdz 3× lielāks nekā līdzīgiem sensoriem).
Ātra reakcija – piemērots ātrām ražošanas līnijām.

Pielietojums

Mājas lietotājiem: piemērots automatizētiem krāsu noteikšanas projektiem vai robotiem.
Inženieriem: izmanto iepakošanas, drukāšanas, šķirošanas un marķēšanas iekārtās.
Elektriķiem: viegli pievienojams PLC vadības sistēmām.

Plusi

RGB trīskrāsu LED (sarkans, zaļš, zils)

Lielāks noteikšanas attālums

Ātra reakcija

Izturīgs PBT korpuss

Regulējama jutība kompensē kustību

Īssavienojuma aizsardzība

Mīnusi

Nepieciešama precīza montāža

Nedrīkst lietot kondensācijas vai pārmērīga mitruma gadījumā
