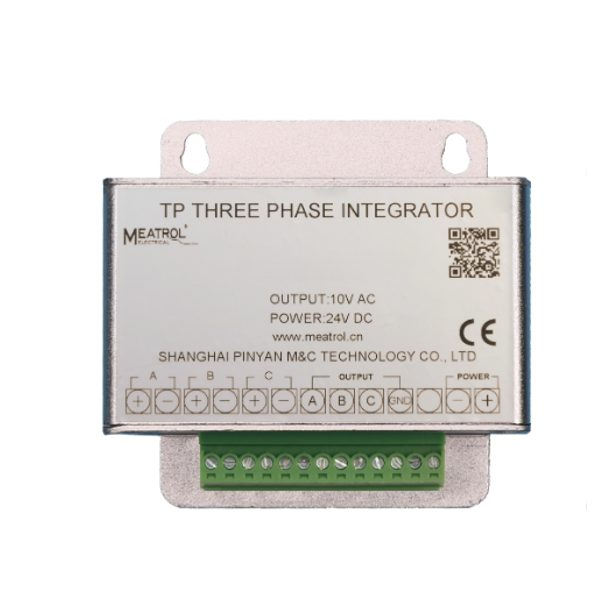

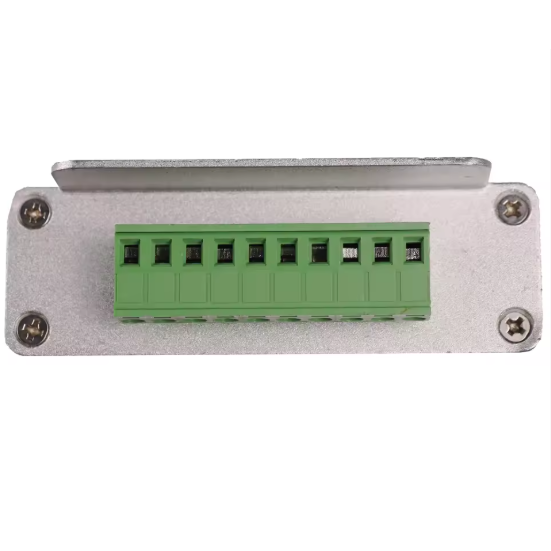

  •   Laboratorijas Rogovska spoles integrators | Augsta precizitāte | 600 A | 50 mV/kA | 0–10 V / 333 mV | Maiņstrāvas mērīšanai | S1.1
      Laboratorijas Rogovska spoles integrators | Augsta precizitāte | 600 A | 50 mV/kA | 0–10 V / 333 mV | Maiņstrāvas mērīšanai | S1.1 1

    Laboratorijas Rogovska spoles integrators | Augsta precizitāte | 600 A | 50 mV/kA | 0–10 V / 333 mV | Maiņstrāvas mērīšanai | S1.1

    Kods: ESS1.11
    Jautāt
    Cena 653.40 € ar PVN
    ( 540.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Laboratorijas klases augstas precizitātes Rogovska spoles integrators, paredzēts precīziem maiņstrāvas (AC) mērījumiem. Šis modelis ir paredzēts mērījumu laboratorijām, testēšanas stendiem, R&D projektiem un augstu prasību inženiertehniskajām sistēmām, kur būtiska ir precizitāte, stabilitāte un atkārtojamība. Integratora uzdevums ir Rogovska spoles signāla integrēšana un pārveidošana standarta analogajā izejā, kas piemērota mērījumu, analīzes vai datu vākšanas iekārtām. Pateicoties ±0,2 % precizitātei un plašam frekvenču diapazonam, integrators uzticami atveido gan pamata elektrotīkla signālu, gan augstākās harmonikas.

  • Apraksts

    Tehniskās specifikācijas

    Tips: Laboratorijas Rogovska spoles integrators (augstas precizitātes)
    Modelis: S1.1
    Nominālā ieejas strāva: 600 A
    Izejas signāls: 0–10 V AC vai 333 mV RMS
    Spoles pārneses koeficients: 50 mV/kA
    Mērījumu precizitāte: ±0,2 %
    Frekvenču josla: 5 Hz – 20 kHz
    Barošana: 4–12 V DC (noklusējums) vai 24 V DC
    Mērījuma tips: Tikai maiņstrāva (AC)
    Konstrukcijas piezīme: Uz katriem 100 A nominālās strāvas maksimālā izeja ir 1 V
    Pielietojums: Stacionāra, laboratorijas / stenda montāža

    Funkcijas

    Augstas izšķirtspējas Rogovska signāla integrēšana
    Ļoti maza kļūda — piemērots etalonmērījumiem
    Plašs frekvenču diapazons — harmoniku un dinamisku procesu analīzei
    Elastīga konfigurācija atbilstoši izvēlētajai spolei un strāvas diapazonam
    Stabila, traucējumnoturīga analogā izeja

    Pielietojums

    Inženieriem / R&D speciālistiem: Prototipu testēšanai, jaudas elektronikas mērījumiem, pārveidotāju un invertoru analīzei, kur nepieciešama augsta precizitāte plašā frekvenču diapazonā.

    Elektro un mērījumu laboratorijām: Kā augstas precizitātes mērījumu ķēdes sastāvdaļa kopā ar osciloskopiem, datu iegūšanas sistēmām vai enerģijas analizatoriem. Lieliski piemērots kalibrēšanai un salīdzinošiem mērījumiem.

    Rūpnieciskajai inženierijai (augstas prasības): Situācijām, kur standarta 4–20 mA vai 0–10 V risinājumu precizitāte nav pietiekama.

    Priekšrocības

    Ļoti augsta precizitāte — ±0,2 %
    Laboratorijas klase — stabili un atkārtojami rezultāti
    Plašs frekvenču diapazons (līdz 20 kHz)
    Elastīga savietojamība ar dažādām Rogovska spolēm

    Trūkumi

    Fiksēta nominālā strāva
    Mēra tikai AC (DC netiek mērīts)
    Nav paredzēts DIN sliedei — laboratorijas lietošanai
    Nepieciešama ārēja DC barošana

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
