    Lineārās pozīcijas un pārvietojuma sensors | 14–250 mm | līdz 36V DC | analogā izeja | cilindru, slīdņu un mehānismu gājiena mērīšanai

    Kods: ES-PME14-250
    Jautāt
    Cena 281.03 € ar PVN
    ( 232.26 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

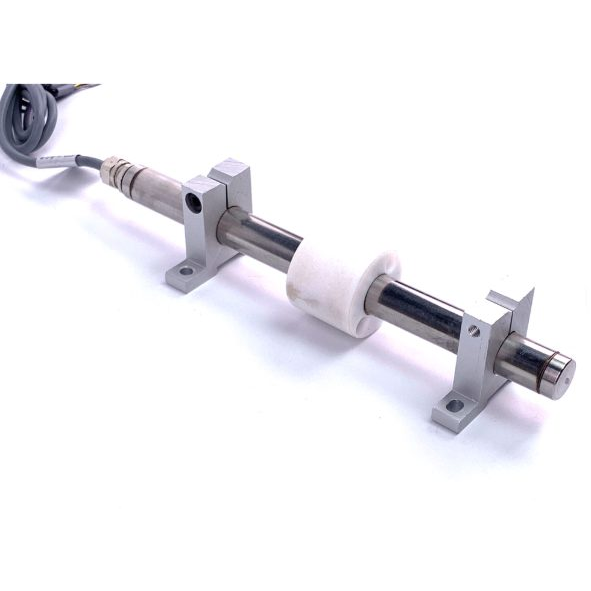

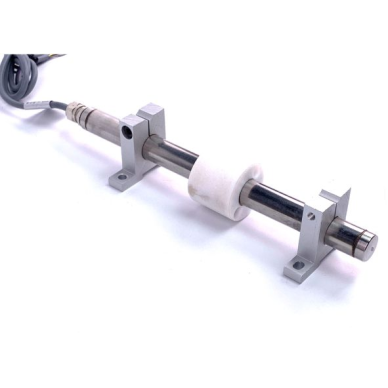

    Šis ir magnetoresistīvs lineārās pozīcijas un nobīdes sensors, kas paredzēts precīzai kustīgo mehānismu gājiena, pozīcijas vai lineārās nobīdes mērīšanai. Sensoram ir analogā izeja, kabeļa savienojums, ±0,1% linearitāte, līdz 36V DC barošanas spriegums, alumīnija korpuss un augsta aizsardzības klase. Pateicoties kompaktajam dizainam un kronšteina tipa stiprinājumam, tas ir piemērots rūpnieciskām iekārtām, automatizācijai, hidraulikai, pneimatiskajiem mehānismiem un pozicionēšanas sistēmām.
  • Apraksts

    Lineārās pozīcijas sensors – analogais nobīdes mērījums, IP68, līdz 36V DC, 14–250 mm

    Tas ir magnetoresistīvs lineārās pozīcijas un nobīdes sensors, kas paredzēts precīzai kustīgo mehānismu gājiena, pozīcijas vai lineārās nobīdes mērīšanai. Sensoram ir analogā izeja, kabeļa savienojums, ±0,1% linearitāte, līdz 36V DC barošanas spriegums, alumīnija korpuss un augsta aizsardzības klase. Pateicoties kompaktajam dizainam un kronšteina tipa stiprinājumam, tas ir piemērots rūpnieciskām iekārtām, automatizācijai, hidraulikai, pneimatiskajiem mehānismiem un pozicionēšanas sistēmām.

    Galvenā doma:
    Šis sensors ir paredzēts precīzai lineārās nobīdes vai pozīcijas mērīšanai gadījumos, kad nepieciešams analogais signāls, kompakta montāža, laba noturība pret vides ietekmi un stabila darbība rūpnieciskās sistēmās. PME14 sērija ir īpaši aktuāla automatizētās iekārtās, kur svarīgi uzraudzīt cilindra, vadotnes, bīdņa vai cita kustīga mezgla pozīciju.
    Mērījuma veids
    Magnetoresistīvā nobīde
    Izeja
    Analogā
    Precizitāte
    Linearitāte ±0,1%
    Aizsardzība
    IP68 / IP65

    Darbības princips

    Magnetoresistīvais nobīdes sensors mēra kustīgās daļas pozīciju pēc magnētiskā lauka izmaiņām. Mehānismam kustoties, sensora mērelements fiksē pozīcijas izmaiņas un pārvērš tās analogajā elektriskajā signālā, kuru var nolasīt kontrolieris, PLC, mērījumu modulis vai cita automatizācijas sistēma.

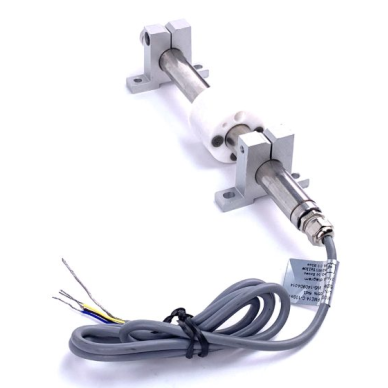

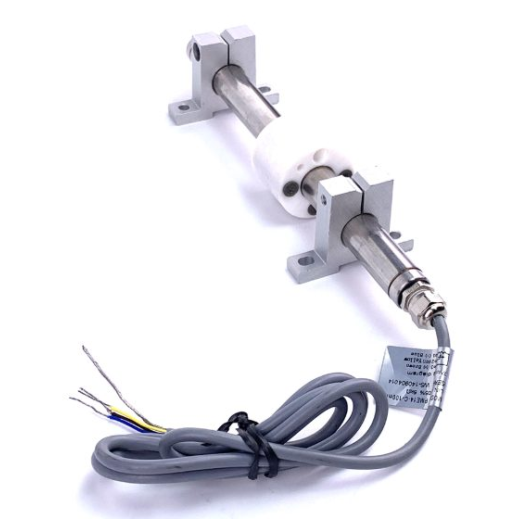

    PME14 sērijas sensors tiek montēts, izmantojot kronšteinu, un savienots ar kabeli. Tas ir piemērots gadījumiem, kad nepieciešams ne tikai noteikt gala pozīciju, bet arī iegūt proporcionālu signālu par faktisko nobīdi visā mērījumu diapazonā. Tas ļauj precīzāk vadīt mehānisma gājienu, uzraudzīt pozīciju un optimizēt iekārtas darbību.

    Kāpēc noderīgs magnetoresistīvais nobīdes sensors?
    Tas ļauj mērīt ne tikai "ieslēgts / izslēgts" stāvokli, bet arī faktisko lineāro pozīciju. Tas ir svarīgi automatizācijas sistēmās, kur nepieciešams kontrolēt cilindra gājienu, bīdņa pozīciju, vārsta atvēršanos, mehāniskā mezgla kustību vai citu precīzu nobīdes parametru.

    Tehniskie parametri

    Ražotājs / zīmols MIRAN
    Modelis / ražotāja kods PME14
    Produkta veids Magnetoresistīvs lineārās pozīcijas / nobīdes sensors
    Mērījumu princips Magnetoresistīvais nobīdes mērījums
    Izmantojums Lineārās nobīdes un pozīcijas mērīšana
    Izejas signāls Analogais
    Saziņas / pieslēguma saskarne Kabelis
    Barošanas spriegums ≤36V DC
    Maksimālais izmantojamais spriegums 36V
    Linearitāte ±0,1%
    Pretestības pielaide ±10%
    Rādītāja / bīdņa pretestība ≤0,5N
    Maksimālais paātrinājums ≤10 m/s²
    Nobīdes ātrums ≤5 m/s
    Nobīdes jutība bez histerēzes 0,05–0,1 mm
    Darbības ciklu skaits Līdz 100 000 000 reižu
    Mērījumu gājiens  14–250 mm

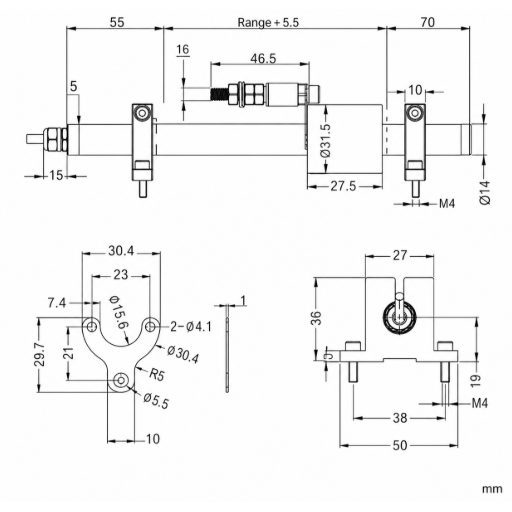

    Montāžas veids Montāža ar kronšteinu
    Korpusa materiāls Alumīnijs
    Blīvuma klase IP68
    Aizsardzības klase IP65
    Darbības temperatūra -40℃ ... +120℃
    Uzglabāšanas temperatūra -50℃ ... +150℃

    Kur tiek izmantots?

    • Rūpnieciskajā automatizācijā – mehānismu gājiena, bīdņu, vadotņu un kustīgo mezglu pozīcijas uzraudzībai.
    • Hidrauliskajās un pneimatiskajās sistēmās – cilindru gājiena vai aktuatoru pozīcijas kontrolei.
    • Iekārtu vadībā – kad nepieciešams analogais signāls par faktisko pozīciju, nevis tikai gala pozīcijas signāls.
    • Mērījumu un testēšanas stendos – nobīdes mērīšanai, atkārtotu kustību kontrolei un testēšanas procesiem.
    • Iepakošanas, ražošanas un montāžas līnijās – kustīgo mezglu pozīcijas uzraudzībai un vadībai.

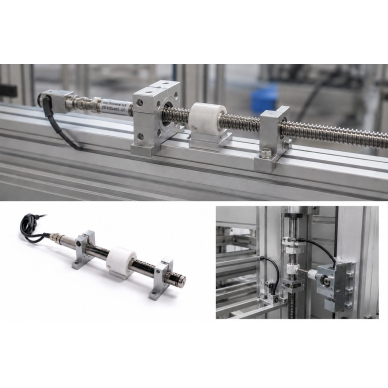

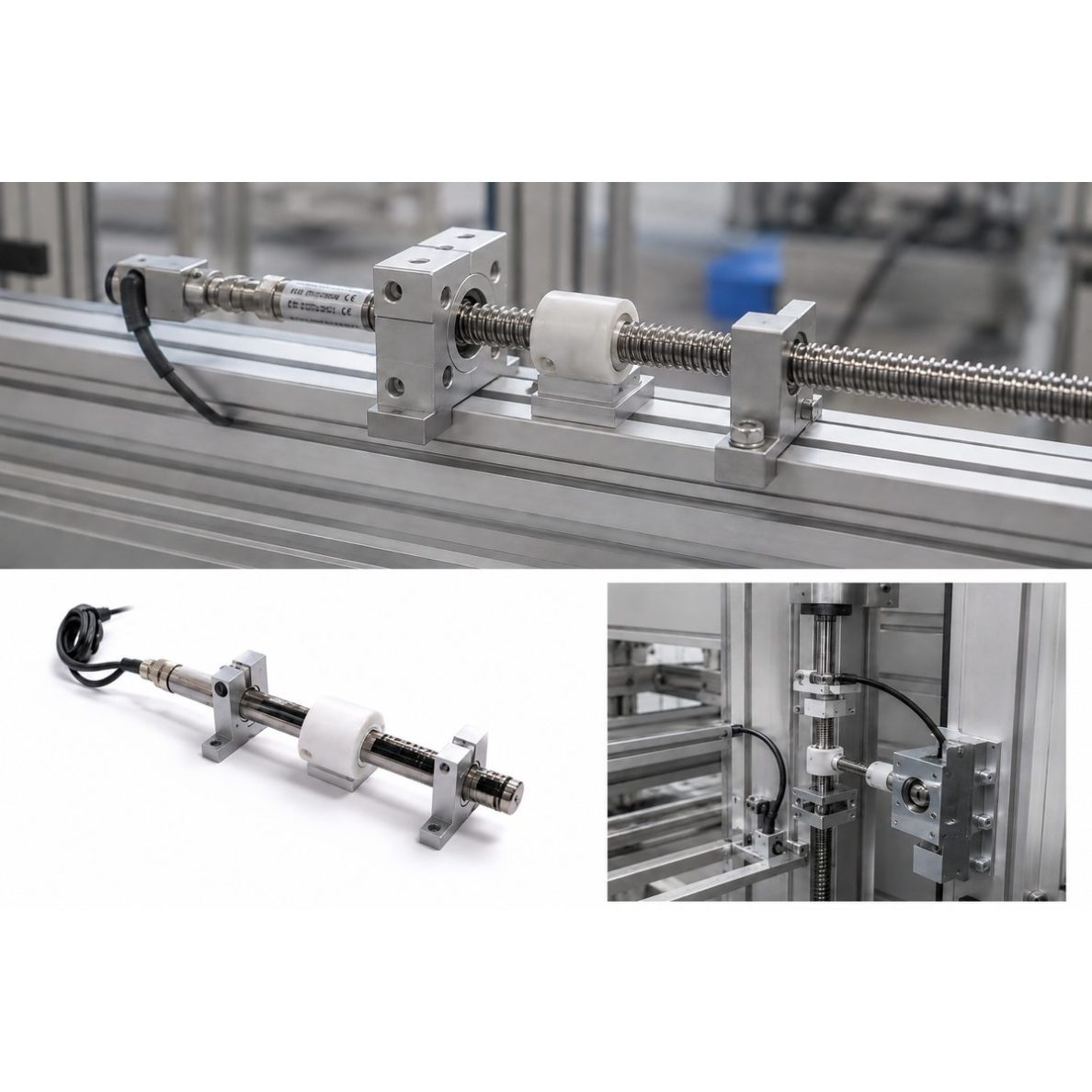

    Praktisks montāžas piemērs

    Piemēram, sensoru var montēt pie pneimatiskā vai hidrauliskā cilindra, bīdņa vai lineārā mehānisma. Mehānismam kustoties, sensors pārraida analogo signālu uz kontrolieri, pēc kura var noteikt precīzu pozīciju, gājienu vai kustības robežas.

    Šāds risinājums ir piemērots iekārtām, kurās nepietiek ar vienkāršu gala pozīcijas slēdzi, jo nepieciešams redzēt starppozīciju, vadīt procesu pēc faktiskās nobīdes vai veikt precīzu mērījumu reģistrāciju.

    Izmantošana pēc vajadzības

    Automatizācijas speciālistam: piemērots risinājums, kad nepieciešams analogais pozīcijas signāls PLC kontrolierim, iekārtas vadības sistēmai vai datu ieguves modulim. Var tikt izmantots kustīgo mezglu pozicionēšanai un gājiena kontrolei.

    Inženierim / projektētājam: aktuāls, projektējot lineārās kustības sistēmas, kur nepieciešams novērtēt mērījumu gājienu, izejas signālu, barošanas spriegumu, IP aizsardzību, temperatūras robežas un mehānisko stiprinājumu.

    Iekārtu apkopes speciālistam: var tikt izmantots kā rezerves vai papildu nobīdes sensors rūpnieciskās iekārtās, kurās svarīga uzticama pozīcijas mērīšana, liels darbības ciklu skaits un noturība pret vides ietekmi.

    Plusi

    • Magnetoresistīvais mērījumu princips – piemērots lineārās nobīdes un pozīcijas mērīšanai.
    • Analogā izeja – ērti lietot ar PLC, kontrolieriem un mērījumu sistēmām.
    • ±0,1% linearitāte – laba precizitāte rūpnieciskai pozīcijas mērīšanai.
    • Liels darbības ciklu skaits – līdz 100 000 000 reižu.
    • IP68 blīvuma klase – labāka aizsardzība pret vides ietekmi.
    • Plašs temperatūras diapazons – darbība no -40℃ līdz +120℃.
    • Alumīnija korpuss – izturīgs un rūpniecībai piemērots risinājums.
    • Montāža ar kronšteinu – ērti pielāgot dažādiem mehānismiem.
    • 14–250 mm varianti – iespējams izvēlēties atbilstoši nepieciešamajam nobīdes gājienam.

    Mīnusi / ierobežojumi

    • Nepieciešama precīza mērījumu gājiena izvēle – jāatbilst konkrētā mehānisma nobīdei.
    • Analogajam signālam jābūt saskaņotam ar kontrolieri – obligāti jāpārbauda izejas variants.
    • Montāžas precizitāte ir svarīga mērījumu rezultātam – nepareiza mehāniskā izlīdzināšana var pasliktināt precizitāti.
    • Jāpārbauda faktiskā IP klase atbilstoši konkrētai versijai – sniegta informācija par IP68 blīvumu un IP65 aizsardzību.
    • Nav piemērots kā vienkāršs gala pozīcijas slēdzis, ja vadības sistēmai nepieciešams tikai ON/OFF kontakts.

    Drošības un montāžas piezīmes

    Nobīdes sensors jāmontē un jāpievieno saskaņā ar ražotāja norādījumiem. Pirms montāžas obligāti jānovērtē barošanas spriegums, izejas signāla veids, mehāniskais stiprinājums, nobīdes gājiens un vides apstākļi.

    • Nedrīkst pārsniegt 36V DC barošanas spriegumu, ja konkrētā modeļa dokumentācijā nav norādīts citādi.
    • Montējot jānodrošina mehāniskā izlīdzināšana, lai sensors netiktu pakļauts sānu spēkiem.
    • Nedrīkst pārsniegt pieļaujamo nobīdes ātrumu – norādīts nobīdes ātrums līdz 5 m/s.
    • Jānovērtē darba temperatūra – sensors paredzēts darbībai no -40℃ līdz +120℃.
    • Elektrisko pieslēgumu jāveic kvalificētam speciālistam, īpaši tad, ja sensors tiek pievienots PLC, mērījumu modulim vai rūpnieciskās automatizācijas sistēmai.

    Ātrais izvēles ceļvedis

    Piemērots gadījumos, kad nepieciešams kompakts magnetoresistīvs sensors lineārās nobīdes mērīšanai, bet vadības sistēmai nepieciešams analogais signāls. Šis sensors ir piemērots rūpnieciskām iekārtām, hidraulikas un pneimatikas sistēmām, bīdņiem, pozicionēšanas mehānismiem un testēšanas stendiem.

    Sērija
    PME14
    Izeja
    Analogā
    Mērījumu gājiens
    14–250 mm
    Barošana
    ≤36V DC
    Piemērots, ja nepieciešams:
    • mērīt lineāro nobīdi vai pozīciju;
    • saņemt analogo signālu uz PLC vai kontrolieri;
    • uzraudzīt cilindra, bīdņa vai mehānisma gājienu;
    • izmantot sensoru rūpnieciskā vidē;
    • izvēlēties kompaktu 14–250 mm gājiena pozīcijas sensoru.
    Pārbaudiet pirms pasūtīšanas:
    • kāds gājiens ir nepieciešams – 14 mm, 25 mm, 50 mm vai cits variants;
    • vai kontroliera ievade ir saderīga ar analogā sensora signālu;
    • vai vides apstākļi atbilst IP65 / IP68 un temperatūras robežām;
    • vai montāžas vietā iespējams nodrošināt pareizu mehānisko izlīdzināšanu.
    Svarīgs atgādinājums:
    Pirms pasūtīšanas obligāti jāprecizē konkrētā PME14 versija: mērījumu gājiens, izejas signāla veids, kabeļa garums, pieslēguma shēma un faktiskā IP aizsardzības klase saskaņā ar ražotāja dokumentāciju. Dažādiem variantiem var būt atšķirīgs pieslēgums un izejas signāls.

    BUJ – biežāk uzdotie jautājumi

    Kam paredzēts šis sensors?
    Tas paredzēts lineārās nobīdes un pozīcijas mērīšanai rūpnieciskās iekārtās, automatizācijas sistēmās, hidrauliskajos, pneimatiskajos vai mehāniskajos mezglos.
    Kādu signālu pārraida šis sensors?
    Saskaņā ar sniegto informāciju, sensoram ir analogā izeja. Pirms pasūtīšanas nepieciešams precizēt, kurš variants ir nepieciešams – A1, A2, V1 vai V2.
    Kāds ir sensora barošanas spriegums?
    Norādītais barošanas spriegums ir līdz 36V DC. Maksimālais izmantojamais spriegums arī ir norādīts kā 36V.
    Vai sensors ir noturīgs pret mitrumu un putekļiem?
    Tiek norādīta IP68 blīvuma klase un IP65 aizsardzības klase. Tā kā informācijā minētas abas vērtības, pirms pasūtīšanas vēlams pārbaudīt konkrētā modeļa dokumentāciju.
    Vai šis sensors ir piemērots gala pozīcijas slēdža vietā?
    To var izmantot pozīcijas uzraudzībai, taču tas nav vienkāršs ON/OFF gala pozīcijas slēdzis. Šis sensors paredzēts analogajam nobīdes mērījumam, tāpēc vadības sistēmai jāspēj uztvert analogais signāls.

    Precīzs magnetoresistīvs sensors lineārās pozīcijas un nobīdes mērīšanai

    Magnetoresistīvais nobīdes sensors ir praktisks risinājums rūpnieciskajā automatizācijā, kad nepieciešams precīzi mērīt kustīga mehānisma pozīciju, gājienu vai lineāro nobīdi un pārraidīt analogo signālu uz kontrolieri.

    Pateicoties ±0,1% linearitātei, līdz 36V DC barošanai, IP68 / IP65 aizsardzībai, alumīnija korpusam un plašām temperatūras robežām, šis sensors ir piemērots dažādiem automatizācijas, hidraulikas, pneimatikas, pozicionēšanas un mērījumu projektiem.
