Lineārās pozīcijas un pārvietojuma sensors | 14–400 mm | līdz 36V DC | analogā izeja | cilindru, slīdņu un mehānismu gājiena mērīšanai

Lineārās pozīcijas sensors – analogais nobīdes mērījums, IP68, līdz 36V DC, 14–400 mm

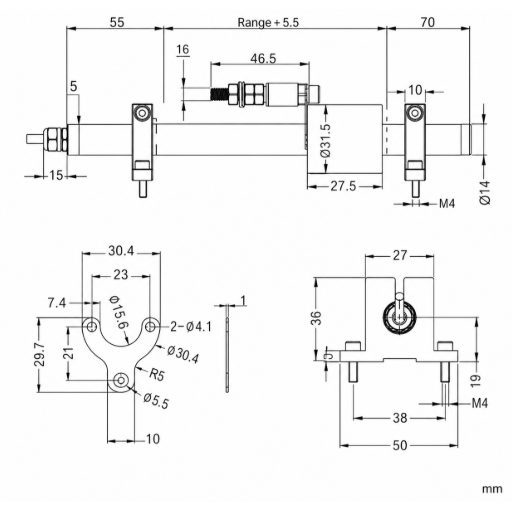

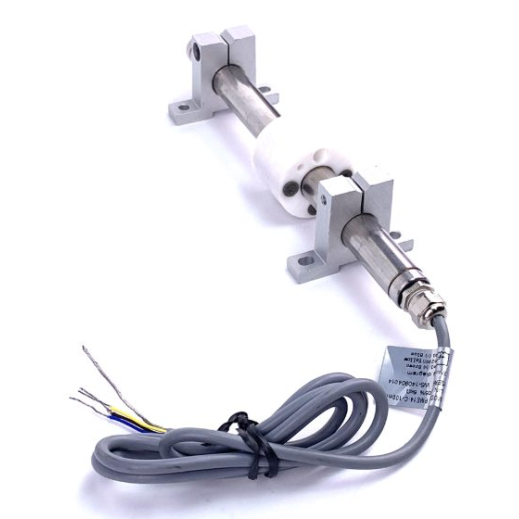

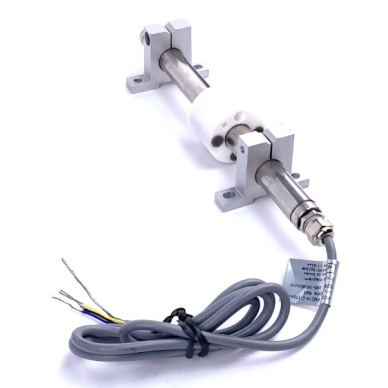

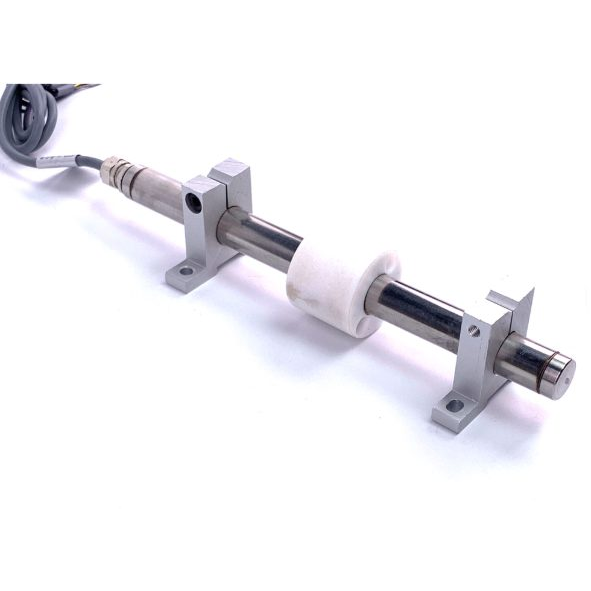

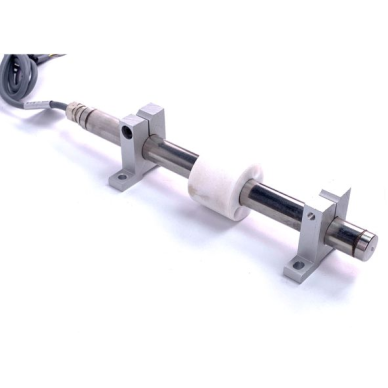

Šis ir magnetoresistīvs lineārās pozīcijas un nobīdes sensors, kas paredzēts precīzai kustīgo mehānismu gājiena, pozīcijas vai lineārās nobīdes mērīšanai. Sensoram ir analogā izeja, kabeļa savienojums, ±0,1% linearitāte, līdz 36V DC barošanas spriegums, alumīnija korpuss un augsta aizsardzības klase. Pateicoties kompaktajam dizainam un kronšteina tipa montāžai, tas ir piemērots rūpnieciskām iekārtām, automatizācijai, hidraulikai, pneimatiskajiem mehānismiem un pozicionēšanas sistēmām.

• Rūpniecības automatizācijā – mehānismu gājiena, bīdņu, vadotņu un kustīgo mezglu pozīcijas uzraudzībai.
• Hidrauliskajās un pneimatiskajās sistēmās – cilindru gājiena vai aktuatoru pozīcijas kontrolei.
• Iekārtu vadībā – kad nepieciešams analogais signāls par faktisko pozīciju, nevis tikai signāls par gala pozīciju.
• Mērījumu un testēšanas stendos – nobīdes mērīšanai, atkārtotu kustību kontrolei un testēšanas procesiem.
• Iepakošanas, ražošanas un montāžas līnijās – kustīgo mezglu pozīcijas uzraudzībai un vadībai.

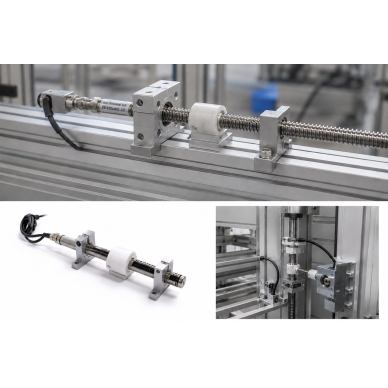

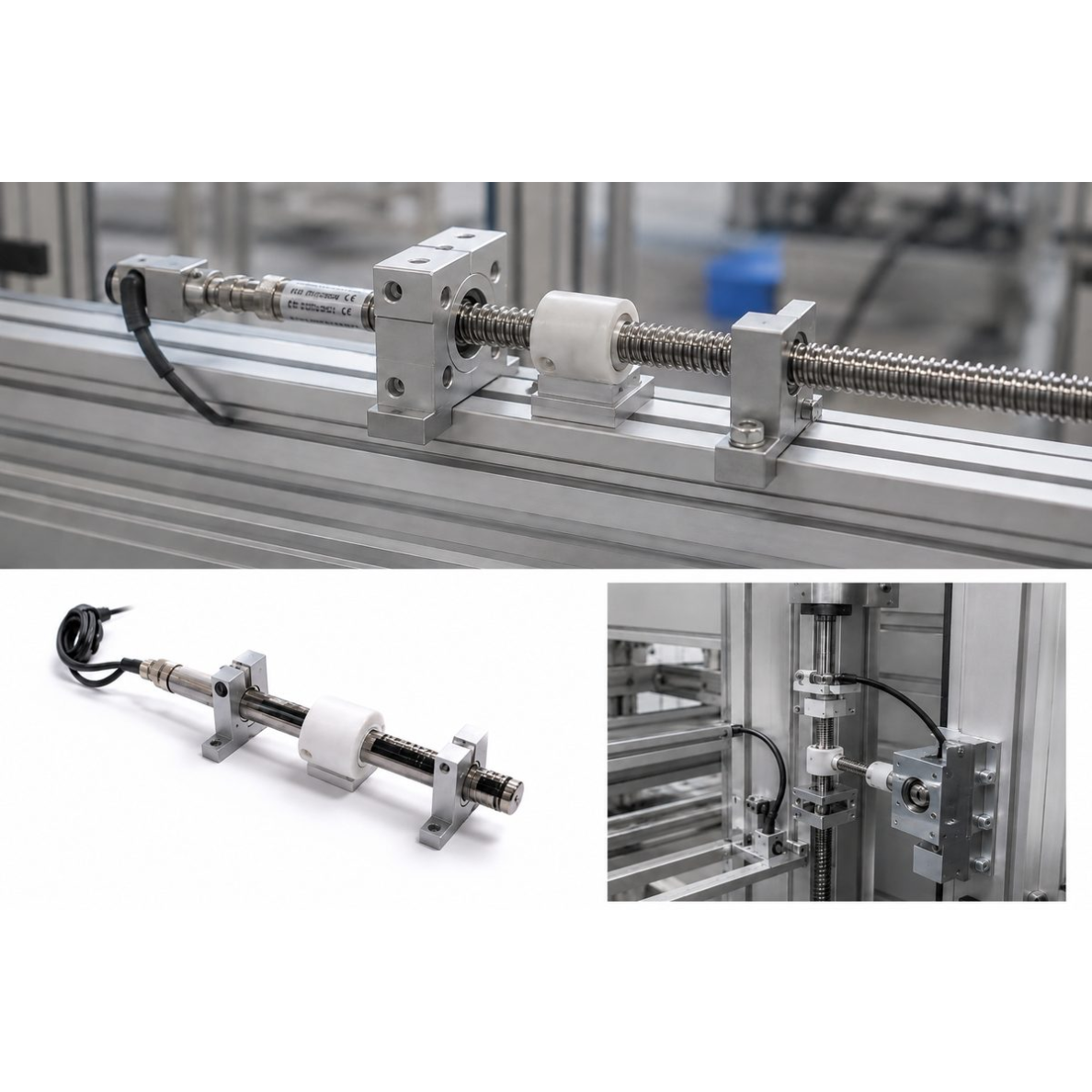

Piemēram, sensoru var uzstādīt pie pneimatiskā vai hidrauliskā cilindra, bīdņa vai lineārā mehānisma. Mehānismam kustoties, sensors pārraida analogo signālu uz kontrolieri, pēc kura var noteikt precīzu pozīciju, gājienu vai kustības robežas.

Šāds risinājums ir piemērots iekārtās, kurās nepietiek ar vienkāršu gala pozīcijas slēdzi, jo nepieciešams redzēt starpstāvokli, vadīt procesu atbilstoši faktiskajai nobīdei vai veikt precīzu mērījumu reģistrāciju.

Automatizācijas speciālistam: piemērots risinājums, kad nepieciešams analogais pozīcijas signāls PLC kontrolierim, iekārtas vadības sistēmai vai datu vākšanas modulim. Var izmantot kustīgo mezglu pozicionēšanai un gājiena kontrolei.

Inženierim / projektētājam: aktuāls, projektējot lineārās kustības sistēmas, kur nepieciešams izvērtēt mērījumu gājienu, izejas signālu, barošanas spriegumu, IP aizsardzību, temperatūras robežas un mehānisko stiprinājumu.

Iekārtu apkopes speciālistam: var izmantot kā rezerves vai papildu nobīdes sensoru rūpniecības iekārtās, kurās svarīga uzticama pozīcijas mērīšana, liels darba ciklu skaits un izturība pret vidi.

Nobīdes sensors jāuzstāda un jāpievieno saskaņā ar ražotāja norādījumiem. Pirms uzstādīšanas obligāti jāizvērtē barošanas spriegums, izejas signāla veids, mehāniskais stiprinājums, nobīdes gājiens un vides apstākļi.

• Nedrīkst pārsniegt 36V DC barošanas spriegumu, ja konkrētā modeļa dokumentācijā nav norādīts citādi.
• Uzstādot jānodrošina mehāniskā izlīdzināšana, lai sensors netiktu noslogots ar sānu spēkiem.
• Nedrīkst pārsniegt pieļaujamo nobīdes ātrumu – norādītais nobīdes ātrums ir līdz 5 m/s.
• Jāizvērtē darba temperatūra – sensors ir paredzēts darbam no -40℃ līdz +120℃.
• Elektrisko pieslēgumu jāveic kvalificētam speciālistam, īpaši, ja sensors tiek savienots ar PLC, mērījumu moduli vai rūpniecības automatizācijas sistēmu.

Ātrais izvēles ceļvedis

Piemērots gadījumos, kad nepieciešams kompakts magnetoresistīvs sensors lineārās nobīdes mērīšanai, bet vadības sistēmai nepieciešams analogais signāls. Šis sensors ir piemērots rūpniecības iekārtām, hidraulikas un pneimatikas sistēmām, bīdņiem, pozicionēšanas mehānismiem un testēšanas stendiem.

Precīzs magnetoresistīvs sensors lineārās pozīcijas un nobīdes mērīšanai

Magnetoresistīvais nobīdes sensors ir praktisks risinājums rūpniecības automatizācijā, kad nepieciešams precīzi izmērīt kustīgā mehānisma pozīciju, gājienu vai lineāro nobīdi un pārraidīt analogo signālu uz kontrolieri.

Pateicoties ±0,1% linearitātei, līdz 36V DC barošanai, IP68 / IP65 aizsardzībai, alumīnija korpusam un plašajām temperatūras robežām, šis sensors ir piemērots dažādiem automatizācijas, hidraulikas, pneimatikas, pozicionēšanas un mērījumu projektiem.
