Lineārās pozīcijas un pārvietojuma sensors | 14–550 mm | līdz 36V DC | analogā izeja | cilindru, slīdņu un mehānismu gājiena mērīšanai

Lineārās pozīcijas sensors – analogā nobīdes mērīšana, IP68, līdz 36V DC, 14–550 mm

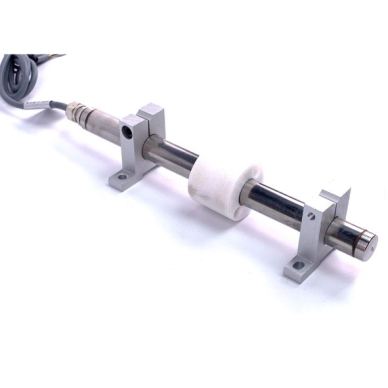

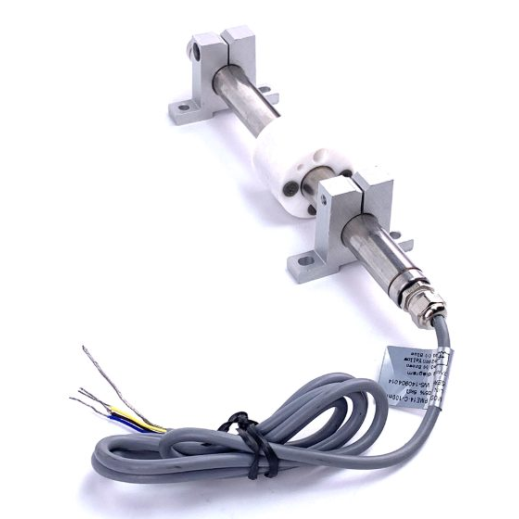

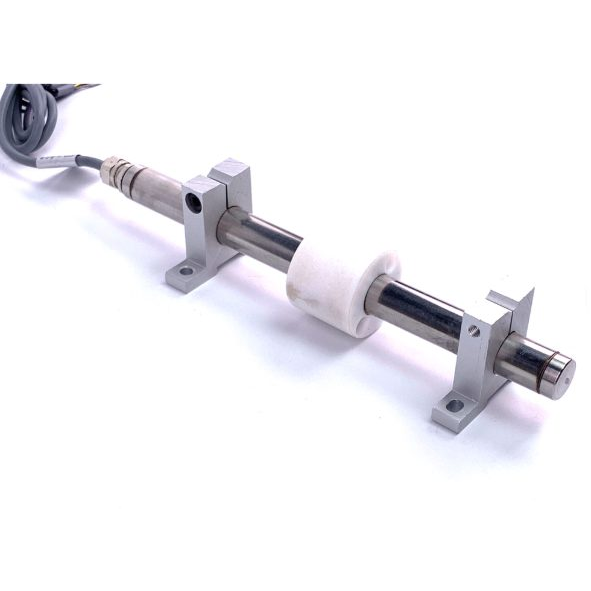

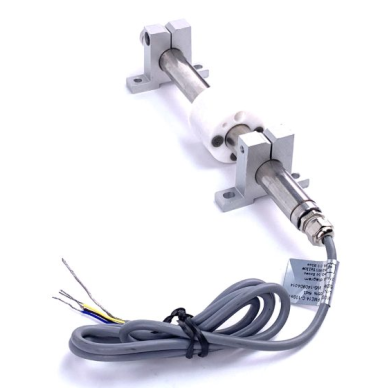

Šis ir magnetoresistīvs lineārās pozīcijas un nobīdes sensors, kas paredzēts precīzai kustīgo mehānismu gājiena, pozīcijas vai lineārās nobīdes mērīšanai. Sensoram ir analogā izeja, kabeļa savienojums, ±0,1% linearitāte, līdz 36V DC barošanas spriegums, alumīnija korpuss un augsta aizsardzības klase. Pateicoties kompaktajam dizainam un kronšteina tipa stiprinājumam, tas ir piemērots rūpnieciskām iekārtām, automatizācijai, hidraulikai, pneimatiskajiem mehānismiem un pozicionēšanas sistēmām.

• Rūpnieciskajā automatizācijā – mehānismu gājiena, bīdītāju, vadotņu un kustīgo mezglu pozīcijas uzraudzībai.
• Hidrauliskajās un pneimatiskajās sistēmās – cilindru gājiena vai izpildmehānismu pozīcijas kontrolei.
• Iekārtu vadībā – kad nepieciešams analogais signāls par reālo pozīciju, nevis tikai galējās pozīcijas signāls.
• Mērījumu un testēšanas stendos – nobīdes mērīšanai, atkārtotu kustību kontrolei un testēšanas procesiem.
• Iepakošanas, ražošanas un montāžas līnijās – kustīgo mezglu pozīcijas uzraudzībai un vadībai.

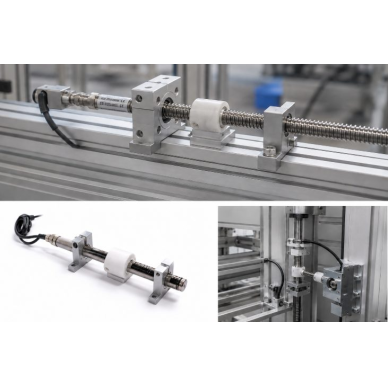

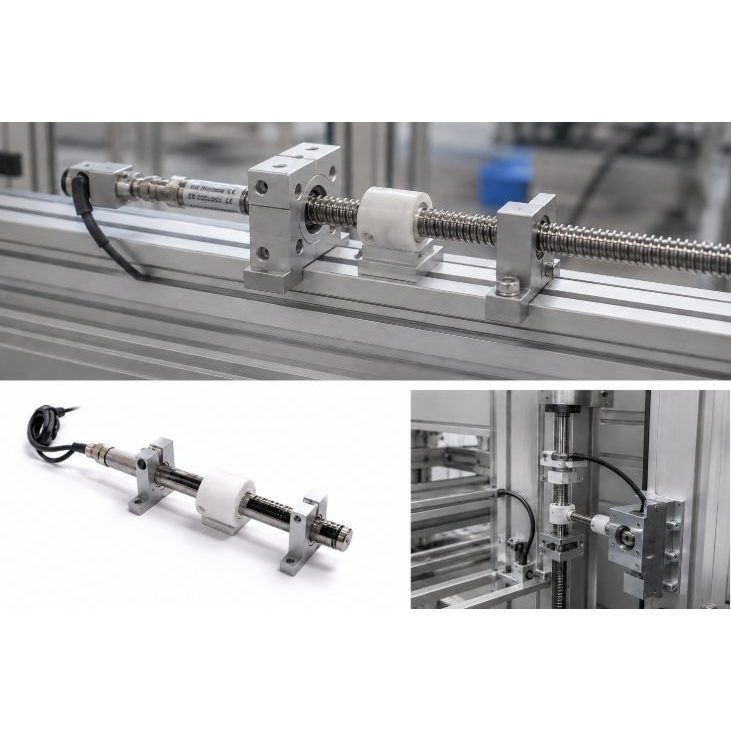

Piemēram, sensors var tikt uzstādīts pie pneimatiskā vai hidrauliskā cilindra, bīdītāja vai lineārā mehānisma. Mehānismam kustoties, sensors pārraida analogo signālu uz kontrolieri, pēc kura var noteikt precīzu pozīciju, gājienu vai kustības robežas.

Šāds risinājums ir piemērots iekārtām, kurās nepietiek ar parastu galējās pozīcijas slēdzi, jo nepieciešams redzēt starppozīciju, vadīt procesu atbilstoši reālajai nobīdei vai veikt precīzu mērījumu reģistrāciju.

Automatizācijas speciālistam: piemērots risinājums, kad nepieciešams analogais pozīcijas signāls PLC kontrolierim, iekārtas vadības sistēmai vai datu ieguves modulim. Var izmantot kustīgo mezglu pozicionēšanai un gājiena kontrolei.

Inženierim / projektētājam: aktuāls, projektējot lineārās kustības sistēmas, kur nepieciešams novērtēt mērījumu gājienu, izejas signālu, barošanas spriegumu, IP aizsardzību, temperatūras robežas un mehānisko stiprinājumu.

Iekārtu apkopes speciālistam: var tikt izmantots kā aizvietojošais vai papildu nobīdes sensors rūpnieciskajās iekārtās, kurās svarīga ir uzticama pozīcijas mērīšana, liels darbības ciklu skaits un izturība pret vidi.

Nobīdes sensors ir jāuzstāda un jāpievieno saskaņā ar ražotāja norādījumiem. Pirms uzstādīšanas nepieciešams novērtēt barošanas spriegumu, izejas signāla tipu, mehānisko stiprinājumu, nobīdes gājienu un vides apstākļus.

• Nedrīkst pārsniegt 36V DC barošanas spriegumu, ja konkrētā modeļa dokumentācijā nav norādīts citādi.

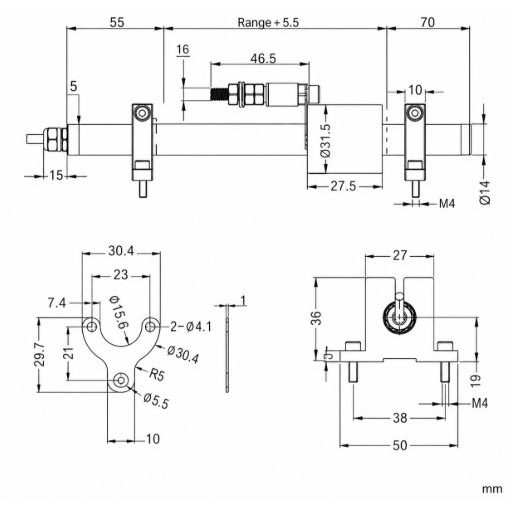

• Montāžas laikā jānodrošina mehāniskā izlīdzināšana, lai sensors netiktu noslogots ar sāna spēkiem.
• Nedrīkst pārsniegt pieļaujamo nobīdes ātrumu – norādītais nobīdes ātrums līdz 5 m/s.
• Jāņem vērā darba temperatūra – sensors ir paredzēts darbībai no -40℃ līdz +120℃.
• Elektrisko pieslēgumu jāveic kvalificētam speciālistam, īpaši tad, ja sensors tiek pievienots PLC, mērījumu modulim vai rūpnieciskajai automatizācijas sistēmai.

Ātrās izvēles ceļvedis

Piemērots tad, kad nepieciešams kompakts magnetoresistīvais sensors lineārās nobīdes mērīšanai, bet vadības sistēmai nepieciešams analogais signāls. Šis sensors ir piemērots rūpnieciskajām iekārtām, hidraulikas un pneimatikas sistēmām, bīdītājiem, pozicionēšanas mehānismiem un testēšanas stendiem.

Precīzs magnetoresistīvais sensors lineārās pozīcijas un nobīdes mērīšanai

Magnetoresistīvais nobīdes sensors ir praktisks risinājums rūpnieciskajā automatizācijā, kad nepieciešams precīzi mērīt kustīgā mehānisma pozīciju, gājienu vai lineāro nobīdi un pārraidīt analogo signālu uz kontrolieri.

Pateicoties ±0,1% linearitātei, līdz 36V DC barošanai, IP68 / IP65 aizsardzībai, alumīnija korpusam un plašām temperatūras robežām, šis sensors ir piemērots dažādiem automatizācijas, hidraulikas, pneimatikas, pozicionēšanas un mērījumu projektiem.
